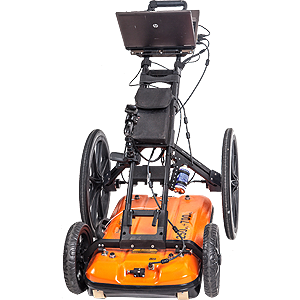

Комплекс георадарный ГеоКарт 2D

Комплекс георадарный "ГеоКарт 2D" используется при поиске подземных коммуникаций, таких как трубопроводы, кабели, коллекторы, дренажные сети и пр. Комплекс дает возможность определить глубину залегания и расположения в пространстве инженерных сетей.

ГеоКарт – это комплексное решение для поиска и картирования подземных коммуникаций обладающее продвинутыми возможностями:

• Антенный блок может работать одновременно на двух частотах исследования – 250 и 700 МГц. Это позволяет при одном проходе получить сразу два одинаково привязанных профиля, с глубиной зондирования до 8 м при разрешающей способности 0,25 м и радарограмму верхней части разреза (до 3 м) с разрешением от 0,1 м.
• Два одометра встроенные в колеса тележки, позволяют более точно привязать профиль радара.
• Сбор и визуализация данных происходит в режиме реального времени.
• Во время работы производится GPS привязка данных. На этапе обработки полученные материалы можно визуализировать в Google Earth.
• С помощью данных одометров и GPS-приемников оператор может быстро и точно определить местоположение искомых коммуникаций.
• Комплекс позволяет определить глубину залегания и расположения в пространстве инженерных сетей.
• В состав комплекса входит видеорегистратор позволяющий проводить видеофиксацию процесса работ.

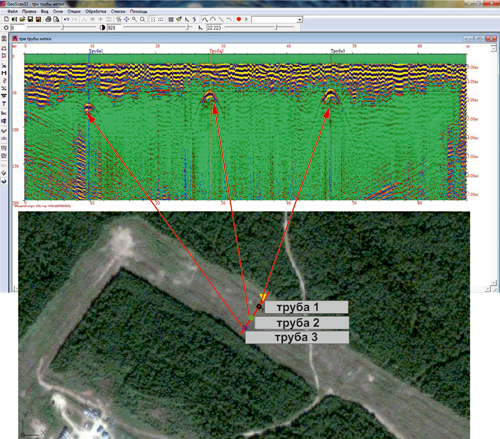

В комплектацию комплекса входит программа "Cartscan", которая дает возможность трехмерной визуализации георадарных файлов, привязки георадарного профиля к карте местности, информация о найденных коммуникациях отображается на цифровом снимке «Google Earth». Программой используется GPS-информация, сохраняемая в процессе сканирования.

Технические характеристики

Комплектация

• Антенный блок АБ-250/700МЕ3
• Блок топопривязки БДП
• Модуль позиционирования
• Блок питания БП 9/12
• Устройство зарядное ЗУ-9
• Устройство топопривязки (тележка)
• Кабель АБ Геокарт
• Профессиональная версия ПО GeoScan-32
• ПО CartScan
• Укладка транспортировочная
• Упаковка
