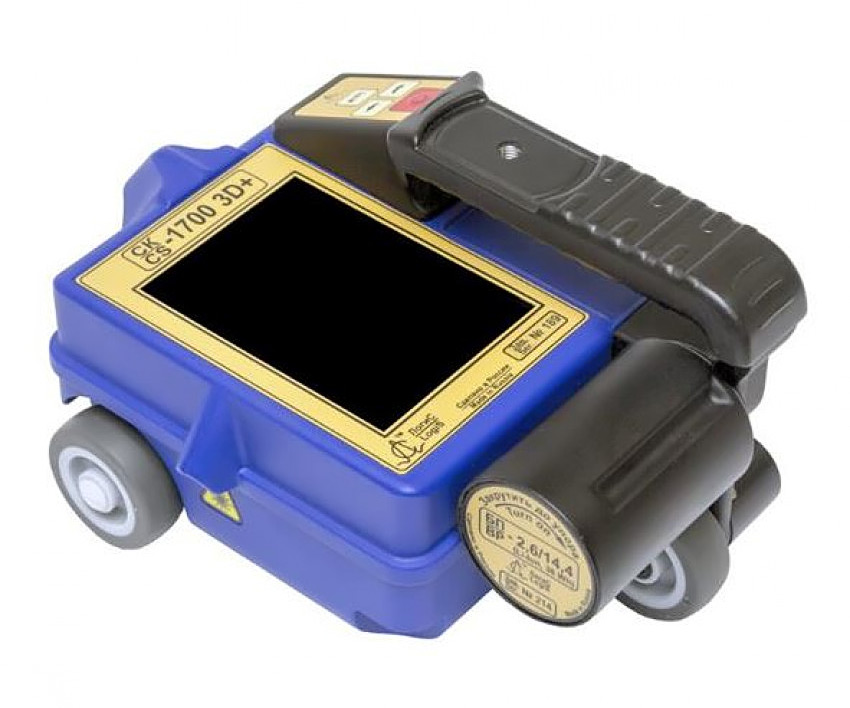

Бетоноскоп СК-1700 3D Plus

719 000 руб.

Бетоноскоп СК-1700 3D Plus – портативный прибор для поиска и локализации различных дефектов в железобетонных строительных конструкциях; обнаружения арматуры, скрытой проводки, кабелей и других коммуникаций. Применяется прибор при поиске минно-взрывных устройств в металлических и неметаллических корпусах, схронов с оружием, тайников и др.

Модификация бетоноскопа СК-1700 3D Plus имеет встроенный сканер штрих-кода.

Бетоноскоп может использоваться для обследования строительных объектов при решении следующих задач:

Поиск и локализация различных нарушений в железобетонных строительных конструкциях:
   – Пустоты, раковины
   – Инородные включения
   – Трещины, расслоения и т. д.
Обнаружение арматуры, определение ее характеристик:
– Пространственное положение
– Глубина залегания
Поиск скрытой проводки, кабелей и других коммуникаций
Нахождение пластиковых и металлических труб
Поиск аномалий, неоднородностей и других объектов во всевозможных сплошных средах: дерево, кирпич, железобетон, строительные конструкции, грунт и т. п.
Обнаружение вентиляционных и коммуникационных каналов
Поиск тайников с оружием
Обнаружение мин и других взрывных устройств в корпусах различного материала

Преимущества

Компактная моноблочная конструкция
Встроенный компьютер обеспечивает обработку, отображение на мониторе и архивирование результатов сканирования
Встроенный датчик перемещения
Лазерный указатель направления движения
Встроенный 5" цветной TFT дисплей
Связь с компьютером через USB-порт, дополнительных драйверов и настроек не требуется
Разрешающая способность – 3 см
Быстросъемный аккумулятор
Разметочный коврик

Для точного построения 3D модели исследуемого объекта используется специализированный разметочный коврик, позволяющий удобно выполнять площадное сканирование, в автоматическом режиме путем считывания соответствующего штрих-кода распознавать профиль наблюдения и выполнять его координатную привязку. Разметочный коврик имеет размер 1 на 1 метр, с шагом между линиями наблюдений 5 см по горизонтали и вертикали. Встроенные в прибор датчик перемещения и лазерный диод позволяют придерживаться нужного направления движения и точно локализовывать искомый объект. Результаты площадного сканирования представляются на экране компьютера или бетоноскопа.

Технические характеристики

Центральная частота антенны	1700 МГц
Управление и обработка данных	Встроенный компьютер с ОС Windows и ПО Geoscan32
Экран	TFT 5”
Скорость зондирования	не менее 1 м/сек
Встроенная память	2 Гб
Съемная SD карта (опционально)	16 Гб
Датчики перемещения	Встроенный
Интерфейс связи с планшетом / ПК	USB
Глубина зондирования	не менее 1 м
Разрешающая способность по глубине	3 см
Минимальный диаметр обнаруживаемого проводника	0,3 мм
Габариты	22×17×14 см
Масса	1,6 кг
Время непрерывной работы	4 часа
Класс защиты	IP-65
Диапазон рабочих температур	-20°С ... +50°С
Разметочный коврик для 3D сканирования объектов	есть
Лазерный указатель направления перемещения и положения прибора	есть
Встроенный сканер штрих-кода	есть
Съемная штанга-ручка	есть
Автоматическое распознавание любого трека разметочного коврика с привязкой начала и конца трека по штрих-коду	есть
Меню управления прибором	на русском и английском языках
