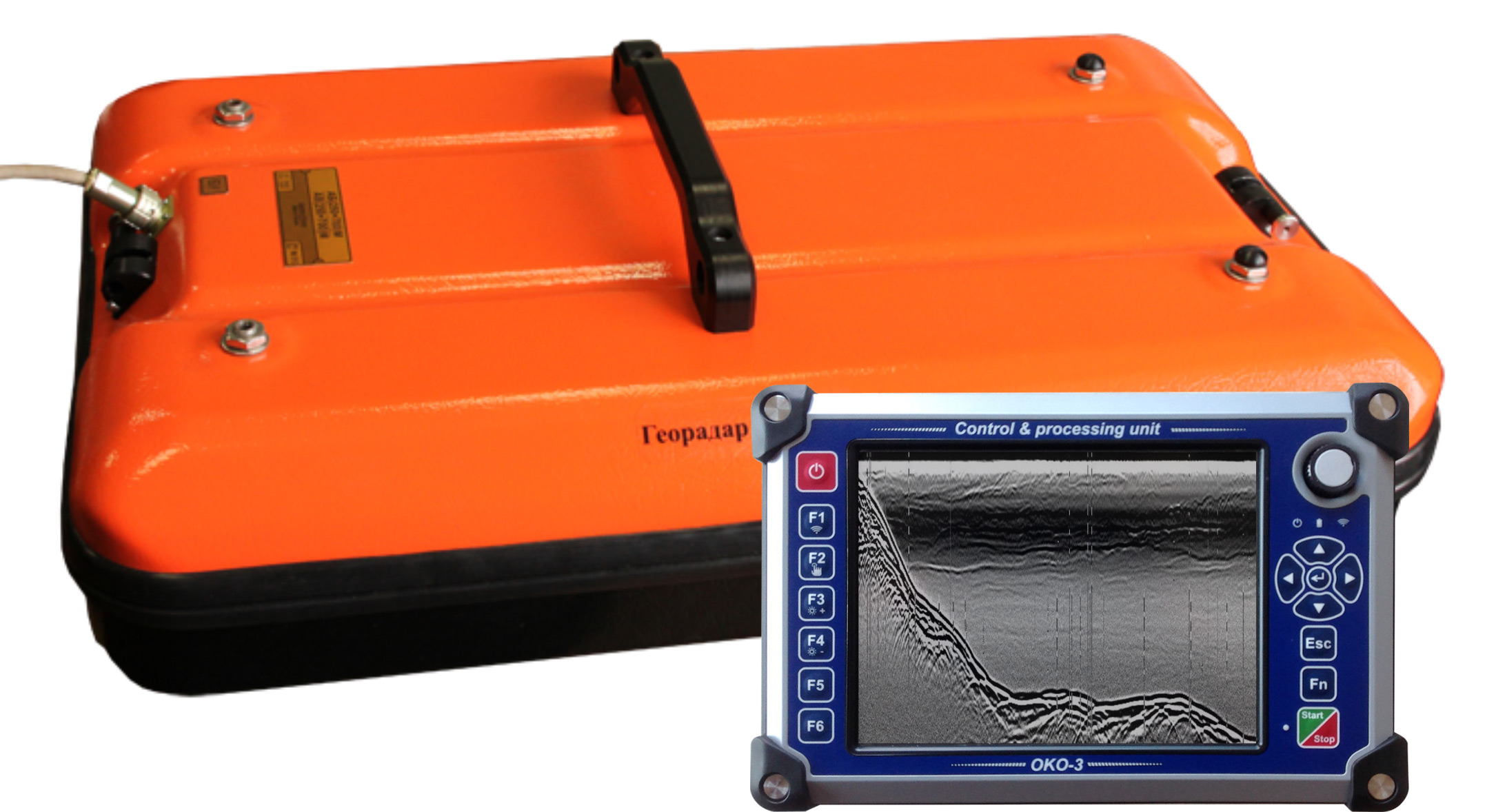

Георадар "ОКО-3" универсальный базовый комплект

Георадар "ОКО" – единственный в СНГ серийно выпускаемый георадар с полной линейкой антенных блоков в диапазоне от 50 до 2500 МГц. Универсальный базовый комплект "ОКО-3" предназначен для работы в стандартных условиях использования. Универсальный базовый комплект обязательно следует комплектовать антенным блоком (одним или несколькими) и регистрирующим устройством (ноутбук или блок обработки).

Универсальный базовый комплект содержит набор оборудования и программного обеспечения, обеспечивающий работу георадара с антенным блоком. Регистрация данных производится с помощью ноутбука, планшета, смартфона или блока обработки. Промышленное исполнение аппаратурных блоков позволяет использовать георадар не только в помещении, но и на улице.

Назначение универсального базового комплекта георадара ОКО

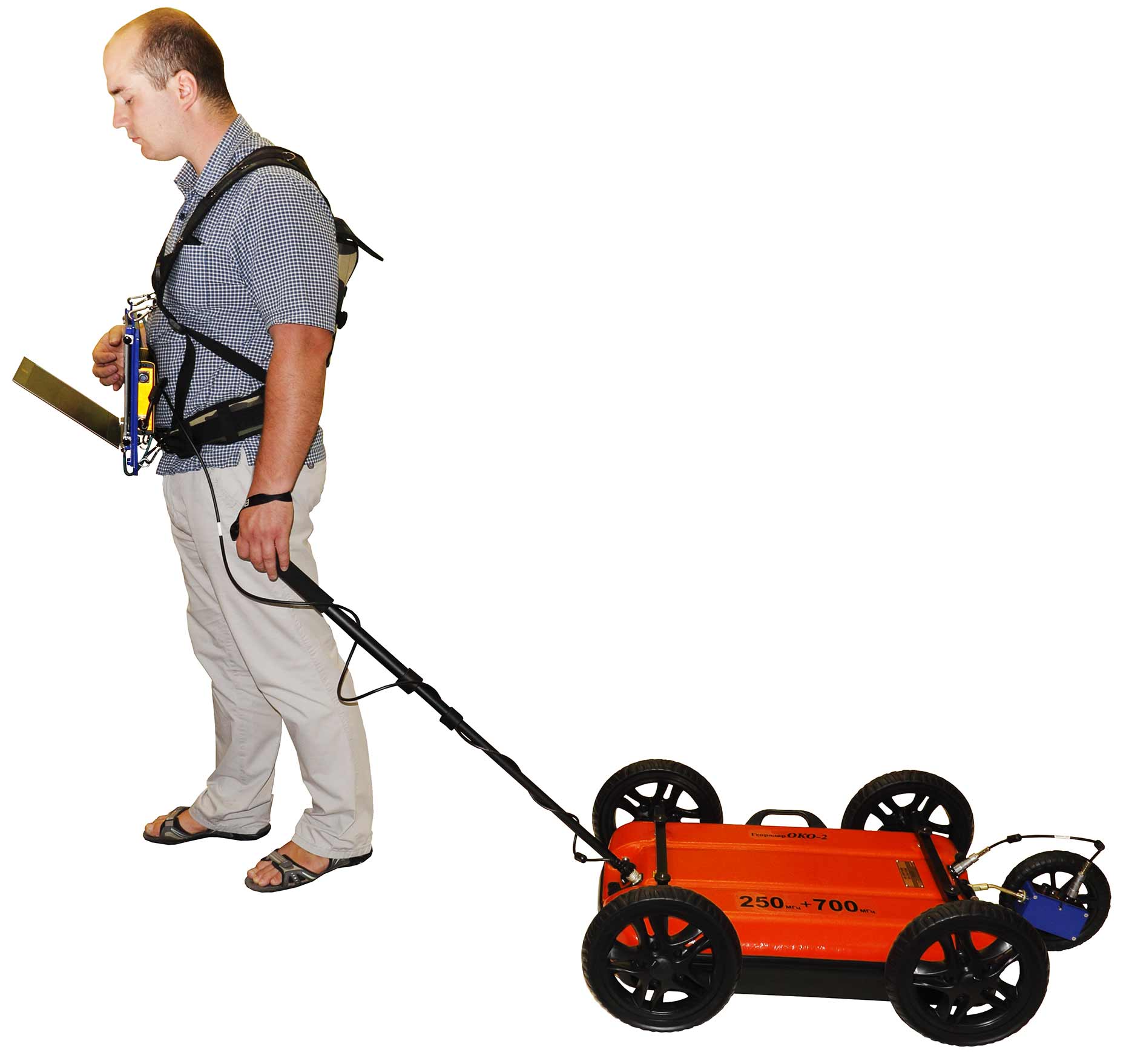

• Пешеходная съемка — блок управления и ноутбук с помощью эргономичной подвески закрепляются на операторе, который также перемещает антенный блок за ручку по обследуемой поверхности. Координатная привязка ведётся с помощью датчиков перемещения
• Обследование автодорог с автомобиля — блок управления, ноутбук и блок питания размещаются в салоне автомобиля, на котором с помощью специальных автомобильных подвесок закрепляются антенные блоки. Координатная привязка ведётся с помощью автомобильного датчика перемещения
• Исследования пресноводных водоемов — оператор вместе с полным комплектом оборудования размещается в надувной лодки. Координатная привязка ведётся с помощью ГЛОНАСС / GPS приемника

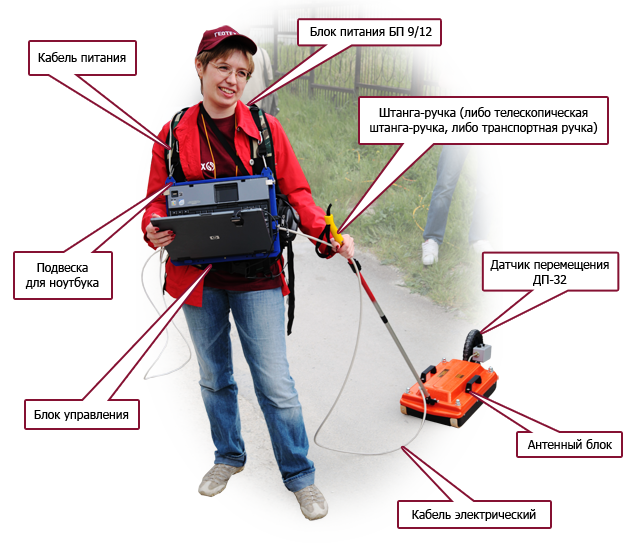

Основными компонентами комплекта георадара являются

• Блок управления — выполняет функцию синхронизации приемника и передатчика, собирает в трассы пришедший с антенны сигнал.
• Регистрирующее устройство — ноутбук или специализированный блок обработки, с помощью которого устанавливаются параметры съемки, запускаются процесс измерения и визуализации данных.
• Программное обеспечение Geoscan32 — устанавливается на регистрирующее устройство, где обеспечивает настройку оборудования, визуализацию, запись и обработку георадарных данных.
• Антенный блок — устройство размещения электронных блоков приемника и передатчика, и, соответственно, приемной и передающей антенн.
• Датчик перемещения — служит для измерения длины георадарного профиля и координатной привязки данных. Чаще всего для этих целей используют колесный датчик ДП-32 или измеритель пути, использующий катушку с мерной нитью. Также предусмотрено и использование спутникового приемника ГЛОНАСС / GPS.
• Блок питания — предназначены для питания антенных блоков, блока управления, ноутбука или блока обработки георадара.

Георадары ОКО-2 и ОКО-3 работают с любыми из антенных блоков (АБ), выбор которого зависит от поставленной задачи. При увеличении частоты антенного блока уменьшается габаритный размер антенны и глубина зондирования, но увеличивается разрешающая способность, а, соответственно, и детальность исследования.

Существует пять видов антенных блоков

• Моноблочные (индекс М или У в названии АБ) — наиболее компактные антенны подключающиеся к блоку управления через единственный электрический кабель и не требующие отдельных аккумуляторов для работы. Примеры: АБ-100М3, АБ-150М/М3, АБ-250М/М3, АБ-400М/М3, АБ-700М, АБ-900М3, АБ-1200М3, АБ-1700М3, АБ-2500М3.
• Моноблочные двухчастотные — позволяет работать одновременно на двух частотах исследований, т.е. получать за один проход сразу 2 георадарных профиля с разной глубинностью и разрешением. Примеры: АБ-150/400М/М3, АБ-250/700М/М3.
• Разъемные (без индекса) — позволяют выполнять зондирование с переменной базой. В таких блоках используются оптическая развязка и подключение к блоку управления осуществляется через оптический преобразователь. Питание антенн обеспечивается аккумуляторами БП 3,8/12.Примеры: АБДЛ Тритон,АБ-90 и АБ-150.
• Рупорные (индекс Р в названии АБ) — позволяют получать данные с отрывом от поверхности, применяются для съемки с автомобиля или с железнодорожной тележки. Примеры: АБ-400Р/Р3, АБ-1000Р/Р3, АБ-1700Р/Р3, АБ-2000Р/Р3, АБ-2500Р3.
• Скоростные — предназначены для работы с трех и шестиканальными скоростными георадарами ОКО-2 применяемыми для съемки на железных дорогах. Примеры: АБ-150МС, АБ-400РС, АБ-1000РС, АБ-1700РС.

ОКО-3 является новым скоростным поколением георадаров, позволяющим проводить зондирование в три раза быстрее при увеличении качества радарограммы. Встроенный Wi-Fi модуль позволяет управлять георадаром с помощью планшетов, смартфонов и ноутбуков не используя неудобные соединительные провода.

Основные плюсы георадаров нового поколения ОКО-3

• Увеличенное количество точек в трассе (по глубине) — до 16384.
• Увеличенная скорость зондирования — до 380 скан/cек (при 512 точках).
• Улучшенное качество радарограммы за счет увеличения накопления.
• Встроенный WI-FI в блоке управления для соединения с ноутбуком, планшетом или смартфоном.
• Возможность подключения GPS к блоку управления.
• «Интеллектуальный» датчик перемещения — параметры датчика записаны в энергонезависимой памяти и автоматически выставляются при включении.

Решаемые задачи

• Уточнение геологического разреза.
• Поиск и оценка состояния подземных коммуникаций: трубопроводов, кабелей, тоннелей.
• Обследование автомобильных дорог — определение толщины слоев дорожной одежды, поиск причин нарушений и просадок дорожного полотна.
• Изучение железнодорожных насыпей — обследование и выявление дефектов земляного полотна.
• Обследование взлетно-посадочных полос.
• Мониторинг состояния мостов — анализ состояния железобетонных пролетов, определение необходимости их укрепления и т.д.
• Обследование зданий, определение положения и качества арматуры.
• Экологические обследования — поиск областей загрязнения почвы, утечек нефтегазопроводов.
• Археологических изыскания — неразрушающий поиск древних и современных природных и антропогенных структур, предметов и захоронений.
• Контроль строительства — отбивка слоев, подсчет объемов.
• Обнаружение уровня грунтовых вод, зон переувлажнения и разуплотнения.
• Изучение дна водных бассейнов, различий в составе грунтового дна, картирование придонных отложений и рельефа дна.
• Определение толщины ледяного покрова.
• Определения мощности слоя сезонного промерзания или оттаивания, оконтуривание областей вечной мерзлоты, таликов и т.д.
• Поиск неразорвавшихся снарядов и затонувшей техники.

В новом программном пакете CARTSCAN возможна автоматизированная обработка данных, построение 3D изображений исследуемых объектов.

Для обследования железобетонных конструкций, построения их 3D изображения, автоматического определения пространственного положения арматурных стержней, труб, кабелей и других объектов используется ПО АrmScan 3D.

Технические характеристики

Комплектация

• Блок управления;
• Базовая версия ПО GeoScan32;
• Подвеска универсальная;
• Блок питания БП 9/12;
• Устройство зарядное ЗУ-9М;
• Разгрузка ременно-плечевая;
• Сумка транспортная;
• Кабели (с ЗИП):
• Кабель БП (1 м) - 2 шт.;
• Кабель ПЭВМ - 2 шт.

Дополнительно к универсальному базовому комплекту приобретаются

• Антенный блок;
• Регистрирующее устройство;
• Датчик перемещения.
