КРЕДО ОТКОС 2.1

В программе ОТКОС решаются задачи анализа устойчивости земляного полотна при проектировании оснований зданий и сооружений, а также автомобильных дорог.

С программой поставляется начальная база из песчаных и пылевато-глинистых грунтов, которую можно дополнять новыми грунтами и уточнять их физико-механические характеристики.

ФОРМИРОВАНИЕ И КОРРЕКТИРОВКА БАЗЫ ДАННЫХ ПО ГРУНТАМ

Метод определения параметров добавляемого грунта устанавливается в соответствии с полнотой исходных данных и в зависимости от способа их получения.

• По лабораторным испытаниям – расчетные параметры грунтов принимаются на основе статистической обработки результатов лабораторных испытаний. Метод рекомендуется при обследовании существующих насыпей и выемок. Это самый надежный метод, например, для реконструкции или для детального проектирования земляного полотна в сложных грунтово-геологических условиях.

При создании грунта пользователя по лабораторным испытаниям реализована возможность задания всех физико–механических характеристик грунта без перерасчета. Поля параметров доступны для редактирования.

• Минимум данных – расчетные параметры прочности грунтов принимаются по литературным и справочным источникам. Метод рекомендуется для предварительных оценок устойчивости откосов выемок и насыпей при недостаточности данных.

Добавленные грунты можно экспортировать в отдельный файл, для последующего использования в других проектах.

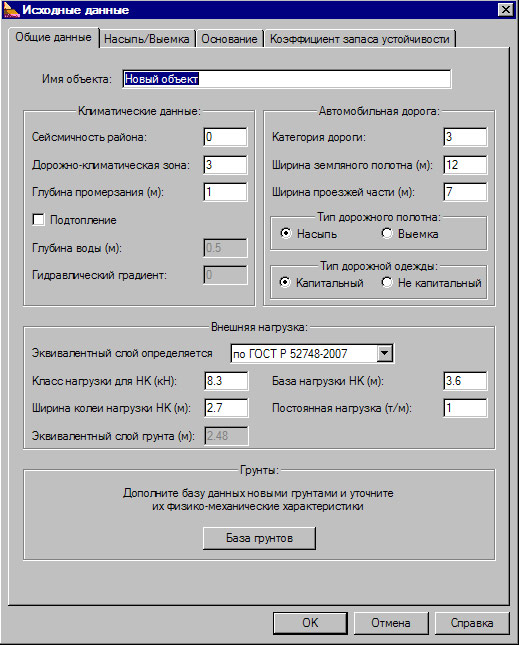

ИСХОДНЫЕ ДАННЫЕ

Исходными данными для выполнения задачи по оценке устойчивости земляного полотна служат:

• общие данные по объекту;
• данные по конструкции и грунтам земляного полотна;
• данные по грунтам основания.

ОСНОВНЫЕ ФУНКЦИИ

В программе ОТКОС решаются задачи механики грунтов и выполняются расчеты устойчивости откосов, в том числе:

• Расчет толщины эквивалентного слоя грунта по ГОСТ Р 52748-2007 (от нормативной нагрузки НК).

• Расчет толщины эквивалентного слоя по классическому методу (с учетом различных методических рекомендаций, пособий и др. нормативных документов).
• Задание пользователем толщины эквивалентного слоя.
• Поиск опасной кривой скольжения методом покоординатного спуска.
• Расчет устойчивости земляного полотна по модифицированному методу Терцаги для каждой кривой скольжения, в том числе:
  • разбивка оползающего массива на блоки,
  • расчет площади и веса блоков с учетом параметров каждого слоя земляного полотна в каждом блоке,
  • расчет сдвигающих сил, сил трения и сцепления в каждом блоке,
  • расчет сдвигающих и удерживающих моментов.
• Расчет устойчивости насыпи, в т.ч. насыпи на слабом основании с использованием армирующих прослоек из геосинтетических материалов по расчетным схемам и формулам в соответствии с ОДМ 218.5.003-2010 "Рекомендации по применению геосинтетических материалов при строительстве и ремонте автомобильных дорог. Федеральное дорожное агентство (РОСАВТОДОР), Москва 2010". В зависимости от местоположения геосинтетических материалов выполняются расчеты в соответствии с разделами:
  • для армоэлементов на слабом основании при расчете дефицита удерживающих сил на уровне основания
  • Для армоэлементов в насыпи
  • Применение геосинтетических материалов для обеспечения устойчивости на откосах
• Расчет параметров равноустойчивого откоса по методу Н.Н. Маслова;
• Расчет устойчивости подтопленной насыпи.
• Расчет с учетом сейсмического воздействия.
• Расчет местной устойчивости откосов земляного полотна.

РЕЗУЛЬТАТЫ

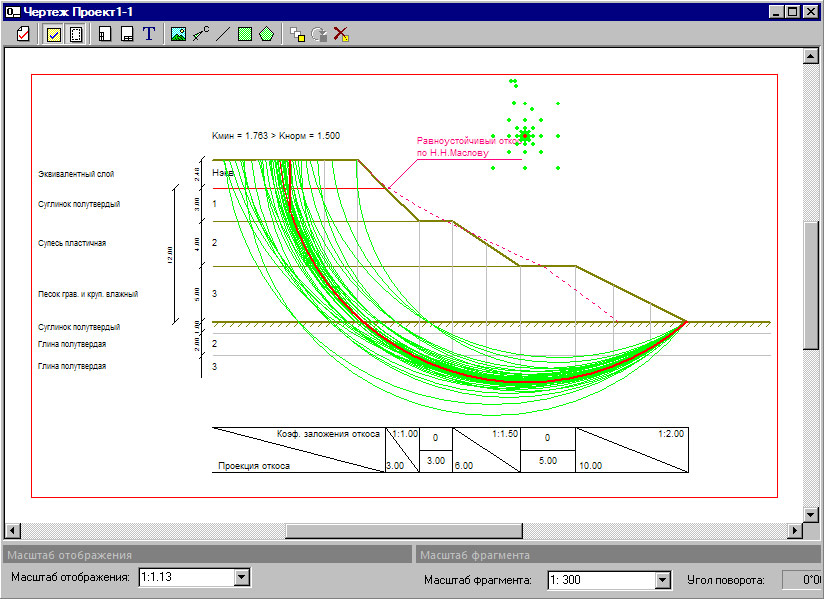

По результатам расчетов в программе можно создать чертеж с отображением всей схемы конструкции откоса или отдельных фрагментов этой схемы.

Результаты расчетов могут быть представлены также в виде отчетов, состав которых уточняется пользователем.

При этом в отчет попадают данные по внешней нагрузке, данные по армированию насыпи и основания, данные по геосинтетическим материалам.

Системно-технические требования:

Процессор: Intel Pentium 4 1,6 ГГц или совместимый (рекомендуется Intel Core 2 Duo 2,4 ГГц).

ОЗУ: не менее 2 ГБ.

Видеоподсистема: графический ускоритель на базе графического процессора класса NVIDIA GeForce 6600 или ADM Radeon Х700 или более производительные.

Операционная система:

• Microsoft Windows 7 Service Pack 1,
• Microsoft Windows 7 x64 Service Pack 1,
• Microsoft Windows 8.1,
• Microsoft Windows 8.1 x64,
• Microsoft Windows 10 x64,
• Microsoft Windows 10 x86.

Примечания:

Для обеспечения функционирования программного продукта требуется Система защиты Эшелон II, включающая аппаратный ключ защиты USB. Аппаратный ключ защиты может быть установлен как на том же компьютере, где запускаются приложения, так и на одном из компьютеров сети организации.
