КРЕДО ДИСЛОКАЦИЯ 1.2

Система предназначена для автоматизированного размещения технических средств организации движения на автомобильных дорогах общего пользования. Она позволяет сократить сроки разработки проектов организации дорожного движения (ПОДД) за счет автоматизации процессов по созданию планов дислокации дорожных знаков, разметки и других элементов оснащения дорог.

Система разработана с соблюдением следующих государственных стандартов в области организации дорожного движения, графических документов и ведомостей:

• ГОСТ Р 52289-2004 «Технические средства организации дорожного движения. Правила применения дорожных знаков, разметки, светофоров, дорожных ограждений и направляющих устройств».
• ГОСТ Р 52290-2004 «Технические средства организации дорожного движения. Знаки дорожные. Общие технические требования».
• ГОСТ Р 52282-2004 «Технические средства организации дорожного движения. Светофоры дорожные. Типы и основные параметры».
• «Порядок разработки и утверждения проектов организации дорожного движения на автомобильных дорогах», утвержденного Федеральным дорожным агентством 7 августа 2006 года (№ 01-29/5313).

Система выполняет линейную генерацию планов автомобильной дороги с автоматической расстановкой элементов дорожной обстановки, ситуации, элементов обустройства и оснащения дороги на основе введенных данных.

В качестве исходных данных также могут быть использованы результаты обследования существующей автомобильной дороги, выполненные дорожной лабораторией РОСДОРНИИ. Это могут быть результаты замеров по кривым в плане, продольным уклонам, видимости.

В программе выполняется автоматическое формирование таблиц с информацией по элементам дороги в плане и продольном профиле, а также по количеству проектируемых дорожных ограждений и направляющих устройств, тротуаров и горизонтальной разметки. Эти таблицы размещаются на экране над и под планом дороги, информация в таблицах увязана с соответствующими элементами дороги на плане.

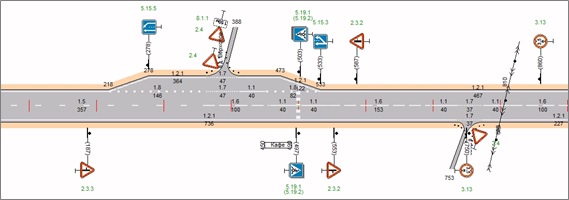

В системе представлены широкие возможности для создания, редактирования геометрии автомобильной дороги, ситуации. С помощью специальных объектов проезжая часть, обочина, бортовой камень, примыкания, мост, железная дорога, пешеходный переход и др. можно быстро создать их на плане организации дорожного движения в соответствии с принятыми условными обозначениями.

Проект организации дорожного движения легко дополнить дорожными знаками, горизонтальной разметкой, ограждениями и столбиками, освещением и светофорами из поставляемых библиотек. Объекты системы позволяют, например, быстро создать знак, выбрав соответствующий номер по ГОСТу из поставляемой библиотеки знаков.

Не представляет труда создавать схематичные изображения индивидуальных знаков. Также есть возможность импортировать индивидуальные знаки, выполненные в программе КРЕДО ЗНАК.

Встроенные в программу библиотеки дорожных знаков, горизонтальной разметки, ведомостей повышают скорость и результативность работы специалиста.

В системе КРЕДО ДИСЛОКАЦИЯ существуют следующие проверки результатов: расстановки столбов, перекрытия знаков, привязки знаков. Проверки позволяют максимально снизить количество ошибок, возникающих при создании ПОДД и формировании на основе данных проекта комплекта ведомостей.

Ведомости формируются на основе данных проекта и шаблонов из поставляемой библиотеки в соответствии с требованиями "Порядок разработки и утверждения проектов организации дорожного движения на автомобильных дорогах" (№ 01-29/5313 от 07.08.2006). Каждая ведомость содержит определенную информацию, например, по горизонтальной разметке, дорожным знакам, барьерному ограждению, сигнальным столбикам, пешеходным переходам и др.

В системе КРЕДО ДИСЛОКАЦИЯ предусмотрена возможность создания и печати чертежей планов организации дорожного движения, а также экспорта планов в графические форматы EMF, BMP, JPEG, PNG.

Системно-технические требования:

Процессор: Intel Core 2 Duo 2,4 ГГц или более производительный.

ОЗУ: не менее 2 ГБ.

Операционная система:

• Microsoft Windows 7 Service Pack 1,
• Microsoft Windows 7 x64 Service Pack 1,
• Microsoft Windows 8.1,
• Microsoft Windows 8.1 x64,
• Microsoft Windows 10 x64,
• Microsoft Windows 10 x86.

Примечания:

Для обеспечения функционирования программного продукта требуется Система защиты Эшелон II, включающая аппаратный ключ защиты USB. Аппаратный ключ защиты может быть установлен как на том же компьютере, где запускаются приложения, так и на одном из компьютеров сети организации.
