КРЕДО ГЕОКОЛОНКА 2.6


Профессиональное программное обеспечение для автоматизации работы инженера-геолога, предназначенное для создания пространственных моделей геологического строения местности, ввода данных по выработкам, выпуска чертежей геологических колонок и ведомостей различного вида, а также для расчета физико-механических характеристик и несущей способности одиночной сваи по данным статического и динамического зондирования.

Система КРЕДО ГЕОКОЛОНКА предоставляет пользователю широкие возможности для формирования собственной базы геологических данных, предназначенной для анализа геологического строения в произвольной точке местности и получения необходимых выходных графических элементов.

КРЕДО ГЕОКОЛОНКА используется как самостоятельный программный продукт при инженерно-геологических изысканиях, а также участвует в непрерывном автоматизированном цикле обработки инженерной информации в связке с остальными системами комплекса КРЕДО в качестве геологического обеспечения проектирования промышленных, гражданских и транспортных объектов. Функционал системы может быть доступен также в КРЕДО ГЕОЛОГИЯ при наличии у пользователя обеих систем.

Параллельная работа

Использование системы КРЕДО ГЕОКОЛОНКА обеспечивает совместную работу нескольких специалистов над одним объектом. Информация из отдельных проектов легко и без потерь может быть объединена.

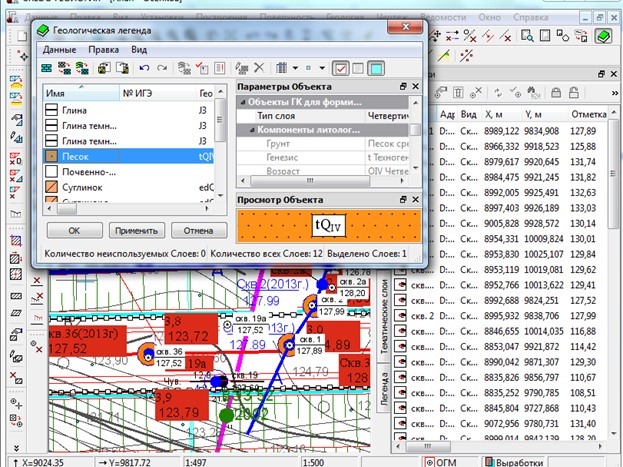

Библиотеки данных

С системой поставляется библиотека геологических данных различных типов, описывающих стратиграфические, генетические, литологические и другие свойства объектов геологических изысканий, а также библиотеки линий, штриховок, шаблонов чертежей, ведомостей.

В любой из библиотек можно создавать новые или корректировать существующие данные согласно стандартам предприятия. Для этих целей в систему встроены интуитивно понятные редакторы. А с помощью Редактора геологического Классификатора пользователю предоставляется возможность создания и собственных типов данных.

Использование библиотек повышает скорость и результативность работы инженера, избавляя его от кропотливого, монотонного труда при наполнении цифровой модели разнообразной информацией и при оформлении выходных документов. Гарантируется соответствие данных библиотек актуальным отечественным нормативным документам.

Ввод исходных данных

Система предусматривает возможность работы с различными типами исходных данных: геологическими скважинами, списками грунтов, различными топоосновами.

Так, пользователь может использовать различные привязки скважин (по координатам, по пикетам, по существующим ситуационным объектам и т.д.), создавать выработки непосредственно по данным бурения на объекте или использовать архивные данные.

Списки грунтов можно создавать для каждого отдельного объекта либо формировать глобальный список грунтов, специфичных для региона или соответствующих принятому в организации классификатору.

Топографическая основа хоть и не является обязательным видом исходных данных, позволяет сформировать более корректную геологическую модель местности и автоматизировать многие этапы работы, например, автоматически определить абсолютные отметки скважин. Специалист может подгружать готовые ЦММ (созданные в КРЕДО ТОПОПЛАН или в виде произвольного DXF-файла) или формировать их непосредственно в системе на основе такой информации, как растровые картматериалы, каталоги точек и т.д.

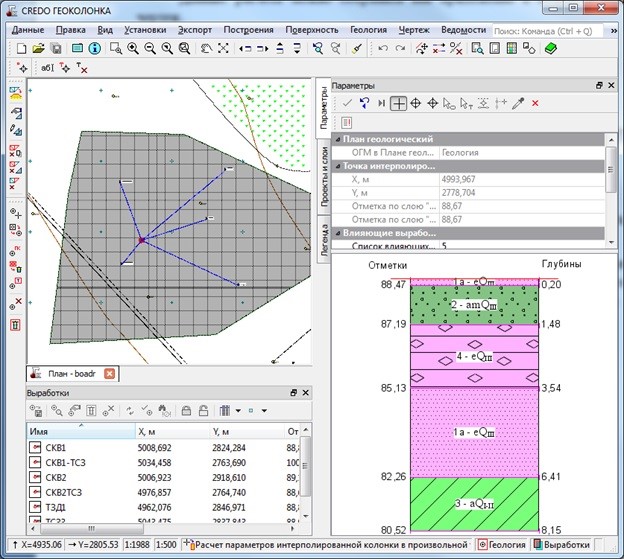

Объемная геологическая модель

В системе создается объемная геологическая модель, причем при ее формировании автоматически учитываются все введенные данные. ОГМ предназначена для моделирования геологического строения на всей площадке и позволяет интерполировать его в произвольной точке.

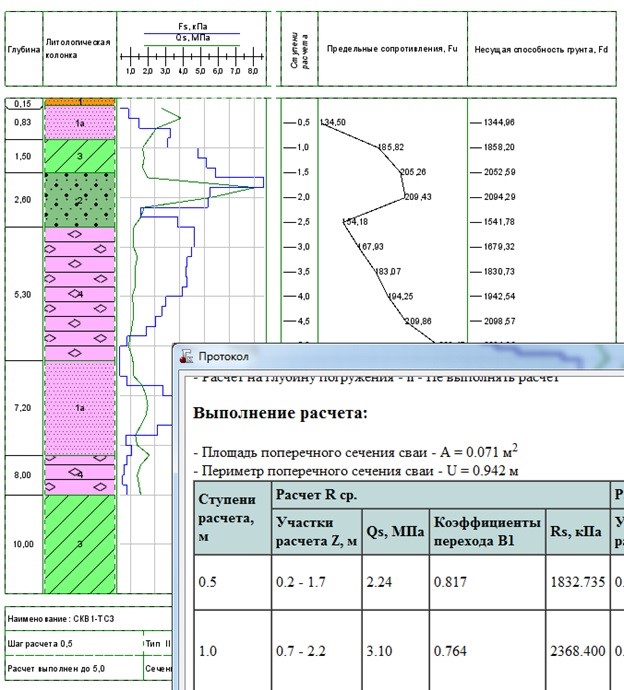

Расчет несущей способности грунтов

В программе реализован механизм расчета несущей способности грунтов по алгоритмам СП-24-13330-2011 и П2-2000 к СНБ 5.01.01-99. Расчет проводится по данным статического или динамического зондирования грунтов. В параметрах расчета пользователь может определить тип сваи, вид нагрузки, глубину и шаг расчета. Кроме того, в систему внесены все гостированные таблицы переходных коэффициентов и доступны для редактирования пользователем. Результатом расчета является протокол расчета и чертеж колонки с данными расчета.

Расчет физико-механических свойств грунтов (по данным зондирования)

На основании данных по геологическим колонкам и серий замеров пользователь может получить значения физико-механических свойств грунтов по агоритмам СП 11-105-97 и ТКП 45-5.01-17. По результатам расчета, в зависимости от используемых серий замеров и выбранных типов грунтов, формируется набор значений свойств согласно таблицам нормативных документов. Все настройки системы и таблицы соответствия доступны для редактирования. Данные расчета можно сохранить как приложение к отчету или выпустить в виде чертежа.

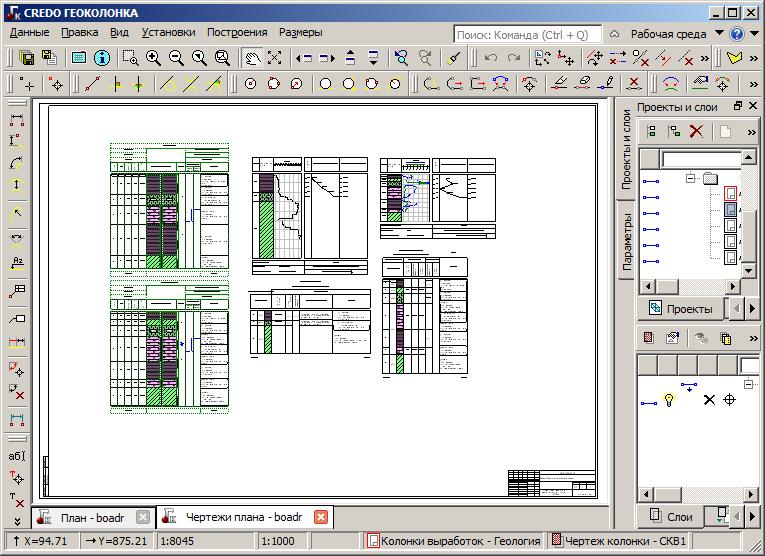

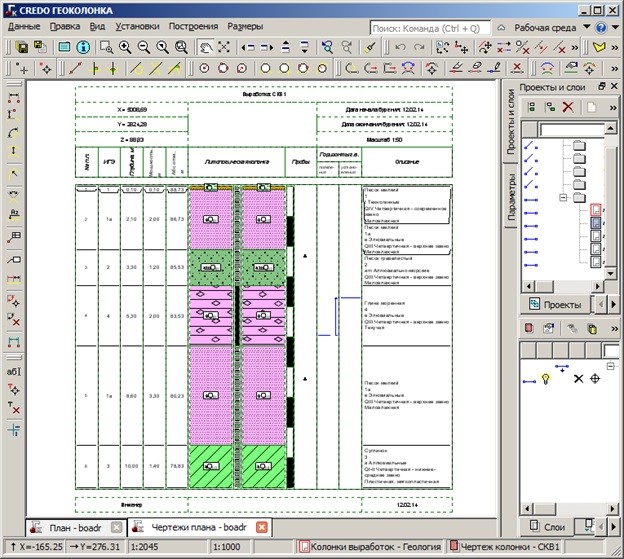

Чертеж колонки и выпуск ведомостей

Система позволяет выпустить чертеж одной или нескольких колонок по шаблонам с необходимым пользователю количеством и типом ячеек. Чертеж можно распечатать или сохранить в файле формата DXF.

Результаты работы в системе могут быть оформлены в виде каталога выработок и ряда ведомостей условных обозначений: грунтов, опробований, литологических особенностей и других.

Подготовка геологических моделей для использования в других системах КРЕДО III

Качественное проектное решение невозможно без геологических данных. Информация, подготовленная в системе КРЕДО ГЕОКОЛОНКА, используется в других системах комплекса для обеспечения целостной цифровой модели местности инженерного назначения.

Системно-технические требования:

Процессор: Intel Core i3/i5/i7 или аналогичный.

ОЗУ: не менее 4 ГБ.

Операционная система:

  • Microsoft Windows 7 Service Pack 1,
  • Microsoft Windows 7 x64 Service Pack 1,
  • Microsoft Windows 8.1,
  • Microsoft Windows 8.1 x64,
  • Microsoft Windows 10 x64,
  • Microsoft Windows 10 x86.

Примечания:

Для обеспечения функционирования программного продукта требуется Система защиты Эшелон II, включающая аппаратный ключ защиты USB. Аппаратный ключ защиты может быть установлен как на том же компьютере, где запускаются приложения, так и на одном из компьютеров сети организации.
