КРЕДО ОСАДКА 2.6

Дополнительная задача КРЕДО ОСАДКА работает совместно с программными продуктами на платформе КРЕДО III: КРЕДО КРЕДО ДОРОГИ, КРЕДО ГЕНПЛАН, КРЕДО ОБЪЕМЫ.

Автоматический расчет объемов выторфовывания и осадки насыпи в профиле возможен в системе КРЕДО ДОРОГИ. Расчет выполняется на основе данных геологической модели и по заданным параметрам земляного полотна автомобильной дороги. Расчет реализован по методике ВСН 26-90 "Инструкция по проектированию и строительству автомобильных дорог нефтяных и газовых промыслов Западной Сибири".

Также в системах КРЕДО ДОРОГИ, КРЕДО ГЕНПЛАН, КРЕДО ОБЪЕМЫ возможен расчет объемов земляных работ с учетом осадки в плане.

Расчет осадки насыпи в плане

Команда по расчету объемов с учетом осадки в плане называется В контуре с учетом осадки и входит в основной блок команд Объемы меню - Поверхность. Обязательным условием выполнения расчета этой команды является наличие проекта геологии с объемной геологической моделью. Этот проект создает геолог в системе КРЕДО ГЕОЛОГИЯ. В проекте должны быть созданы геологические слои, для которых задано свойство со значением тип торфа, и задан слой минерального дна.

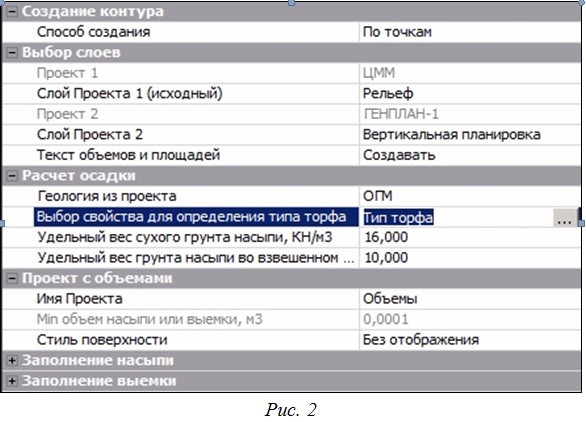

В остальном принцип работы с новой командой такой же, как и для других команд этого блока. Традиционно расчет ведется между двумя слоями с поверхностями. Названия этих слоев необходимо задать в окне параметров команды. Также нужно указать проект с геологией, из которого указываются данные геологического строения, и выбирается семантическое свойство Тип торфа. Это свойство является ключом для связи с геологическим строением проекта геологии. Далее обводим контуром нужный участок площадки и запускаем расчет.

В результате расчета создается уже знакомый пользователям КРЕДО проект Объемы. Помимо стандартного перечня слоев в нем появляются новые: Модель объемов значения осадки и Модель объемов мощности торфа. Модель осадки создается только в пределах контуров, где создается насыпь. В этом слое можно получить информацию по рассчитанным значениям осадки. Модель мощности торфа хранит данные по суммарной мощности торфа геологических слоев.

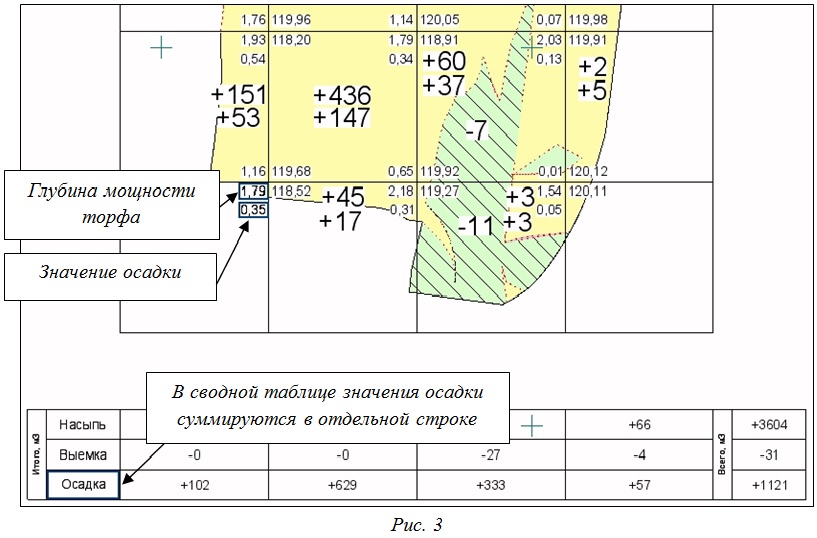

Для оформления плана земляных работ предназначена сетка объемов с учетом осадки .

Ведомость объемов насыпи и выемки по сетке квадратов с учетом осадки содержит результаты выполненных расчетов.

Расчет осадки насыпи в профиле

Команды для расчета осадки насыпи в профиле вызываются из видов работ Осадка насыпи и выторфовывание.

Работа команды Участки насыпи на слабых грунтах сводится к заполнению графы сетки необходимыми данными и выполнению расчетов. Результаты отображаются в виде значений осадки в графе сетки, а конструкции выторфовывания – на проектных поперечниках. С помощью команды Объемы осадки и выторфовывания создается ведомость с результатами объемов выторфовывания и осадки насыпи на слабом основании.

Панель инструментов метода Участки насыпи на слабых грунтах содержит ряд команд.

Данные геологической модели, необходимые для расчета и отрисовки регионов выторфовывания на поперечниках, могут быть получены разными способами. Например, в окне параметров команды Параметры проекта можно установить связь с геологической моделью.

Если проект геологии отсутствует, то мощности торфа можно задать вручную в любой расчетной точке. Команды: интерактивного указания положения точки в графе Создать точку, группового создания по настройкам Создать точки по параметрам, созданием в таблице Редактировать в таблице с указанием пикетного положения точки – позволяют описать любые ситуации.

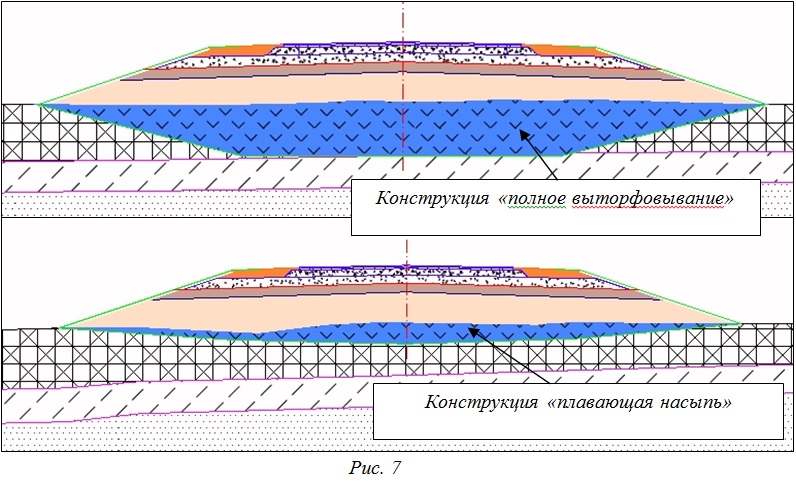

На участке дороги можно задать разные конструкции выторфовывания: "полное выторфовывание", "частичное выторфовывание", "плавающая насыпь". Поперечники реализованы в соответствии с альбомом "Типовые конструкции земляного полотна нефтепромысловых автомобильных дорог Западной Сибири". Как и при создании точки, имеются разные возможности создания интервалов для назначения конструкции выторфовывания.

Для конструкций "частичное выторфовывание" и "плавающая насыпь" необходимо учесть осадку насыпи. С помощью команд работы с точками задаются точки для тех поперечников, в которых назначается либо рассчитывается осадка. Автоматизированный расчет осадки можно выполнить для отдельного поперечника либо для группы.

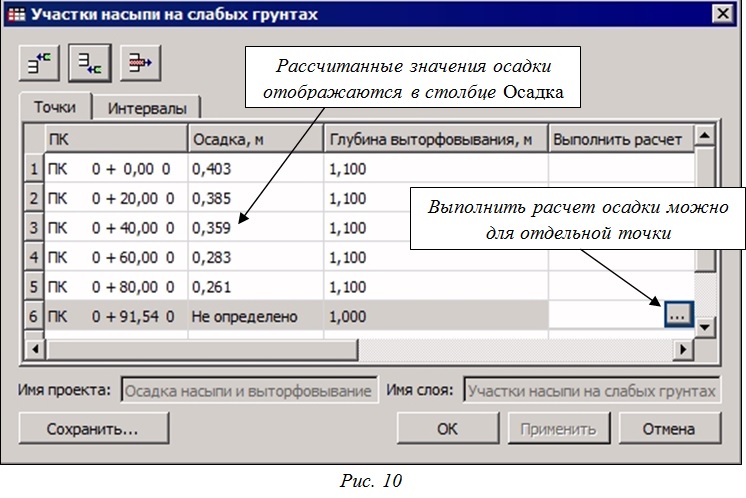

После выполнения расчета для отдельного поперечника появляется протокол с результатом расчета. Это очень удобно, так как в случае невыполнения расчета можно проанализировать, какие данные отсутствуют либо заданы некорректно. Рассчитанные значения осадки отображаются в графе сетки, а также в таблице команды Редактировать в таблице.
