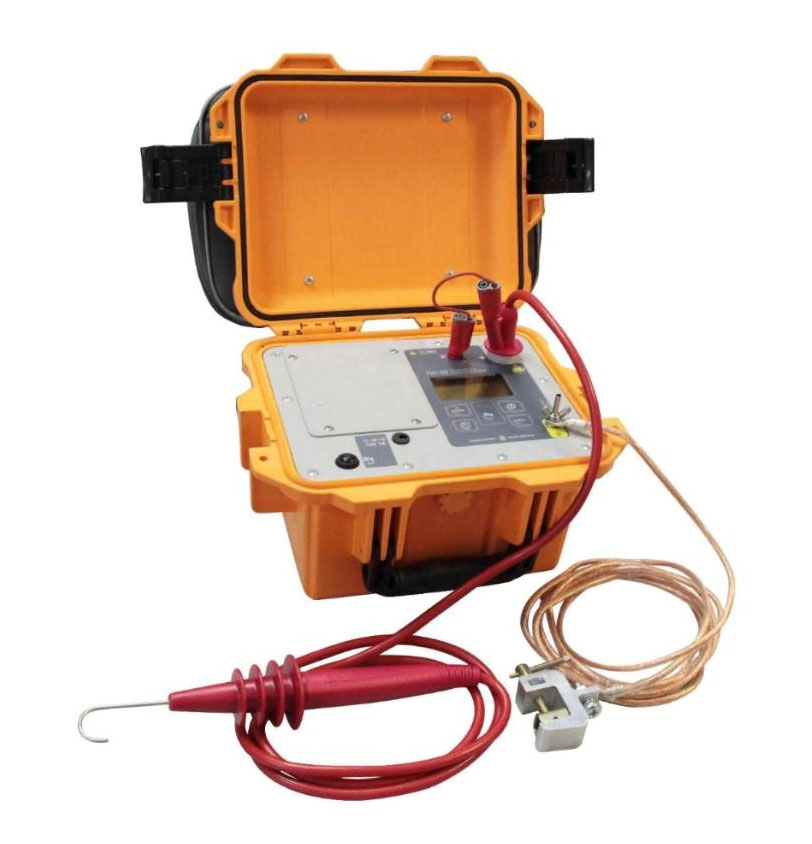

Устройство испытательное ПН-20 cо щупом

Устройство испытательное ПН-20 cо щупом
107 000 руб.


Запросить счет

Устройство испытательное Радио-Сервис ПН-20 со щупом служит для тестирования напряжением постоянного тока обесточенных кабелей, муфт, изоляторов, обмоток электрических машин и прочего оборудования, обеспечивая контроль качества изоляции с учетом степени старения и увлажнения, а также для проверки разрядников, с измерением напряжения пробоя. Дополнительно изделие способно фиксировать величину токов утечки и определять электрическую емкость проверяемых кабельных линий. Прибор может использоваться персоналом линейных бригад для проверки оборудования перед вводом в эксплуатацию, после ремонта, а также для диагностики в ходе профилактических осмотров.

Преимущества

  • Безопасность – в ходе тестирования испытательное устройство Радио-Сервис ПН-20 контролирует напряжение в линии, не допуская выполнения работ на необесточенных объектах; при подключении генератора на дисплее прибора отображается предупредительный знак в виде молнии; после завершения испытаний прерывистый звуковой сигнал оповещает о наличии остаточного напряжения, до его уменьшения до уровня 50 В.
  • Широкий диапазон тестовых напряжений, от 0,5 до 20 кВ, позволяет производить испытания разнотипного высоко- и низковольтного оборудования.
  • Функция документирования – прибор оснащен встроенной памятью на 50 ячеек, которая используется для сохранения получаемых результатов испытаний, благодаря чему при проведении работ не нужно отвлекаться на ведение "бумажных" записей.

Особенности

Тестовая установка Радио-Сервис ПН-20 оборудована внутренним микроконтроллером, который управляет работой встроенного генератора постоянного тока и внутренними средствами измерений. Прибор рассчитывает сопротивление цепи по результатам замера силы тока при приложении напряжения фиксированного номинала, а емкость определяется по величине зарядного тока. Дополнительно вычисляются коэффициенты абсорбции и поляризации, по которым оценивается текущее состояние и остаточный ресурс изоляции проверяемого объекта.

Установка измерительных диапазонов и выбор единиц измерений у электроизмерительного прибора производится автоматически, что сокращает объем предварительных настроек. Вручную можно задавать величину испытательного напряжения и ограничивать продолжительность тестирования. Для удобства работы прибор оборудован двумя кнопками "Rx", что дает возможность производить запуск и остановку испытаний как правой, так и левой рукой. Тестовый цикл останавливается автоматически при регистрации пробоя либо может быть завершен вручную – после стабилизации показаний.



Технические характеристики

Установка испытательного напряжения постоянного тока, кВот 0,5 до 20
от 0,5 до 10 с шагом 0,1 кВ
от 10 до 20 с шагом 1 кВ
Предел измерения сопротивлениядо 20 ГОМ
Диапазон измерений переменного напряжения относительно земли, Вот 10 до 700
Показания тока утечкиот 0,05 до 800 мкА
Измерение напряжения пробоя разрядниковот 0,5 до 20 кВ
Питаниегерметичный свинцово-кислотный аккумулятор12В 4,5 А/ч
Рабочая температураот -20°С до +50°С
Размер ШхГхВ 275 х 250 х 180 мм
Масса 4,9 кг



Комплектация

  • Устройство испытательное ПН-20 со щупом
  • Блок питания 12 В 1 А
  • Кабель измерительный высоковольтный 1,8 м, со щупом
  • Кабель подключения экрана 0,2 м
  • Кабель заземления 3 м, со струбциной
  • Сумка для аксессуаров ПН-20
  • Упаковка транспортная
  • Руководство по эксплуатации



Учебный фильм

Файлы для скачивания
Руководство по эксплуатацииСкачать
