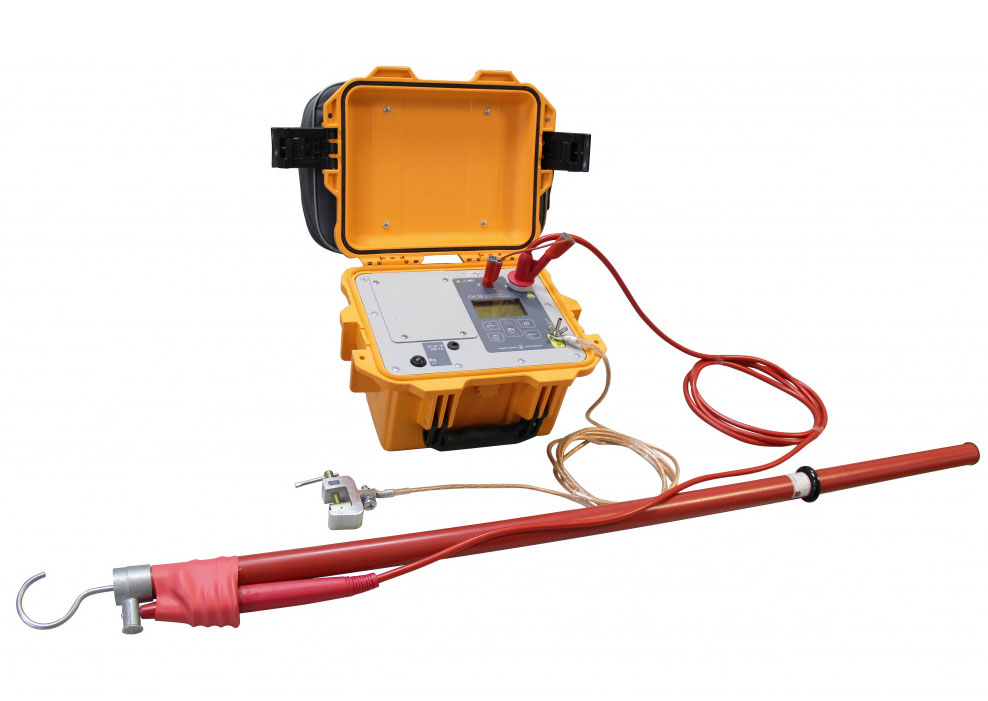

Устройство испытательное ПН-20 со штангой 1,1м

Устройство испытательное Радио-Сервис ПН-20 со штангой 1,1 м служит для тестирования электрооборудования напряжением постоянного тока повышенного номинала, с измерением фактической величины сопротивления с целью контроля качества изоляции, а при испытаниях высоковольтных разрядников – для фиксации показателя напряжения при пробое. Данная комплектация ориентирована на использование при испытаниях стационарного оборудования, установок и систем – она поставляется со штангой и 3-метровым высоковольтным кабелем РАПМ.685552.002, что позволяет подключать измеритель к высоко расположенным или потенциально опасным объектам, находясь на удалении от них.

Преимущества

Выбор испытательного напряжения и времени тестирования производится исходя из типа и особенностей объекта контроля. Радио-Сервис ПН-20 автоматически устанавливает измерительный диапазон сопротивления и силы тока и задает размерность, что исключает необходимость выполнения каких-либо дополнительных настроек. Испытательный цикл производится полностью в автоматическом режиме, что минимизирует вероятность ошибочных действий персонала. Электроизмерительный прибор определяет ток утечки, автоматически рассчитывает статическую емкость, а также коэффициенты поляризации и абсорбции, по которым можно определить степень увлажнения и оценить старение изоляции – для объективного вывода об ее остаточном ресурсе.

Для повышения безопасности тестер можно настроить для автоматического прерывания измерительного цикла при выявлении пробоя. Внутренний измеритель постоянно контролирует напряжение на клеммах, блокируя возможность выполнения испытаний на необесточенном объекте.

Особенности

• автоматический выбор диапазонов измерения;
• защита от подключения к необесточенной сети или внезапной подачи напряжения во время измерений;
• программируемое время измерения сопротивления от 1 до 60 минут;
• выбор функции автоматической остановки испытания при возникновении пробоя;
• индикация уровня остаточного напряжения на объекте после окончания измерения и автоматическое его снятие;
• ударопрочный, пыле- и влагозащищенный корпус. Степень защиты в транспортном положении IP67, в рабочем положении IP40;
• высокая помехоустойчивость в измеряемой цепи;
• автоматический переход в энергосберегающий режим через 2,5 минуты после окончания измерений;
• жидкокристаллический дисплей;
• индикация состояния внутреннего источника питания;
• система защиты аккумулятора от перезаряда;
• защита от неправильного включения;
• память до 50 результатов испытаний.

Технические характеристики

Комплектация

• Устройство испытательное ПН-20 со штангой 1,1м
• Блок питания 12 В 1 А
• Кабель измерительный высоковольтный 1,8 м, со штангой 1,1м
• Кабель подключения экрана 0,2 м
• Кабель заземления 3 м, со струбциной
• Сумка для аксессуаров ПН-20
• Упаковка транспортная
• Руководство по эксплуатации
