Трассоискатель Сталкер 75-12

Трассоискатель Сталкер 75-12 – современный трассоискатель, предназначен для поиска и обнаружения скрытых коммуникаций, а также мест их залегания. Особенностью этого устройства является возможность подачи импульса генератором в канал длиной до 10 км и обнаружение коммуникаций на глубине до 6 м.

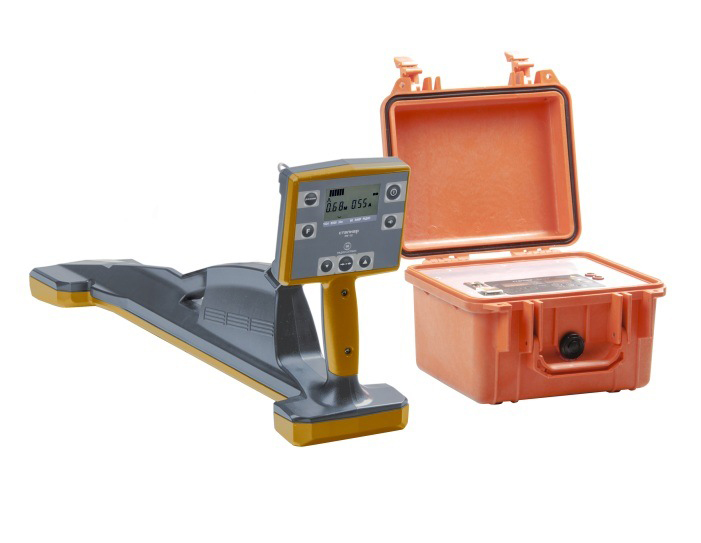

В комплект поставки Сталкер 75-12 входит генератор ГТ-75 и приемник ПТ-12.

Особенности устройства:

• возможность работы в режиме «Радио» для поиска кабельных трасс без генератора;
• автоматическое согласование генератора с нагрузкой при подключении;
• непрерывная индикация параметров при перемещении приемника.

Для подачи поискового импульса генератором не нужно напрямую подключать Трассоискатель 75-12 к токопроводящей жиле. В комплект поставки входят передающие токовые клещи КИ-50, с помощью которых можно выполнить подключение без разрушения изоляции. Это облегчает процесс тестирования и защищает от ударов электрическим током.

Генерирующий модуль трассоискателя посылает в кабельный канал сигнал с высокой мощностью (до 75 Вт). Благодаря этому можно обнаруживать подземные кабельные каналы на удалении до 10 км. Устройство подает сигнал в форме синусоиды, чтобы не наводить помехи на работающее оборудование. Корпус прибора защищен по стандарту IP44, поэтому он может эксплуатироваться в полевых условиях в прямом контакте с пылью и каплями воды.

Для работы в автономном режиме используется встроенный аккумулятор. Трассоискатель 75-12 работает в двух режимах – постоянном и импульсном, что дает возможность экономить заряд батареи.

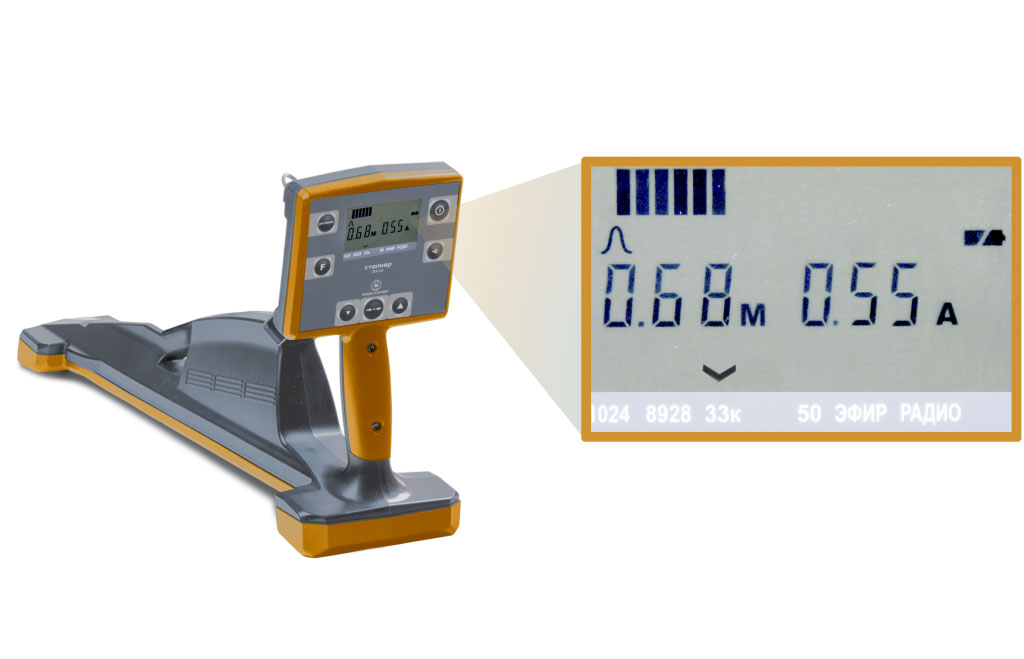

Для оценки качества подключения к линии на передней панели генерирующего модуля расположен жидкокристаллический дисплей, который показывает силу тока и напряжение выходного электрического сигнала. Точное обнаружение места залегания кабеля. С помощью приемника трассоискателя можно определить точно место нахождения провода, а также глубину под уровнем земли. Необходимые параметры отображаются на экране. Кроме того, предусмотрена звуковая индикация с изменяемой тональностью, благодаря которой можно позиционировать приемник без контроля цифр на экране.

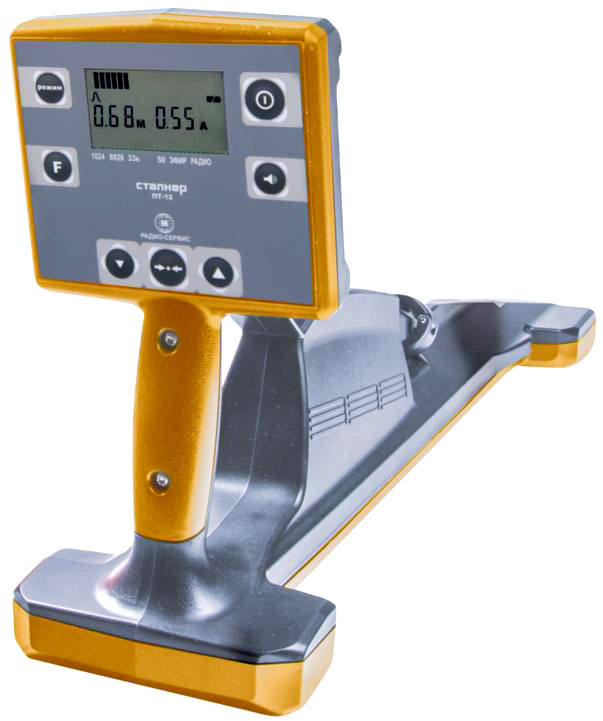

Характеристики приемника ПТ-12

Характеристики переносного генератора ГТ-75

Комплектация

• Приемник "Сталкер" ПТ-12 – 1 шт.
• Телефоны головные – 1 шт.
• Блок питания 12 В, 0,5 А – 1 шт.
• Батарейный отсек 5*АА – 1 шт.
• Руководство по эксплуатации на приемник "Сталкер" ПТ-12 – 1 шт.
• Сумка для приемника ПТ-12, ПТ-14, ПТ-24 – 1 шт.
• Упаковка – 1 шт.
• Генератор "Сталкер" ГТ-75 – 1 шт.
• Рамка передающая РП-02 – 1 шт.
• Блок питания генератора 12 В, 3 А – 1 шт.
• Кабель питания 12 В – 1 шт.
• Катушка с проводом 10 м, для генератора "Сталкер", красная – 1 шт.
• Катушка с проводом 10 м, для генератора "Сталкер", синяя – 1 шт.
• Зажим изолированный типа "крокодил", d30, красный – 1 шт.
• Зажим изолированный типа "крокодил", d30, синий – 1 шт.
• Штырь заземления 50 см, нержавеющая сталь – 1 шт.
• Руководство по эксплуатации на генераторы ГТ-75 и ГТ-15 – 1 шт.
• Сумка для принадлежностей генератора ГТ-75 – 1 шт.
