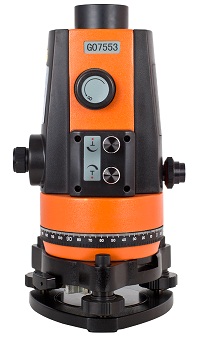

Прибор вертикального проектирования RGK V100

Прибор вертикального проектирования RGK V100 – простой, быстрый и эффективный способ переноса плановых опорных точек по вертикальным осям. Прибор успешно применяется в разбивке на разновысоких монтажных горизонтах и при этом является наиболее дешёвым и простым в использовании решением.

Использовать RGK V100 можно как в виде оптического, так и лазерного прибора вертикального проектирования. Устройство совмещает в себе зенитную оптическую систему и два лазерных излучателя:

• Зенитный – луч проходит по линии визирной оси зрительной трубы.
• Надирный – применяется в качестве отвеса для установки прибора над выбранной точкой.

Для включения каждого лазера используется отдельный выключатель.

Благодаря комплексной конструкции ПВП RGK V100 позволяет выполнять передачу плановых опорных точек двумя методами: посредством визуального наблюдения – зенитным визированием через оптическую систему, или с помощью лазерного маркера. В шахтах, тоннелях и других закрытых пространствах лазерное пятно хорошо заметно, что упрощает выполнение работ. На открытых площадках целесообразнее использовать оптику.

В качестве зенитного излучателя используется лазерный диод повышенной мощности класса 3R. За счёт этого лазерный маркер хорошо заметен даже на значительном удалении от точки, в которой размещён ПВП. Это позволяет использовать RGK V100 для точной передачи вертикального референтного направления, например, при монтаже лифтового и другого оборудования, в ходе контроля плановых отклонений от исходного положения элементов крупных сооружений и т.п.

Компактные размеры и небольшой вес делают ПВП RGK V100 оптимальным решением для работы на крупных объектах, когда часто приходится переносить прибор в руках на большие расстояния. Для повышения комфортности использования прибора на его корпусе имеется специальная ручка, позволяющая безопасно извлекать RGK V100 из футляра и переносить его в пределах рабочей площадки. Прочный пластик корпуса и качественная сборка позволяют прибору выдерживать случайные удары, попадание водяных брызг и мелкой пыли, сохраняя при этом работоспособность.

Эффективная фокусирующая система верхнего, зенитного лазера обеспечивает высокую яркость и малый диаметр лазерного маркера даже на большом удалении от прибора. На 50 метрах диаметр пятна не превышает 3 мм, что позволяет без проблем использовать прибор вертикального проектирования на объектах достаточно большой высоты / глубины, без промежуточных перестановок прибора. Купить ПВП RGK V100 целесообразно для облегчения и ускорения работ на высотных объектах, при прокладке шахт и туннелей и т.п.

Технические характеристики

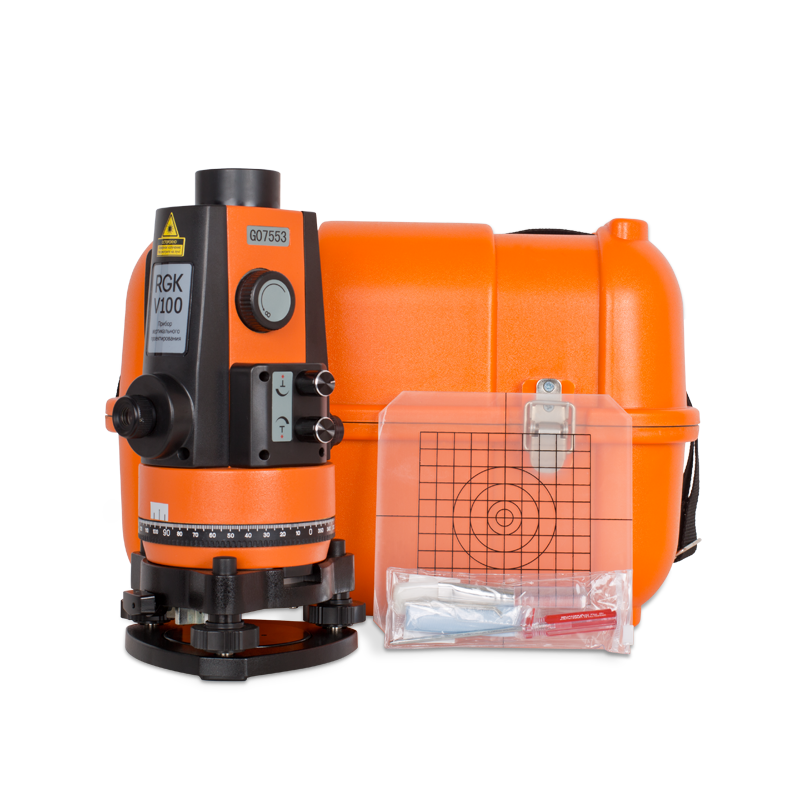

Комплектация

• Прибор вертикального проектирования RGK V100
• Лазерная мишень
• Юстировочные инструменты
• Руководство
• Отвёртка
• Две щелочные батареи
