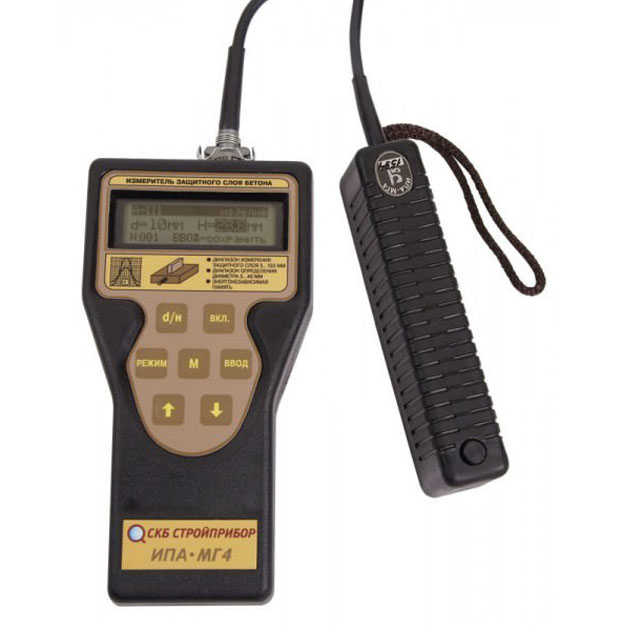

Измеритель защитного слоя бетона и диаметра арматуры ИПА-МГ4, ИПА-МГ4.01
Измерители защитного слоя бетона и диаметра арматуры ИПА-МГ4 и ИПА-МГ4.01 (МГ5) предназначены для измерений толщины защитного слоя бетона и определения расположения оси арматуры в железобетонных изделиях и конструкциях магнитным методом. Измерители позволяют определять диаметр арматуры по известной толщине защитного слоя бетона согласно методике ГОСТ 22904.
Область применения приборов - определение параметров армирования железобетонных конструкций и сооружений на предприятиях стройиндустрии, стройках и при обследовании эксплуатируемых зданий и сооружений.
Три основных режима работы
- Определение оси арматурного стержня.
- Определение защитного слоя при известном диаметре.
- Определение диаметра арматурного стержня при известном защитном слое.
Поиск оси арматурных стержней осуществляется по изменению тональности звукового сигнала и по показаниям цифрового дисплея.
Измерители толщины защитного слоя бетона и расположения арматуры ИПА-МГ4 имеют три группы базовых градуировочных зависимостей, установленных на арматуре классов Вр-I, A-I и A-III.
Прибор ИПА-МГ4.01 дополнительно имеет режим определения параметров армирования при неизвестных диаметре арматуры и защитном слое бетона, снабжен функции уточнения базовых градуировочных зависимостей, установления и записи в программное устройство новых градуировочных зависимостей, установленных пользователем на арматуре других классов, имеет режим передачи на ПК, часы реального времени и подсветку дисплея.
Цены:
Измеритель защитного слоя бетона и диаметра арматуры ИПА-МГ4 – 80 000 руб.
Измеритель защитного слоя бетона и диаметра арматуры ИПА-МГ4.01 (МГ5) – 98 000 руб.
Технические характеристики
| Наименование характеристики | ИПА-МГ4 | ИПА-МГ4.01 |
| Диапазон измерений толщины защитного слоя бетона, мм: | ||
| - при диаметре стержней арматуры 3, 4, 5, 6, 8 мм | 5...60 | |
| - при диаметре стержней арматуры 10, 12, 14, 16, 18 мм | 5...90 | |
| - при диаметре стержней арматуры 20, 22, 25, 28 мм | 5...110 | |
| - при диаметре стержней арматуры 32, 36, 40 мм | 10...130 | |
| Погрешность измерения толщины защитного слоя бетона hзс, не более, мм (hзс – измеряемая толщина защитного слоя бетона, мм) |
Δhзс =±(0,05 hзс + 0,5 мм) | |
| Допускаемое отклонение оси измерителя от оси арматурного стержня, при определении расположения оси арматурного стержня, мм | ± 10 | |
| Объем памяти результатов измерений | 200 | 999 |
| Количество групп индивидуальных градуировочных зависимостей | 9 | |
| Габаритные размеры, мм: | ||
| - блока электронного | 175х90х30 | |
| - преобразователя | 160х33х40 | |
| Масса с преобразователем, не более, кг | 0,8 | |
Комплектация

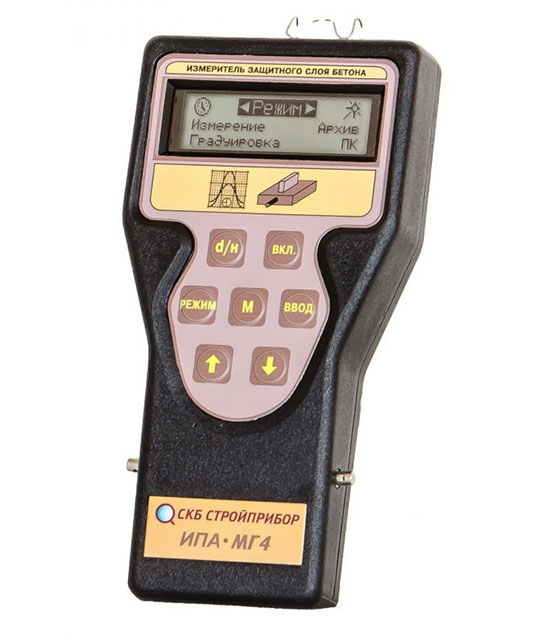

- Электронный блок

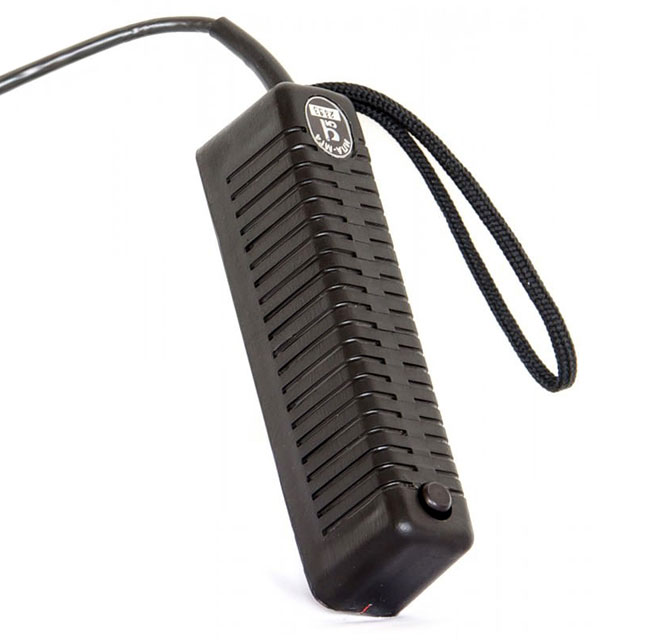

- Преобразователь
- Упаковочный кейс (сумка)
- Ремень
- Контрольный образец
- Руководство по эксплуатации
- Дополнительно для ИПА-МГ4.01: кабель связи с ПК, CD с программным обеспечением.
