Ультразвуковые приборы для контроля прочности материалов УКС-МГ4, УКС-МГ4С

Приборы УКС-МГ4, УКС-МГ4С предназначены для контроля дефектов, определения прочности бетона ультразвуковым методом в сборных и монолитных бетонных и железобетонных изделиях и конструкциях по ГОСТ 17624, определения прочности силикатного кирпича по ГОСТ 24332 и других твердых материалов на основе измерения времени распространения импульсных ультразвуковых колебаний (УЗК) на установленной базе прозвучивания. Снабжены устройством автоматического определения силы прижатия ПЭП с заданием параметров УЗК импульсов, подсветкой дисплея.

При работе с прибором УКС-МГ4 используется поверхностный, а при работе с прибором УКС-МГ4С поверхностный и сквозной методы прозвучивания.

Основные функции приборов

• Измерение времени и скорости распространения ультразвука в материалах при сквозном и поверхностном прозвучивании
• Определение прочности строительных материалов по установленной градуировочной зависимости
• Оценка прочности бетонов неизвестного состава по градуировочным характеристикам ЦНИИОМПТ
• Возможность установки индивидуальных градуировок для различных видов стройматериалов
• Определение глубины трещин
• Поиск дефектов по аномальному уменьшению скорости распространения ультразвука
• Архивация получаемой в результате измерений информации в памяти прибора, с фиксацией времени, даты, вида, характеристики стройматериала и коэффициента вариации (объем памяти 10000 результатов).
• Передача информации, полученной в результате измерений, на ПК

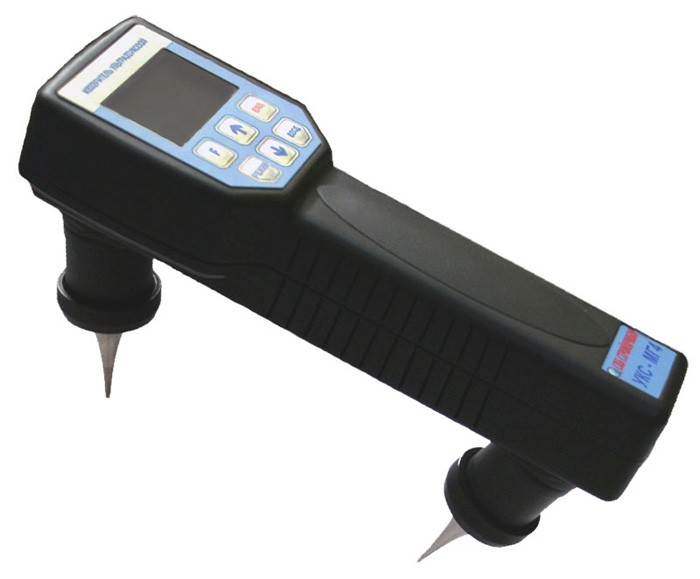

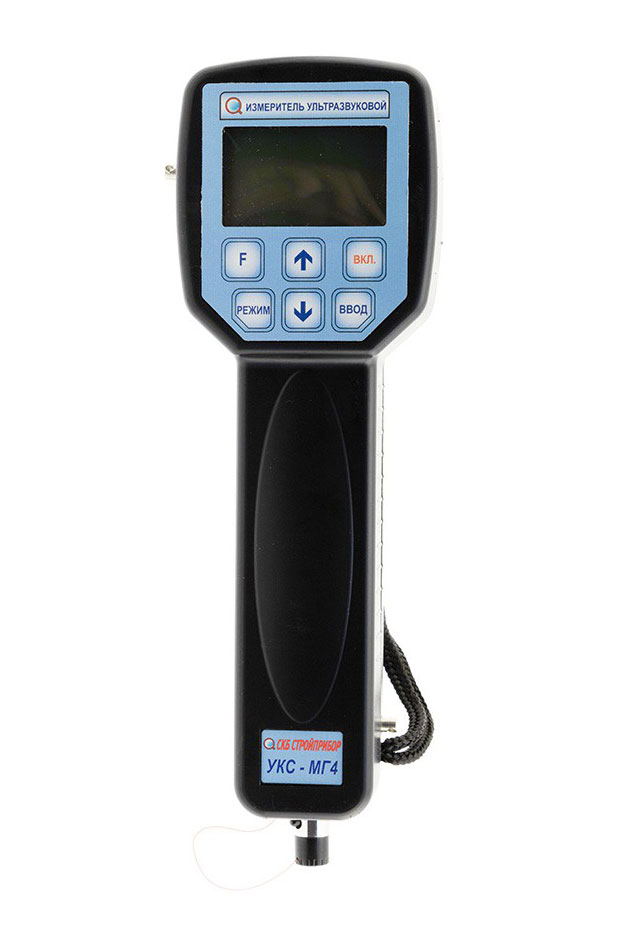

Электронный блок прибора совмещен с преобразователями для поверхностного прозвучивания (база 120мм), что обеспечивает удобство в работе, малые габариты и вес.

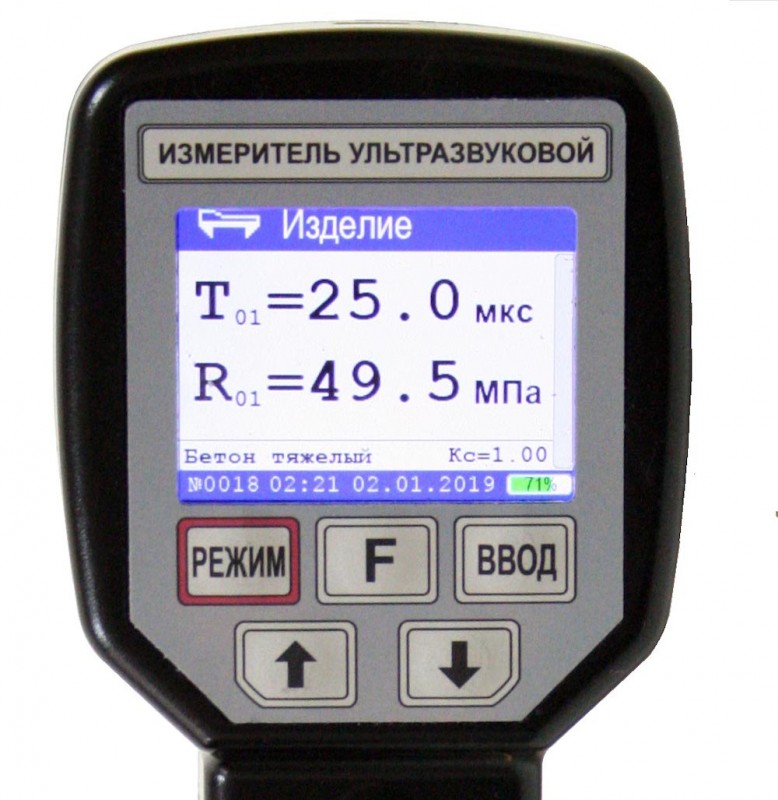

С 10.01.2020 г освоен выпуск новой версии прибора УКС-МГ4.04 с увеличенным цветным дисплеем и регулируемой подсветкой. В приборе добавлены дополнительные функции:

• Корректировка скорости распространения УЗК в зависимости от влажности, в соответствии с ВСН 66 30 – 72
• Определение динамического модуля упругости бетона по измеренной скорости и введенной в прибор значениях плотности и поправочного коэффициента

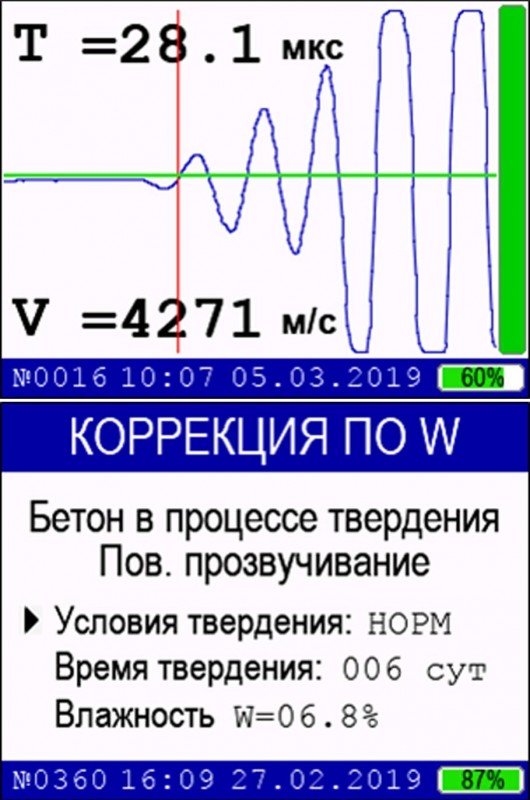

• Вывод графика ультразвукового сигнала с возможностью точной настройки параметров приемника прибора

Область применения приборов - строящиеся и эксплуатируемые здания и сооружения, гидротехнические сооружения, сооружения с затрудненным двухсторонним доступом к контролируемым участкам, предприятия стройиндустрии.

Примечание: В соответствии с ГОСТ 18105 ультразвуковой метод отнесен к косвенным методам определения прочности бетона. В связи с чем, определение прочности бетона производится по предварительно установленным градуировочным зависимостям между прочностью бетона, установленной одним из разрушающих или прямых неразрушающих методов, и косвенными характеристиками прибора.

Технические характеристики

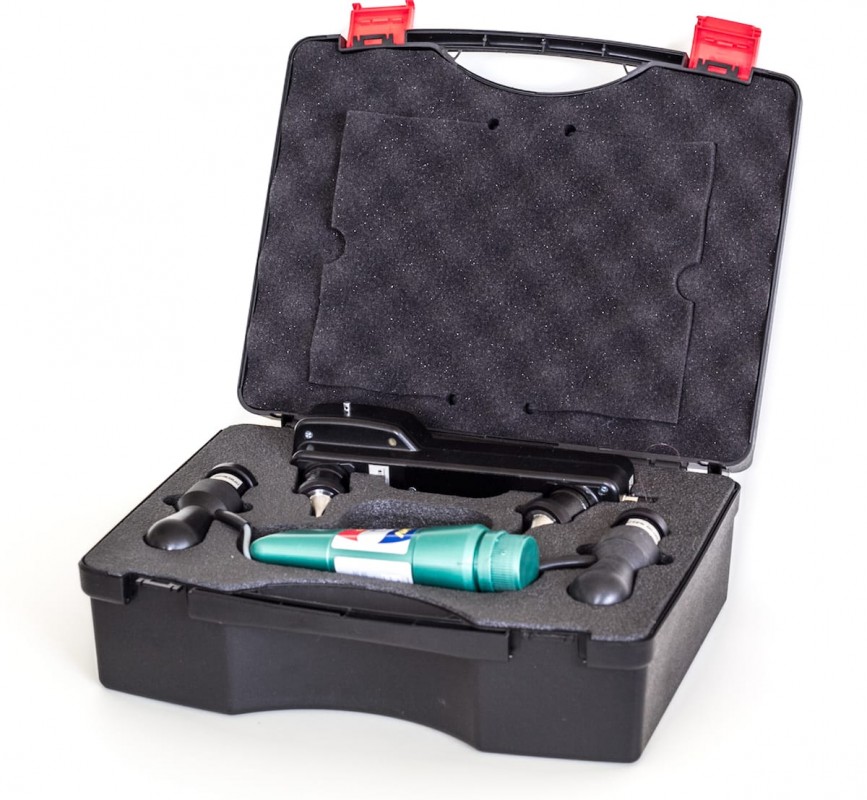

Комплектация

• Электронный блок, совмещенный с ПЭП для поверхностного прозвучивания
• Контрольный образец
• Упаковочный кейс
• Кабель связи с ПК
• CD с программным обеспечением
• Руководство по эксплуатации
• Дополнительно для УКС-МГ4С: ПЭП для сквозного прозвучивания, ремень, литол
