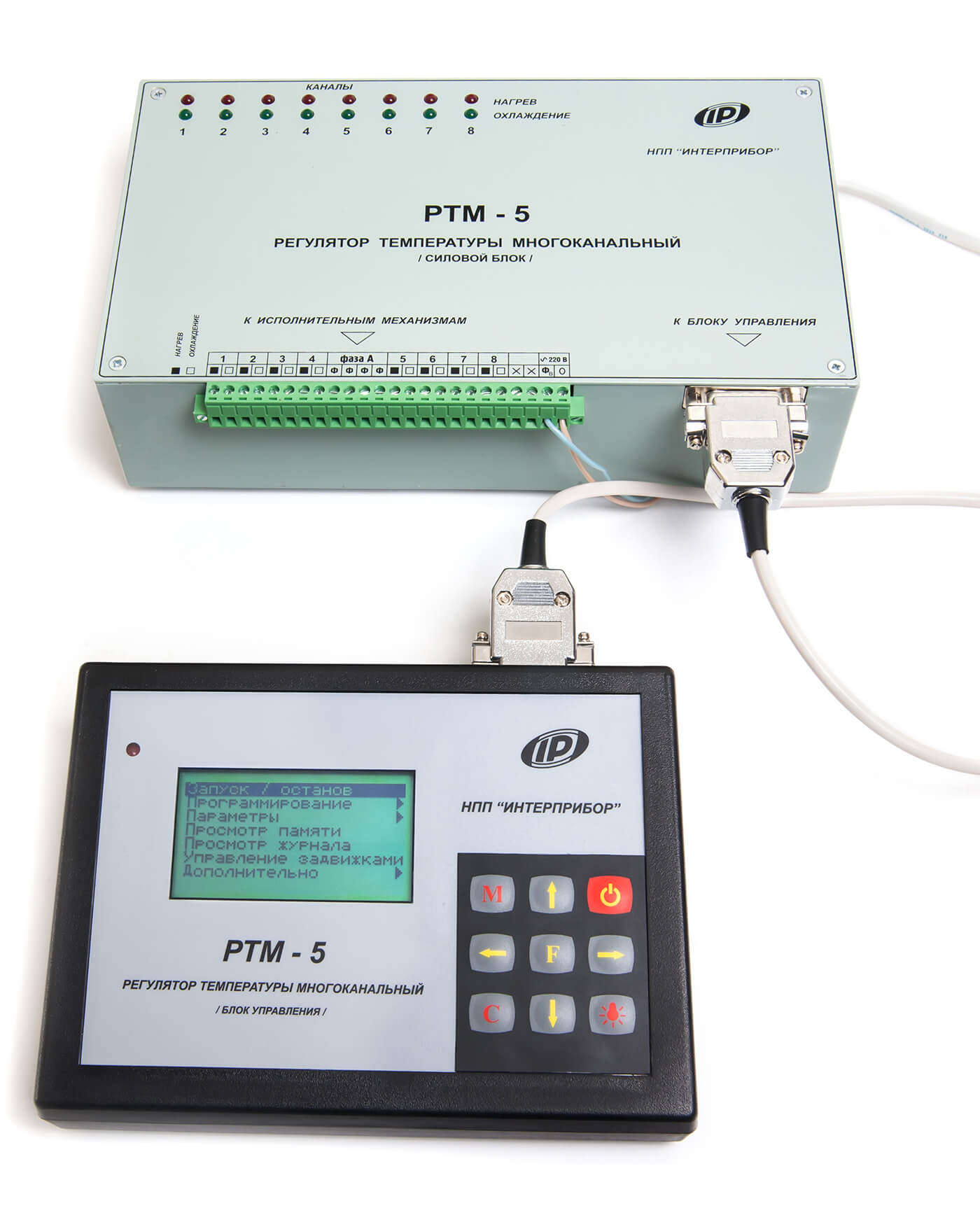

Система управления ТВО бетона РТМ-5

Система обеспечивает программное автоматическое управление процессами тепловлажностной обработки (ТВО) железобетонных изделий на предприятиях стройиндустрии по 8 независимым каналам. Она позволяет автоматизировать технологические установки циклического и непрерывного действия: ямные и туннельные пропарочные камеры, термоформы, кассетные установки и т.п.

Система управления ТВО бетона РТМ-5 предназначена для:

• программного автоматического управление процессами тепловлажностной обработки (ТВО) железобетонных изделий на предприятиях стройиндустрии;
• автоматизации технологических установок циклического и непрерывного действия: ямных и туннельных пропарочных камер, термоформ, кассетных установок и т.п.;
• управления тепловой обработкой в паровоздушной среде (в т.ч. при работе с парогенераторами), в продуктах сгорания природного газа, при электро- и инфракрасном прогреве бетона.

Основные функции

• Индивидуальное программирование режимов работы каждого из 8 каналов
• Память 16 режимов работы для быстрого программирования
• Оперативное формирование и редактирование температурно-временных диаграмм работы, включающих нагрев, изотермическое выдерживание и охлаждения
• Задание режимов работы в линейной и полиномиальной форме
• Формирование двухпозиционного или широтно-импульсного алгоритмов регулирования температуры с задаваемыми: гистерезисом, амплитудой и периодом
• Отображение процессов регулирования в графической и цифровой форме по каждому каналу на графическом дисплее с подсветкой
• Архивация процессов термообработки и их просмотр на дисплее РТМ-5 и на мониторе компьютера индивидуально по каждому каналу и по 8 каналам одновременно
• Контроль и индикация состояния исполнительных органов и датчиков
• Сигнализация аварийных ситуаций
• Автоматическая корректировка режимов прогрева при технологических нарушениях, в т.ч. при перерывах в подаче и ухудшении параметров теплоносителя
• Выбор режимов работы блока управления посредством клавиатуры и системы меню
• Автоматическое ведение журнала термообработки (пропарки)
• Русский и английский язык меню и текстовых сообщений

Состав системы автоматического управления

• Блок автоматического программного управления на 8 камер
• Силовой блок управления исполнительными органами нагрева - 8 каналов
• Цифровые датчики температуры - 3 вида исполнения
• Исполнительные органы систем нагрева и охлаждения (вентиляции, пароудаления): задвижки с реверсивным электроприводом, силовые контакторы, электропневмоклапаны*
  Ссылки на производителей:
   – Армагус www.armagus.ru
   – Авангард www.saz-avangard.ru
   – Regada www.regada.sk, www.technopolus.ru
• Линии связи РТМ-5 с датчиками температуры и исполнительными органами (кабельная продукция)*
• Прибор ТЕРМОТРАНСФЕР для считывания информации с РТМ-5, ее хранения и передачи на компьютер (может обслуживать до 30 территориально удаленных РТМ-5)
• Коммуникации для связи с компьютером*
• Сервисная компьютерная программа
• Блок связи с ПК по RS-485 для удаленного доступа и управления

* - комплектуются заказчиком самостоятельно.

Преимущества

• Полный комплекс средств для автоматизации процессов ТВО бетона
• Высокая помехоустойчивость и надежность управления
• Адаптивные алгоритмы, предотвращающие "тепловые удары" и деструкцию бетона при термообработке
• Защита от сетевых помех и от пропадания напряжения питания
• Автоматическая коррекция программы ТВО при дефиците тепловой энергии
• Дистанционный контроль и программирование режимов от ПК (новая опция)
• Цифровые термодатчики с встроенными репитерами для длинных линий связи
• Компактность, простота обслуживания и эксплуатации
• Возможность использования в качестве исполнительных механизмов любых типов электроприводных задвижек или электроклапанов
• Сервисная компьютерная программа, позволяющая дистанционно задавать и корректировать режимы тепловлажностной обработки бетона

Технические характеристики

Комплектация

• Блок автоматического управления
• Блок силовой (нагрев)
• Кабель межблочный
• Руководство по эксплуатации
• Аккумулятор АА (2 шт.) в составе блока управления
• Вставка плавкая ВП1 2А (2 шт.)
• Блок связи с ПК по RS-485
• Кабель связи c ПК
• Программа связи с ПК на CD
• Руководство по эксплуатации
• Паспорт
• Схема подключения
• Сертификат о калибровки (1 год)
