Измерительный комплекс ТЕРЕМ-4

Измерительный комплекс ТЕРЕМ-4 предназначен для длительного мониторинга состояния сложных технических объектов (зданий, сооружений, мостов, строительных конструкций), технологических процессов и других применений.

Данные измерительные комплексы обеспечивают сбор и регистрацию во времени показаний датчиков различных физических величин:

• линейных и угловых перемещений,
• давления
• силы
• напряжений и деформаций,
• тепловых потоков,
• влажности,
• температуры и других параметров.

Измерительный комплекс ТЕРЕМ-4 поставляется в трех модификациях:

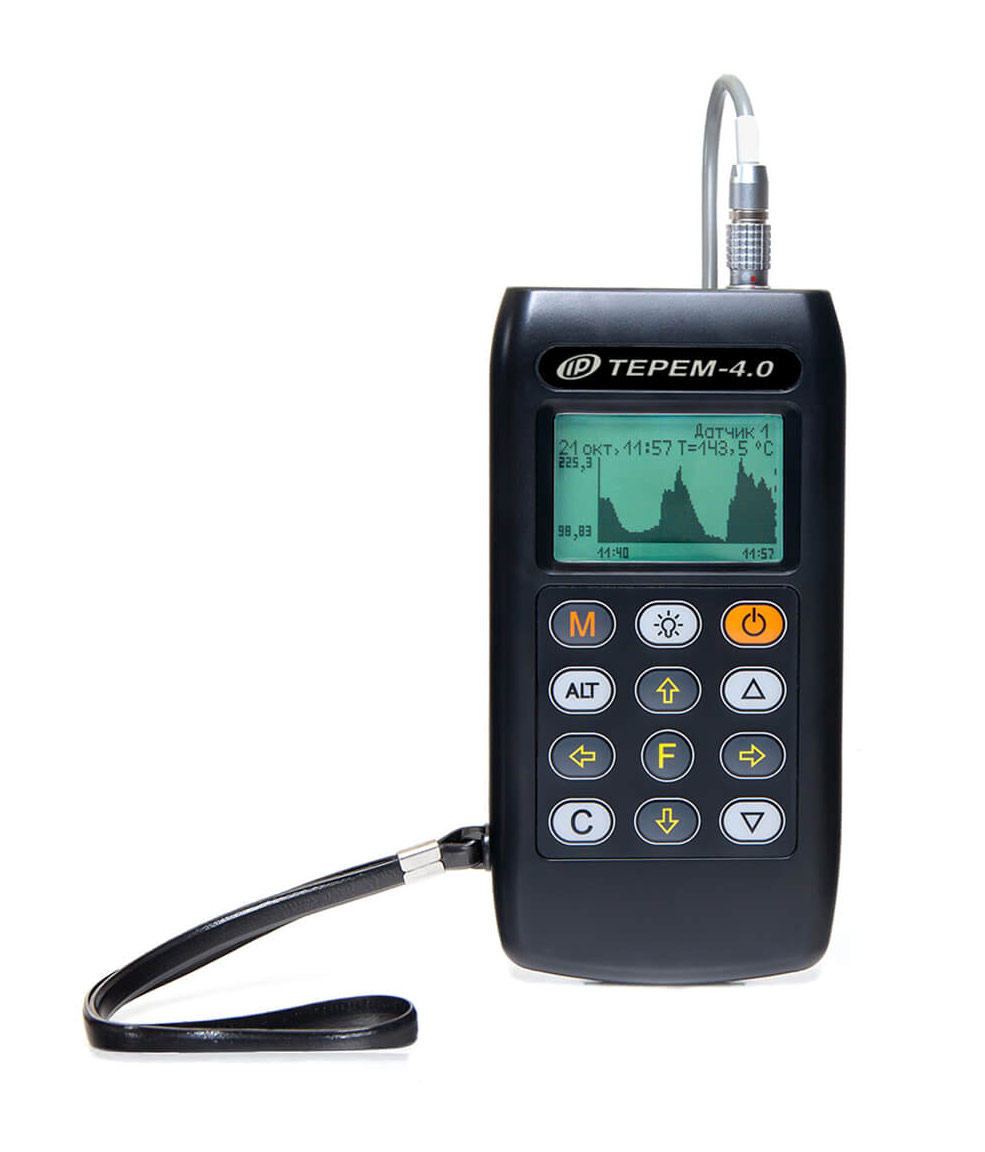

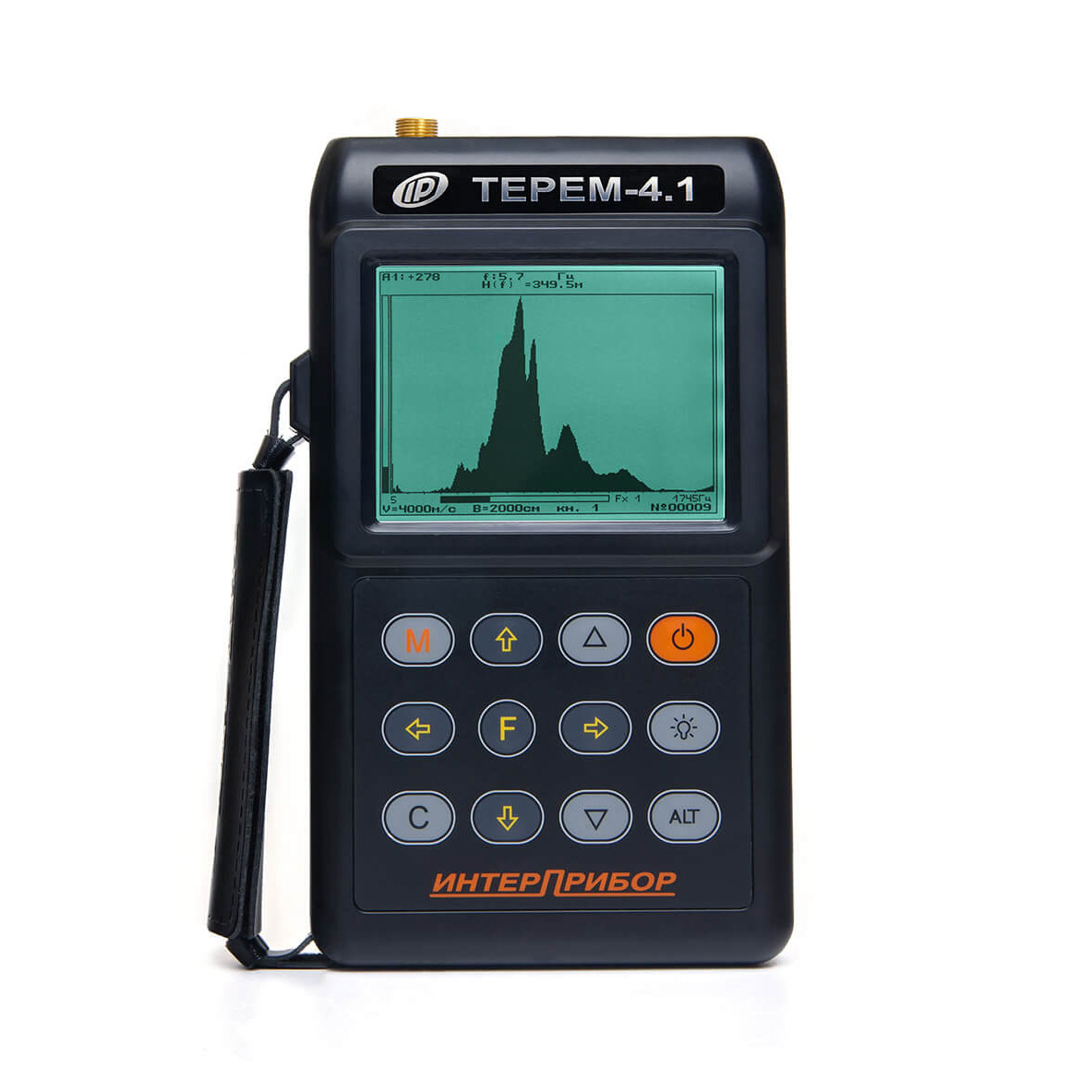

• ТЕРЕМ-4.0, ТЕРЕМ-4.1 – приборы с проводной связью;
• ТЕРЕМ-4.1 GSM – прибор с GSM связью между регистрирующим блоком и ПК.

Измерительные комплексы ТЕРЕМ-4 имеют гибкую структуру и включают:

Регистрирующий блок - управляет работой измерительных модулей, собирает поступающую от них информацию и архивирует её в памяти, связан с измерительными модулями единой 4-проводной линией связи. В состав измерительного комплекса входит только 1 регистрирующий блок.

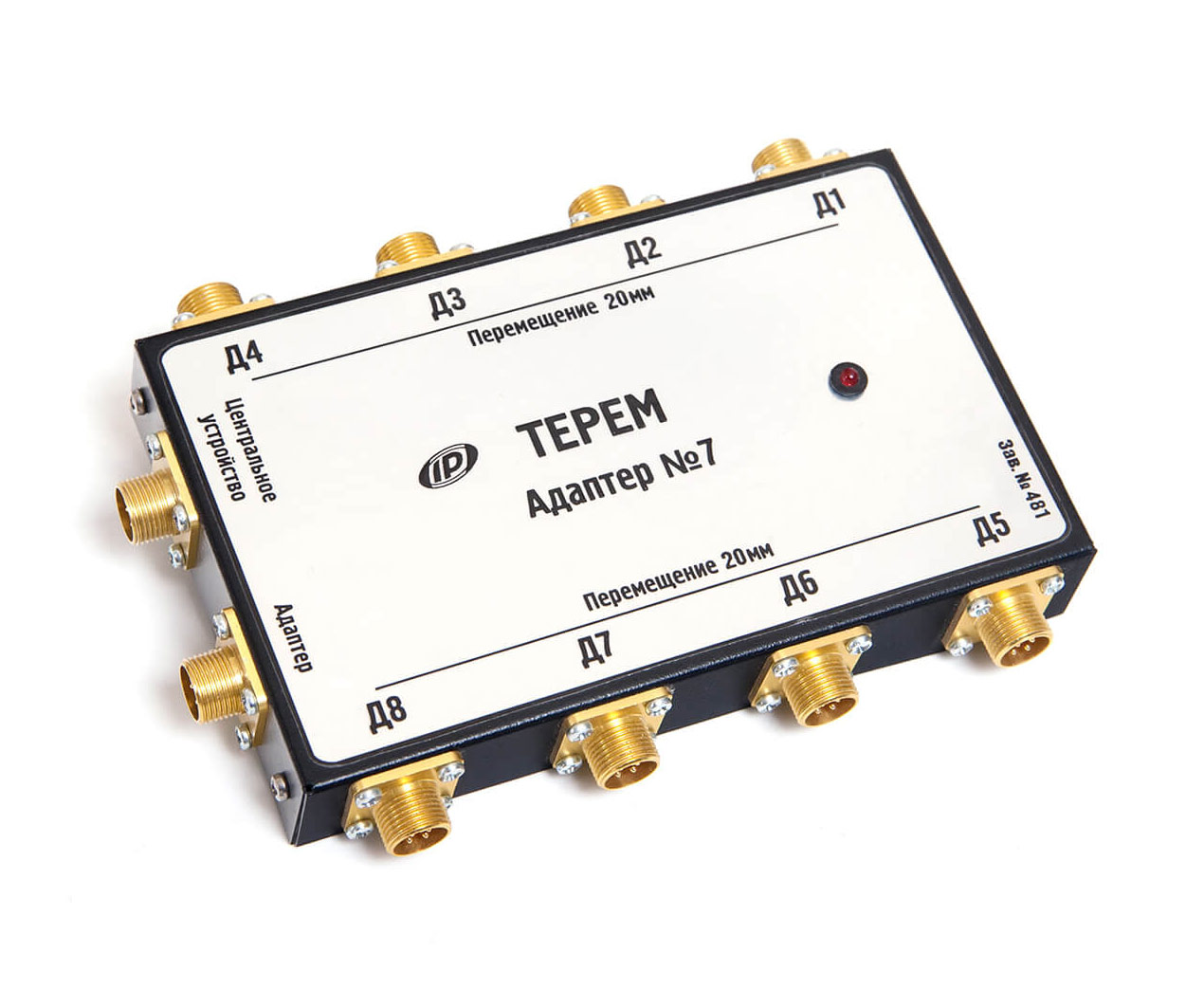

Измерительные модули - преобразуют сигналы датчиков в цифровой код, производят вычисления и передают информацию на регистрирующий блок. В состав комплексов ТЕРЕМ-4 могут входить от 1 до 32 измерительных модулей. Для заказа доступна широкая номенклатура модулей, отличающихся количеством и типами обслуживаемых датчиков. Типовые модули имеют 4, 8 или 16 каналов измерений основных величин и 1 или 2 дополнительных канала для измерения параметров окружающей среды (температуры и влажности воздуха).

Датчики физических величин - в каждом комплексе до 256 датчиков. Количество и типы датчиков подбирают исходя из технического задания заказчика. В состав комплекса могут входить следующие типы датчиков:

Конфигурацию системы формируют по техническому заданию заказчика из предлагаемой номенклатуры измерительных модулей и типов датчиков.

Основные функции

• Регистрация и отображение результатов измерений во временной области на дисплее с подсветкой в графической и табличной форме в процессе работы, их просмотр из архива
• Задание режимов работы: времени запуска, времени цикла, периода регистрации, порогов и сигнализации превышения
• Контроль локальных зон объекта посредством измерительных модулей, ориентированных на один или несколько видов датчиков
• Режим непрерывной регистрации без ограничения по времени, с автоматическим удалением блоков "старой" информации
• Автоматический переход из активного режима в режим микропотребления и обратно

Преимущества

• Малые габариты, многоканальность, многофункциональность и микропотребление
• Инжиниринговая проработка заказов
• Большой выбор готовых технических решений для различных сфер применения, в том числе:
•  – системы мониторинга трещин и углов наклона зданий и сооружений;
•  – многоканальные тензометрические комплексы (в т.ч. для наблюдения за деформацией несущих элементов строительных конструкций);
•  – системы мониторинга температуры и влажности грунтовых оснований дорог;
•  – многоканальные системы измерения температуры различных объектов (например, мониторинг температуры бетона при изотермическом выдерживании или электропрогреве) или температуры и влажности окружающего воздуха ;
•  – системы определения термического сопротивления и сопротивления теплопередаче строительных конструкций;
• Широкая номенклатура измерительных датчиков
• Возможность подключения к регистрирующему блоку нескольких измерительных модулей по единой линии связи упрощает установку комплекса на объект с большим количеством зон контроля
• Аккумуляторное питание и микропотребление гарантируют длительное время автономной работы, а наличие встроенного зарядного устройства позволяет быстро восстановить работоспособность
• Модификации с проводной и беспроводной GSM связью
• Сервисная компьютерная программа, позволяющая выполнять просмотр и анализ процессов, архивацию, документирование и обработку информации

Технические характеристики

* - для цифровых датчиков длина линии связи может быть увеличена до 200 м.

Комплектация

• Регистрирующий блок, чехол
• Зарядное устройство USB (1 А)
• Кабель USB
• Программа связи с ПК на "Flash-визитке" / CD
• Руководство по эксплуатации, сумка
• Свидетельство о калибровке
