Трассоискатель Сталкер 80-12

Трассоискатель «Сталкер 80-12» предназначен для определения планового положения и глубины залегания коммуникаций, обследования участков местности перед проведением земляных работ.

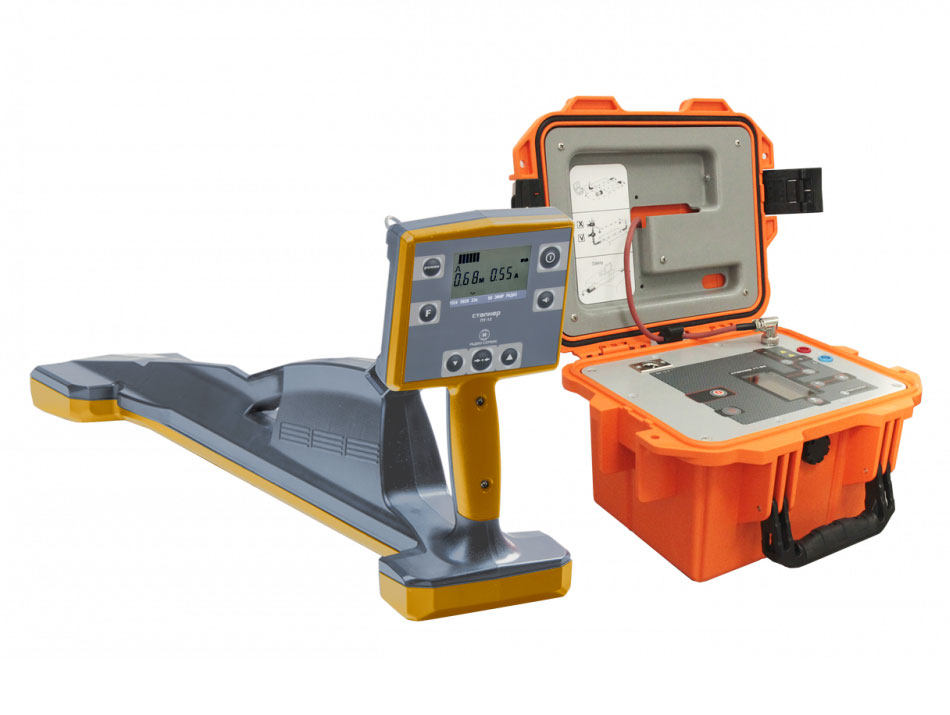

В комплект поставки «Сталкер 80-12» входит генератор ГТ-80 и приемник ПТ-12.

Особенности трассоискателя «Сталкер 80-12»

• Простой и понятный процесс поиска подземных коммуникаций;
• Дистанционное управление генератором ГТ-80 через сеть GSM;
• Частота 33 кГц для бесконтактной подачи сигнала генератора в коммуникацию;
• Дальность поиска - до 10 км на глубине до 6;
• «РАДИО» частота (пассивная) для поиска трассы без генератора;
• Бесконтактная подача поискового сигнала при помощи передающих клещей КИ-50 или КИ-100;

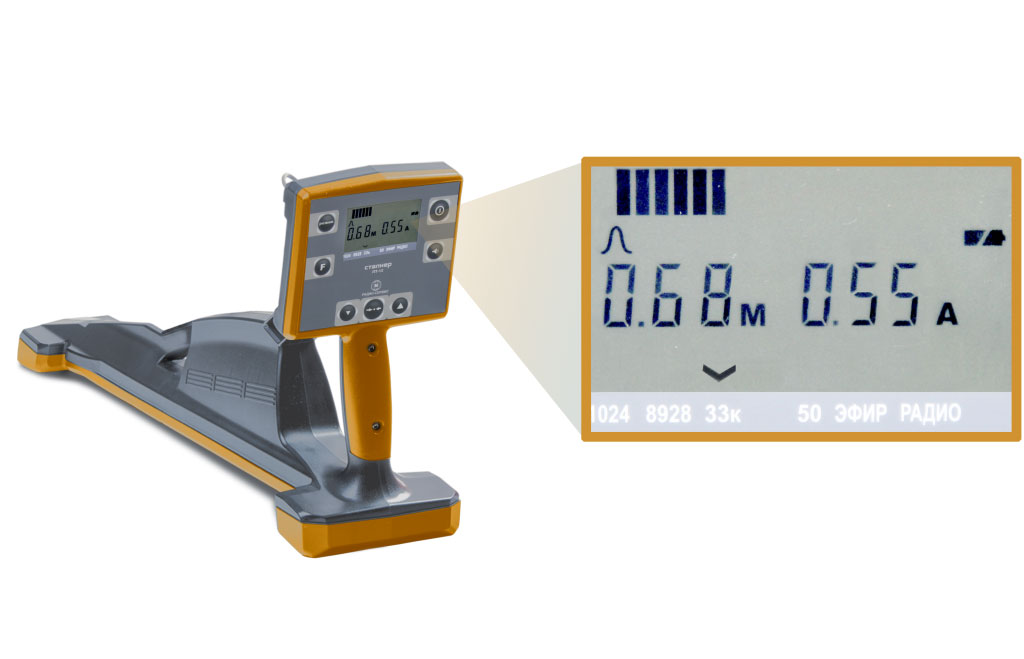

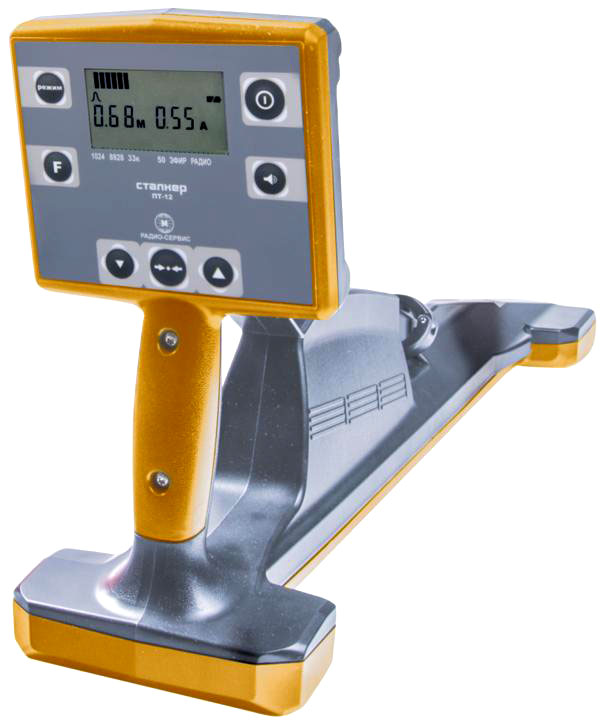

Приемник ПТ-12

Приёмник совместно с генератором обеспечивает определение планового положения кабельных линий и металлических трубопроводов (коммуникаций) с указанием отклонения от её оси с одновременной индикацией глубины залегания коммуникации и силы протекающего по ней тока рабочей частоты от генератора.

Приёмник имеет ступенчатую регулировку усиления входного сигнала с шагом 6 дБ (каждый шаг изменяет усиление в два раза).

Приёмник без применения генератора обеспечивает работу на рабочих частотах:

• «50 Гц» – поиск коммуникаций (кабельных линий) по наведенным сигналам токов промышленной частоты;
• «ЭФИР» и «РАДИО» – поиск коммуникаций по наведенным сигналам телефонных и трансляционных каналов.

Диапазон напряжения питания от 7,5 до 5,2 В. Питание осуществляется от никель-металлогидридного (Ni-Mh) аккумулятора номинального напряжения «6 В», емкостью «2000 мА*ч» или от пяти сменных элементов питания типоразмера АА, устанавливаемых в батарейном отсеке. Допускается применение пяти аккумуляторов типоразмера АА номинального напряжения «1,2 В».

Особенности приемника ПТ-12

• Легкий, ударопрочный, брызгозащищенный корпус.
• Жидкокристаллический антибликовый дисплей с подсветкой.
• Встроенный динамик.
• Автоматическое определение глубины залегания и силы тока в коммуникации, в том числе и в пассивном режиме на частоте 50 Гц.
• Режимы поиска: острый максимум, пологий максимум, минимум.
• Изменение тональности сигнала в зависимости от расположения оператора относительно оси коммуникации.

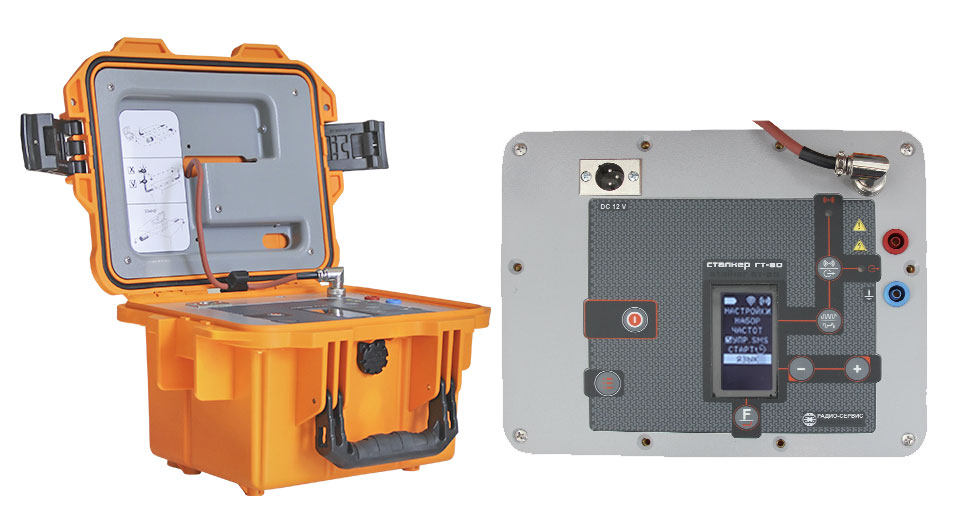

Генератор ГТ-80

Генератор предназначен для подачи в линии исследуемых коммуникаций поисковых сигналов для их последующего обнаружения трассопоисковыми приемниками серии «Сталкер» или иными трассопоисковыми приемниками, имеющими соответствующие частоты.

Питание генератора осуществляется от двух встроенных герметичных необслуживаемых свинцово-кислотных аккумуляторов 6 В, 12 А/ч или от внешнего источника постоянного тока «12 В», обеспечивающего необходимую мощность.

Генератор имеет самоконтроль напряжения питания и сигнализируют о его снижении в диапазоне от 11,0 до 10,5 В. При снижении напряжения ниже 10,5 В происходит его самоотключение.

Генератор по каналу беспроводной связи «Bluetooth» имеет связь со смартфоном для дистанционного управления SMS-командами.

Особенности генератора ГТ-80

• Мощность и ток до 80 Вт, 12 А.
• Встроенный индуктор обеспечивает наведение сигнала 33 кГц в линию с поверхности земли.
• Дистанционное управление генератором через сеть GSM.
• Отложенный старт.
• Бесконтактная подача сигнала при помощи передающих клещей КИ-50 или КИ-100.
• Быстрое автоматическое согласование с нагрузкой для простоты использования.
• Совместим со всеми приемниками серии «Сталкер».
• Работа с приемниками других производителей.
• Питание от встроенного аккумулятора с возможностью подключения внешнего источника (12 В, 220 В).
• Влагозащищенный, ударопрочный корпус (IP 54).

Технические характеристики приемника ПТ-12

Технические характеристики генератора ГТ-80

Комплектация

• Приемник "Сталкер" ПТ-12 – 1 шт.
• Руководство по эксплуатации на ПТ-12 – 1 шт.
• Телефоны головные – 1 шт.
• Блок питания 12 В, 0,5 А – 1 шт.
• Батарейный отсек 5*АА – 1 шт.
• Сумка приемника для приемника ПТ-24, ПТ-14, ПТ-12 – 1 шт.
• Упаковка (при отдельной поставке приемника) – 1 шт.
• Генератор "Сталкер" ГТ-80 – 1 шт.
• Рководство по эксплуатации на генератор ГТ-80 – 1 шт.
• Блок питания генератора 12 В, 3 А – 1 шт.
• Кабель питания 12 В – 1 шт.
• Штырь заземления 50 см, нержавеющая сталь – 1 шт.
• Катушка с проводом 10 м, для генератора "Сталкер", красная – 1 шт.
• Катушка с проводом 10 м, для генератора "Сталкер", синяя – 1 шт.
• Зажим изолированный типа "крокодил", d30, красный – 1 шт.
• Зажим изолированный типа "крокодил", d30, синий – 1 шт.
• Сумка для принадлежностей генератора "Сталкер" – 1 шт.
