Трассоискатель Сталкер 75-14 с GPS/ГЛОНАСС модулем

Трассоискатель Сталкер 75-14 предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей с дальнейшим картографическим анализом.

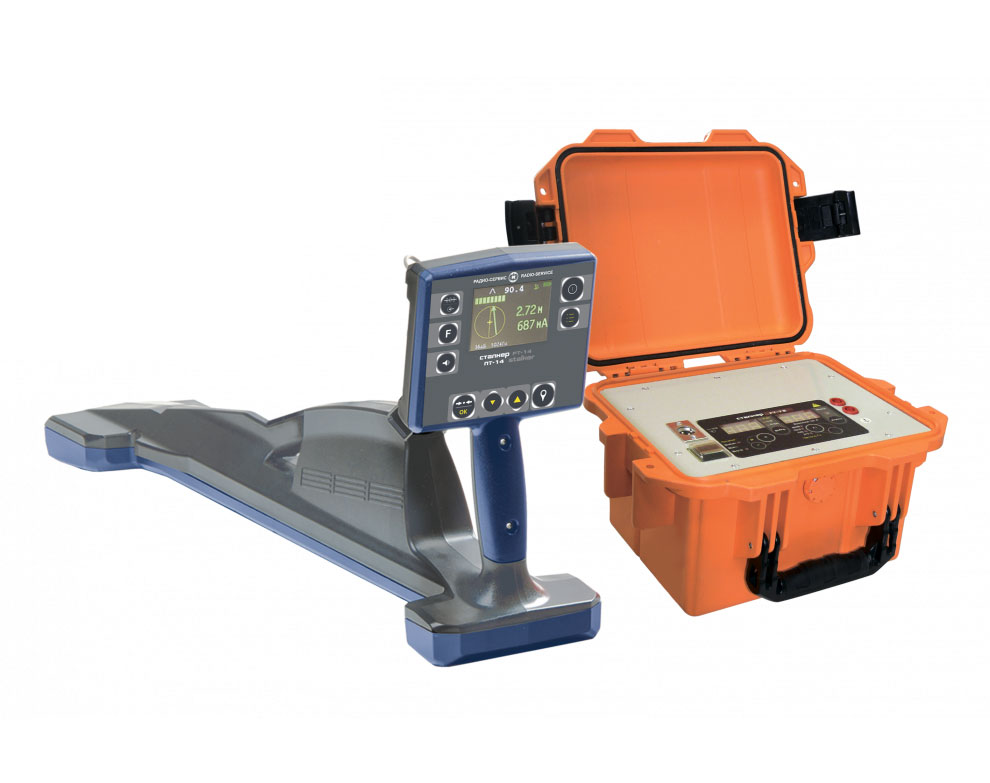

В комплект поставки трассоискателя «Сталкер 75-14» входит генератор ГТ-75 и приемник ПТ-14 со встроенным GPS/ГЛОНАСС модулем (Li-Ion).

Особенности трассоискателя Сталкер 75-14:

• функция «Компас» - схематическое отображение коммуникаций на дисплее приемника;
• трассировка и координирование местоположения во всемирной системе координат;
• связь с компьютером по Bluetooth , память на 10000 измерений;
• встроенный с GPS/ГЛОНАСС модуль
• высокоточное позиционирование (до 1 см.) совместно с GPS RTK – планшетом PrinCe LT700H;
• возможность использования смартфона вместо внешнего GPS/ГЛОНАСС-модуля
• для служб газовых служб отдельно выделены частоты ЭХЗ для работы без генератора;
• трассоискатель Сталкер 80-14 автоматически отображет глубину и силу тока (даже в пассивных режимах);
• дистанционное управление генератором через сеть GSM;
• частота 33 кГц для бесконтактной подачи сигнала генератора в коммуникацию;
• поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора;
• наличие пяти рабочих частот и регулируемая выходная мощность генератора ГТ-75 (от 10 до 75 Вт). Данный генератор входит в комплект деффектопоисковых комплексов Сталкер: 75-24, 75-14, 75-12;
• меню приемника ПТ-14 на русском и английском языках.

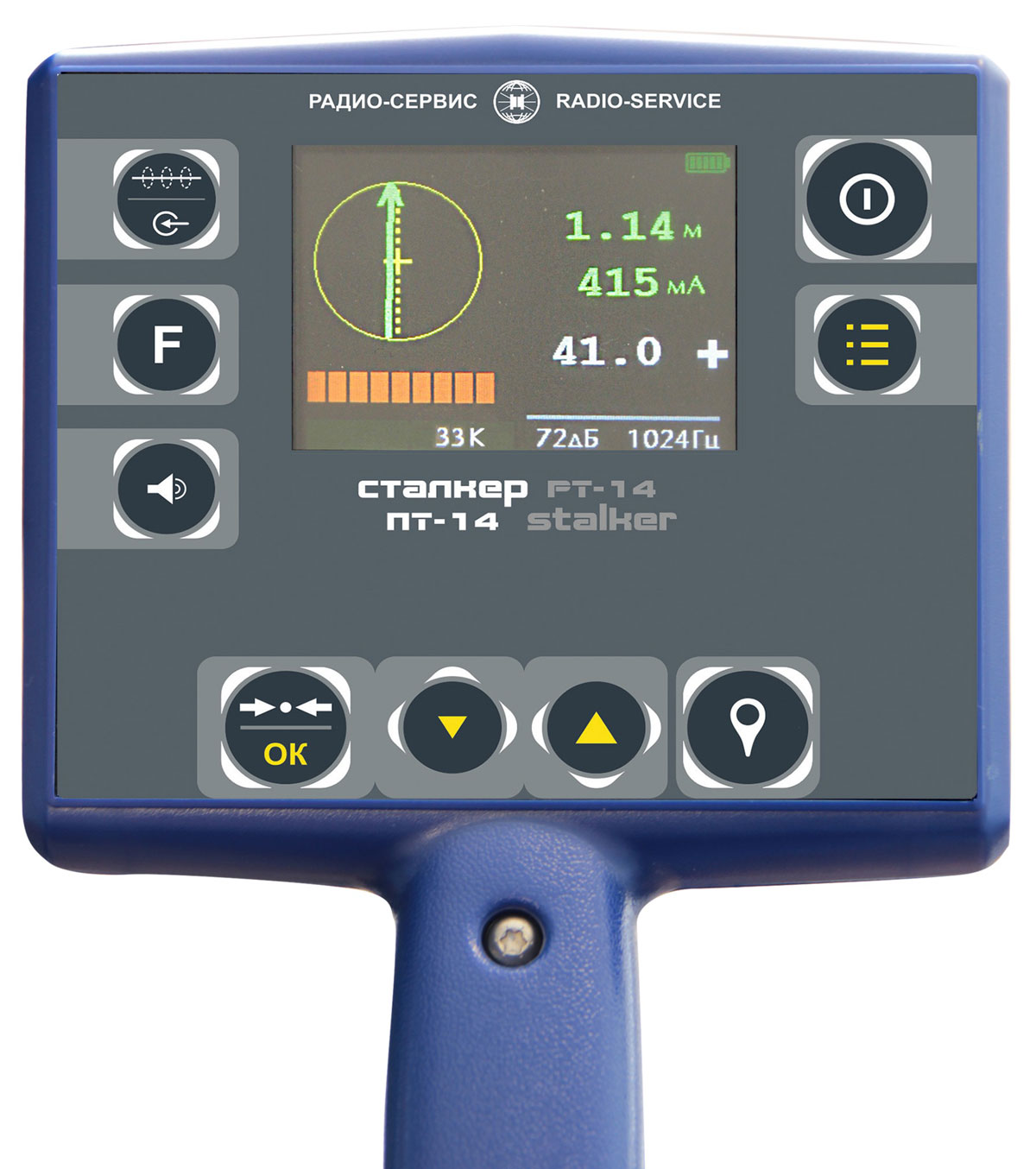

Приемник Сталкер ПТ-14 с GPS/ГЛОНАСС модулем (Li-Ion)

Приёмник совместно с генераторами ГТ-15, ГТ-75, ГТ-80 обеспечивает обследование кабельных линий и трубопроводов (коммуникаций):

• определение планового положения и направления коммуникации с указанием отклонения от её оси с одновременной индикацией глубины залегания коммуникации и силы протекающего по ней тока рабочей частоты (режим «ТРАССА»);
• определение мест повреждения изоляции коммуникаций с одновременным определением ее планового положения и глубины залегания (режим «ТРАССА-ДАТЧИК»);
• отбор жил кабеля, определения мест короткого замыкания или обрыва в кабеле или проводке (совместно с мини-датчиком МД-01).

Приёмник без применения генератора обеспечивает на рабочих частотах:

• «50 Гц» и «550 Гц» – поиск коммуникаций (кабельных линий) по наведенным сигналам токов промышленной частоты;
• «100 Гц» и «300 Гц» – поиск коммуникаций и мест повреждения изоляции трубопроводов по сигналам электрохимической защиты (ЭХЗ);
• «550 Гц» и «1450 Гц» – поиск замыкания на землю воздушных линий (ВЛ) по гармоникам токов промышленной частоты;
• «Эфир» – поиск коммуникаций по наведенным сигналам телефонных и трансляционных каналов в диапазоне частот от 48 Гц до 14 кГц.
• «РАДИО» – поиск коммуникаций по наведенным сигналам трансляционных каналов в диапазоне частот от 10 кГц до 36 кГц.

Приемник позволяет записать в память показания отображаемых значений, в том числе с привязкой к координатам, полученным от встроенного (для модификации приемника со встроенным GPS/ГЛОНАСC модулем) или внешнего GPS-устройства (в том числе и смартфона) и передать их в персональный компьютер или устройство с ОС Android для последующего анализа.

Приемник ПТ-14 обеспечивает непрерывное отображение на дисплее всех необходимых параметров:

• Функция «Компас» с указанием направления тока (от генератора/к генератору) для исключения случайного перехода на «чужую» коммуникацию.
• Шкалы «максимума» и «минимума».
• Глубины залегания и силы тока коммуникации на всех активных частотах.
• Шкала «зонд» – для определения мест повреждений.
• Полярность сигнала – в месте повреждения изоляции происходит смена знака «+» на «-».
• Функция направления тока (от генератора/к генератору), для исключения случайного перехода на «чужую» коммуникацию.
• Режим острый максимум.

Запись в память приемника ПТ-14:

• уровня сигналов с магнитных антенн и по входу «ЗОНД»;
• направления к коммуникации;
• показания глубины залегания коммуникации и величины тока в ней;
• направления поискового тока;
• относительной полярности разности потенциалов по входу «ЗОНД»;
• фазы сигнала по входу «ТРАССА»;
• рабочих частот;
• местные дата и время в момент снятия показаний по информации GPS;
• координат места снятия показаний по информации GPS.

Приемник ПТ-14 имеет облегченную конструкцию и весит всего 1,7 кг.

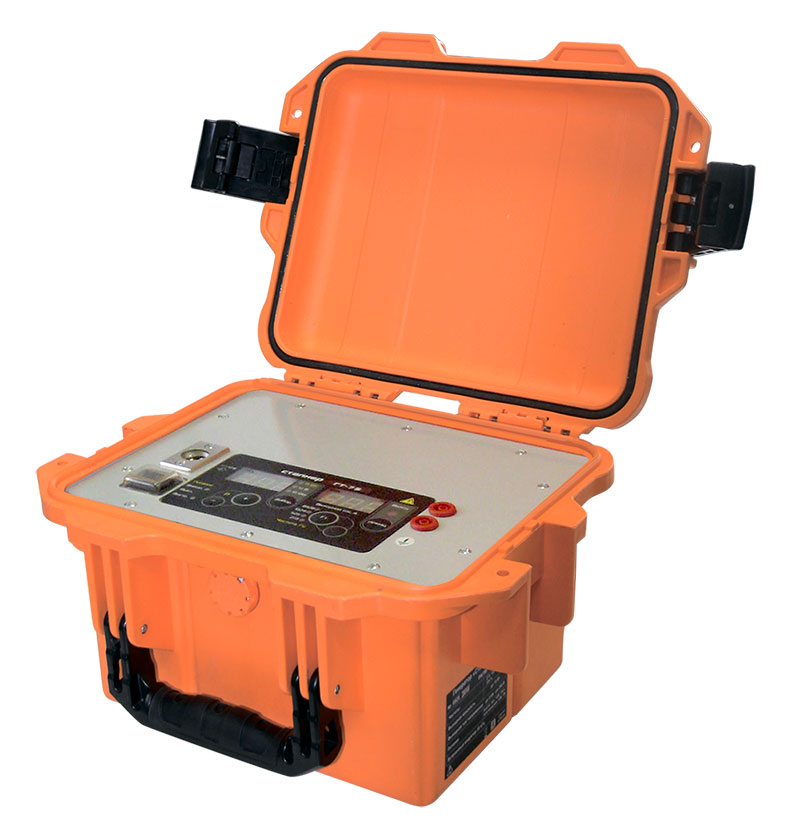

Генератор ГТ-75

Генератор предназначен для подачи в линии исследуемых коммуникаций рабочих сигналов и совместно с приемниками серии «Сталкер» позволяют определить конфигурацию трассы, глубину залегания и места повреждения изоляции кабелей и трубопроводов. Форма выходного тока для ГТ-75 – синусоидальная. Генератор может эксплуатироваться с любыми приемниками, имеющими совпадающие с ним рабочие частоты.

Питание генератора осуществляется от двух встроенных герметичных необслуживаемых свинцово-кислотных аккумуляторов 6 В, 12 А/ч или от внешнего источника постоянного тока «12 В», обеспечивающего необходимую мощность.

Генератор имеет самоконтроль напряжения питания и сигнализируют о его снижении в диапазоне от 11,0 до 10,5 В. При снижении напряжения ниже 10,5 В происходит его самоотключение.

Генератор имеет 3 режима генерации:

• непрерывная генерация;
• импульсная генерация ⅔ (генерация сигнала 1 секунда, пауза 0,5 секунды);
• импульсная генерация ½ (генерация сигнала 0,5 секунды, пауза 0,5 секунды).

Особенности генератора ГТ-75

• Синусоидальная форма выходного сигнала для исключения наведенных помех на оборудование;
• Встроенный измеритель выходного напряжения, тока и импеданса для оценки качества рабочего сигнала;
• Высокая выходная мощность для работы в сложных условиях;
• Автоматическое согласование с нагрузкой для простоты использования;
• Питание от встроенного аккумулятора с возможностью подключения внешнего источника (12 В, 220 В);
• Влагозащищенный, ударопрочный корпус (IP 44).

Технические характеристики приемника ПТ-14

Характеристики переносного генератора ГТ-75

Комплектация

• Приемник «Сталкер» ПТ-14 с GPS/ГЛОНАСС модулем (Li-Ion) – 1 шт.
• Блок питания 12 В, 0,5 А – 1 шт.
• Батарейный отсек 6*АА – 1 шт.
• Bluetooth-USB адаптер – 1 шт.
• Руководство по эксплуатации на приемник "Сталкер" ПТ-14 – 1 шт.
• Сумка для приемника ПТ-12, ПТ-14, ПТ-24 – 1 шт.
• Чехол солнцезащитный для ПТ-14, ПТ-24, ПМ-2, ПМ-3 – 1 шт.
• Упаковка – 1 шт.
• Генератор "Сталкер" ГТ-75 – 1 шт.
• Рамка передающая РП-02 – 1 шт.
• Блок питания генератора 12 В, 3 А – 1 шт.
• Кабель питания 12 В – 1 шт.
• Катушка с проводом 10 м, для генератора "Сталкер", красная – 1 шт.
• Катушка с проводом 10 м, для генератора "Сталкер", синяя – 1 шт.
• Зажим изолированный типа "крокодил", d30, красный – 1 шт.
• Зажим изолированный типа "крокодил", d30, синий – 1 шт.
• Штырь заземления 50 см, нержавеющая сталь – 1 шт.
• Руководство по эксплуатации на генераторы ГТ-75 и ГТ-15 – 1 шт.
• Сумка для принадлежностей генератора ГТ-75 – 1 шт.
