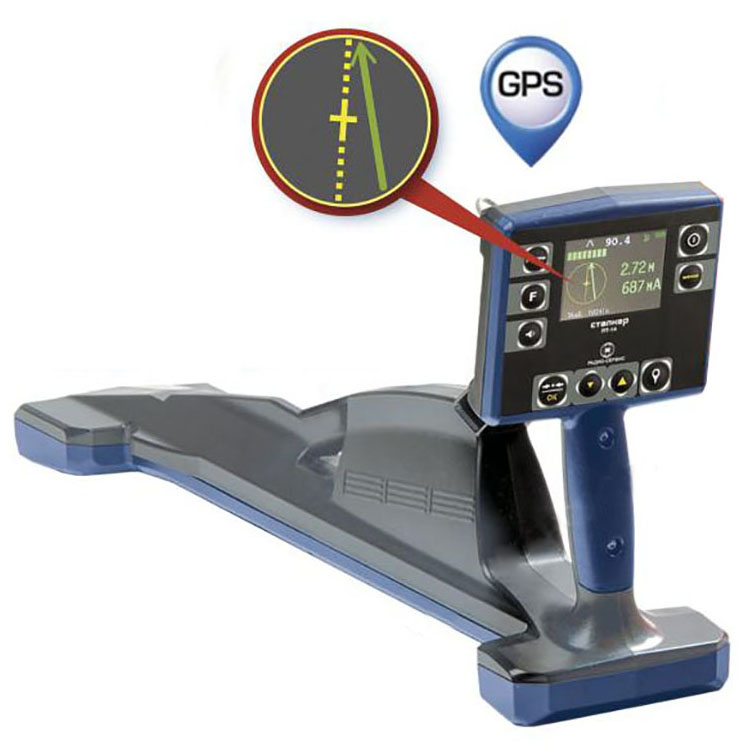

Приемник Сталкер ПТ-14

Трассоискатель Радио-Сервис Сталкер ПТ-14 разработан для специалистов коммунальных служб, предприятий энергетического комплекса и строительных организаций, для решения задач по выявлению скрытых в земле коммуникаций. Широкий диапазон рабочих частот позволяет применять прибор как в "пассивном" режиме, отслеживая магнитные поля трубопроводов и кабелей под напряжением, так и в комплекте с генератором, который упрощает локализацию и идентификацию отдельной коммуникационной линии, выполненной из металла, по наведенному электромагнитному излучению.

Приёмник ПТ-14 совместно с генераторами ГТ-75, ГТ-15 обеспечивает обследование кабельных линий и трубопроводов:

• Определение планового положения коммуникации с указанием отклонения от её оси (влево / вправо) методами «максимума» и «минимума» одновременно и указание направления тока (от генератора / к генератору);
• Непрерывный вывод на индикацию глубины залегания коммуникации и силы протекающего по ней тока рабочей частоты в режиме «ТРАССА» для частот «273 Гц», «526 Гц», «1024 Гц», «8928 Гц», «φ 8928», «33 кГц», «50 Гц», «100 Гц», «300 Гц», «550 Гц», «1450 Гц»;

• Определение мест повреждения изоляции коммуникаций с одновременным определением ее планового положения и глубины залегания (режим «ТРАССА- ЗОНД»);
• Отбор жил кабеля, определения мест короткого замыкания или обрыва в кабеле или проводке (совместно с мини-датчиком МД-01);

• Запись показаний приёмника, в том числе с привязкой к координатам, полученным от внешнего GPS модуля и передачу их в персональный компьютер.

Особенности

• Моноблочная конструкция приемника Сталкер ПТ-14 защищена от негативных внешних воздействий по классу IP54, позволяя выполнять поиск в сложных погодных условиях, а меньший вес, по сравнению с ПТ-04, снижает нагрузку на персонал в ходе продолжительного сканирования.

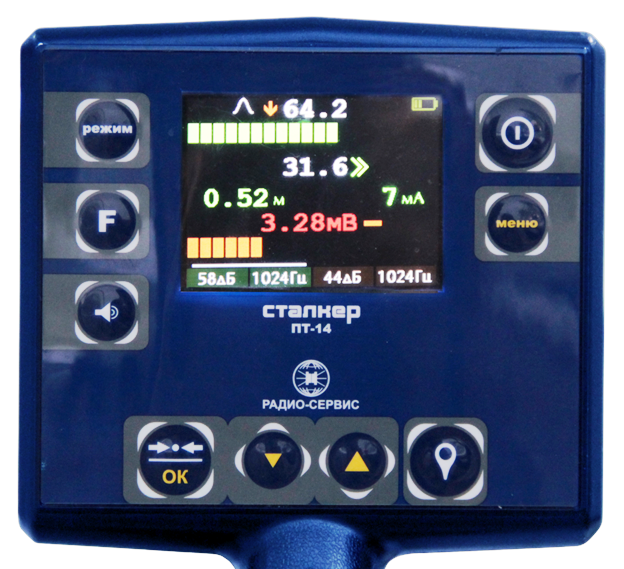

• Графический TFT-дисплей обладает высокой наглядностью, что повышает комфортность выполнения работ.
• Контроль глубины прохождения кабеля и силы тока в линии возможен на всех режимах, включая высокочастотный, кроме трассировки линий телефонной связи и проводного радиовещания.
• Режим "Компас" ускоряет трассировку протяженных линий, наглядно указывая направление коммуникации и ее повороты.
• Функции "Растяжка шкалы" и определения направления тока улучшают избирательность приемника, позволяя однозначно идентифицировать выбранную линию при высокой плотности подземных коммуникаций.

Кроме выполнения поисковых функций, приемник трассоискатель Сталкер ПТ-14 обеспечивает документирование выполняемых работ, позволяя записывать во встроенную память результаты измерений для последующего оформления отчетов. При помощи опционального GPS-модуля, со связью по Bluetooth-каналу, в ходе трассировки производится координатная "привязка" сохраняемых треков. Выгрузка сохраненных данных на ПК выполняется в беспроводном режиме, с использованием комплектного Bluetooth-адаптера. Бесплатное ПО Stalker-terminal обеспечивает экспорт треков и наложение их на карту местности.

Для расширения диагностических возможностей трассоискателя служат соответствующие опциональные принадлежности. Подключаемые датчики семейства ДКИ и "А-рамка" обеспечивают поиск мест повреждения изоляции трубопроводов. Мини-датчик МД-01 служит для диагностики небронированных кабелей с открытым доступом, например, перед укладкой, либо для поиска неисправностей на освобожденном от земли участке.

Характеристики приемника-моноблока ПТ-14

Комплектация

• Приемник трассопоисковый Радио-Сервис Сталкер ПТ-14
• Телефоны головные РЛПА.468627.001
• Блок питания приемника
• Батарейный отсек 5*АА
• Bluetooth-USB адаптер
• Руководство по эксплуатации РАМП.464333.008РЭ
• Чехол солнцезащитный
• Сумка приемника
• Упаковка РАМП.323229.015
