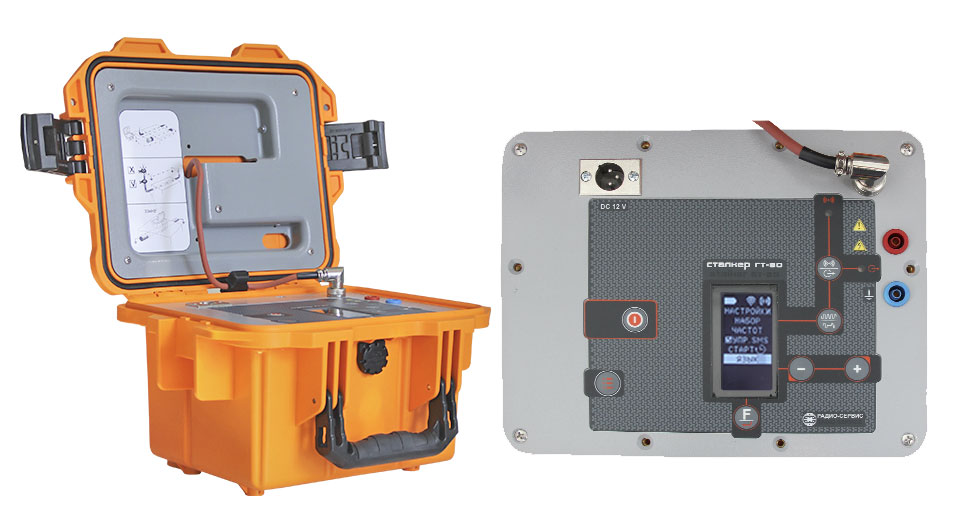

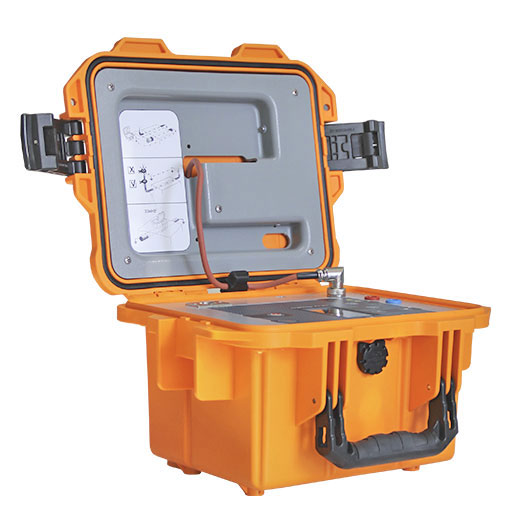

Генератор Сталкер ГТ-80
Генератор Сталкер ГТ-80 предназначен для подачи в линии исследуемых коммуникаций поисковых сигналов для их последующего обнаружения трассопоисковыми приемниками серии «Сталкер» или иными трассопоисковыми приемниками, имеющими соответствующие частоты. Форма выходного тока – синусоидальная.
Питание генератора осуществляется от двух встроенных герметичных необслуживаемых свинцово-кислотных аккумуляторов 6 В, 12 А/ч или от внешнего источника постоянного тока «12 В», обеспечивающего необходимую мощность.
Генератор имеет самоконтроль напряжения питания и сигнализируют о его снижении в диапазоне от 11,0 до 10,5 В. При снижении напряжения ниже 10,5 В происходит его самоотключение.
Генератор по каналу беспроводной связи «Bluetooth» имеет связь со смартфоном для дистанционного управления SMS-командами.
Особенности генератора ГТ-80
- Мощность – до 80 Вт, ток – до 12 А.
- Встроенный индуктор обеспечивает наведение сигнала 33 кГц в линию с поверхности земли.
- Дистанционное управление генератором через сеть GSM.
- Отложенный старт.
- Бесконтактная подача сигнала при помощи передающих клещей КИ-50 или КИ-100.
- Быстрое автоматическое согласование с нагрузкой для простоты использования.
- Совместим со всеми приемниками серии «Сталкер».
- Работа с приемниками других производителей.
- Питание от встроенного аккумулятора с возможностью подключения внешнего источника (12 В, 220 В).
- Влагозащищенный, ударопрочный корпус (IP 54).
Технические характеристики генератора ГТ-80
|
Фиксированные частоты, Гц – одночастотные – двухчастотные |
273, 526, 1024, 8928, 32768 (33кГц) 1024 (↑↓), 8928 (φ) |
| Пользовательские частоты для работы с приемниками других производителей | от 270 до 10000 (шаг установки 1 Гц) |
| Форма выходного тока | синус |
| Максимальная выходная мощность и ток |
до 5,99 кГц – 80 Вт, 12 А от 6 до 10 кГц – 60 Вт, 8 А 33 кГц – 10 Вт, 3 А |
Максимальное выходное напряжение, В | 230 (с ограничением – 30В) | Частота и мощность выходного сигнала от встроенного индуктора | 32768 Гц ± 2 Гц (33к), 10 Вт | Диапазон напряжений питания постоянного тока, В | от 10,6 до 15 | Максимальная мощность потребления от внешнего источника питания 12В, Вт | не более 100 | Время непрерывной работы в импульсном режиме при максимальной выходной мощности, ч | не менее 2 | Сопротивление изоляции между гнездами «Выход» и корпусом при напряжении 2500 В, МОм | не менее 20 |
| Габаритные размеры, мм, не более | 275х250х180 |
| Вес со встроенными аккумуляторами, кг, не более | 8,5 |
| Диапазон рабочих температур, °С | –30...+55 |
Комплектация
- Генератор «Сталкер» ГТ-80 РАПМ.435131.008 – 1 шт.
- Блок питания генератора 12 В, 3 А – 1 шт.
- Катушка с красным проводом 10 м РАПМ.685442.004 – 1 шт.
- Катушка с синим проводом 10 м РАПМ.685442.004-01 – 1 шт.
- Штырь заземления РЛПА.305177.004-01, длиной 50 см – 1 шт.
- Зажим типа «крокодил» (красный / синий) – 2 шт.
- Сумка для принадлежностей генератора – 1 шт.
- Кабель питания «12 В» РАПМ.685613.001 – 1 шт.
- Руководство по эксплуатации РАПМ.435141.008РЭ – 1 шт.
| Файлы для скачивания | |
| Руководство пользователя | Скачать |
