КРЕДО РАСЧЕТ ДЕФОРМАЦИЙ 2.0

В программе осуществляется анализ и интерпретация результатов повторяющихся геодезических измерений при наблюдениях за деформационно-осадочными процессами.

Программа КРЕДО РАСЧЕТ ДЕФОРМАЦИЙ может применяться для мониторинга состояния зданий и сооружений, для наблюдения за деформационно-осадочными процессами, контроля опасных участков и для других задач.

РЕШАЕМЫЕ ЗАДАЧИ

Программа расчет деформаций решает следующие основные задачи:

• Анализ устойчивости пунктов плановой и высотной опорной геодезической сети - контрольных пунктов.
• Анализ результатов циклов наблюдений за смещением деформационно-осадочных марок.
• Анализ результатов циклических измерений произвольных физических величин, выполненных совместно с геодезическими наблюдениями деформаций и осадок.
• Расчет абсолютных значений вертикальных осадок и плановых деформаций.
• Расчет скорости вертикальных осадок и плановых деформаций.
• Расчет крена фундамента и наклона стен сооружения.
• Расчет кривизны деформационной поверхности.
• Расчет средней осадки, неравномерности осадки, коэффициентов аппроксимирующей плоскости.
• Расчет подкрановых путей.
• Расчет деформации башенных сооружений.

КЛЮЧЕВЫЕ ПРЕИМУЩЕСТВА СИСТЕМЫ

• Привычный для пользователей КРЕДО ДАТ 4.x интерфейс.
• Широкий набор форматов входных данных, возможность настраиваемого импорта в пользовательских форматах.
• Полная поддержка форматов КРЕДО ДАТ и НИВЕЛИР.
• Возможность использования растровых подложек и векторных данных в распространенных форматах для облегчения восприятия информации и отображения внешнего вида деформируемого объекта.
• Возможность настройки форм выходной документации под требования пользователя и стандарты предприятия.

ИСХОДНЫМИ ДАННЫМИ МОГУТ БЫТЬ:

Данные, полученные в результате импорта файлов:

• проектов GDS (КРЕДО ДАТ 3.10-3.12), GDS4 (КРЕДО ДАТ 4.0-4.1), GDSM (КРЕДО ДАТ Mobile);
• проектов NIV (НИВЕЛИР 2.0-2.0);
• файлов TMD и растровых подложек (BMP, TIFF, TIF, JPG, JPEG, PNG, GIF) с файлами привязки, подготовленными в программах ТРАНСФОРМ, MapInfo, ArcView/ArcInfo, Photomod;
• файлов обменного формата AutoCAD (DXF);
• текстовых файлов произвольного формата.

Данные, введенные с клавиатуры.

ОСНОВНЫЕ ФУНКЦИИ

Анализ устойчивости контрольных пунктов каркасной сети геодезического обоснования в плане и по высоте по отношению к начальному и предыдущему циклам наблюдений в соответствии с установленными в программе допусками.

Расчет линии тренда развития деформационно-осадочных процессов на основании результатов геодезических измерений, включая различные модели аппроксимации данных: линейная функция, квадратичная парабола, периодическая функция. Для каждой из моделей выполняется расчет достоверности. Добавлена возможность прогнозирования на заданную дату с расчетом доверительных интервалов прогноза.

Вычисление параметров для отдельных деформационно-осадочных марок:

• текущая и суммарная абсолютная осадка марок с выделением цветом в таблице Пункты значений, превысивших установленные в программе допуски;
• текущее и суммарное плановое смещение марок с выделением цветом в таблице Пункты значений, превысивших установленные в программе допуски.

Расчет следующих геометрических характеристик плановых деформаций:

• дилатация – относительное изменение площади деформируемой поверхности. Вычисленные значения дилатации могут отображаться в виде изолиний равных изменений масштаба;
• сжатие и растяжение. Данные этих расчетов могут быть представлены в виде векторов и в виде изолиний равных значений;
• вращение. Данные по вращению элементов поверхности отображаются в окне Схема в виде подписей.

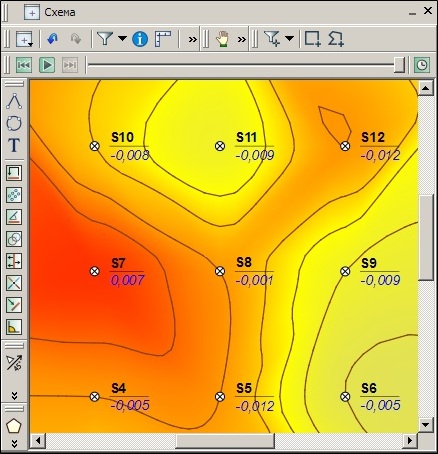

Построение и отображение при помощи изолиний и градиентной заливки следующих видов деформационной поверхности: абсолютное смещение марок по высоте, скорости смещения марок по высоте, максимальной кривизны деформационной поверхности.

Вычисление значений крена и прогиба для линейных объектов (линий профилей), наклона и кручения для башенных сооружений.

Установление допустимых значений и расчет колебаний отметок головок рельсов в одном сечении, отметок рельсов на соседних колоннах, а также контроль сужения/расширения колеи кранового пути с учетом используемого типа крана.

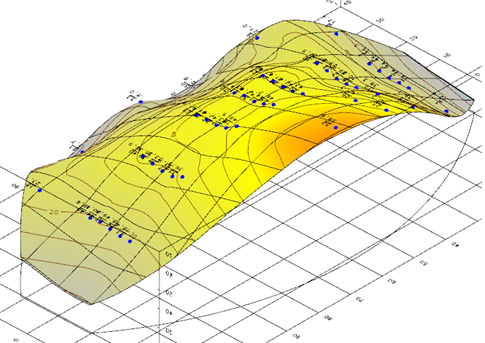

Создание полноценной трехмерной визуализации деформационной поверхности в виде ортографической или центральной проекции с возможностью просмотра динамики процессов в режиме анимации.

Вычисление параметров для пары деформационно-осадочных марок: продольный, поперечный и вертикальный сдвиги.

Создание линий профилей по маркам и вычисление движений марок профиля по высоте.

Создание пользовательских систем координат для блоков, в том числе непараллельных исходной плоскости, с возможностью автоматического расчета параметров системы координат.

Построение траекторий и векторов движения марок в плане.

Отображение и визуализация деформационной поверхности на заданные значения даты и времени.

Экспорт в чертежную модель деформационной поверхности траекторий и векторов движения марок в плане, а также дополнительных подписей.

Интерактивное решение инженерно-геодезических задач: обмер, створ-перпендикуляр, линейная и полярная засечки, проекция, пересечение, сетка точек, расчет угла.

Распределение вспомогательных элементов по слоям с возможностью управления видимостью и захватом элементов, расположенных в них.

РЕЗУЛЬТАТЫ

• Чертежи графиков по отдельным маркам и по линиям профиля:

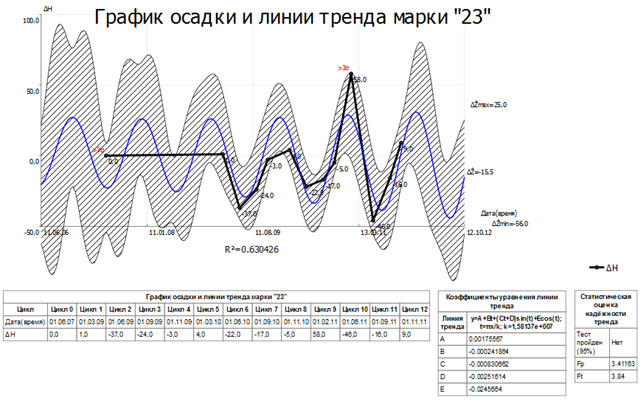

• График развития осадок во времени с вычислением коэффициентов уравнения выбранной линии тренда и указанием прогноза движения марок на указанное время. Отображение области СКО линии тренда. Вывод в подпрофильных таблицах значений дополнительных характеристик из таблицы Наблюдения.
• График развития деформаций во времени.
• График скоростей осадок.
• График двух переменных величин, изменяющихся во времени.

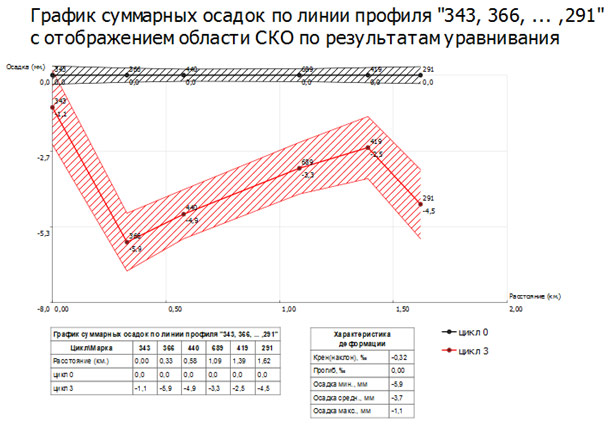

• График абсолютных осадок по линии профиля.
• Профиль подкранового пути.
• Деформация башенного сооружения.
• Чертежи деформационной поверхности, созданной по результатам абсолютных смещений по высоте, скорости смещений, максимальной кривизне деформационной поверхности в опорных точках.
• Экспорт чертежей в формат DXF, PDF, SVG.
• Схемы наблюдений и расположения марок в формате TopoXML.
• Протокол анализа устойчивости контрольных пунктов.
• Ведомости с возможностью настройки пользовательского шаблона.
• Сводные каталоги всех рассчитываемых в программе деформационных характеристик с выводом данных в формат HTML с максимальной расчетной в программе точностью.

Системно-технические требования:

Процессор: Intel Core i3/i5/i7 или аналогичный.

ОЗУ: не менее 4 ГБ.

Операционная система:

• Microsoft Windows 7 Service Pack 1,
• Microsoft Windows 7 x64 Service Pack 1,
• Microsoft Windows 8.1,
• Microsoft Windows 8.1 x64,
• Microsoft Windows 10 x64,
• Microsoft Windows 10 x86.

Примечания:

Для обеспечения функционирования программного продукта требуется Система защиты Эшелон II, включающая аппаратный ключ защиты USB. Аппаратный ключ защиты может быть установлен как на том же компьютере, где запускаются приложения, так и на одном из компьютеров сети организации.
