Трассоискатель Успех АГ-309.60Н
Бесплатное обучение
и демонстрация!
Трассоискатель предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов), на глубине до 10 м и удалении до 5 км от места подключения генератора поиска неисправностей кабельных линий, а также позволяет в кратчайший срок и с большой надежностью проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.
Рекомендуемые области применения
- Энергетика с протяженными коммуникациями
Функции и решаемые задачи
- Поиск неисправностей кабельных линий.
- Определение положения подземных коммуникаций в режиме «Трасса» и «График».
- Прямое цифровое измерение глубины их залегания на всех рабочих частотах.
- Указание направления отклонения от оси коммуникации в режиме «Трасса».
- Измерение силы тока в коммуникации.
- Поиск дефектов коммуникаций при помощи внешних датчиков ДКИ-117 и ДОДК-117.
- Функция «Выбор кабеля из пучка» при помощи датчика КИ-110.
- Одновременная работа со встроенными и внешними датчиками.
Особенности приемника
- несколько вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум», режимы «Относительное расстояние до коммуникации» и «2-частоты» позволяют оператору максимально эффективно использовать возможности прибора;
- расширенные возможности: вывод значения измеренной глубины залегания на индикатор на всех рабочих частотах; определение отклонения от оси трассы по индикатору в режиме «трасса»;
- определение типа подземной коммуникации;
- полная поддержка энергосберегающих (импульсных) режимов работы трассировочных генераторов;
- встроенное микропроцессорное управление максимально упрощает подготовку прибора к работе и предохраняет от ошибок оператора;

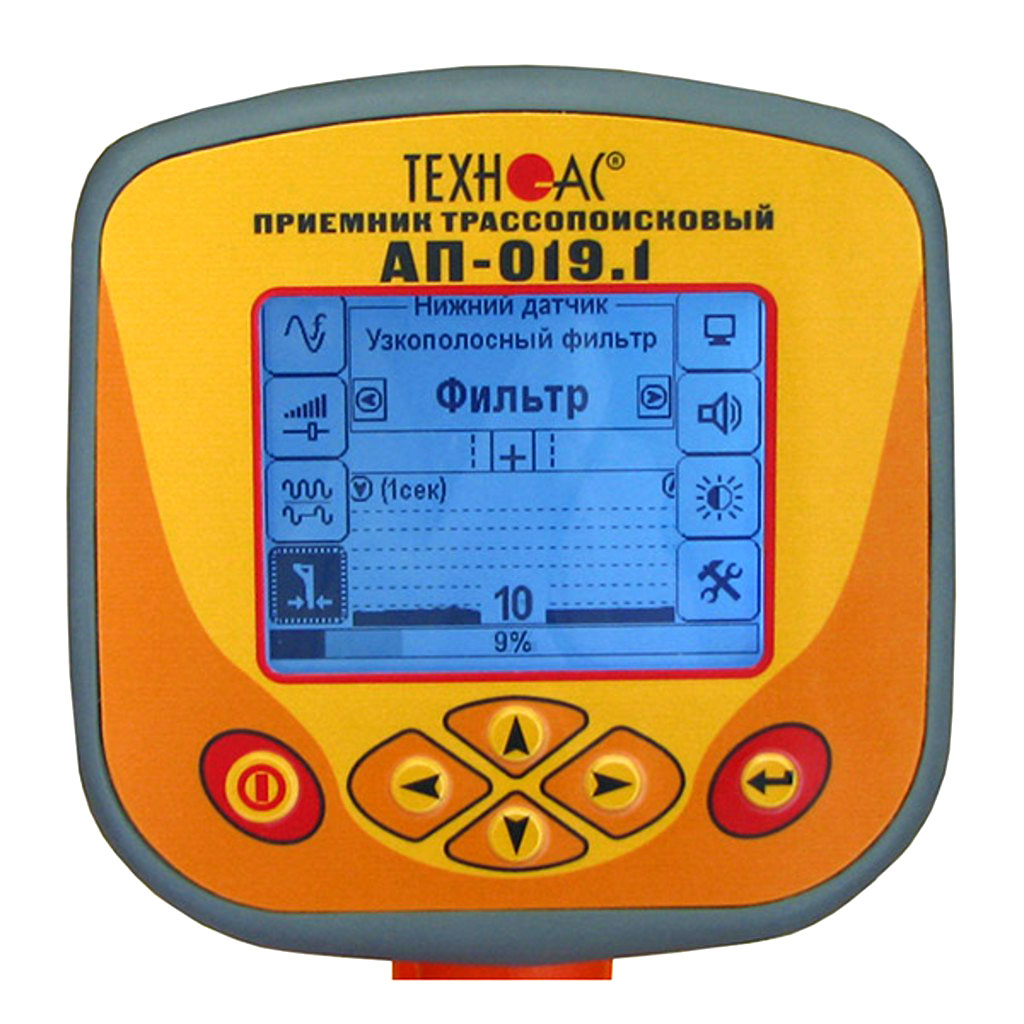

- большой жидкокристаллический индикатор с высоким разрешением и регулируемой яркостью подсветки;
- одновременная работа со встроенными и внешними датчиками позволяет значительно повысить скорость и качество выполнения отдельных видов работ;
- поиск дефектов коммуникаций, в том числе поиск мест нарушения изоляции трубопроводов;
- подключение дополнительных внешних датчиков расширяет перечень решаемых задач;
- идентификация отдельных кабелей, функция «выбор кабеля из пучка» (с помощью дополнительных индукционных клещей КИ-110);
- корпус прибора изготовлен из высокопрочного окрашенного пластика и стоек к атмосферным воздействиям во всем диапазоне рабочих температур от -20°С до +60°С. Допускается использование приемника в полу погруженном состоянии в воде пресных водоемов;
- меню на двух языках (русский и английский).
Функциональные возможности приемника "АП-019.1" в различных режимах работы
Режим «Трасса»
Режим «Трасса» является основным для трассировки. На индикаторе отображается положение оси трассы относительно прибора, глубина залегания и сила тока в коммуникации. Поиск трассы происходит в полуавтоматическом режиме наглядно и быстро.
Режим «График»
На индикаторе дополнительно с положением трассы отображается график изменения уровня сигнала на рабочей частоте. Режим «График» удобен при слабом уровне сигнала или в случае, когда электромагнитное поле искажено.
Режим «График+»
Режим позволяет находить пересекающие трассируемую коммуникацию силовые кабельные линии под напряжением.
Режим «Минимум максимум»
Режим «Минимум максимум» по графикам изменения уровня сигнала позволяет проводить точную локализацию коммуникации. А также используется для нахождения центров нескольких коммуникаций, находящихся близко друг к другу.
Режимы «Относительное расстояние до коммуникации»
Используются в случаях нахождения нескольких коммуникаций близко друг к другу для определения глубины их залегания.
Режим «2-частоты»
В режиме «2-частоты» реализована опция «свой-чужой», а также возможно провести диагностику состояния кабелей, изоляции трубопроводов с применением внешнего генератора.

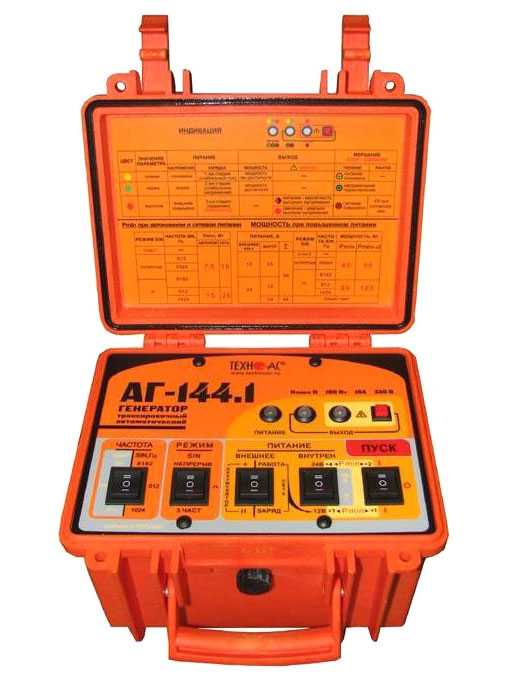

Особенности генератора "АГ-144.1"
- Возможность выбора мощности генератора в зависимости от решаемых задач (от 7,5 до 180 Вт).
- При работе генератора автоматическое согласование с нагрузкой в широком диапазоне сопротивлений, автоматическое повторное согласование.
- Возможность трассировки коммуникаций без непосредственного подключения с использованием индукционной антенны или клещей индуктивных.
- Возможность использования в качестве дополнительного оборудования клещей индукционных КИ-110.
Характеристики

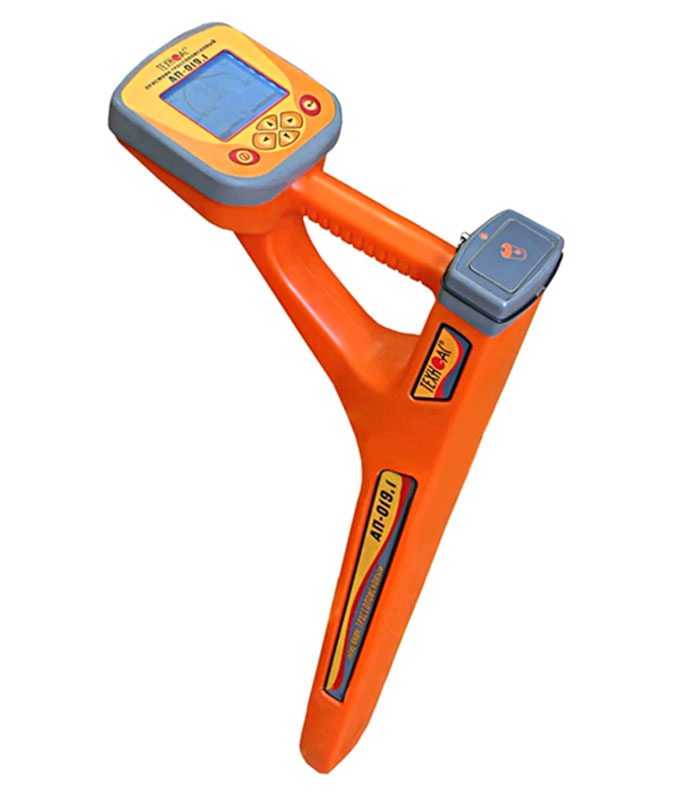

Приемник "АП-019.1"
| Параметр | Значение |
|---|---|
| Квазирезонансные частоты фильтров | 50(60)/ 100(120)/ 512/ 1024/ 8192 / 32768 Гц |
| Добротность квазирезонансных фильтров (Q) | 100 |
| Диапазон частот «Широкая полоса» | 0,04…8 кГц |
| Диапазон частот «Радио» | 8…40 кГц |
| Максимальный коэффициент усиления электрического тракта | 100 дБ |
| Количество встроенных датчиков | 4 |
| Подключаемые внешние датчики | КИ-110(105), НР-117, ДОДК-117, ДКИ-117 (пр-во «ТЕХНО-АС») |
| Управление чувствительностью |
|
| Определение глубины залегания трассы | Автоматически в режиме «Трасса» 0....9,99 м |
| Точность определения глубины залегания | ±5% |
| Измерение тока принимаемого сигнала | Автоматически в режиме «Трасса» 0,001....9,99 А |
| Точность измерения тока принимаемого сигнала | ±5% |
| Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов | При совместной работе с трассировочными генераторами пр-ва «ТЕХНО-АС» («Импульсный» режим) |
| Визуальная индикация | LCD дисплей, 320х240 пикселей, LED подсветка |
| Индицируемые параметры |
|
| Звуковая индикация | Встроенный излучатель: - синтезированный звук ЧМ - звуковая индикация нажатия кнопок |
| Источник питания | 4…7 В (4 элемента тип «С») |
| Время непрерывной работы от одного комплекта щелочных батарей | Не менее 20 часов |
| Автоматическое отключение питания при бездействии для экономии заряда | После 30 минут |
| Диапазон температур эксплуатации / хранения | -20…60 / -30…60°С |
| Степень защиты корпуса | IP54 |
| Габаритные размеры | 330х140х700 мм |
| Масса | 2,4 кг |
Генератор "АГ-144.1"
| Параметр | Значение | |
|---|---|---|
| Частоты генерируемого сигнала, Гц | ||
| Частоты SIN f1 / f2 / f3, ±0,1% | 512/1024/8192 | |
| Частоты следования ударов нч / сч / вч | 0,5/1/2 | |
| Режимы генерации | «SIN» «непрерывный» «SIN» «импульсный» «SIN» «трехчастотный» «УДАР» |
|
| Выходные параметры синусоидальной генерации | ||
| Максимальное выходное напряжение, В | ||
| при автономном питании с добавлением внешнего аккумулятора 12/24В - при питании от сетевого блока |
220 330 140 |
|
| Выходная мощность, Вт | ||
| при автономном питании с добавлением внешнего аккумулятора 12/24В - при питании от сетевого блока |
От 7,5 до 120 От 45 до 180 От 18 до 72 |
|
| Допустимое сопротивление нагрузки | любое (0…∞) | |
| Согласование с нагрузкой | автоматическое | |
| Источники питания | Встроенный акк.комплект Сетевой блок питания |
|
| Габаритные размеры электронного блока (кейса), не более, мм | 250х215х165 | |
| Вес электронного блока, не более, кг | 8,5 | |
| Условия эксплуатации | ||
| Допустимый диапазон температур окружающей среды при эксплуатации | -30…+45ºС | |
| Класс климатической защиты | IP54 | |
Индуктивная антенна "ИЭМ-301.3"
| Параметр | Значение |
|---|---|
| Максимальная мощность, подводимая к «рамке», не более Вт | 10 |
| Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом | 36 |
| Тип корпуса | пластмассовый, герметичный |

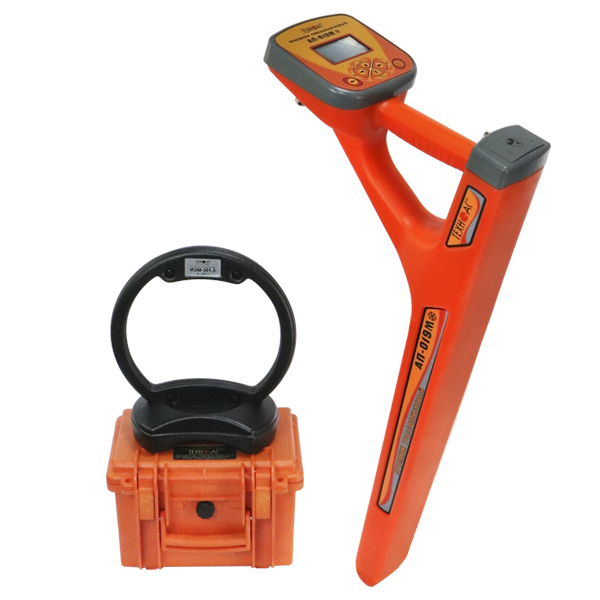

Комплектация
- Трассопоисковый приемник "АП-019.1" – 1 шт.
- Генератор АГ-144.1 – 1 шт.
- Индукционная антенна ИЭМ-301.3 – 1 шт.
- Источник питания ENP-120-12 – 1 шт.
- Батарейки – 4 шт.
- Кабель АГ144.02.020 – 1 шт.
- Кабель AG144.02.060 – 1 шт.
- Кабель АГ120.02.030 – 1 шт.
- Кабель АГ105.02.020 – 1 шт.
- Контакт магнитный АГ120.02.090 – 2 шт.
- Штырь заземления АГ110.02.004 – 2 шт.
- Сумка для индукционной антенны ИЭМ-301.3 – 1 шт.
- Сумка для генератора АГ-144.1 – 1 шт.
- Сумка для приемника (солнцезащитная) – 1 шт.
- Сумка для генератора АГ-144.1 – 1 шт.
- Сумка для комплекта – 1 шт.
- Руководство по эксплуатации и паспорт – 1 шт.
Обзор трассопоискового приемника АП-019.1
| Файлы для скачивания | |
| Паспорт | Скачать |
| Руководство по эксплуатации на приемник | Скачать |
| Руководство по эксплуатации на генератор | Скачать |
