Трассоискатель Сталкер 80-24

Трассоискатель «Сталкер 80-24» предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей с дальнейшим картографическим анализом.

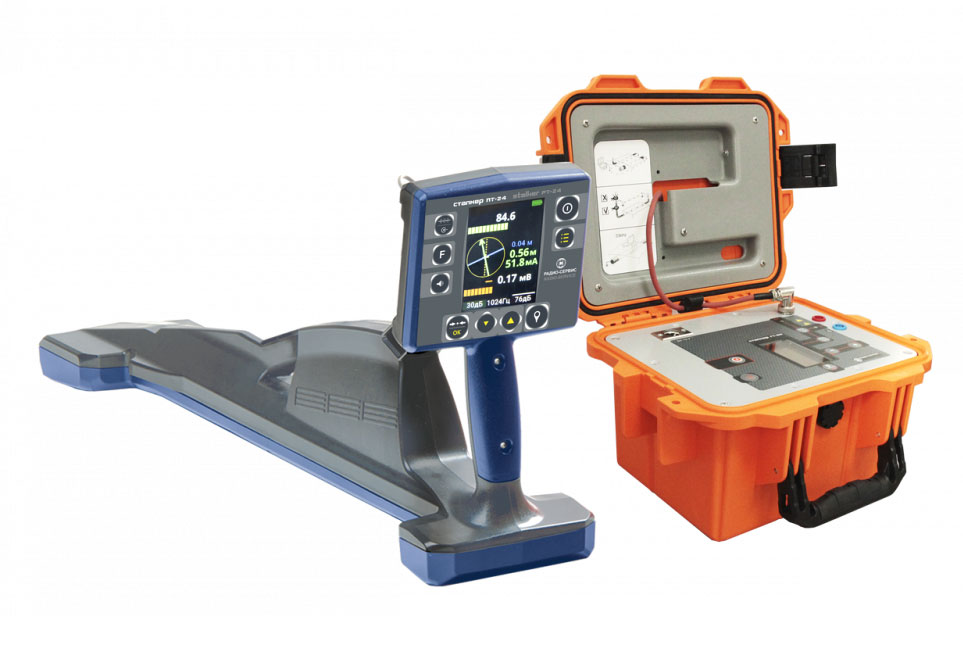

В комплект поставки трассоискателя «Сталкер 80-24» входит генератор ГТ-80 и приемник ПТ-24.

Особенности трассоискателя «Сталкер 80-24»

• Функция «Компас» - схематическое отображение на дисплее приемника двух коммуникаций.
• Поиск положения передающих зондов и камер телеинспекции.
• Трассировка и координирование местоположения во всемирной системе координат.
• Возможность использования смартфона вместо внешнего GPS/ГЛОНАСС-модуля.
• Связь с компьютером по Bluetooth , память на 10000 измерений.
• Дистанционное управление генератором через сеть GSM.
• Частота 33 кГц для бесконтактной подачи сигнала генератора в коммуникацию.
• Для газовых служб отдельно выделены частоты ЭХЗ для работы без генератора.
• Трассоискатель Сталкер 80-24 автоматически отображет глубину и силу тока (даже в пассивных режимах).
• Поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора.
• Наличие пяти рабочих частот и регулируемая выходная мощность генератора ГТ-80 (от 10 до 80 Вт). Данный генератор входит в комплект деффектопоисковых комплексов Сталкер: 80-14, 80-12.
• Меню приемника ПТ-24 на русском, английском и китайском языках.

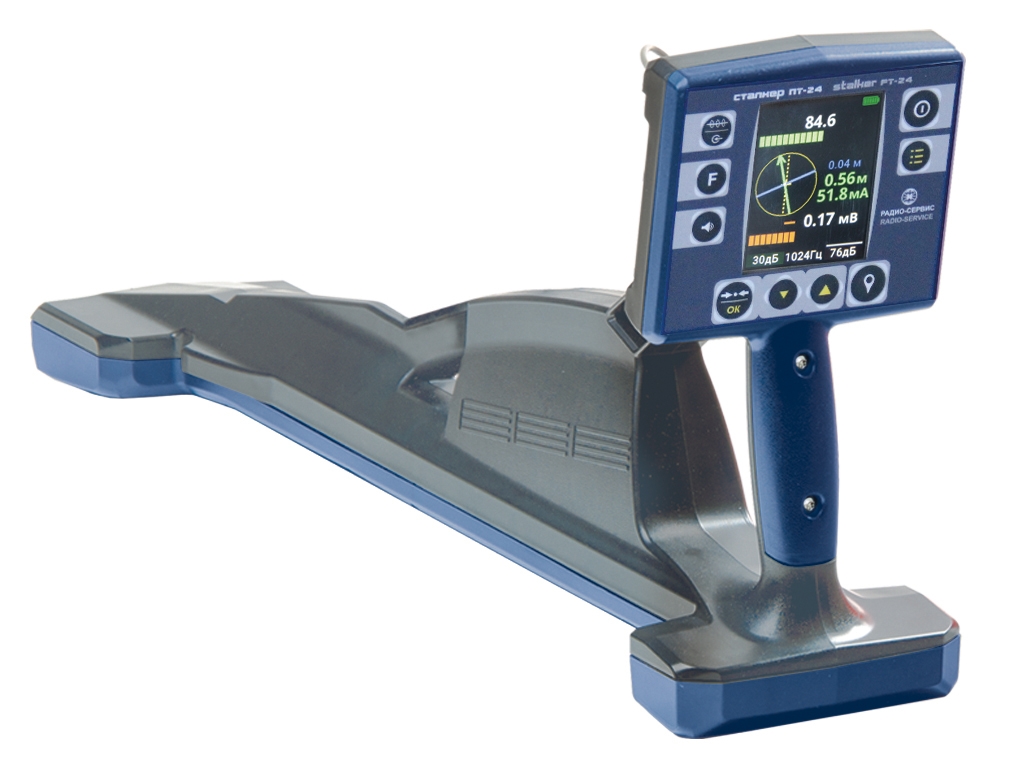

Приемник ПТ-24

Приемник ПТ-24 совместно с генераторами обеспечивает обследование кабельных линий и трубопроводов и коммуникаций. По каналу беспроводной связи «Bluetooth» имеет связь с внешним GPS «Bluetooth» модулем и с персональным компьютером.

Приемник имеет облегченную конструкцию (вес 1,9 кг), увеличенный яркий цветной дисплей и увеличенное время работы.

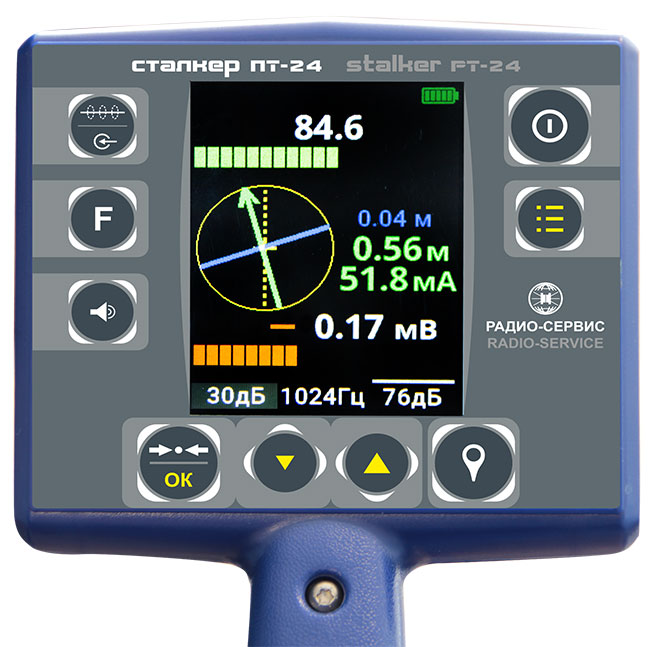

В процессе работы на дисплее непрерывно отображаются все необходимые параметры:

• Функция «Компас» с одновременным схематичным отображением двух коммуникаций:
  - первая с протекающим током от генератора;
  - вторая с протекающим током промышленной частоты (кабелей) или ЭХЗ (труб);
• Шкалы «максимума» и «минимума»;
• Глубины залегания и силы тока коммуникации на всех активных частотах;
• Полярность сигнала – в месте повреждения изоляции происходит смена знака «+» на «-»;
• Функция направления тока (от генератора/к генератору), для исключения случайного перехода на «чужую» коммуникацию;
• Режим острый максимум.

В режиме "ЗОНД" обеспечивает поиск положения передающих зондов и камер телеинспекции, имеющих автономный передатчик при внутритрубном обследовании.

В память приемника ПТ-24 возможна запись следующих параметров:

• уровня сигналов с магнитных антенн и по входу «ДАТЧИК»;
• направления к коммуникации;
• показания глубины залегания коммуникации и величины тока в ней;
• направления поискового тока;
• относительной полярности разности потенциалов по входу «ДАТЧИК»;
• фазы сигнала по входу «ТРАССА»;
• рабочих частот;
• местные дата и время в момент снятия показаний по информации GPS;
• координат места снятия показаний по информации GPS.

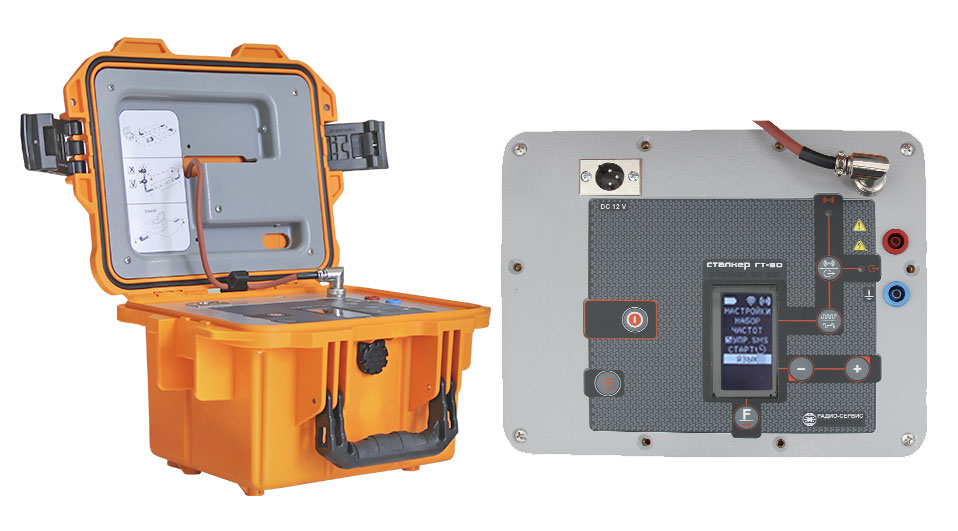

Генератор ГТ-80

Генератор предназначен для подачи в линии исследуемых коммуникаций поисковых сигналов для их последующего обнаружения трассопоисковыми приемниками серии «Сталкер» или иными трассопоисковыми приемниками, имеющими соответствующие частоты.

Питание генератора осуществляется от двух встроенных герметичных необслуживаемых свинцово-кислотных аккумуляторов 6 В, 12 А/ч или от внешнего источника постоянного тока «12 В», обеспечивающего необходимую мощность.

Генератор имеет самоконтроль напряжения питания и сигнализируют о его снижении в диапазоне от 11,0 до 10,5 В. При снижении напряжения ниже 10,5 В происходит его самоотключение.

Генератор по каналу беспроводной связи «Bluetooth» имеет связь со смартфоном для дистанционного управления SMS-командами.

Особенности генератора ГТ-80

• Мощность и ток до 80 Вт, 12 А.
• Встроенный индуктор обеспечивает наведение сигнала 33 кГц в линию с поверхности земли.
• Дистанционное управление генератором через сеть GSM.
• Отложенный старт.
• Бесконтактная подача сигнала при помощи передающих клещей КИ-50 или КИ-100.
• Быстрое автоматическое согласование с нагрузкой для простоты использования.
• Совместим со всеми приемниками серии «Сталкер».
• Работа с приемниками других производителей.
• Питание от встроенного аккумулятора с возможностью подключения внешнего источника (12 В, 220 В).
• Влагозащищенный, ударопрочный корпус (IP 54).

Технические характеристики приемника ПТ-24

Технические характеристики генератора ГТ-80

Комплектация

• Приемник "Сталкер" ПТ-24 – 1 шт.
• Руководство по эксплуатации на ПТ-24 – 1 шт.
• Телефоны головные – 1 шт.
• Блок питания 12 В, 0,5 А – 1 шт.
• Батарейный отсек 5*АА – 1 шт.
• Bluetooth-USB адаптер – 1 шт.
• Сумка приемника для приемника ПТ-24, ПТ-14, ПТ-12 – 1 шт.
• Чехол солнцезащитный для ПТ-14, ПТ-24, ПМ-2, ПМ-3 – 1 шт.
• Упаковка (при отдельной поставке приемника) – 1 шт.
• Генератор "Сталкер" ГТ-80 – 1 шт.
• Руководство по эксплуатации на генератор ГТ-80 – 1 шт.
• Блок питания генератора 12 В, 3 А – 1 шт.
• Кабель питания 12 В – 1 шт
• Катушка с проводом 10 м, для генератора "Сталкер", красная – 1 шт.
• Катушка с проводом 10 м, для генератора "Сталкер", синяя – 1 шт.
• Зажим изолированный типа "крокодил", d30, красный – 1 шт.
• Зажим изолированный типа "крокодил", d30, синий – 1 шт.
• Штырь заземления 50 см, нержавеющая сталь – 1 шт.
• Сумка для принадлежностей генератора "Сталкер" – 1 шт.

Учебный фильм
