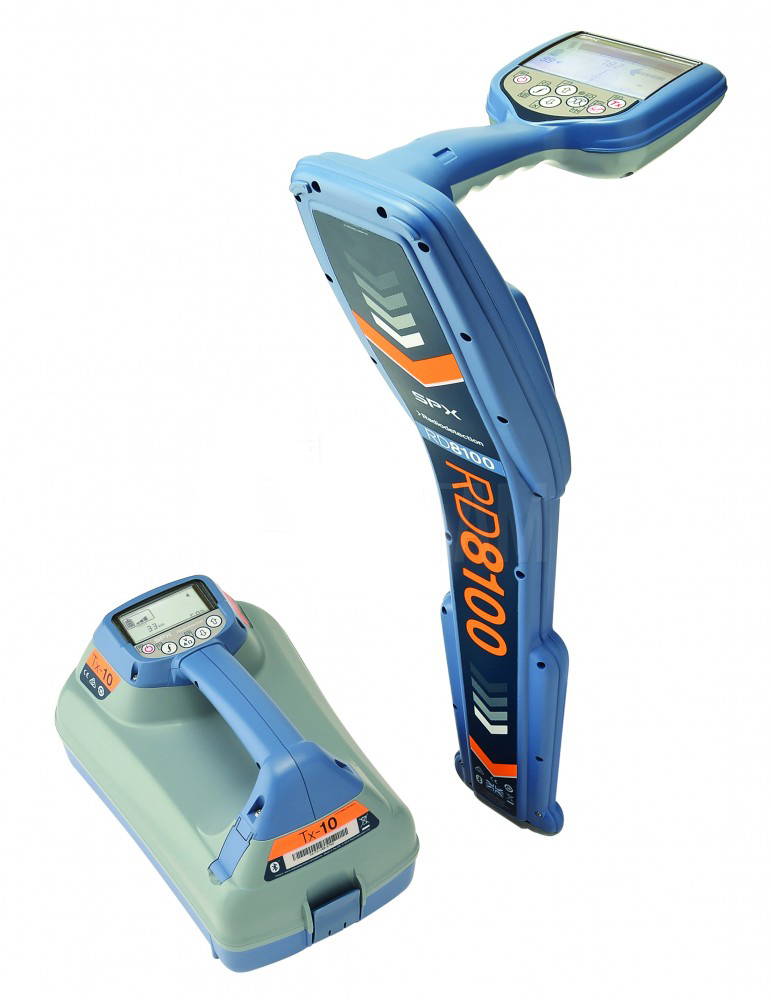

Трассоискатель Radiodetection RD8100 PDLM с генератором Tx-10

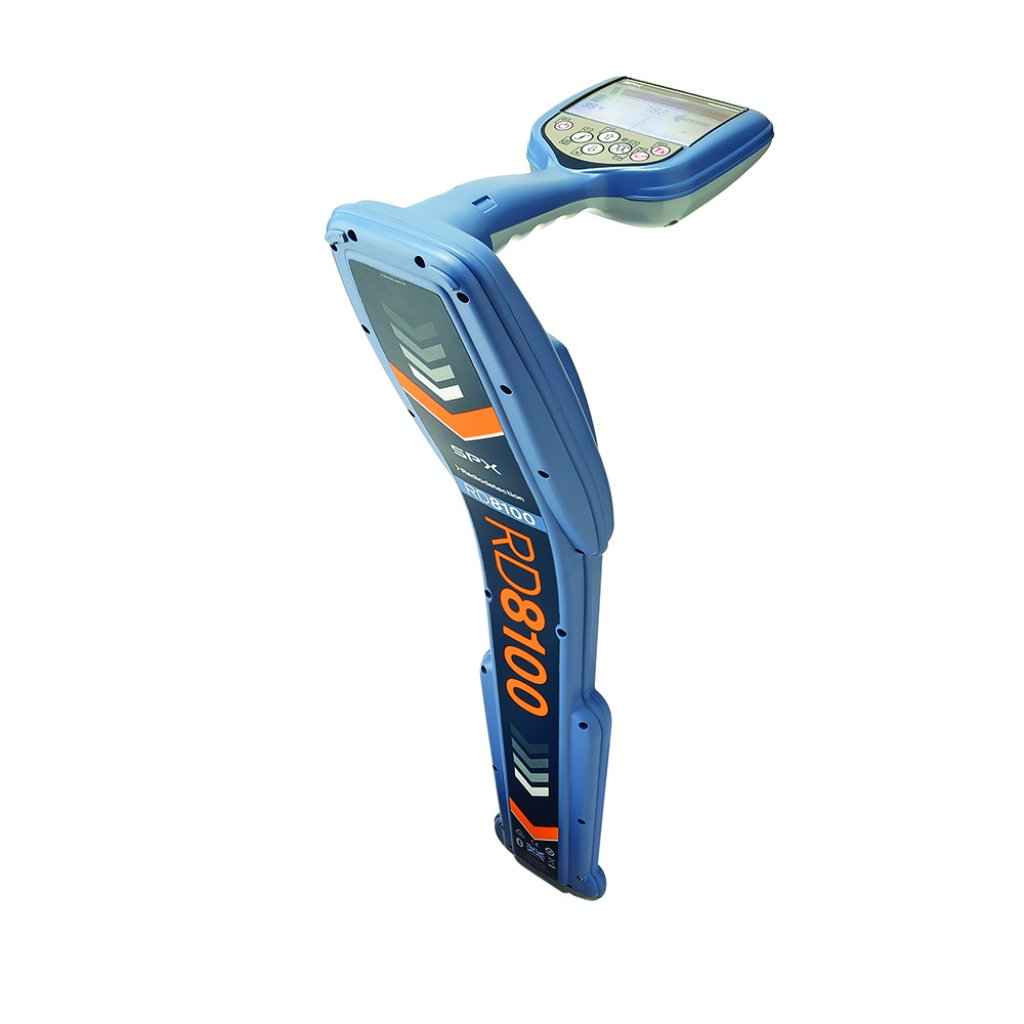

RD8100PDLM – маркерный трассоискатель с 18 частотами локации, находит рч-маркеры (EMS или Omni-marker), кабели и трубы, есть функция направление тока и поиск повреждений коммуникаций. Предназначен для поиска кабелей связи, электрических кабелей, водопроводов и теплосетей. Используется для поиска труб с системой катодной защиты. Определяет глубину силового кабеля под напряжением (без генератора) в режиме Power. Незаменимый помощник специалистам по ГНБ. В комплект входит генератор Tx-10.

Серия RD8100 – новые прецизионные локаторы с наиболее расширенными характеристиками, отличается выносливостью и высокой работоспособностью, безупречным качеством и надёжностью локации. Находит коммуникации с рч-маркерами, кабельные сети и трубопроводы. Трассоискатели Radiodetection служат людям десятилетиями. Уникальное расположение антенн, а также дополнительная складывающаяся антенна радиочастотных маркерных шариков позволяют выбрать оптимальный уровень точности и скорости для работы. Встроенные функции определения GPS-координат и контроля режимов использования локатора позволяют автоматически создавать данные для отчётов пользователя, аудита внутреннего контроля качества или безопасности для обеспечения наилучших приемов работы.

Особенности RD8100PDLM

• Частоты локации – 18
• Режимы активной локации – 5
• Частоты маркера РЧ-коммуникаций – 9
• Комбинированный режим локации – синхронно находит шарики маркера, кабели и трубы
• Частоты зонда – 4
• Пассивные режимы – 5
• Силовые фильтры
• Функция CALSafe
• Направление тока
• Поиск повреждений
• Функция Depth in Power
• Пассивный режим наведения
• iLOC/RD Map
• Литий-ионная батарея

Локаторы RD8100 предназначены для идентификации и отслеживания коммуникаций в перенасыщенном грунте, хорошо сбалансированы для снижения нагрузки на оператора. Также есть приложение, предлагающее простой инструмент для составления карт и передачи данных в реальном времени. Класс защиты IP65 – локатор можно использовать практически в любой среде.

Комбинированный режим локации линии и маркера

Локаторы радиочастотных маркеров предлагают как комбинированный режим локации коммуникации и маркера, так и автоматическое измерение глубины маркеров, исключая типичный двухэтапный ручной процесс.

Просмотр точек обследования на Картах Google

Пользуйтесь RD Map™ для создания в реальном времени* подробных карт подземных коммуникаций. Данные измерений обследований добавляются к информации GPS для отображения на карте маршрута отслеживаемой коммуникации. Файлами карт (CSV или KML) можно делиться с заказчиками и коллегами.
*Требуется подключение к данным. RD Map работает только в тех странах, где есть доступ к Картам Google.

Выберите оптимальный режим локации

Уникальная комбинация из 7 антенн позволяет оптимизировать RD8100 для различных задач. В каждом режиме используется различная комбинация антенн. Основа каждой из антенн, используемых для локации – это специальный, отшлифованный феррит, обеспечивающий точные и надёжные измерения.

Одновременные показания глубины и тока

Измерения глубины залегания и тока гарантируют, что отслеживается заданная линия, исключая тот случай, когда локатор неправильно ориентирован. Наилучшие показания получаются от «активных» сигналов, наведённых генератором, а не при пассивной локации.

Защита от динамической перегрузки

Фильтрация помех позволяет использовать приборы вблизи подстанций или воздушных линий электропередач. При этом никакого вмешательства пользователя не требуется, работает по умолчанию.

Избегайте помех с функцией SideStep

Функция SideStep изменяет выбранную частоту на несколько герц и устанавливает частоту локации локатора в соответствии с частотой выходного сигнала генератора. Так исключаются нежелательные помехи.

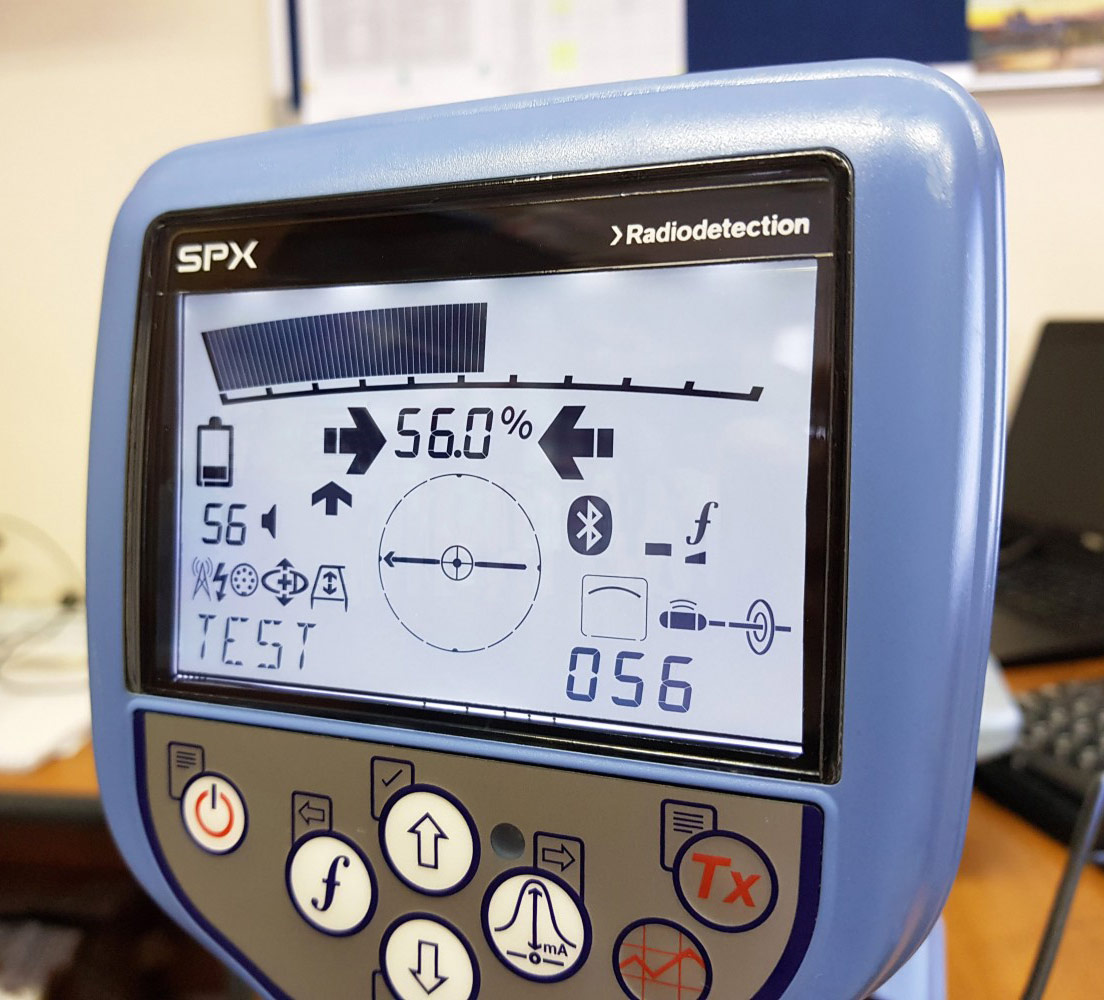

Определение направления тока

Функция показывает направление тока в линии. Определение искомой линии среди ряда параллельных коммуникаций происходит при помощи специального сигнала определения направления тока от генератора Tx-10. Стрелки направления тока на экране локатора подтверждают то, что выполняется трассировка именно искомой линии. Это крайне полезная, если не необходимая функция для идентификации протяженных линий. Трассировка и точная идентификация этих линий могут выполняться в насыщенных зонах или когда они проходят параллельно другим линиям.

Трассировка коммуникаций с высоким импедансом на частоте 4 кГц

Поисковая частота 4 кГц позволяет отслеживать на больших расстояниях такие линии, как витые пары телекоммуникаций или уличное освещение. Поскольку такие коммуникации часто расположены в зонах с высокой плотностью коммуникаций, то можно объединить использование частоты 4 кГц с режимом определения направления тока для повышения точности их трассировки. CD на частоте 4 кГц используется для идентификации искомой линии среди кабелей с высоким импедансом, например, телефонных и КТВ. Функция Power Filters (силовые фильтры) Локаторы RD8100 позволяют использовать свойства гармонических сигналов, обнаруживаемых в электрических сетях. Когда сигнал от генератора невозможно подать, трассировка отдельных силовых линий в зоне, насыщенной коммуникациями, может стать серьезной проблемой. Конфликтующие или мощные сигналы сбивают с толку или объединяются, так что создаётся попутный поток сигнала. Функция Power Filters позволяет определить, приходит ли отдельный большой сигнал от одного источника или от множества имеющихся кабелей. Затем различные гармонические характеристики детектируемых линий могут использоваться для трассировки и маркировки их траектории.

Быстродействие в сочетании с точностью – режим Peak+

Режим Peak+ позволяет повысить точность локации пикового режима путем дополнения его режимом Guidance или нулевым режимом. Локация искомой линии в режиме Peak или Peak+ позволяет определить её точное положение, после того как была проведена её трассировка, а положение было известно лишь приблизительно.

• Добавление режима Guidance поможет быстрее достичь пиковой позиции.
• Добавление нулевого режима позволяет контролировать искажение, вызванное другими коммуникациями, ответвлениями или помехами.

Основные особенности локатора

• Обнаружение всех часто используемых радиочастотных маркеров коммуникаций с автоматической оценкой глубины
• RD Map – приложение для мобильных телефонов для создания подробных карт подземных коммуникаций в реальном времени
• Комбинированный режим для синхронного сканирования кабелей, труб и радиочастотных маркеров
• Функция определения направления тока помогает идентифицировать искомую линию среди ряда параллельных коммуникаций благодаря подаче специального сигнала.
• Синхронные показания глубины и тока для более быстрых обследований
• Стандартное подключение Bluetooth для взаимодействия с внешними устройствами и системами GIS
• Встроенная функция GPS дает простой интерфейс для картографирования баз данных и проверки обследований
• Power Filters – функция для точной локализации и определения различия между силовыми кабелями по их гармоническим свойствам
• Интегрированная система регистрации записывает важные параметры локации ежесекундно (включая данные о местоположении для моделей с GPS) и хранит до 1 года обычные данные об использовании
• USB-подключение для быстрого получения внутренних журналов или выполнения операций настройки, проверки или обновления благодаря программному обеспечению RD Manager™ для ПК

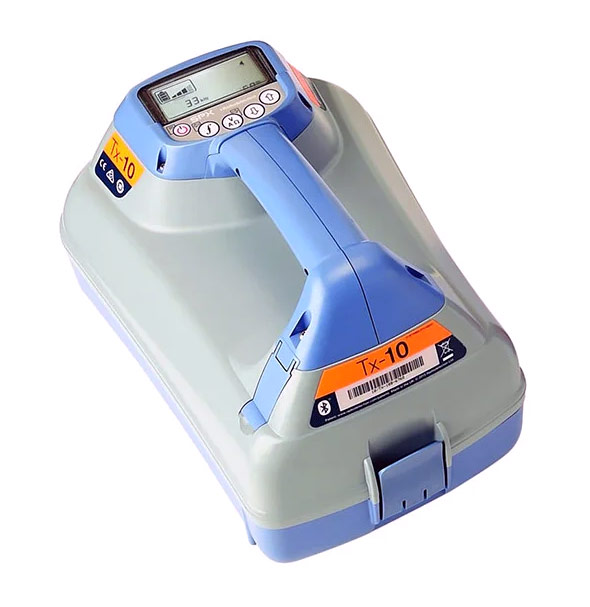

Основные особенности генератора

• Три варианта мощности: 1, 5 и 10 ватт
• Поиск неисправностей 8 кГц – обнаружение неисправностей от короткого замыкания до 2 МОм
• Обнаружение неисправностей по направлению тока – для поиска неисправностей на больших расстояниях
• Несколько парных частот для определения направления тока (количество зависит от модели)
• Ток подается при 30 или 90 В для более точного обнаружения сигнала на линиях с высоким импедансом
• Диапазон рабочих частот от 256 Гц до 200 кГц
• Выбираемые режимы поддерживают определенные диапазоны частот модели локатора (Tx-10B требуется для моделей PTLM)
• 8 частот индукции
• Функция iLOC (Tx-5B и Tx-10B)
• Функция SideStepauto
• Функция мультиметра
• Лоток для принадлежностей (для штыря заземления, проводов прямого подключения и катушки заземления)

Технические характеристики

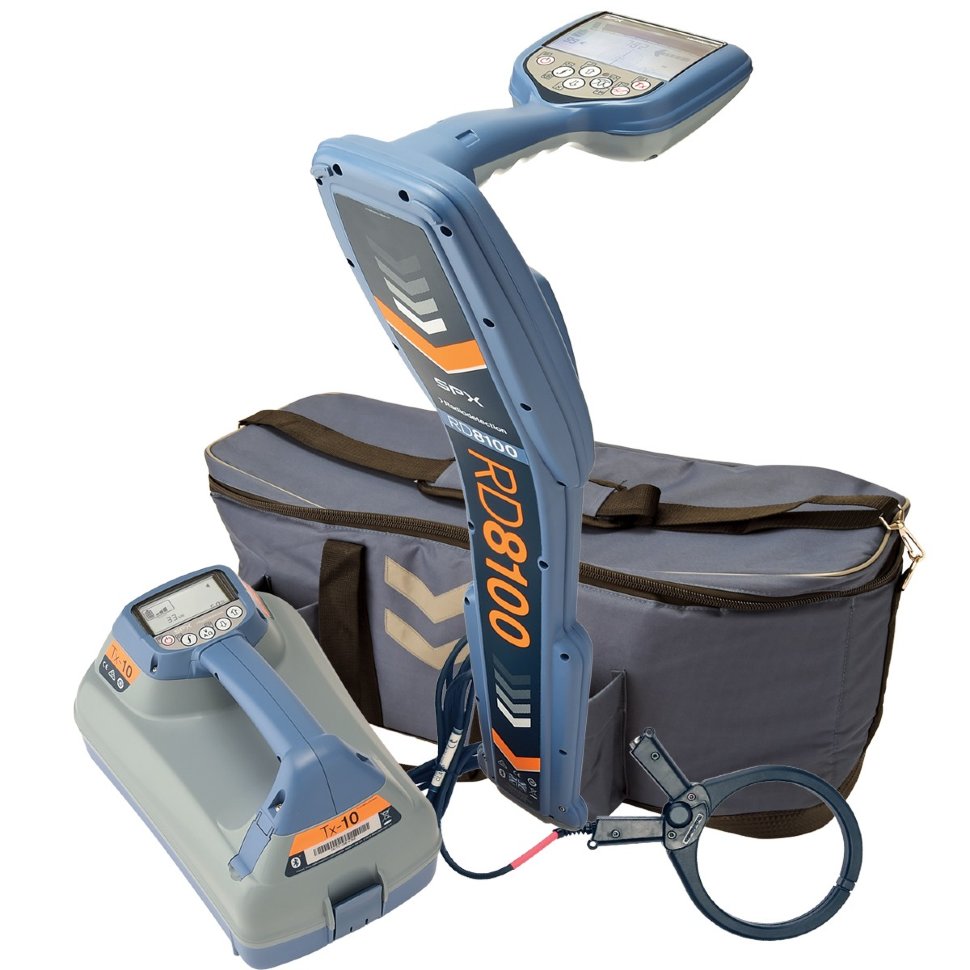

Комплектация

• Локатор RD8100PDLM;
• Генератор Tx-10;
• Сумка для переноски;
• Инструкция по эксплуатации на русском языке;
• Штырь заземления;
• Катушка с проводом для заземления;
• Магнит для подключения генератора к металлическим трубам;
• Комплект проводов для прямого подключения генератора зажимами типа «крокодил»;
• Батареи питания для локатора и генератора.
