Трассоискатель Сталкер 15-24

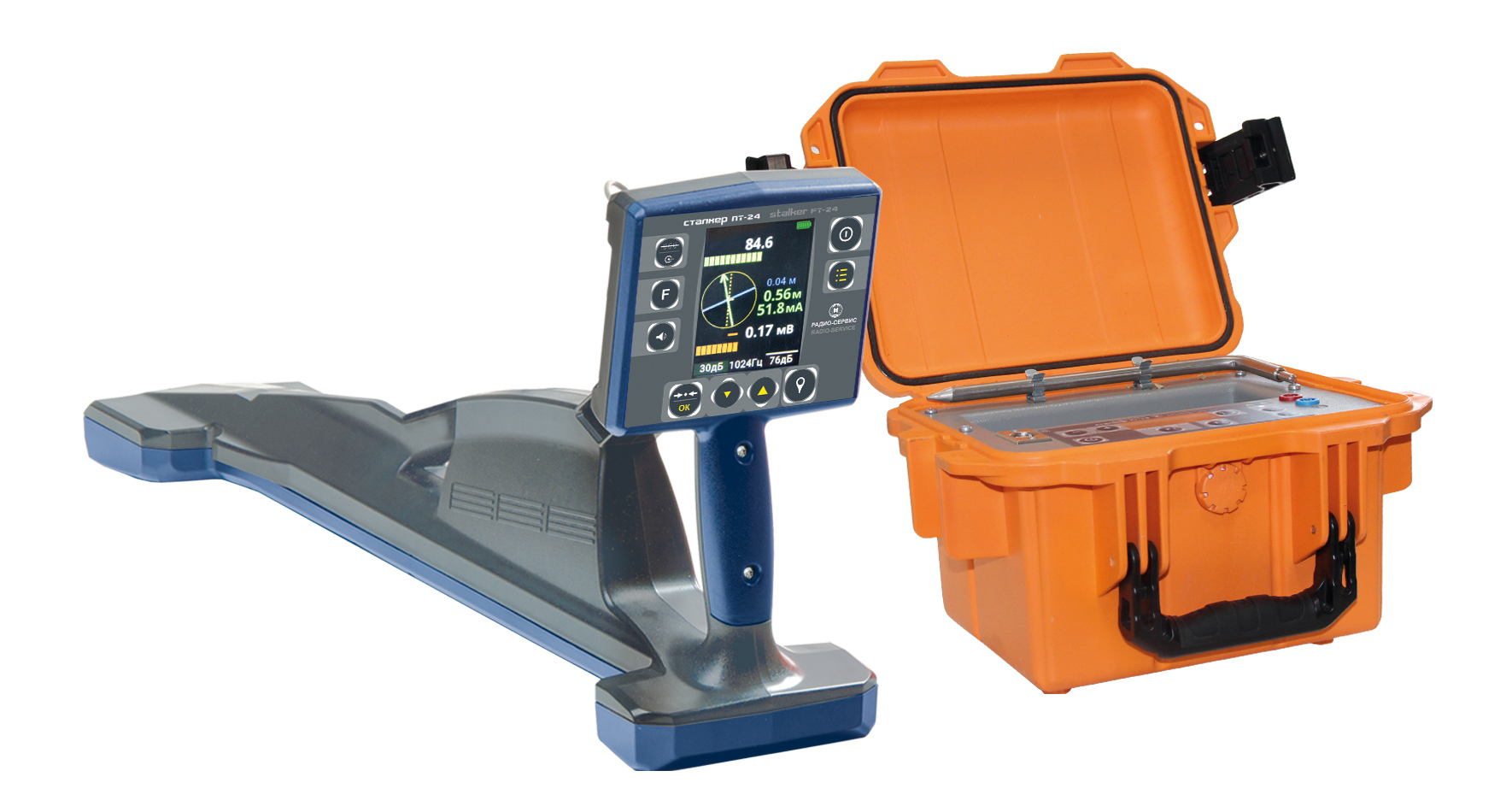

Комплекс трассопоисковый "Сталкер" 15-24 предназначен для быстрого и точного поиска телефонных, силовых кабелей и других коммуникаций, идентификации дефектов покрытия и глубины залегания с последующим картографированием.

В комплект поставки «Сталкер 15-24» входит генератор ГТ-15 и приемник ПТ-24.

Особенности трассопоискового комплекса:

• Функция «Компас» - схематическое отображение на дисплее приемника двух коммуникаций;
• Поиск положения передающих зондов и камер телеинспекции;
• GPS - выноска подземных трасс с последующим наложением на карту;
• Беспроводная связь с ПК (Bluetooth);
• РАДИО частота (пассивная) для поиска трассы без генератора;
• Частота 33 кГц для бесконтактной подачи сигнала генератора в кабель;
• Поиск повреждений «фазовым», контактным и бесконтактным методами;
• Отбор жил в кабеле и определение кабеля в пучке при помощи мини датчика МД-01;
• Бесконтактная подача поискового сигнала при помощи передающих клещей КИ-50 или КИ-100;

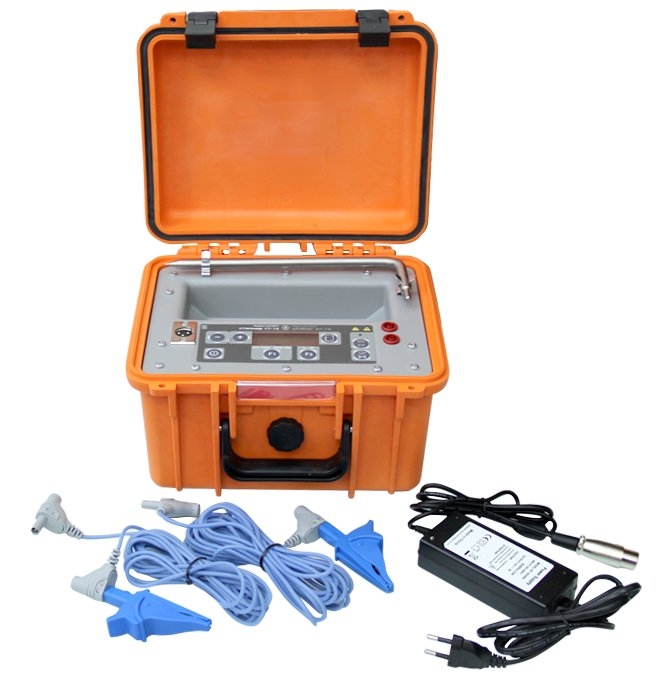

• Легкий и компактный генератор ГТ-15. Данный генератор входит в комплект деффектопоисковых комплексов Сталкер: 15-14, 15-04, 15-02М;
• Меню приемника ПТ-24 на русском, английском и китайском языках.

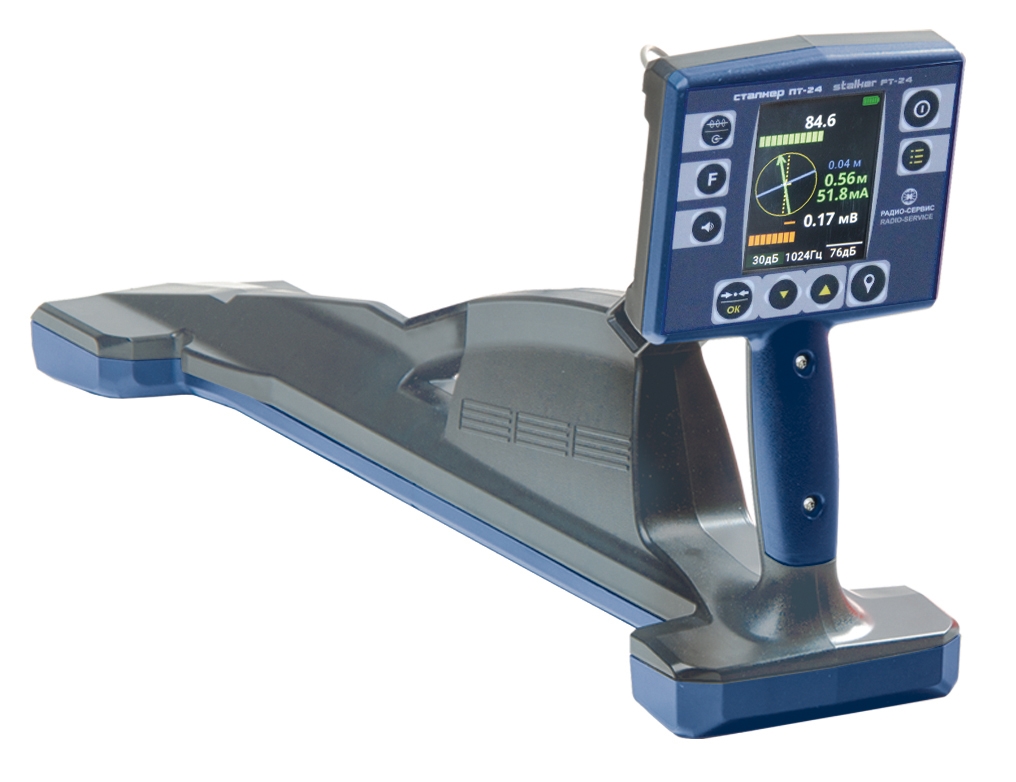

Приемник-моноблок ПТ-24

Приемник-моноблок ПТ-24 имеет облегченную конструкцию (вес 1,9 кг), увеличенный яркий цветной дисплей и увеличенное время работы.

В процессе работы на дисплее непрерывно отображаются все необходимые параметры:

• Функция «Компас» с одновременным схематичным отображением двух коммуникаций:
  - первая с протекающим током от генератора;
  - вторая с протекающим током промышленной частоты (кабелей) или ЭХЗ (труб);
• Шкалы «максимума» и «минимума»;
• Глубины залегания и силы тока коммуникации на всех активных частотах;
• Полярность сигнала - в месте повреждения изоляции происходит смена знака «+» на «-»;
• Функция направления тока (от генератора/к генератору), для исключения случайного перехода на «чужую» коммуникацию;
• Режим острый максимум.

В режиме "ЗОНД" обеспечивает поиск положения передающих зондов и камер телеинспекции, имеющих автономный передатчик при внутритрубном обследовании.

В память приемника ПТ-24 возможна запись следующих параметров:

• уровня сигналов с магнитных антенн и по входу «ДАТЧИК»;
• направления к коммуникации;
• показания глубины залегания коммуникации и величины тока в ней;
• направления поискового тока;
• относительной полярности разности потенциалов по входу «ДАТЧИК»;
• фазы сигнала по входу «ТРАССА»;
• рабочих частот;
• местные дата и время в момент снятия показаний по информации GPS;
• координат места снятия показаний по информации GPS.

Технические характеристики приемника ПТ-24

Технические характеристики генератора ГТ-15

Комплект поставки комплекса трассопоискового "Сталкер" 15-24

В комплект поставки Сталкер 15-24 РАПМ.464334.001-09 входят:

• Приемник Сталкер ПТ-24 - 1 шт.
• Головные телефоны (наушники) - 1 шт.
• Блок питания - 1 шт.
• Батарейный отсек 5×АА РАПМ.436244.010 - 1 шт.
• Bluetooth-USB адаптер - 1 шт.
• Сумка приёмника - 1 шт.
• Чехол солнцезащитный - 1 шт.
• Руководство по эксплуатации приемника - 1 шт.
• Генератор Сталкер ГТ-15 - 1 шт.
• Блок питания генератора - 1 шт.
• Провод соединительный 5 м - 2 шт.
• Штырь заземления 20 см - 1 шт.
• Зажим типа "крокодил" - 2 шт.
• Руководство по эксплуатации генератора - 1 шт.
