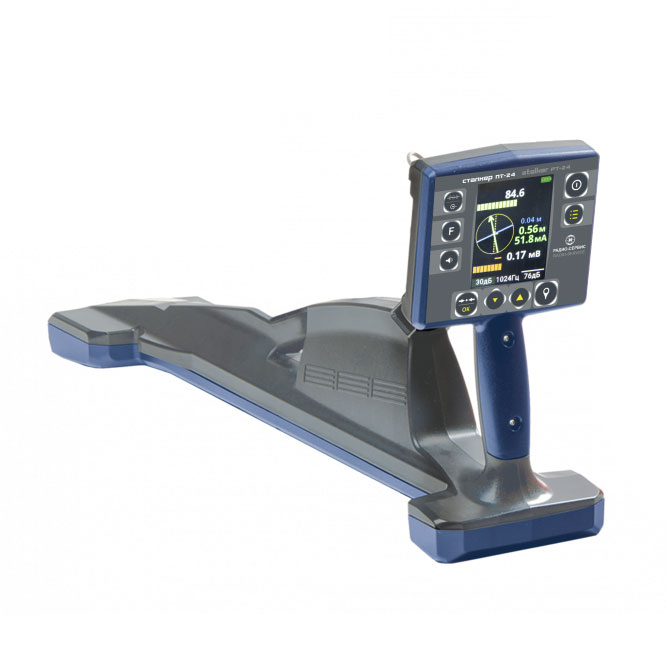

Приемник Сталкер ПТ-24 (встроенный GPS/ГЛОНАСС модуль)

Приемник Сталкер ПТ-24 (встроенный GPS/ГЛОНАСС модуль) разработан для специалистов коммунальных служб, предприятий энергетического комплекса и строительных организаций, для решения задач по выявлению скрытых в земле коммуникаций. Широкий диапазон рабочих частот позволяет применять прибор как в "пассивном" режиме, отслеживая магнитные поля трубопроводов и кабелей под напряжением, так и в комплекте с генератором, который упрощает локализацию и идентификацию отдельной коммуникационной линии, выполненной из металла, по наведенному электромагнитному излучению.

Приёмник ПТ-24 совместно с генераторами ГТ-75, ГТ-15, ГТ-80 обеспечивает обследование кабельных линий и трубопроводов:

• Определение планового положения и направления коммуникации с указанием отклонения от её оси с одновременной индикацией глубины залегания коммуникации и силы протекающего по ней тока рабочей частоты (режим «ТРАССА»);
• Определение мест повреждения изоляции коммуникаций с одновременным определением ее планового положения и глубины залегания (режим «ТРАССАДАТЧИК»);
• Определение мест повреждения изоляции коммуникаций с одновременным определением ее планового положения и глубины залегания (режим «ТРАССА- ЗОНД»);
• Отбор жил кабеля, определения мест короткого замыкания или обрыва в кабеле или проводке (совместно с мини-датчиком МД-01).

Особенности

• Облегченная конструкция (вес 1,9 кг.).
• Встроенный GPS/ГЛОНАСС модуль.
• Увеличенный яркий цветной дисплей.
• Увеличенное время работы до 20 часов от Li-Ion аккумуляторов.

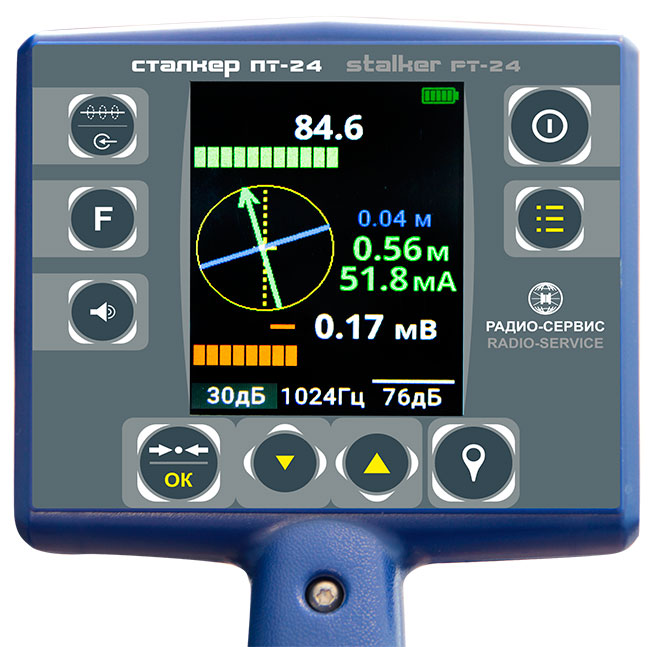

Непрерывное отображение на дисплее всех необходимых параметров:

• Функция «Компас» с одновременным схематичным отображением двух коммуникаций: первая с протекающим током от генератора; вторая с протекающим током промышленной частоты (кабелей) или ЭХЗ (труб);
• Шкалы «максимума» и «минимума»;
• Глубины залегания и силы тока коммуникации на всех активных частотах;
• Полярность сигнала - в месте повреждения изоляции происходит смена знака «+» на «-»;
• Функция направления тока (от генератора/к генератору), для исключения случайного перехода на «чужую» коммуникацию;
• Режим острый максимум.

Приёмник без применения генератора обеспечивает на рабочих частотах:

• «PWR50» (в некоторых странах «PWR60») и «550 Гц» – поиск коммуникаций (кабельных линий) по наведенным сигналам токов промышленной частоты;
• «100 Гц» и «300 Гц» – поиск коммуникаций и мест повреждения изоляции трубопроводов по сигналам электрохимической защиты (ЭХЗ);
• «550 Гц» и «1450 Гц» – поиск замыкания на землю воздушных линий (ВЛ) по гармоникам токов промышленной частоты;
• «Эфир» – поиск коммуникаций по наведенным сигналам телефонных и трансляционных каналов в диапазоне частот от 48 Гц до 14 кГц.
• «РАДИО» – поиск коммуникаций по наведенным сигналам трансляционных каналов в диапазоне частот от 10 кГц до 36 кГц.

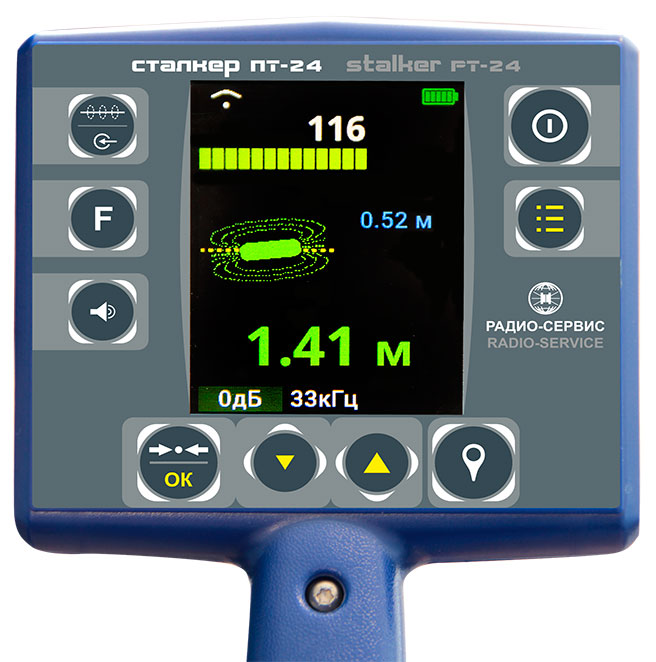

В режиме "ЗОНД" обеспечивает поиск положения передающих зондов и камер телеинспекции, имеющих автономный передатчик при внутритрубном обследовании на частотах 512 или 32768 Гц (33кГц).

Запись в память приемника ПТ-24:

• уровня сигналов с магнитных антенн и по входу «ДАТЧИК»;
• направления к коммуникации;
• показания глубины залегания коммуникации и величины тока в ней;
• направления поискового тока;
• относительной полярности разности потенциалов по входу «ДАТЧИК»;
• фазы сигнала по входу «ТРАССА»;
• рабочих частот;
• местные дата и время в момент снятия показаний по информации GPS;

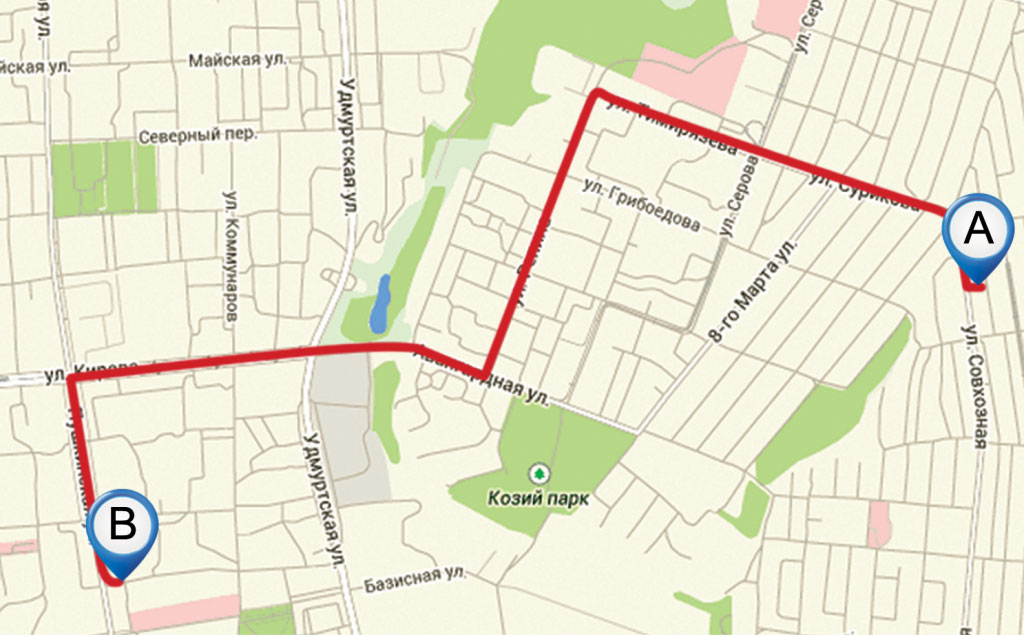

• координат места снятия показаний по информации GPS.

Приемник позволяет записать показания отображаемых значений, в том числе с привязкой к координатам, полученным от внешнего GPS модуля и передачу их в персональный компьютер для последующего анализа.

Технические характеристики

Комплектация

• Приемник трассопоисковый
• Телефоны головные
• Блок питания приемника
• Батарейный отсек 5*АА
• Bluetooth-USB адаптер
• Руководство по эксплуатации
• Bluetooth-USB адаптер
• Чехол солнцезащитный
• Сумка приемника
• Упаковка
