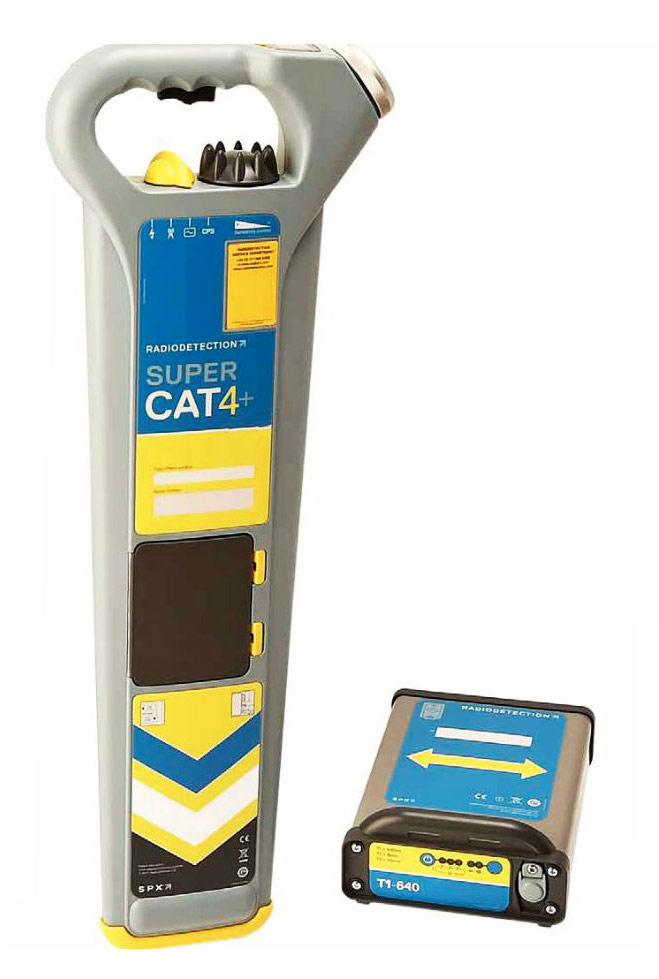

Трассоискатель Radiodetection SuperCAT4+CPS (RD2000CPS) с генератором T1
Трассоискатель Radiodetection SuperCAT4+ предназначен для поиска коммуникаций под землей на глубине до 3 метров. Прибор обнаруживает электрические кабели, кабели связи и трубопроводы в пассивном режиме или с помощью генератора, принимая от него помехозащищенный сигнал. Большой выбор дополнительных опций облегчит работу и последующую обработку данных для составления отчета.
Особенности трассоискателя Radiodetection SuperCAT4+:
- патентованный алгоритм цифровой обработки сигнала, фиксируемого антенной, без промежуточных преобразований, за счет чего исключается влияние помех и наводок
- комбинированный метод поиска: «на слух» и визуально
- упрощенное управление с использованием поворотного регулятора чувствительности и переключателя функций, с которыми можно работать, не снимая перчаток
Пассивный поиск режимов «Power» или «Radio» позволяет обнаруживать подземные коммуникации под напряжением, линии связи и трубопроводы с катодной защитой без подключения генератора. В этом режиме трассоискатель Radiodetection SuperCAT4+ реагирует на индуцируемое поле в силовых кабелях при прохождении тока промышленной частоты.
При активном поиске, с помощью подключенного генератора сигналов, трассоискатель Radiodetection SuperCAT4+ фиксирует не только местоположение коммуникаций без напряжения, но и глубину залегания металлических подземных коммуникаций всех видов.
Подключение генератора к коммуникации может осуществляться не только путем непосредственного подсоединения, но и бесконтактным способом на высоких частотах 8/33 кГц – с использованием клещевого индуктора-хомута. Также, бесконтактное подключение реализуется наведением сигнала от встроенной антенны, на удалении до 2 метров. Локатор может регистрировать сигнал подключенного к генератору зонда, который вводится в трассируемый трубопровод. С помощью бесконтактного подсоединения, вы можете измерить глубину залегания линии под напряжением без ее отключения.
При выполнении трассировки в активном режиме, при задействовании функции StrikeAlert, трассоискатель Radiodetection SuperCAT4+ также обнаруживает близкорасположенные трассы под напряжением, что повышает безопасность и исключает случайное повреждение необозначенных линий, находящихся в зоне выполнения работ.
Технические характеристики
| Radiodetection SuperCAT4+CPS (RD2000CPS) | |
| PASSIVE (Пассивный режим) | |
| Power P | 50 или 60 Гц |
| Radio R | 15…30 кГц |
| ACTIVE (Активный режим) | |
| Line L | 640 Гц, 8 кГц, 33 кГц |
| Sonde S | |
| CPS C | 100 или 120 Гц |
| STRIKEALERTTM | дополнительно |
| Технические характеристики локатора RD 2000 | |
| Режим | Частота | Чувствительность на расстоянии 1м | Хорошие условия | Плохие условия |
| Power P | 50 или 60 Гц | 5 мA | 3 | 2 |
| Radio R | 15…30 кГц | 25 мкA | 2 | 1 |
| T1 | 640 Гц | 500 мкA | 3 | 2 |
| T1 | 8 кГц | 100 мкA | 3 | 2 |
| T1 | 33 кГц | 5 мкA | 3 | 2 |
| Точность локации | ±10% от значения глубины |
| Точность определения глубины | при неискаженном сигнале и при отсутствии сигналов от соседних объектов Режим Line ± 5%, от 0,1 до 3 м Режим Sonde ± 5%, от 0,1 до 7 м |
| Батареи | 2хLR20 (D), 1,5 В, номинальный срок службы 40 часов при 20°C, с периодическим выключением приемника. Совместимость с NiMHYаккумуляторными батареями |
| Технические характеристики генератора Т1 | |
| Описание(модель) | T1 - 640 |
| Частота сигнала возбуждения индукции | 8 кГц, 33 кГц |
| Частоты сигналов для прямого соединения | 640 Гц, 8 кГц, 33 кГц |
| Соответствие стандартам | EN300 330Y2YV1.1.1, EN 301 489Y3YV1.2.1, BS EN 61010Y1 1993/A2:1995 |
| Выходная мощность | 1/4 или 1 Вт |
| Батареи питания | 4хLR20 (D), 1,5 В, номинальный срок службы 12 часов при температуре 20 °C |
| Гарантия | 12 месяцев |
Комплектация
- Трассоискатель Radiodetection SuperCAT4+CPS (RD2000CPS)
- Генератор
- Сумка для переноски
- Инструкция по эксплуатации на русском языке
- Штырь заземления
- Катушка с проводом для заземления
- Комплект проводов для прямого подключения генератора зажимами типа «крокодил»
- Батареи питания для локатора и генератора
