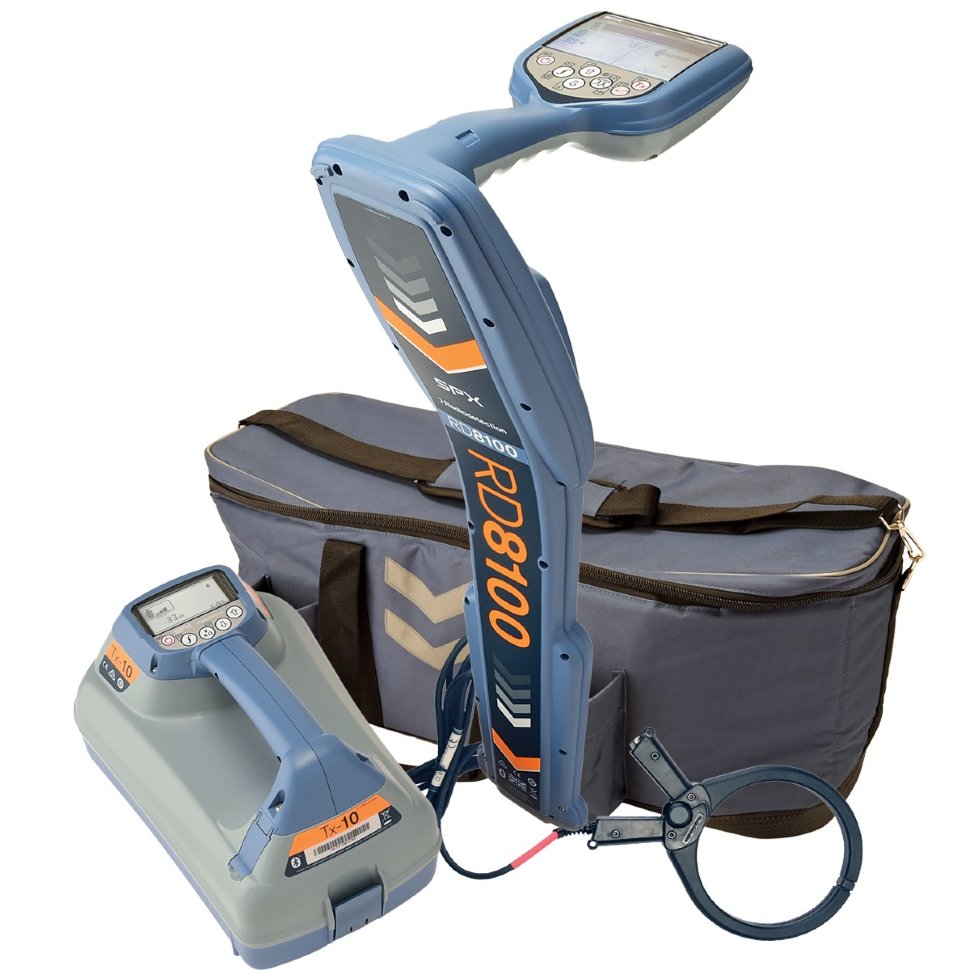

Трассоискатель Radiodetection RD8100 PDL с генератором Tx-10B (iLoc)

Трассоискатель Radiodetection RD8100 PDL с генератором Tx-10B (iLoc)
Трассоискатель Radiodetection RD8100 PDL с генератором Tx-10B (iLoc)
Трассоискатель Radiodetection RD8100 PDL с генератором Tx-10B (iLoc)
Трассоискатель Radiodetection RD8100 PDL с генератором Tx-10B (iLoc)
по запросу


Запросить счет

Трассоискатель Radiodetection RD8100PDL с GPS и телеметрией – трассоискатель, работающий на 21 частоте, имеет 5 пассивных режимов, силовые фильтры, есть функция поиска повреждений кабелей. Встроенный GPS и Bluetooth, ударопрочный и влагонепроницаемый корпус, 5 наземных антенн. Лучшее решение для поиска всех видов коммуникаций в городских условиях. Оснащён самым продвинутым генератором Tx-10B с 36 активными частотами.

RD8100 – это новая серия прецизионных локаторов с расширенными характеристиками. Трассоискатель RD8100 создан для людей, чья работа связана с геодезией, ЖКХ, строительством. Облегчает задачу поиска подземных коммуникаций. Всё, что вам нужно – это пройти с локатором по предполагаемой траектории залегания коммуникаций. Моментально обнаруживает любые подземные коммуникации, указывает глубину залегания, выявляет и классифицирует дефекты. Уникальная комбинация из 5 антенн позволяет вам по собственному усмотрению выбрать оптимальный уровень точности для работы.

Особенности трассоискателя RD8100

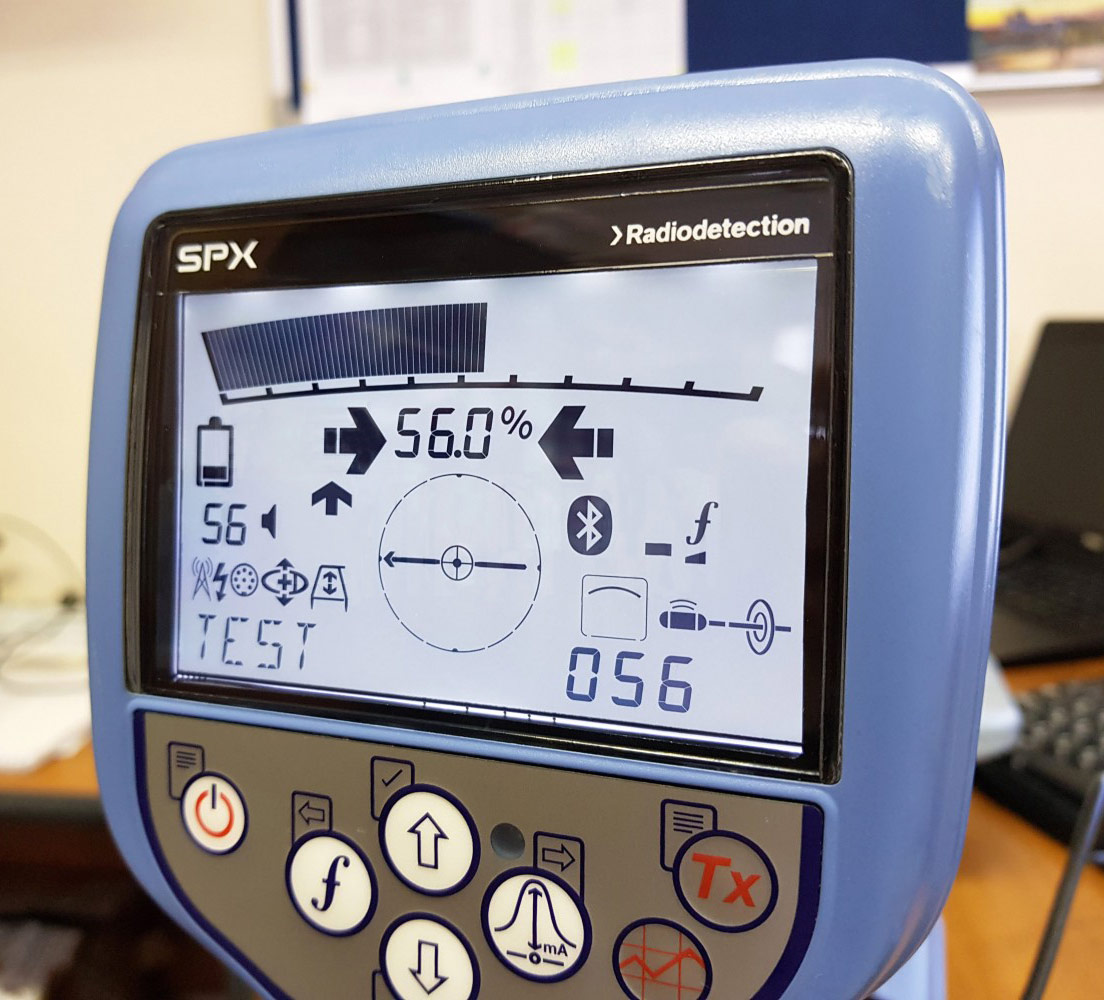

  • Высококонтрастный экран обеспечивает высокую четкость даже в условиях яркого солнечного освещения;
  • Пользователь может устанавливать до 5 дополнительных частот для адаптации RD8100 к сигналам, имеющимся в вашей сети;
  • Вы можете сохранять до 1000 записей данных, отправлять их на смартфон, планшет или ПК по каналу беспроводной связи Bluetooth;
  • Генератор с выходным сигналом 90 В и автоматическим согласованием импеданса нагрузки позволяет проводить обследования на больших расстояниях;
  • Функция определения направления тока (Current Direction) на частоте 4 кГц для локализации и трассировки кабелей с высоким импедансом на больших расстояниях;
  • Небольшой вес и эргономичная конструкция, обеспечивающие удобство эксплуатации;
  • Хорошо видимая, отражающая свет конструкция помогает защитить оператора и оборудование;
  • Уровень точности определяется конфигурацией. Пять наземных антенн обеспечивают высокую точность и воспроизведение данных локализации объектов;
  • Предназначен для эксплуатации непосредственно на месте проведения работ – IP65. Ударопрочный корпус, защищенный от проникновения влаги и пыли.

Отличия RD8100 от RD8000

  • Степень защиты корпуса IP65 против IP54;
  • 5 программируемых частот для пользователя;
  • Дополнительная частота с индикацией направления тока 4096 Гц;
  • Новый поисковый режим наведения;
  • 5 поисковых антенн против 4;
  • Функция Power Filters гармоники промышленной частоты 50 Гц - переключаются кнопкой на локаторе;
  • Одновременное отображение глубины залегания коммуникации и тока.

Упрощение локации в сложных условиях

В связи с тем, что структура коммуникаций становится сложнее, профессионалы в области локации требуют более мощных инструментов для быстрой и точной идентификации, трассировки кабелей. RD 8100PDL предоставляет вам такую возможность. Пользуйтесь надёжным, которое действительно экономит время и средства на упрощении поиска кабелей, труб и выявлении неисправностей.

Адаптируйте трассоискатель к частотам вашей сети

В трассоискатели RD8100 может быть введено до 5 дополнительных частот для адаптации к сигналам, имеющимся в искомых телекоммуникационных сетях. Частоты вашей сети вводятся при помощи программного обеспечения трассоискателя.

Поиск повреждений оболочек кабелей

Объединение дополнительного устройства А-рамки с локатором RD8100 для идентификации и определения мест повреждений оболочек кабелей с точностью в пределах 10 см.

Программа RD Manager для ПК

Настройка, калибровка и обновление трассоискателя с помощью компьютера. Загрузка записей данных об эксплуатации и результатов измерений при съемке для последующего анализа.

Пассивный режим направления

Быстрая проверка любой зоны перед проведением работ по вскрытию грунта, используя одновременное детектирование сигналов промышленной частоты и радиосигналов, которые несут подземные кабели или трубы.

Выход генератора 90 В

Более мощный сигнал, подаваемый на искомые линии с высоким импедансом – возможность детектирования коммуникационных линий на большем расстоянии и большей глубине залегания.

Функция мультиметра

Оценка параметров искомой линии, используя генератор – быстрое измерение линейного напряжения, тока и импеданса.

Выбор оптимального режима поиска

Уникальная комбинация из 5 антенн позволяет оператору оптимизировать конфигурацию локатора RD8100 для различных задач. В каждом режиме используется различная комбинация антенн. Основа каждой из антенн, используемых для локации – это специальный, отшлифованный феррит, обеспечивающий точные и надежные измерения.

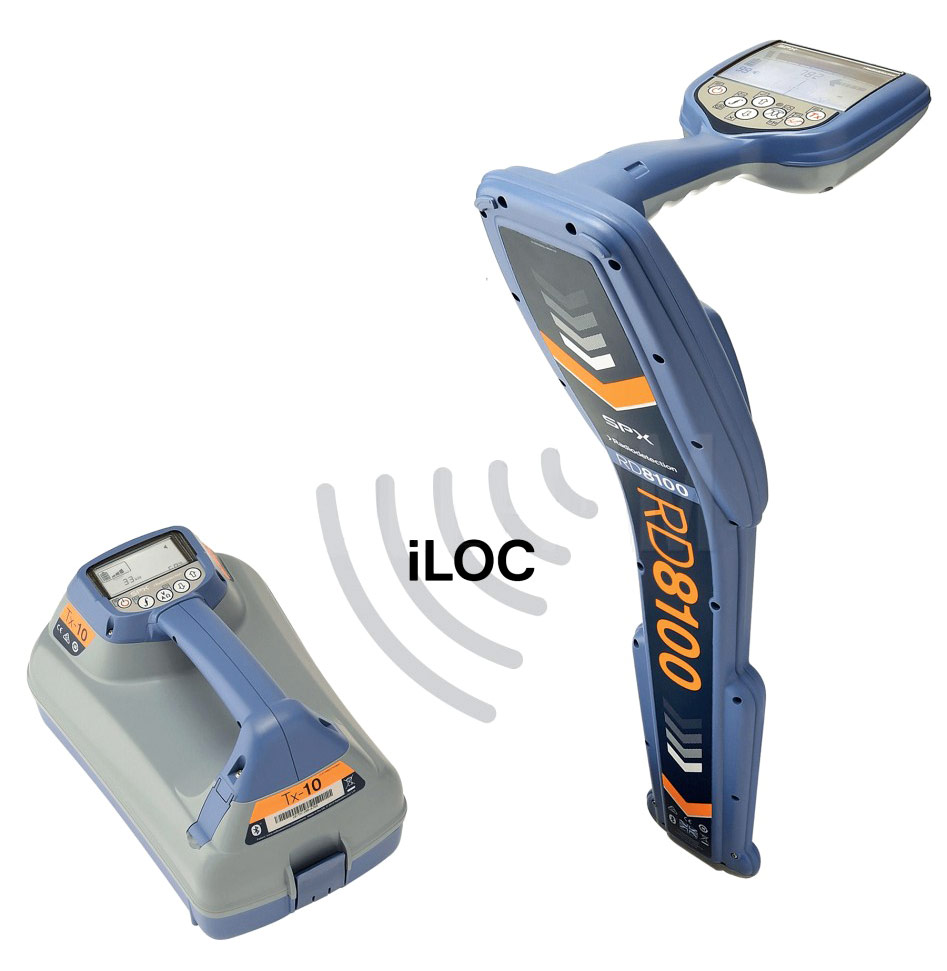

Функция iLOC – дополнительная опция

iLOC – это беспроводная связь Bluetooth с большей дальностью действия между локатором RD8100 и генератором. Позволяет оператору управлять мощностью и частотой сигналов на расстоянии 450 метров, что помогает экономить время на поиски и трудозатраты оператора.

Дополнительные аксессуары к трассоискателю

Большой ассортимент дополнительных принадлежностей компании Radiodetection расширяет возможности трассоискателей RD8100 и генераторов, обеспечивая точную локацию в конкретном применении, как при локализации телефонных кабелей в пучке, так и подводных силовых кабелей.



Технические характеристики

Технические характеристики локатора RD8100
Чувствительность6 E-15 тесла; 5 μA на расстоянии 1 м (33 кГц)
Динамический диапазон140 дБ (среднеквадратическое значение) / √Гц
Селективность120 дБ/Гц
Точность измерения глубины±3 %
Точность локации±5 % от глубины залегания
Полоса частот фильтра активной локации±3 Гц, 0<1 кГц; ±10 Гц, ≥1 кГц
Максимальное показание глубиныкабель/труба: 30 м; зонд: 19,5 м
Заказные частоты локациидо 5 дополнительных частот в диапазоне от 50 Гц до 1 кГц при разрешении 1 Гц
Частоты активной локациидо 24 частот
Частоты зондов-передатчиков512 Гц; 640 Гц; 8 кГц (8192 Гц); 33 кГц (32768 Гц)
Беспроводная связьBluetooth
Дальность дистанционного управления генератором, iLOCдо 450 м
Встроенный модуль приемника GNSSесть
Точность GNSSдо 3 м
Возможности записи данных при обследованиидо 1000 записей данных
Объем памяти для записи данных4 Гб
Записываемые параметры об эксплуатации локатора48 параметров
Степень защитыIP65
Тип дисплеявысококонтрастный монохромный ЖК-дисплей
Рабочая температура–20...50°C
Размеры648 × 286 × 125 мм
Весс блоком Li-Ion аккумуляторов: 1.8 кг. С щелочными батареями (D-элементы): 1,9 кг

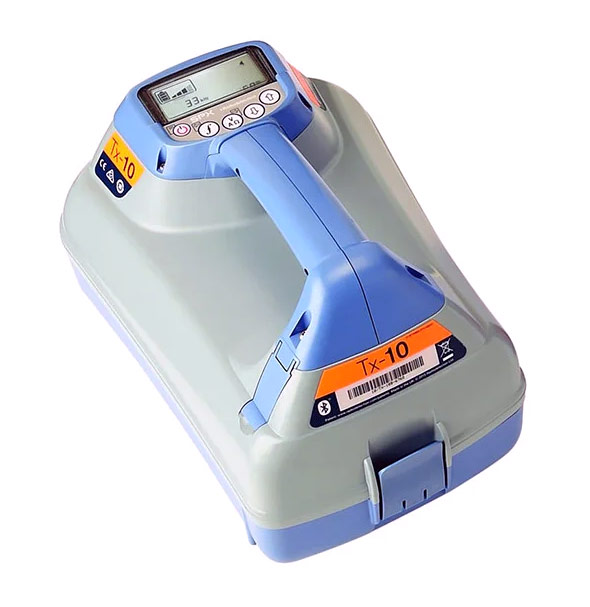

Технические характеристики генератора Tx-10B
Прямое подключение15 активных частот от 200 Гц до 200 кГц
Режим индукции8 частот кГц
Поиск повреждений (FF)диагностика повреждений оболочки кабелей – от короткого замыкания до повреждений с R = 2 MΩ, используя А-рамку
Максимальная выходная мощность генератора10 Вт
Батареи8 x D-элементов (LR20) или дополнительный блок Li-Ion батарей
Время работы15 часов
Степень защитыIP65
Рабочая температура–20...50°C
Размеры (Высота × Глубина × Ширина)356×227×207 мм
Вес2,8 кг (включая алкалиновые батареи); 4,2 кг (включая дополнительные принадлежности)



Опции трассоискателей серии RD8100
МодификацияPXLPXLGPDLPDLGPTLPTLG
Число частот локации131318182222
Число частот зондов444444
Пассивные режимы225555
Встроенный GPS-приемник
Силовые фильтры
Запись данных эксплуатации
Функция CALSafe™
Использование частоты 4 кГц4 кГц + CD4 кГц + CD4 кГц + CD4 кГц + CD
Режим Current Direction (CD)
Поиск повреждений кабелей
Определение глубины в режиме Power
Пассивный режим наведения
Функция iLOC
Литиево-ионная батарея●??●●?●?●?●?



Генераторы трассоискателя Radiodetection
Модификацияtx-1tx-5tx-5Btx-10tx-10B
Макс. выходная мощность1 Вт5 Вт5 Вт10 Вт10 Вт
Число частот активной локации1616161636
Частоты индукции88888
Число частот для режима CD 814
Функция iLOC
Поиск повреждений кабелей
Напряженность поля индукции0.70.850.8511
Режим ECO

✔ - доступно, по умолчанию включено;
● - опция;
■ - доступно, по умолчанию не включено.



Комплектация

  • Локатор RD8100PDL
  • Генератор Tx-10B
  • Сумка для переноски
  • Инструкция по эксплуатации на русском языке
  • Штырь заземления
  • Катушка с проводом для заземления
  • Магнит для подключения генератора к металлическим трубам
  • Комплект проводов для прямого подключения генератора зажимами типа «крокодил»
  • Батареи питания для локатора и генератора
Файлы для скачивания
Техническая спецификацияСкачать
Краткий курс для начинающих пользователей локаторов фирмы RadiodetectionСкачать
