Трассотечеискатель Успех АТГ-410.10

по запросу

Запросить счет

Бюджетный комплект морозоустойчивого исполнения с генератором мощностью 20 Вт.

Назначение

Комплект трассотечепоисковый "Успех АТГ-410.10" предназначен для:

определения местоположения и глубины залегания скрытых коммуникаций.
определения мест повреждения кабельных линий;
обследования участков местности перед проведением земляных работ;
проведения работ по поиску скрытой проводки;
обнаружения мест разгерметизации трубопроводов на глубине до 3 м.

Трассотечеискатель "Успех АТГ-410.10" – универсальный многофункциональный комплект, в котором объединены три устройства:

Трассоискатель с электромагнитным датчиком;
Трассоискатель с акустическим датчиком;
Течеискатель с акустическим датчиком

Особенности

Возможность выбора мощности в зависимости от решаемых задач (от 5 до 20 Вт).
Автоматическое согласование с нагрузкой в широком диапазоне сопротивлений
Возможность трассировки коммуникаций без непосредственного подключения с использованием индукционной антенны или клещей индуктивных

Решаемые задачи

Трассировка кабеля и определение глубины залегания.
Поиск места повреждения силового кабеля.
Поиск металлических трубопроводов и определение глубины залегания.
Поиск мест пересечения трубопроводов и кабеля.
Определение мест утечки.

Принцип работы

Режим трассопоиска:

Пассивный поиск: (трассопоиск без использования генератора)

Подключить головные телефоны и ЭМД к приемнику. Использовать режим «ШП», 50 Гц, 100 Гц. Работа в данном режиме позволяет обнаружить силовые кабели под напряжением (режим «ШП», затем 50 Гц), трубопроводы под катодной защитой и трубопроводы с перенаведенным излучением (режим «ШП», 100 Гц).

При работе оператора уровень сигнала анализируется по уровню шума в головных телефонах и стрелочному индикатору приемника.

Активный поиск: (трассопоиск с использования генератора)

Подключить головные телефоны и ЭМД к приемнику. Генератор представляет собой автоколебательную систему с мощным трансформаторным выходом, который служит для согласования с нагрузкой (кабель или трубопровод). Подключить генератор к нагрузке. Согласовать генератор с нагрузкой. Использовать режим «512», «1024», «8928», «х3». Па приемнике установить частоту аналогичную с генератором. Работа в данном режиме позволяет провести качественную трассировку коммуникаций (кабельных линий без напряжения, трубопровода)

Поиск места повреждения силового кабеля: (трассопоиск с использования генератора)

Поиск места повреждения силового кабеля можно осуществлять двумя методами: индукционным (ЭМД) и акустическим (АД). Подключить головные телефоны и ЭМД (АД) к приемнику. Подключить генератор к кабелю. Использовать режимы «512», «1024», «8928», «х3» (для индукционного метода); «ШП», «ФНЧ», «ПФ» (для акустического метода).

Режим течепоиска:

Подключить головные телефоны и АД к приемнику. Использовать режим «ШП», «ФНЧ», «ПФ». Механические колебания грунта, возникающие в результате течи из трубопровода, воспринимаются акустическим датчиком при помощи пьезоэлектрического преобразователя. Электрический сигнал поступает в электронный блок, откуда выводится на головные телефоны и на стрелочный индикатор. Оператор по максимальному сигналу на стрелочном индикаторе или по специфическому шуму свища определяет место положения разгерметизации трубопровода.

Характеристики

Приемник "АП-010М"

Параметр	Значение
Девять режимов работы на 26 частотных диапазонах, Гц	50, 100, 512, 1024, 8928, «ШП», «ФНЧ» (10 диап), «ПФ» (10 диап)
Общий коэффициент усиления по звуковому тракту, дБ	35
Напряжение питания, В Тип элементов питания	9+1-2,5 6 х 1,5 В (батареи типа “С”)
Мощность, подводимая к головным телефонам, мВт	100
Потребляемая мощность, не более, Вт	0,9
Габаритные размеры прибора, не более, мм	250х90х147
Масса, не более, кг	1,5

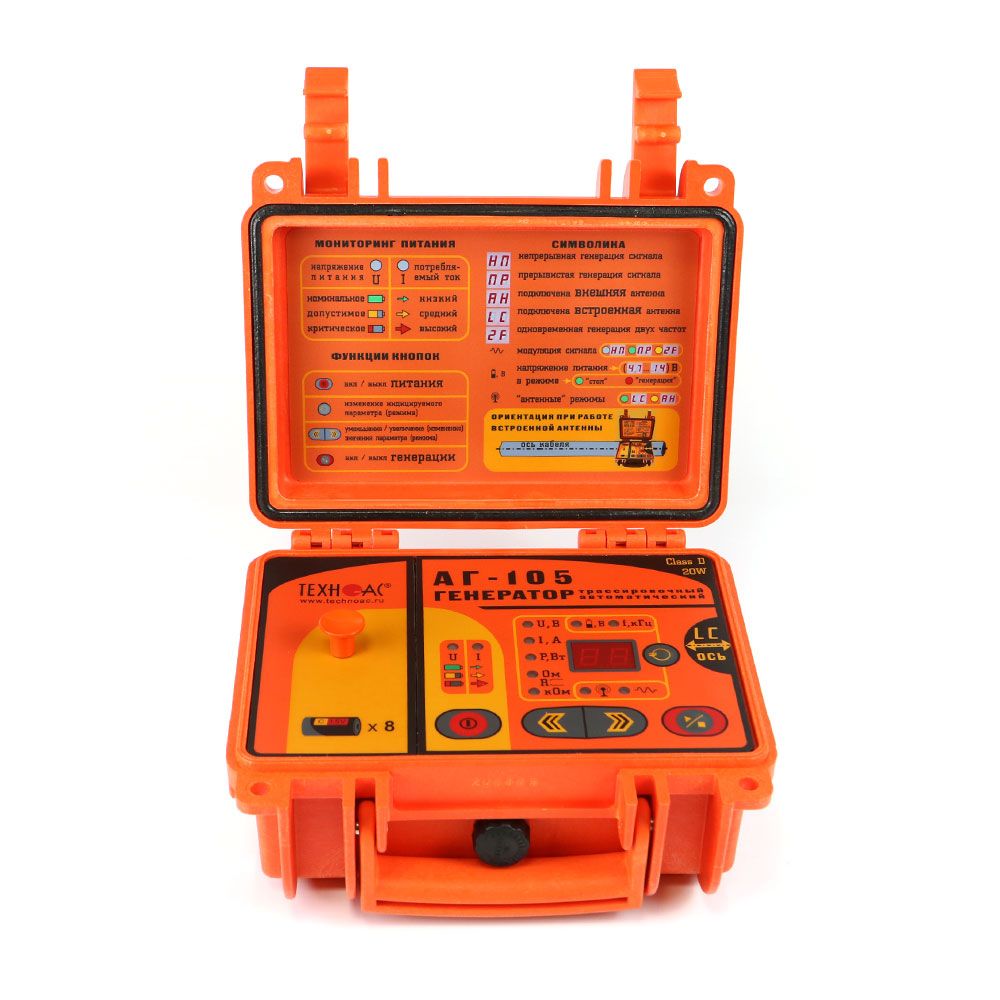

Генератор "АГ-114"

Параметр	Значение
Частоты генерируемого сигнала, Гц
Частота 1	512 ± 0,5
Частота 2	1024 ± 1
Частота 3	8928 ± 8
Режимы генерации
Режим 1	непрерывный
Режим 2	импульсные посылки
Режим 3	импульсный трехчастотный
Длительность импульса, мс
Режим 2, 3	100
Частота следования импульсов, Гц
Режим 2	1
Режим 3	2
Мощность, отдаваемая генератором в нагрузку, Вт
Мощность 1 («5Вт»)	5±1,25
Мощность 2 («10Вт»)	10±2,5
Мощность 3 («20Вт»)	20±5
Допустимое сопротивление нагрузки, Ом	любое
Диапазон сопротивлений согласованной нагрузки, Ом
Мощность 1 («5Вт»)	0,3 … 1000
Мощность 2 («10Вт»)	0,3 … 500
Мощность 3 («20Вт»)	0,3 … 250
Напряжение на выходе, В
Ограниченное по умолчанию	36
Максимальное	72
Согласование с нагрузкой	автомат., 20-ти ступенчатое
Время согласования максимальное,не более, с	12
Допустимое внешнее напряжение питания, В	11...15
Источники питания
Встроенный аккумулятор: - напряжение, В - емкость, Ач	12 2,2
Сетевой блок	15В / 4,4 А max
Время зарядки штатного аккумулятора не более, ч	5
Габаритные размеры генератора, не более, мм	190х140х80
Вес генератора в чехле, не более, кг	2,5

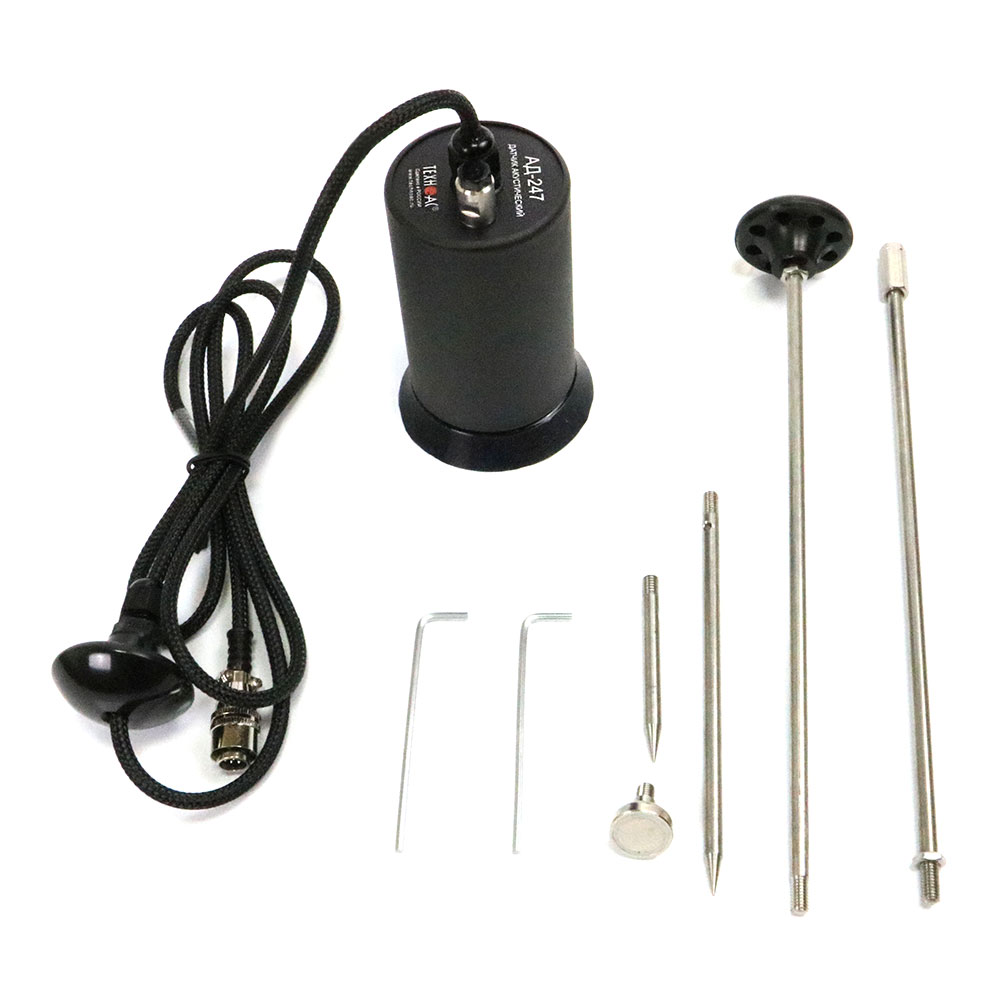

Акустический датчик "АД-240"

Параметр	Значение
Габаритные размеры прибора, не более, мм	60х130
Масса, не более, кг	0,95

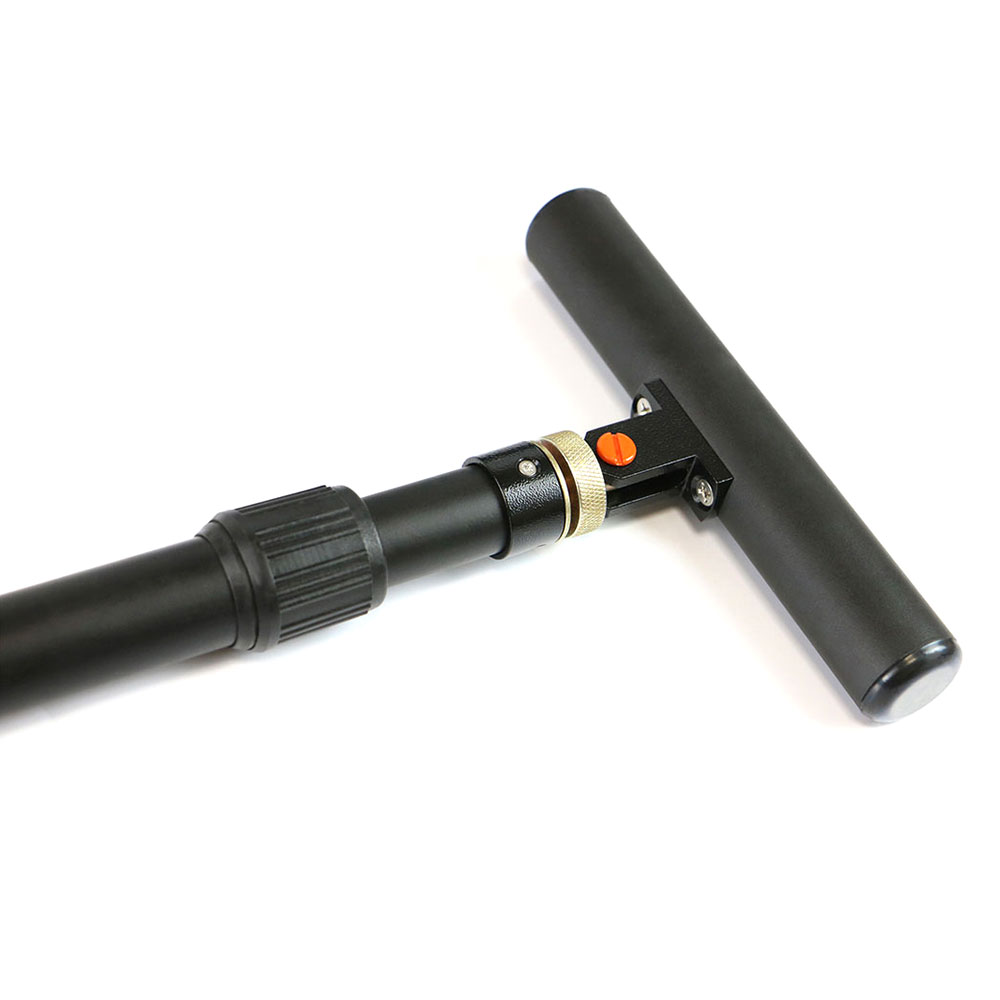

Электромагнитный датчик "ЭМД-227М"

Параметр	Значение
Тип преобразователя	резонансная ферритовая магнитная антенна
Частота резонанса, Гц	8928, 1024, 512 Гц
Тип питания	от приемника
Коммутация резонанса	принудительная (управляется приемником)

Индуктивная антенна "ИЭМ-301.2"

Параметр	Значение
Максимальная мощность, подводимая к «рамке», не более Вт	10
Модуль полного комплексного сопротивления на частоте 8928 Гц, Ом	36
Тип корпуса	пластмассовый, герметичный

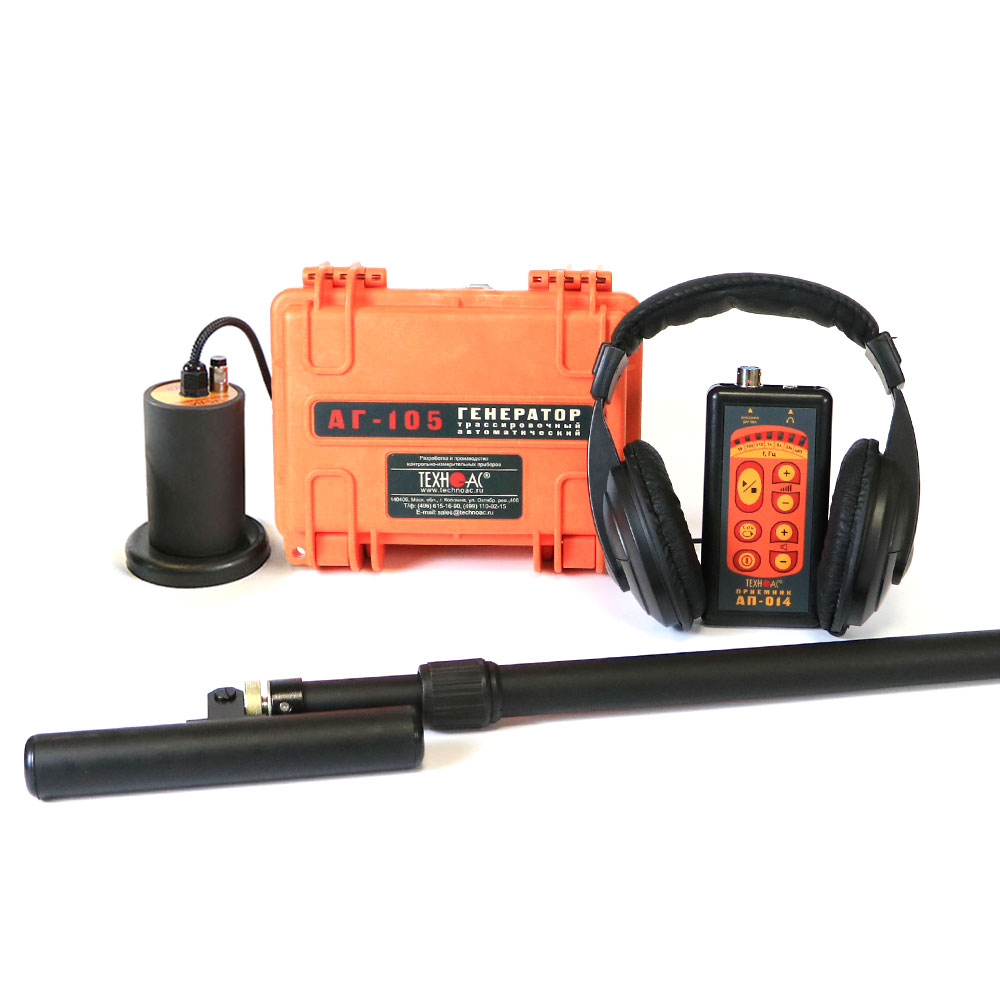

Комплектация

Трассопоисковый приемник АП-010М - 1 шт.
Датчик электромагнитный ЭМД-227М - 1 шт.
Комплект акустического датчика АД-240 - 1 шт.
Антенна индукционная ИЭМ-301.2 - 1 шт.
Генератор АГ-114 - 1 шт.
Головные телефоны - 1 шт.
Источник питания - 1 шт.
Кабель АГ 120.02.030 - 1 шт.
Кабель АГ 120.02.020 - 1 шт.
Кабель АГ105.02.020 - 1 шт.
Контакт магнитный АГ120.02.090 - 2 шт.
Штырь заземления АГ110.02.004 - 2 шт.
Батарейка R14 - 6 шт.
Сумка для генератора АГ-114 - 1 шт.
Сумка для приемника АП-010М - 1 шт.
Сумка для батарейного отсека приемника - 1 шт.
Сумка для антенны ИЭМ-301.2 - 1 шт.
Сумка для ЭМД-227М - 1 шт.
Сумка для комплекта - 1 шт.
Руководство по эксплуатации и паспорт - 1 шт.
