Изготовление геодезических пунктов принудительного центрирования (ППЦ)

В начальный момент на объекте строительства возникает необходимость создания геодезической разбивочной основы. Ее построение регламентирует СНИП 3.01.03-84. Такая основа выполняется геодезической организацией и представляет собой сеть жёстко закрепленных на местности пунктов.

Такие пункты дают возможность с достаточно высокой точностью определять положение объектов строительства относительно их высоты. Причем такая возможность возникает по отношению не только к отдельно расположенным зданиям и сооружениям – речь может идти о целых комплексах.

К пунктам геодезической разбивочной основы относятся грунтовые репера, стенные знаки и пункты принудительного центрирования.



Пункт принудительного центрирования

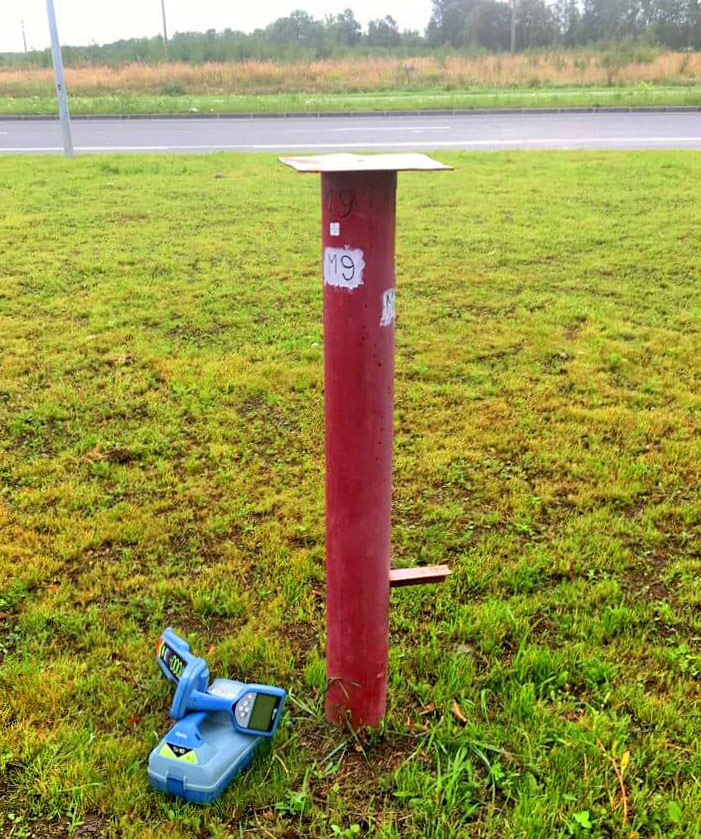

Одним из типов геодезической разбивочной основы является пункт принудительного центрирования (ППЦ). Свое название он получил от того, что электронный тахеометр, вешка на трегере, фиксируется на этом пункте принудительно, в строго определенной точке.

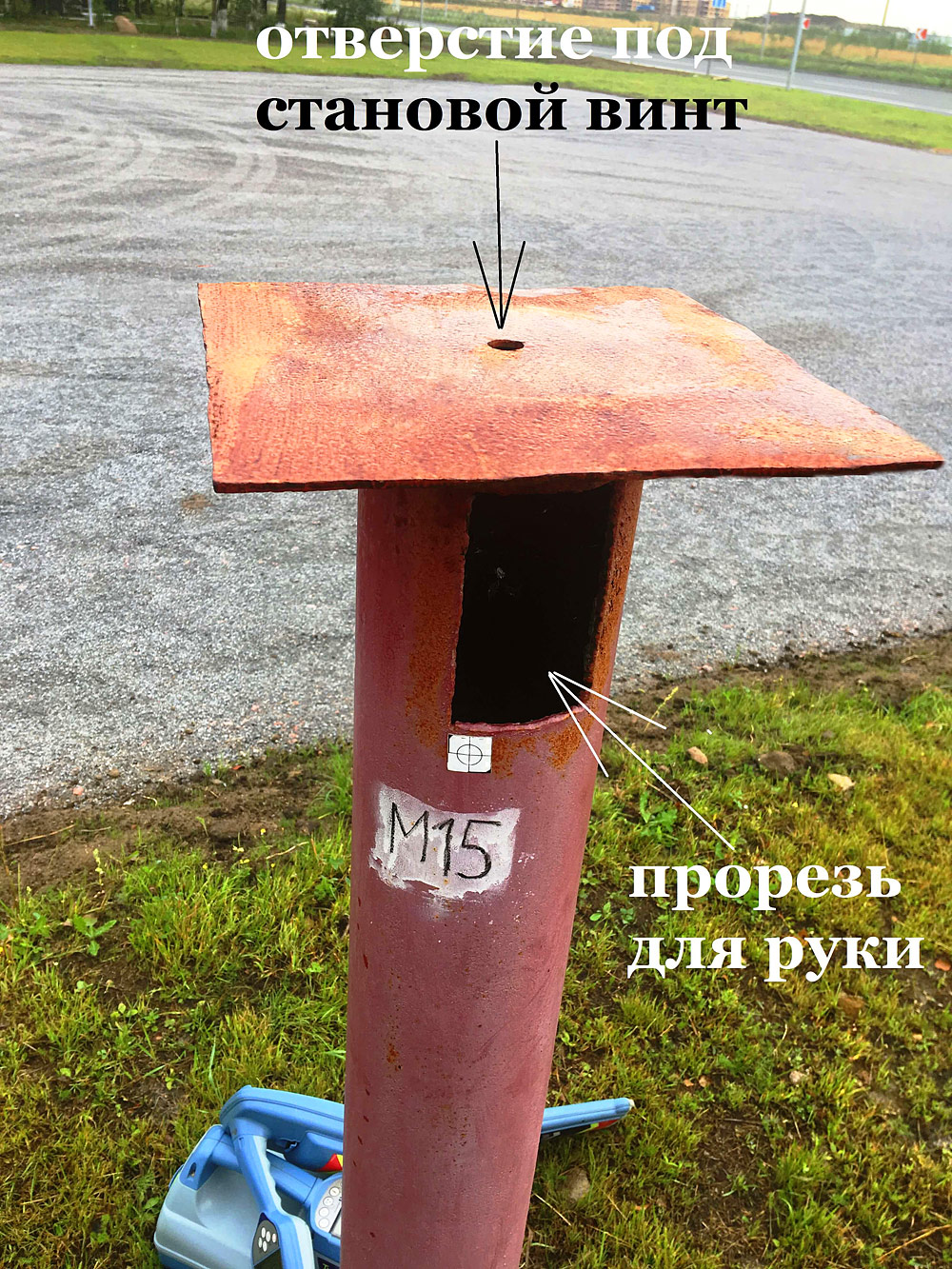

Пункт принудительного центрирования (ППЦ) представляет из себя трубу, на одном конце которой имеется так называемый якорь – металлическая конструкция из толстых прутьев арматуры, приваренных к трубе, а на другом – металлическая площадка, в центре которой есть отверстие. Диаметр отверстия совпадает с диаметром станового винта. Точный диаметр отверстия позволяет избежать люфтов и исключает погрешность центрирования. Под площадкой в трубе делается проём для закрепления геодезического прибора рукой.

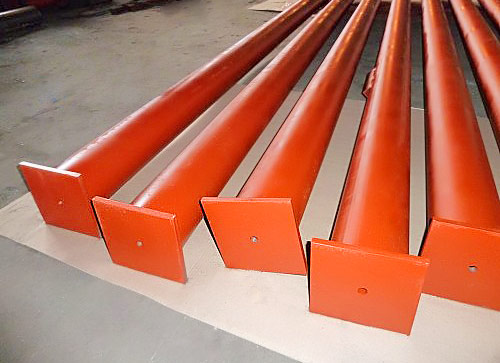

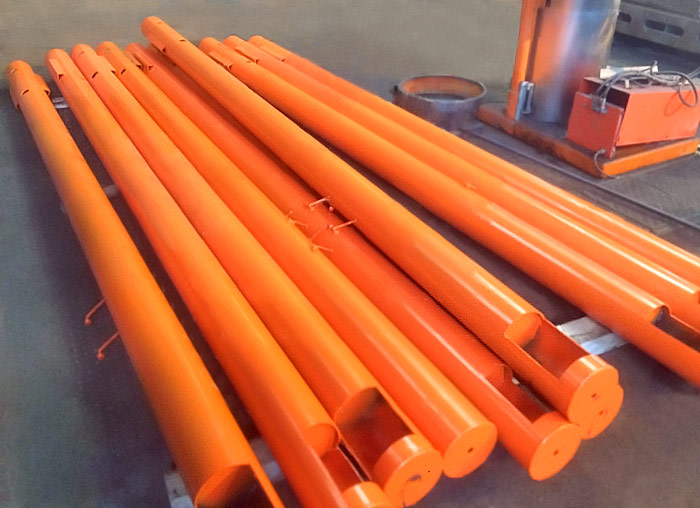

Для производства ППЦ используется длинная труба (более 3-х метров), диаметр трубы – 150 мм, толщина стали не менее 0,3 см. Наверх трубы наваривается квадратная площадка 200х200 мм, толщиной 10 мм, в центре высверливается отверстие диаметром 16 мм.

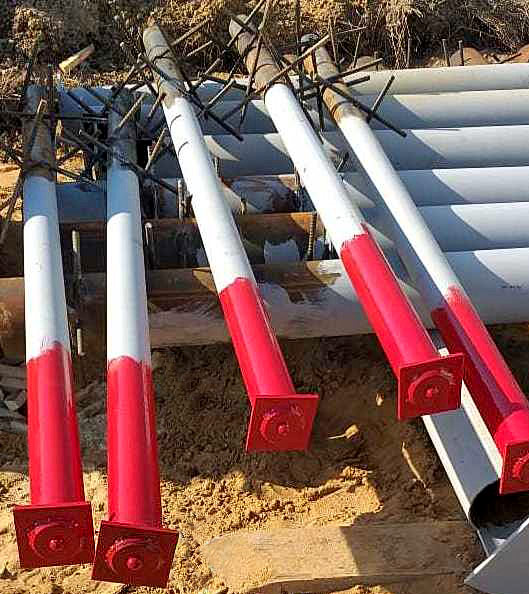

На конце трубы (в нижней части) наваривается арматурный каркас. Ширина каркаса должна быть такой, чтобы защитный слой из бетона снаружи каркаса был не менее 2 см. Толщина арматуры 0,8–1,2 см.

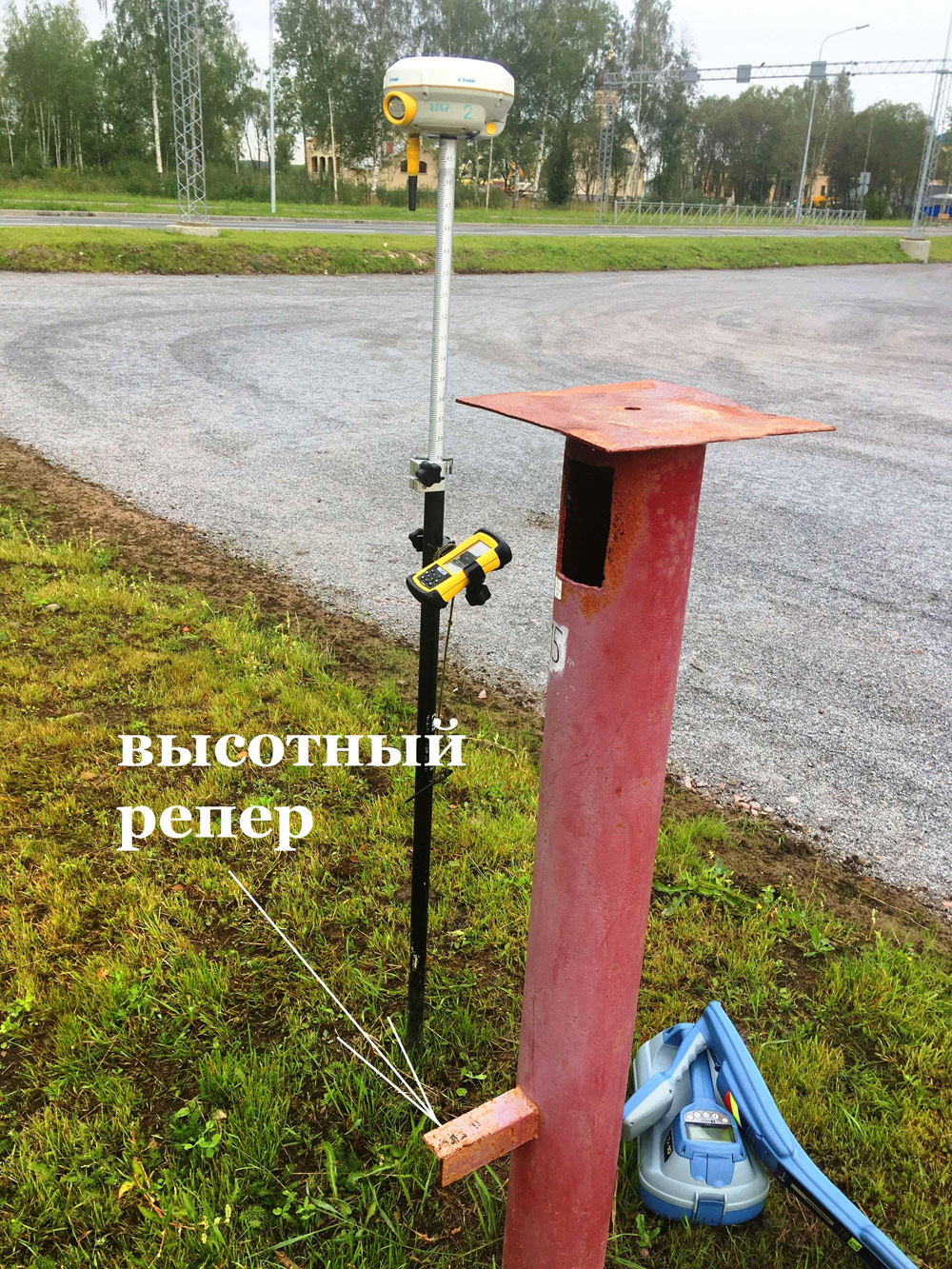

В нижней части ППЦ иногда приваривается отдельная конструкция для высотного репера, например, металлический уголок.

В целях борьбы с коррозией применяются оцинкованные или эмалированные металлы. При отсутствии таковых труб возможно использовать битумные или эпоксидные покрытия, а также липкую изоляционную ленту.


Пункт принудительного центрирования. Схема




Порядок установки пункта ППЦ

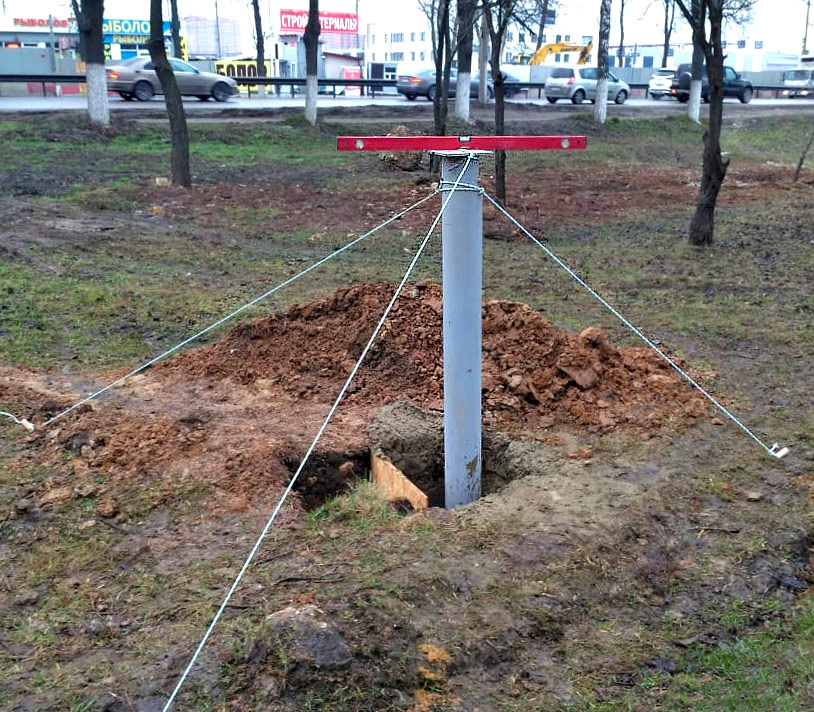

Работы производятся в благоприятных погодных условиях, при отсутствии атмосферных осадков. Роется котлован ниже глубины промерзания грунта, либо разрабатывается скважина круглого сечения необходимого диаметра и глубины с помощью мотобура (ямобура). Далее скважину заливают бетоном до половины необходимого уровня якоря. В бетон опускают нижний конец ППЦ, закрепляют в отвесном положении при помощи распорок и доливают раствор до необходимого уровня. Далее в скважину на поверхность бетона насыпают слой песка или слой мягкой разрыхленной земли (толщиной не менее 10 см) и засыпают скважину местным грунтом с послойной его трамбовкой. Труба маркируется: на ней указывается номер пункта и организация.
