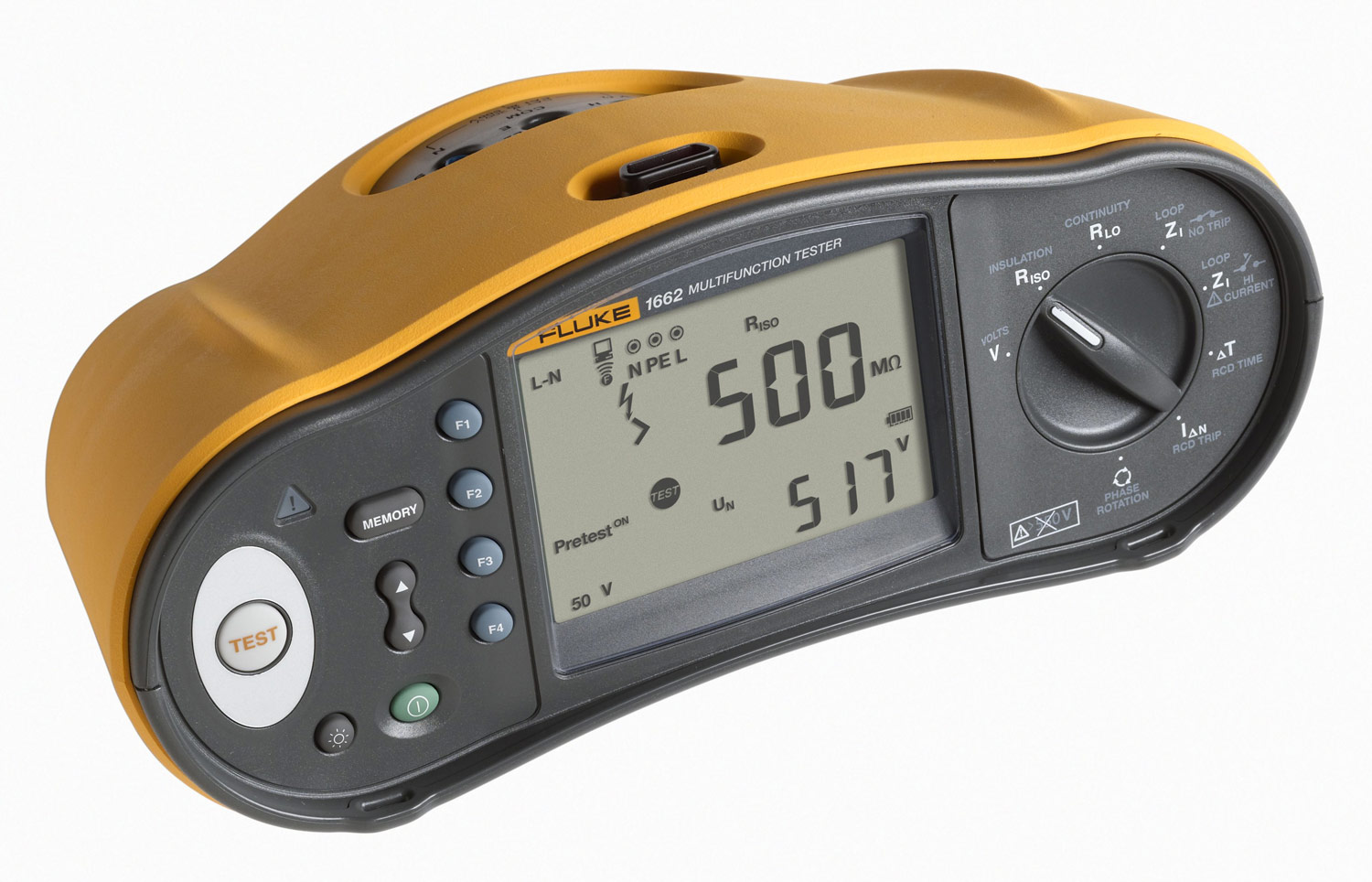

Тестер электроустановок Fluke 1662
Многофункциональный тестер электроустановок Fluke 1662 измеряет и фиксирует параметры одно- и трехфазных электросистем, такие как целостность цепи, сопротивление контура, ток срабатывания УЗО, ожидаемый ток короткого замыкания и многие другие.
Общие технические характеристики многофункционального тестера электроустановок Fluke 1662:
- Четыре режима испытательного напряжения: 100, 250, 500, 1000 В.
- Подключаемая функция автоматического пуска проверки УЗО и контуров.
- Измерение сопротивления изоляции.
- Компенсация сопротивления проводов за счет использования специального адаптера.
- Диагностика прибора без помощи сторонних устройств со встроенной функцией самопроверки.
- Дисплей с подсветкой для работы при слабом освещении.
Самодиагностика осуществляется автоматически при включении многофункционального тестера электроустановок Fluke 1662. Это обеспечивает безопасность проводимых работ за счет постоянного контроля всех систем многофункционального тестера.
Диагностика трехфазных двигателей выполняется с помощью многофункционального тестера электроустановок Fluke 1662. Благодаря этому прибору, вы можете выявить такие неисправности электродвигателей, как плохой контакт в обмотке ротора, разворот двигателя при обрыве одной из фаз, повреждения изоляции обмоток и многие другие.
Проверка УЗО, осуществляемая с помощью многофункционального тестера электроустановок Fluke 1662 SCH, позволяет определить неисправность устройств, обеспечивающих безопасность от поражения человека электрическим током. Совместно с этим, выполняется проверка ожидаемого тока короткого замыкания, в том числе, и на землю. За счет применения этих функций, вы можете выполнить комплексную проверку устройств защитного отключения.
Индикатор чередования фаз, встроенный в многофункциональный тестер электроустановок Fluke 1662 SCH обеспечивает проверку правильной работы трехфазной сети. При использовании тестера, вы можете определить такие неисправности трехфазной сети, как несимметрию токов и напряжений (перекос фаз) и обрыв рабочего нуля.
При измерении целостности цепи, выполняется проверка всей сети до вводного автомата. Диагностика включает в себя проверку полярности проводки, измерение сопротивления контура и шлейфа, время срабатывания УЗО, величину тока отсечки УЗО. Если прибор обнаружит подключенные к сети устройства, то он сразу прекратит измерения, чтобы не повредить электрооборудование тестовым напряжением.
Функции измерений многофункционального тестера электроустановок Fluke 1662:
- Функция измерения;
- Напряжение и частота;
- Проверка полярности проводки, обнаружение обрыва линии N;
- Сопротивление изоляции;
- Целостность цепи и сопротивление;
- Измерение параметров обмоток электродвигателя при проверке целостности цепи;
- Сопротивление контура и шлейфа;
- Ожидаемый ток короткого замыкания на землю (PEFC/IK);
- Ожидаемый ток короткого замыкания (PSC/IK);
- Время отключения УЗО;
- Ток срабатывания УЗО (проверка линейным сигналом);
- Измерение времени и тока срабатывания УЗО типов A и AC при одной проверке;
- Переменная величина испытательного тока УЗО;
- Последовательность автоматических проверок УЗО;
- Индикатор чередования фаз.
Технические характеристики
| Измерение напряжения переменного тока | |
| Диапазон | 500 В |
| Разрешение | 0,1 В |
| Погрешность при 45–66 Гц | 0,8 % + 3 |
| Входной импеданс | 360 кОм |
| Защита от перегрузки | 660 В среднеквадратичное |
| Проверка целостности цепи (RLO) | |
| Диапазон (автоматический выбор) | 20 Ом / 200 Ом / 2000 Ом |
| Разрешение | 0,01 Ом / 0,1 Ом / 1 Ом |
| Напряжение разомкнутой цепи | > 4 B |
| Измерение сопротивления изоляции (RISO) | |
| Погрешность испытательного напряжения (при номинальной силе испытательного тока) | +10%, –0% |
| Испытательное напряжение | 100 В 250 В 500 В 1000 В |
| Диапазон сопротивления изоляции | 20 MОм / 50 MОм 20 MОм / 100 MОм 20 MОм / 200 MОм 20 MОм / 200 MОм / 500 MОм 20 MОм / 200 MОм / 1000 MОм |
| Разрешение | 0,01 MОм / 0,1 MОм 0,01 MОм / 0,1 MОм 0,01 MОм / 0,1 MОм 0,01 MОм / 0,1 MОм / 1 MОм 0,01 MОм / 0,1 MОм / 1 MОм |
| Испытательный ток | 1 мА при 50 кОм 1 мА при 100 кОм 1 мА при 250 кОм 1 мА при 500 кОм 1 мА при 1 МОм |
| Импеданс контура и шлейфа (ZI) | |
| Диапазон | 10 Ом / 0,001 Ом / Режим больших токов мОм |
| Разрешение | 0,01 Ом / 0,1 Ом / 1 Ом |
| Ожидаемый ток короткого замыкания на землю, проверка PSC | |
| Диапазон | 1000 А / 10 кА (50 кА) |
| Разрешение | 1 А / 0,1 кА |
| Вычисление | Ожидаемый ток замыкания на землю (PEFC) или ожидаемый ток короткого замыкания (PSC) определяется делением измеренного сетевого напряжения на измеренное сопротивление контура (L-PE) или сопротивление шлейфа (L-N) соответственно. |
| Проверка УЗО, проверяемые типы УЗО | |
| Тип УЗО | A = "4" , AC¹, G², S³ |
| Примечания | ¹Отклик на переменный ток ²Общего типа, без задержки ³Задержка времени = "4" Отклик на импульсный сигнал = "5"Отклик на сглаженный сигнал постоянного тока |
| Проверка скорости срабатывания (ΔT) | |
| Настройки тока¹ | 10–30–100–300–500–1000 мА – ВАр 10–30–100 мА |
| Множитель | x ½, x 1 x 5 |
| Диапазон измерений | УЗО типа G (310 мс, 50 мс) |
| УЗО типа S (510 мс, 160 мс) | |
| Примечания | ¹1000 мА только для типа AC 700 мА максимум для типа A в режиме ВАр режим ВАр недоступен для типа B |
| Измерение тока срабатывания УЗО/FI/Проверка линейным сигналом(IΔN) | |
| Диапазон тока | 30–110 % номинального тока УЗО¹ |
| Величина ступени | 10 % от IΔN² |
| Длительность ступени | Тип G (300 мс/ступень) |
| Тип S (500 мс/ступень) | |
| Погрешность измерений | ±5 % |
| Номинальные диапазоны тока срабатывания (ГОСТ Р 51326.1-99 / EN 61008-1) | 50–100 % для типа AC 35–140 % для типа A (>10 мА) 35–200 % для типа A (≤10 мА) 50–200 % для типа B ²5 % для типа B |
| Примечания | ¹30–150 % для типа A IΔN >10 мА 30–210 % для типа A IΔN = 10 мА 20–210 % для типа B |
| Индикация чередования фаз | |
| Пиктограмма | Индикатор чередования фаз активен. |
| Общие технические характеристики | |
| Размер (Д x Ш x В) | 10 x 25 x 12,5 см |
| Масса (с батареями) | 1,3 кг |
| Размер и количество батарей | Тип АА, 6 шт. |
| Степень защиты | IP40 |
| Безопасность | Соответствует требованиям ГОСТ 12.2.091-2012 / EN61010-1 Ed 2.0 (2001-02), UL61010, ANSI/ISA –s82.02.01 2000 и CAN/CSA c22.2 No. 1010, изд. 2 |
| Перенапряжение | CAT III / 500В; CAT IV 300В |
| Диапазоны и погрешность измерений | от EN61557-1 до EN61557-7, изд. 2, и EN61557-10, изд. 2 |

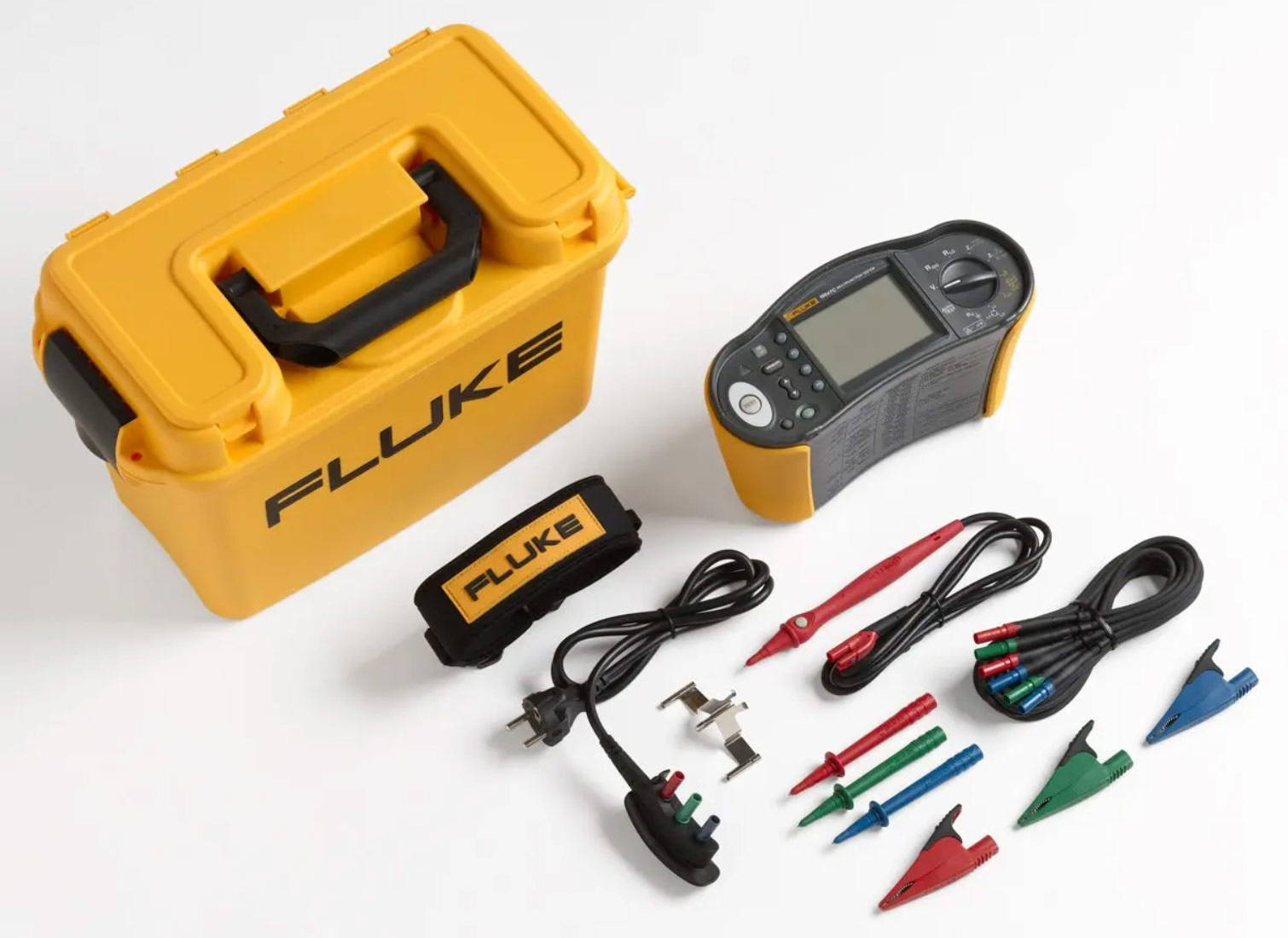

Комплектация
- Тестер электроустановок Fluke 1662
- Батареи AA (IEC LR6) (6 шт.)
- Твердый футляр для переноски C1600
- Адаптер для компенсации сопротивления измерительных проводов
- Сверхпрочный шнур питания
- Комплект стандартных измерительных проводов STD
- Ремешок для переноски и крепления на поясе с подкладкой
- Краткое справочное руководство
- Датчик с дистанционным управлением TP165X и измерительный провод
- Руководство пользователя на CD-ROM
| Файлы для скачивания | |
| Руководство пользователя | Скачать |
