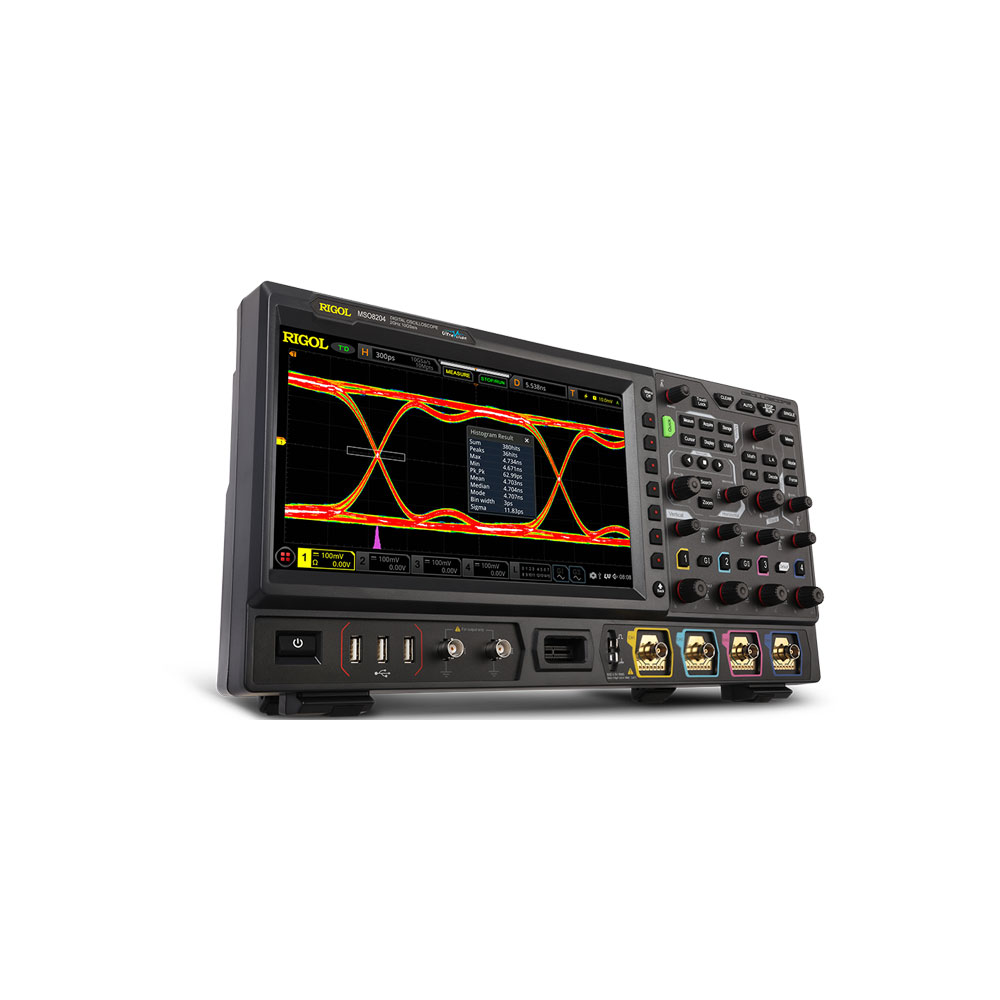

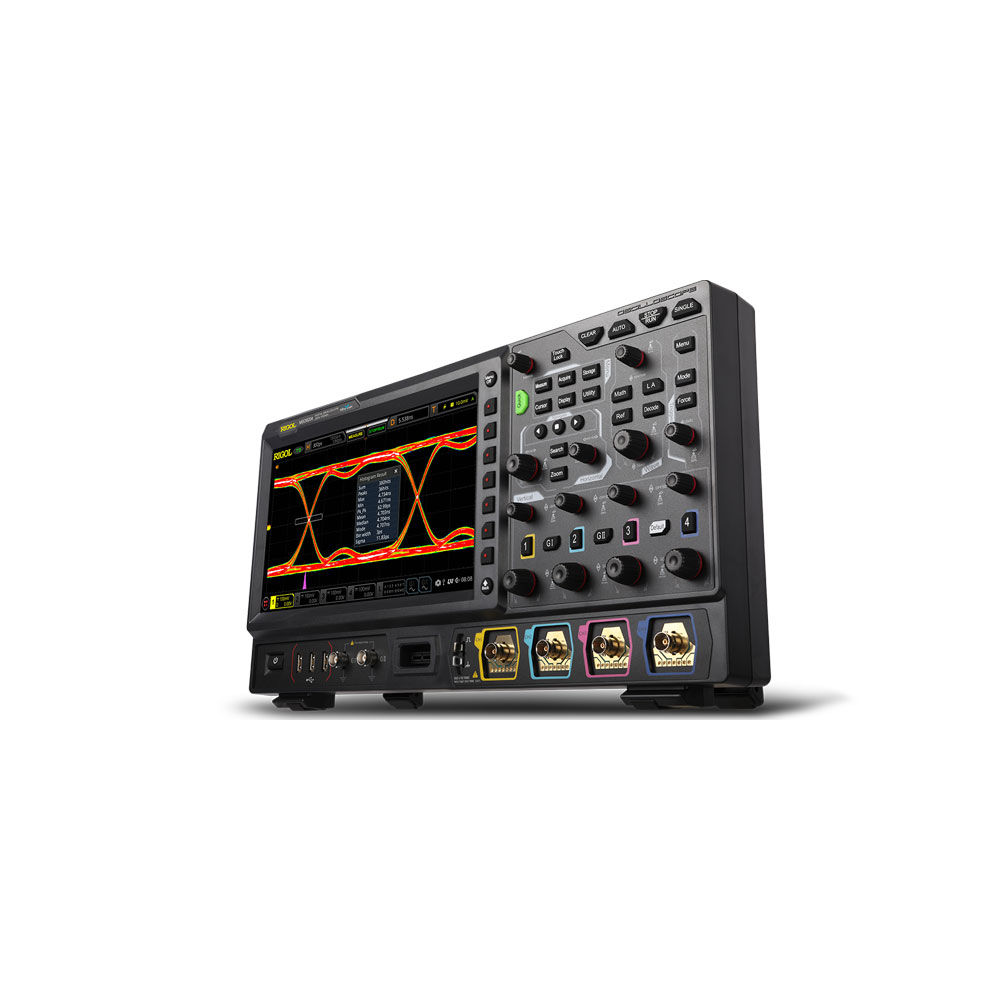

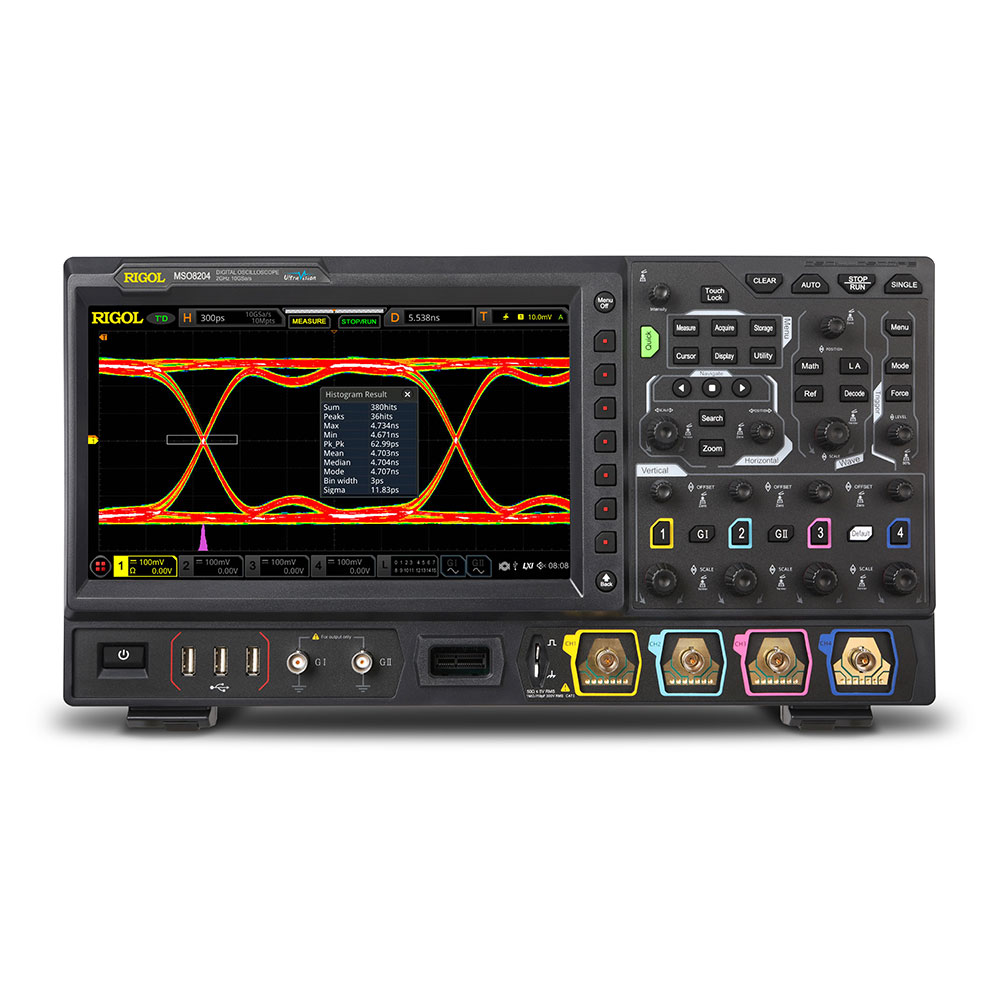

Цифровой осциллограф смешанных сигналов Rigol MSO8204

Цифровой осциллограф Rigol MSO8204 – старшая модель в линейке многофункциональных приборов на высокопроизводительном чипсете Phoenix, обладающая самой широкой полосой пропускания, до 2 ГГц, при большой глубине памяти и высоком показателе частоты дискретизации. Снабженное расширенным набором аналитических функций средств контроля целостности сигналов, включая режимы глазковой диаграммы и анализа джиттера, изделие может использоваться для разработки и отладки РЧ-оборудования, коммуникационных средств вплоть до УКВ-диапазона, систем беспроводной передачи данных и т.д.

Особенности и возможности

Многофункциональное исполнение, с опциональной возможностью расширения базовых функций, дает возможность использовать осциллограф Rigol MSO8204 для анализа смешанных сигналов во временной и частотной областях, измерений электрических параметров, декодирования протоколов, контроля характеристик источников питания и т.д. Измерительные функции доступны как в реальном времени, так и при анализе данных, сохраненных в памяти цифрового осциллографа. Опция встроенного генератора с двумя независимыми каналами на основе 14-битного ЦАП, с поддержкой режимов свипирования и модуляции исключает необходимость применения в ходе выполнения работ по отладке приемников и преобразователей отдельного источника тестового сигнала. Выявление быстротекущих переходных процессов и малозаметных событий в аналоговых сигналах упрощает режим визуализации Color Grade, который также повышает информативность при радиочастотном анализе с задействованием БПФ.

Преимущества Rigol MSO8204

• Платформа UltraVision II обеспечивает высокое быстродействие и производительность, благодаря чему поддерживается максимальная скорость захвата даже при выполнении нескольких операций одновременно.
• Гибкое управление – наряду с сенсорным дисплеем, осциллограф оборудован функциональными клавишами для прямого вызова основных режимов, а также настраиваемой кнопкой быстрого доступа, которой можно задать любую нужную для пользователя функцию; для тонких подстроек служат комбинированные поворотные регуляторы фотоэлектронного типа.

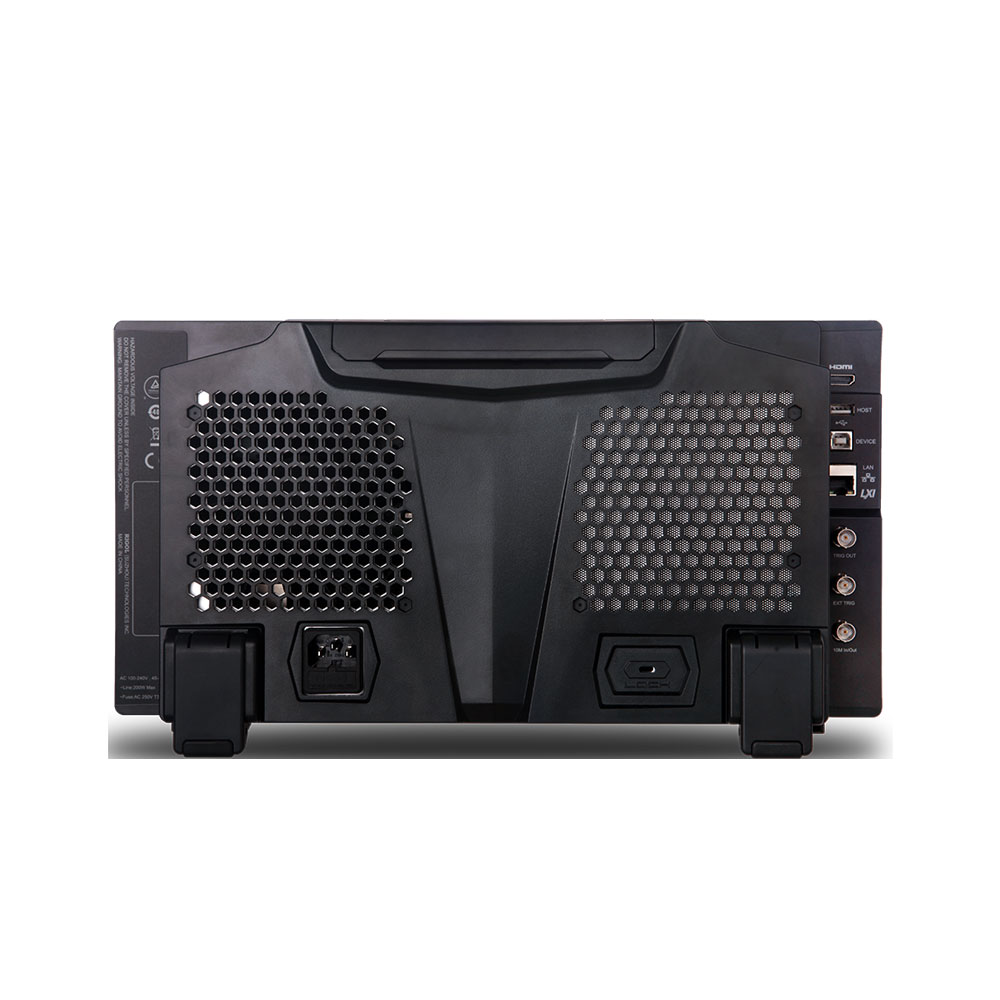

• Расширенные коммуникационные возможности – при выполнении работ в дистанционном режиме прибор может подключаться к ПК по каналам LAN-LXI, USB либо опционально через GPIB, наличие четырех USB-хостов дает возможность задействовать одновременно несколько внешних устройств; поддерживаются функции веб-управления и он-лайн обновления при доступе через локальную сеть к Интернету.

Краткие характеристики

• 3 полосы пропускания: 600 МГц, 1 ГГц и 2 ГГц; с возможностью обновления полосы
• Частота дискретизации до 10 Гвыб.\с
• 4 аналоговых канала, 16 цифровых каналов (пробник покупается отдельно) + вход внешнего запуска
• Память до 500 млн. точек
• Скорость захвата осциллограмм до  600,000 осцилл./с
• Пробники на 500 МГц в стандартном комплекте поставки
• 2 пассивных пробника на 1.5 ГГц в комплекте с MSO8104 / MSO8204

Логический анализатор

• Прибор MSO8204 поддерживает 16 цифровых каналов с пробников RPL2316
• Память на цифровые каналы 62.5 млн. точек
• Частота дискретизации до 1.25 Гвыб.\сек
• Запись и прокрутка сигнала в памяти осциллографа, а не ограниченна экраном
• Запуск и декодирование сигналов по цифровым \ аналоговым каналам
• Возможность группировки цифровых каналов

Анализатор спектра

• БПФ в стандартной комплектации осциллографа MSO8204, память до 1 млн. точек
• Полоса определяется макс. полосой осциллографа
• Одновременное отображение до 4 операций на экране
• Цветовая индикация “мощности” сигнала
• Отображение до 15 пиковых значений в таблице событий

Цифровой вольтметр

• измерение напряжения постоянного/переменного тока, среднеквадратичного значения/AC+DC RMS ( 3 разряда)
• звуковой сигнал при достижении или превышении предельных значений
• Частота до 25 МГц
• Отображение последних результатов измерений в виде диаграммы и отображение экстремумов за последние 3 секунды

Частотомер

• Частотомер 3 или 6 разрядов (выбирается пользователем)
• Поддержка статистики макс. и мин. значений
• 48-битный сумматор

Генератор сигналов (опция)

• 2 выходных канала у осциллографа RIGOL MSO8204
• 13 форм выходного сигнала
• Частота до 25 МГц
• Дискретизация до 200 Мвыб.\с
• Модуляция, свипирование

Анализатор протоколов (опция)

• Осциллограф MSO8204 поддерживает: RS232/UART, I2C, SPI, CAN, LIN, I2S, FlexRay, и MIL-STD-1553

Характеристики

Комплектация

• RIGOL MSO8204
• кабель USB
• 4 пассивных высокоимпедансных пробника 500 МГц
• 2 пассивных низкоимпедансных пробника 1.5 ГГц
• крышка передней панели
• краткое руководство (печатная копия)
• кабель питания
