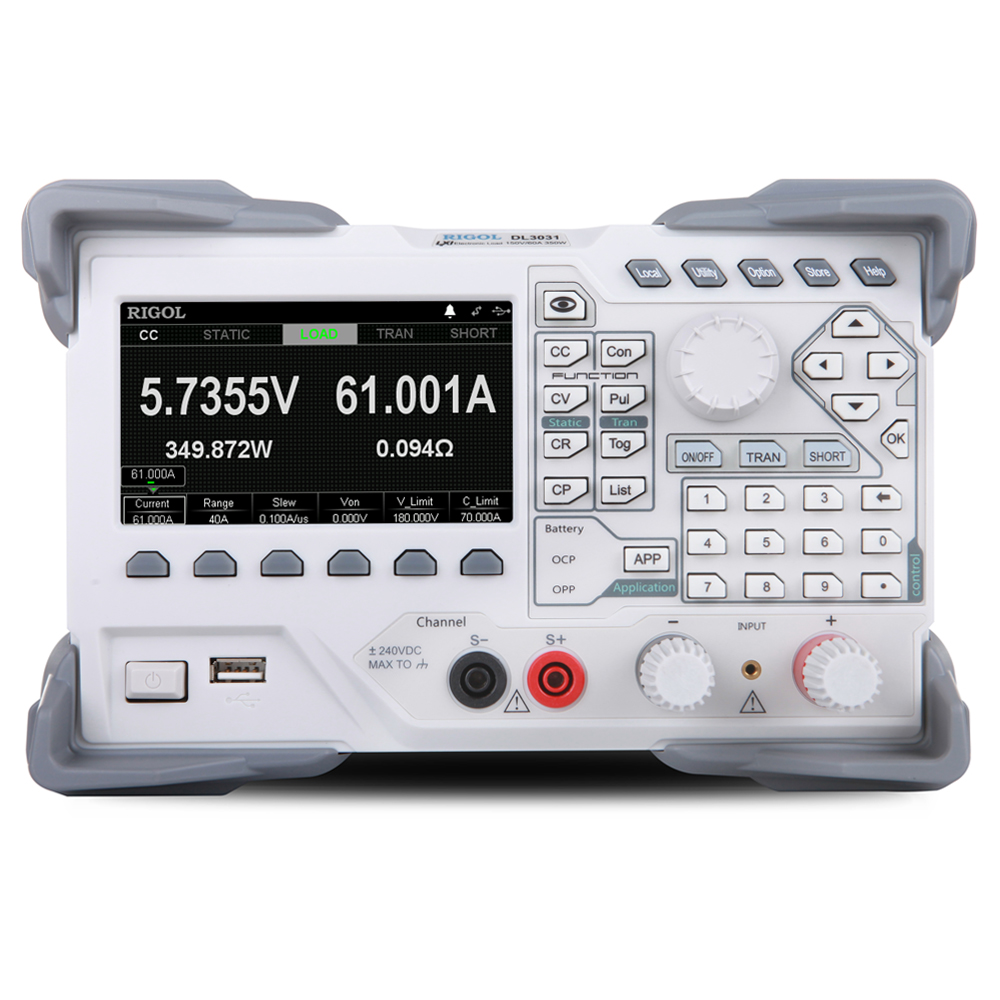

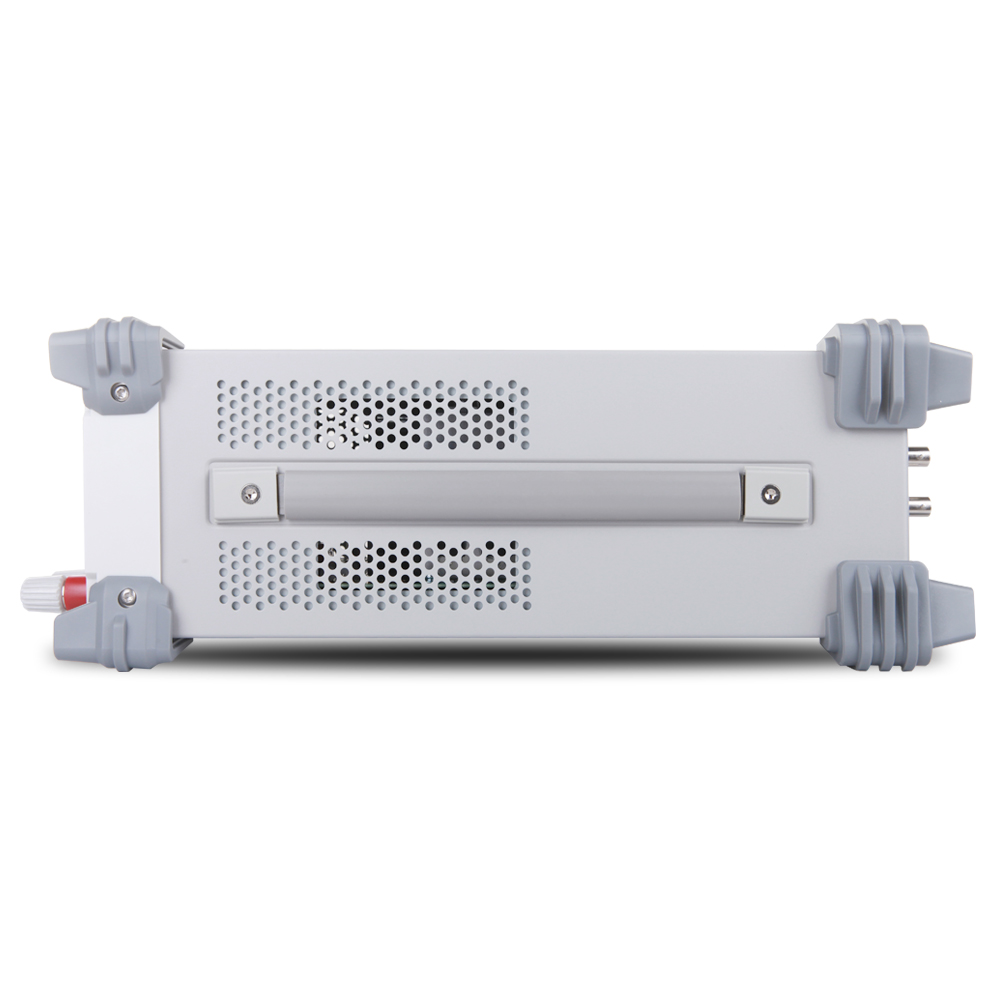

Программируемая электронная нагрузка Rigol DL3031

Программируемая электронная нагрузка Rigol DL3031
Программируемая электронная нагрузка Rigol DL3031
Программируемая электронная нагрузка Rigol DL3031
139 000 руб.


Запросить счет

Электронная нагрузка программируемая Rigol DL3031 предназначена для имитации различных режимов работы нагрузки при исследовании источников питания. Электронная программируемая нагрузка Rigol DL3031 может эмулировать работу в различных режимах (стабилизация тока, напряжения, мощности или сопротивления) и позволяет проводить необходимые измерения параметров. Возможность программирования и дистанционного управления от персонального компьютера обеспечивают электронной нагрузке Rigol DL3021 высокую эффективность при испытании источников электропитания.

Особенности электронной нагрузки Rigol DL3031

  • Электронная нагрузка постоянного тока
  • Статические режимы работы нагрузки: стабилизация напряжения CV, стабилизация тока CC, стабилизация сопротивления CR, стабилизация мощности CP
    – Динамическое тестирование
    – Непрерывный режим до 15 кГц (DL3021 / DL3031), до 30 кГц (DL3021A / DL3031A)
    – Импульсный режим
    – Режим запуска от одиночного импульса
  • Задание крутизны нарастающего и спадающего фронта
  • Функция работы по списку (тайминг) до 512 шагов
  • Режимы тестирования источников питания на перегрузку по току OCP и мощности OPP
  • Функция задания минимального напряжения Von
  • Режим тестирования батарей
  • Режим тестирования на соответствие источников питания заявленным выходным параметрам тока и напряжения
  • Эмуляция режима КЗ
  • Четырехпроводная схема подключения источника питания для компенсации падения напряжения
  • Функция измерения реальных текущих параметров на входных терминалах
  • Минимальное разрешение в режиме считывания 0,1 мВ / 0,1 мА
  • Кнопка включения / отключения входных терминалов
  • Графическая визуализация режима работы
  • Три режима запуска
    – ручной с передней панели o внешний запуск
    – через цифровой порт Digital I/O
    – через управляющую SCPI команду
  • Защита по току, по напряжению, по мощности, от перегрева, от неправильной подключенной полярности
  • Цветной графический 4,3" ЖК дисплей

В продаже имеются 4 модификации прибора: DL3021, DL3021A, DL3031, DL3031A.



Характеристики

Параметры DL3021 DL3021A DL3031 DL3031A
Входное напряжение 0…150 В
Входной ток 0…40 A 0…60 A
Мощность поглощения 200 Вт 350 Вт
Минимальное рабочее напряжение 1 В (на токе 40 А) 1,3 В (на токе 60 А)
CC режим Диапазоны 0…4 A / 0…40 A 0…6 A / 0…60 A
Разрешение 1 мA
Погрешность 0…4А ±(0,1% + 0,1% полн. шкалы)
0…40А ±(0,05% + 0,05% полн. шкалы)
0…6А ±(0,1% + 0,1% полн. шкалы)
0…60А ±(0,05% + 0,05% полн. шкалы)
CV режим Диапазоны 0…15 В / 0…150 В
Разрешение 0…15В 1 мВ
0…150В 5 мВ
Погрешность 0…15В ±(0,05% + 0,02% полн. шкалы)
0…150В ±(0,05% + 0,025% полн. шкалы)
CR режим Диапазоны 0,08…15 Ом (Uвх < 8 В) / 2 Ом…15 кОм
Разрешение 2 мA/Uуст
Погрешность Uвх / Rуст × (0,2%) + 0,2% I полн. шкалы
CP режим Диапазоны 0…200 Вт 0…350 Вт
Разрешение 100 мВт
Непрерывный режим (Con) Частотный диапазон 0,001 Гц…15 кГц 0,001 Гц…30 кГц 0,001 Гц…15 кГц 0,001 Гц…30 кГц
Разрешение по частоте 0,8%
Погрешность ±0,5%
Скорость изменения тока Диапазоны 0,001…0,25 A/мкс
0,001…2,5 A/мкс (>5 В)
0,001…0,3 A/мкс
0,001…3 A/мкс (>5 В)
0,001…0,25 A/мкс
0,001…2,5 A/мкс (>5 В)
0,001…0.5 A/мкс
0,001…5 A/мкс (>5 В)
Разрешение 0,001 A/мкс
Погрешность 5% + 10 мкс
Измерение тока Диапазоны 0…40 A 0…60 A
Разрешение 1 мA 0,1 мA 1 мA 0,1 мA
Погрешность 0…4А ±(0,1% + 0,1% полн. шкалы)
0…40А ±(0,05% + 0,05% полн. шкалы)
0…6А ±(0,1% + 0,1% полн. шкалы)
0…60А ±(0,05% + 0,05% полн. шкалы)
Измерение напряжения Диапазоны 0…150 В
Разрешение 1 мВ
Погрешность ±(0,05% + 0,02% полн. шкалы)
Измерение сопротивления Диапазоны 0,08 Ом…15 кОм
Разрешение 2 мА/ Uуст
Измерение мощности Диапазоны 0…200 Вт 0…350 Вт
Разрешение 100 мВт
Стабильность Ток ±(0,01% ± 10 мА)
Напряжение ±(0,01% ± 10 мВ)
Входное сопротивление 350 кОм

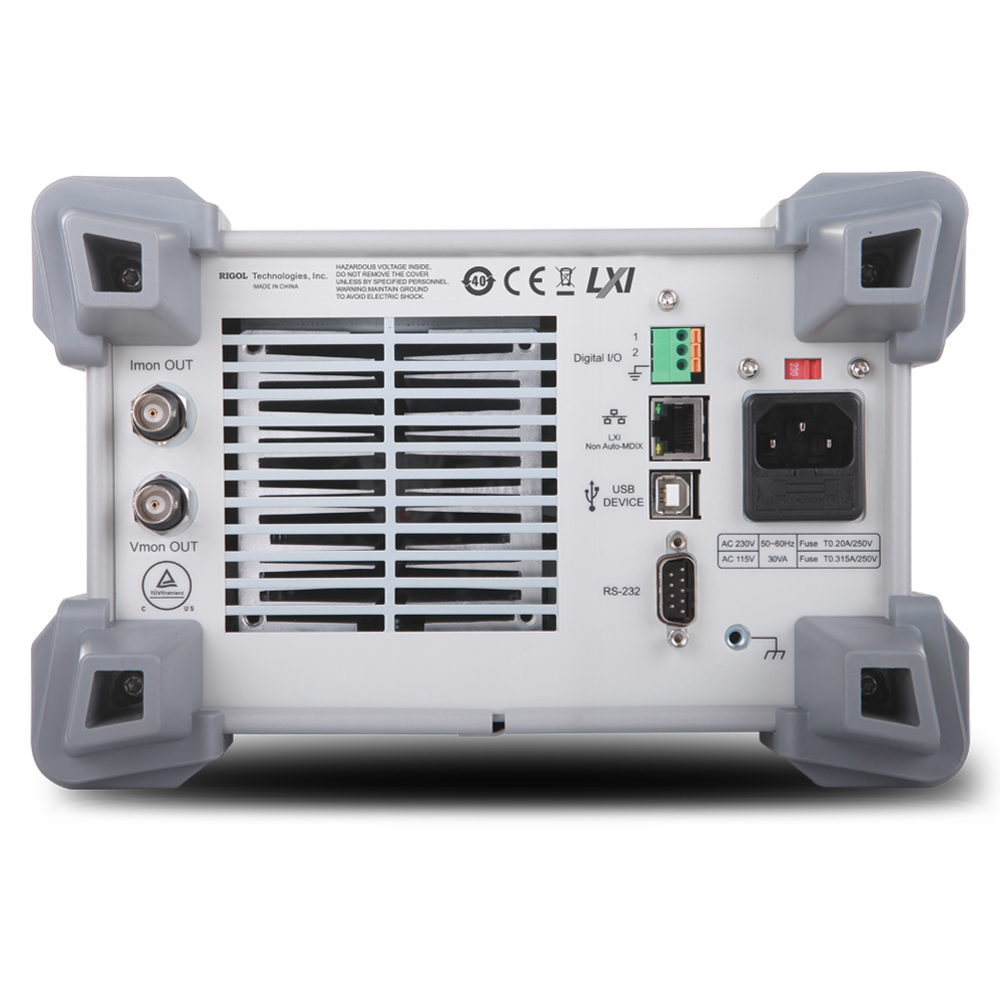

Интерфейсы USB Host / USB Device, RS-232;
LAN, Digital I/O, GPIB – опции
Дисплей ЖК 4,3" TFT
Напряжение питания 115 Вac ±10%, 230 Вac ±10% макс: 250 Вac
Макс. мощность потребления <30 ВА
Температура хранения -40…70 °C
Рабочая температура 0…40 °C
Относительная влажность 5…80% RH
Высота установки ниже 2000 м
Габаритные размеры 239×157×442 мм
Вес 7,58 кг



Комплектация

  • Программируемая электронная нагрузка RIGOL DL
  • Кабель питания
  • Клеммный изолятор Fuse 50T-0200H 250 V 0.20 A
  • Предохранитель
  • Краткое руководство по эксплуатации
