Система мобильного картографирования Trimble MX9
Описание
Система мобильного картографирования Trimble MX9 - это законченное решение для мобильного лазерного сканирования, сочетающее в себе уникальное современное оборудование, интуитивно понятное полевое ПО и надежный программный пакет для постобработки данных.

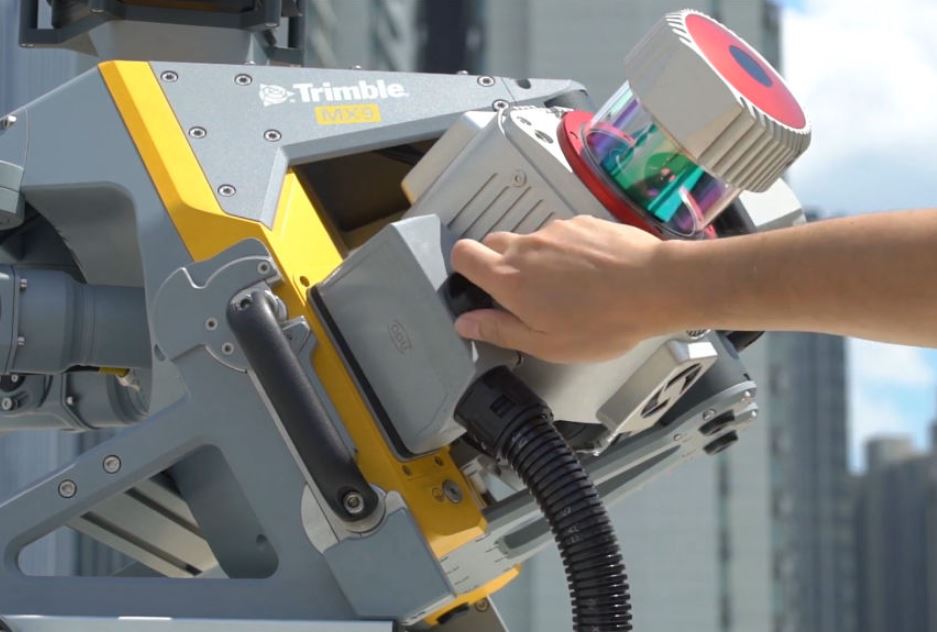

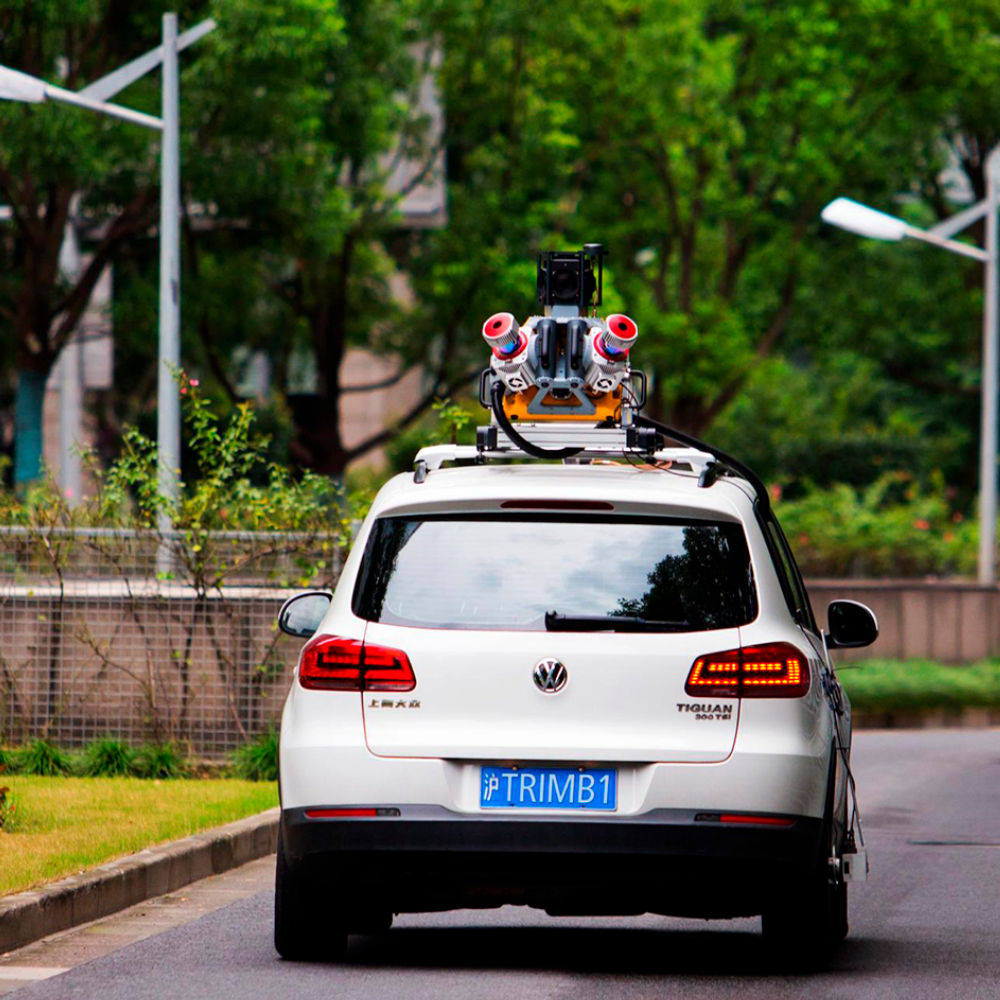

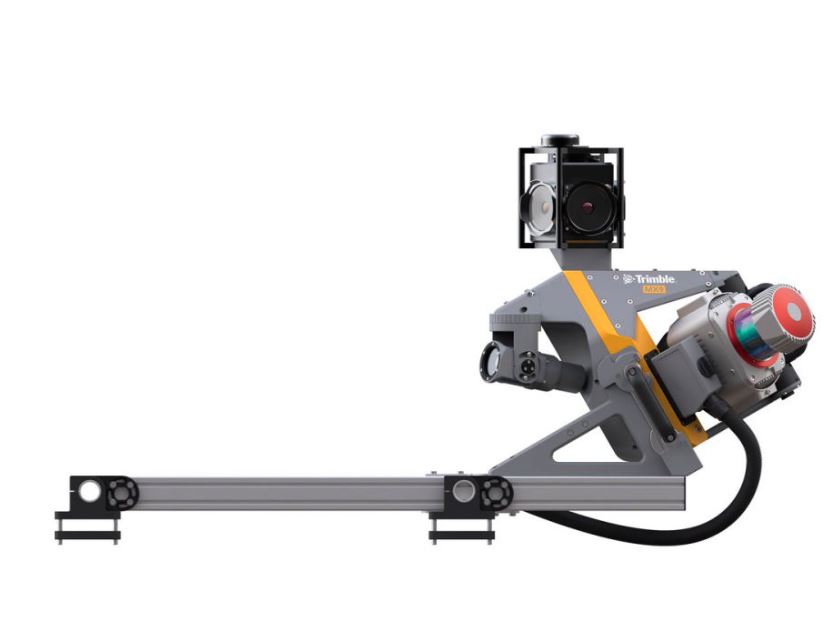

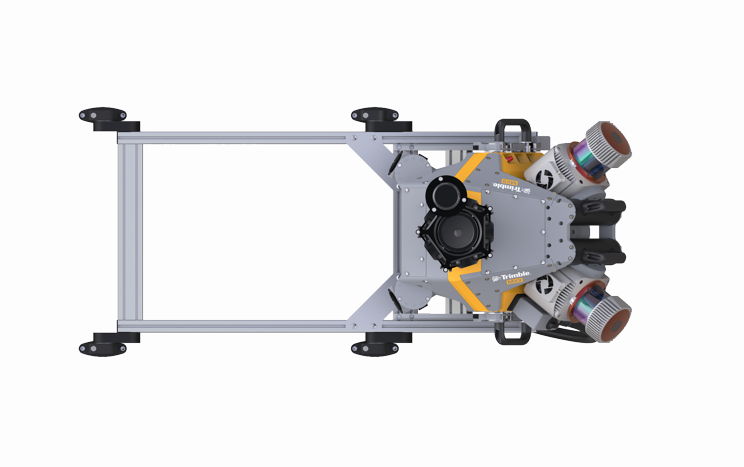

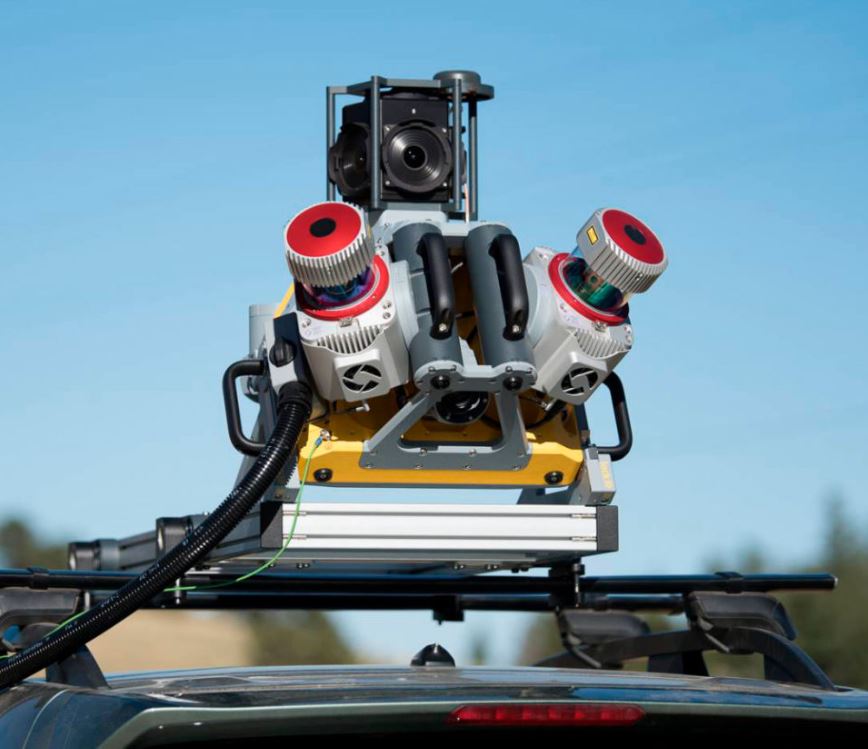

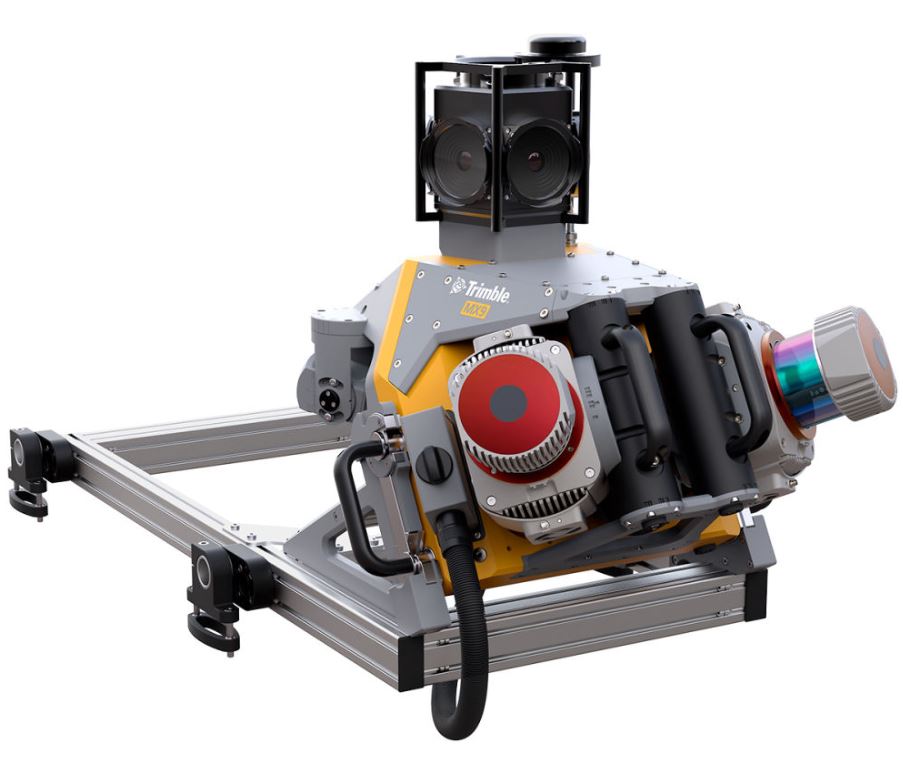

Система Trimble MX9 легко устанавливается на транспортное средство. Она быстро получает плотные облака точек и панорамные снимки. В системе установлены два высокоскоростных сканера с дальностью сканирования до 420 м. Решение оснащено 4-мя камерами: панорамной, двумя боковыми и одной, направленной назад и вниз для детальной съемки дорожного полотна. Навигация и позиционирование Trimble MX9 осуществляется при помощи системы Applanix AP60 или AP40. Быстрая и высококачественная коридорная съемка может проводиться на оживленных магистралях со скоростью до 110 км/ч.
Программное обеспечение Trimble Buisness Center (TBC) предлагает все необходимые настройки и упрощенные инструменты для выбора характеристик и обработки информации. Высокая оптимизация работы приложения с оборудованием позволяет оператору выполнить огромный объем работы с максимальным качеством для дальнейшего проектирования дорог, площадок, коридоров, зданий, мостов и прочих строительных объектов.
Система мобильного картографирования Trimble MX9 - это решение следующего поколения для ваших нужд уже сегодня.
Преимущества
- очень высокая плотность облака точек с одновременной фотосъемкой местности
- 2 лазерных сканера со скоростью сканирования - до 1 млн. точек в сек. каждый
- передовые ГНСС и инерциальные технологии Trimble
- легкая и компактная система мобильного картографирования премиум класса
- простая установка и совместимость с любым смарт-устройством
- совместимость с существующим программным обеспечением Trimble
- точность - 2 см в плане, 5 см - по высоте
- сканирование на скорости до 110 км/ч (оптимальная - 40 км/ч)
- подача питания от бортовой сети транспортного средства
- расстояние сканирования до 420 метров в зависимости от настроек
- поле зрения панорамной камеры – 360°
- 3 дополнительные камеры для получения детальных снимков интересующих объектов и съёмки дорожного покрытия
Технические характеристики
| Основные характеристики | Тип сканера | Высокоскоростной высокоточный лазерный сканер импульсного типа |
| Управление | Планшет или ноутбук, WiFi или сетевой кабель | |
| Хранение данных | 1 комплект (2 x 2 ТБ SSD, съемный) | |
| Камера | 1х сферическая камера 30 Мп (6 x 5 Мп); 2х камеры бокового обзора 5 Мп; 1х камера заднего/ нижнего обзора 5 Мп | |
| Возможности 3D-сканирования | Применение | Мобильный 3D-сканер |
| Скорость сканирования | 2 000 000 | |
| Класс лазера | 1, безопасен для глаз | |
| Максимальная дальность | 420 м | |
| Минимальная дальность | 1,2 м | |
| Дальность измерений (18%) | 150 м | |
| Поле зрения | 360° "полный круг" | |
| Точность 3D-модели | 5 мм / 3 мм | |
| Возможности визуализации | Встроенная камера | Есть |
| Камеры | 1х сферическая камера 30 Мп (6 x 5 Мп); 2х камеры бокового обзора 5 Мп; 1х камера заднего/ нижнего обзора 5 Мп | |
| Скорость съемки | 10 кадров/сек | |
| Производительность системы | Точность единичного измерения | 5 мм / 3 мм |
| Местоположение | Координаты X, Y 20; Координата Z 50 мм | |
| Питание | Потребляемая мощность | 200 - 350 Вт |
| Окружающая среда | Рабочая температура | от 0°C до +40°C |
| Температура хранения | от -20 °C до +50 °C | |
| Защищенность | IP64 (модуль датчиков) | |
| Влажность | от 20 % до 80 % (при эксплуатации); от 20 % до 95 % (при хранении) | |
| Размеры и вес сканера | Размеры сканера | Размеры модуля датчиков: 620 x 550 x 620; Размеры крепления на крышу автомобиля: 1030 x 480 x 280 мм |
| Вес сканера без аккумулятора | Вес модуля датчиков (с двойным лазером) 37 кг; Вес модуля датчиков (с одиночным лазером) 31 кг; Вес крепления на крышу автомобиля 18 кг |
| Файлы для скачивания | |
| Презентация Trimble MX9 | Скачать |
| Руководство пользователя (en) | Скачать |
| Технические характеристики Trimble MX9 | Скачать |
