GNSS приемник SOUTH Galaxy G5 (IMU)
ГНСС приемник South Galaxy G5 создан для улучшения работы в полевых условиях и получения координат с наивысшей точностью и надежностью.
В приемке установлена самая современная плата с 1760 каналами, инерциальный датчик (IMU) высокой точности, УКВ радио, способное передавать данные на расстояние до 15 км, и новая операционная система.
Больше каналов и отслеживание всех созвездий
Благодаря мощной 1760 канальной плате Septentrio Mosaic X5, Galaxy G5 способен отслеживать все спутники, всех спутниковых группировок.

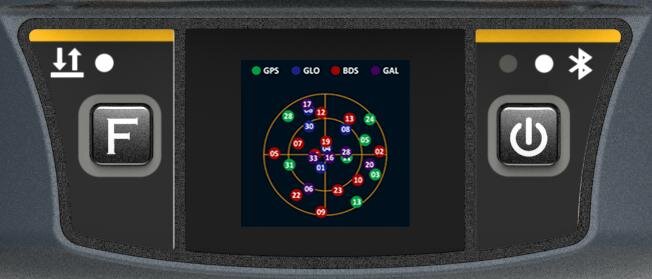

Цветной сенсорный дисплей
1,3-дюймовый цветной сенсорный ЖК-дисплей высокой четкости с высокой яркостью и низким энергопотреблением, который удобен и эффективен для выполнения сенсорных настроек, просмотра информации, настройки функций.
Мощное встроенное радио
Высокопроизводительный УКВ-модуль в сочетании с протоколом Farlink, который повышает чувствительность сигнала и эффективность передачи, позволяет Galaxy G5 работать на сверхдальних расстояниях – до 15 км. При этом, энергопотребление при использовании данного режима работы на 60% ниже, чем у внешнего УКВ, благодаря чему, время работы прибора увеличивается.
До 25 часов работы
В Galaxy G5 используется встроенный литий-ионный аккумулятор емкостью 10000 мАч, которого хватит на 25 часов непрерывной работы в статическом режиме. В приемнике имеется интерфейс Type-C с поддержкой быстрой зарядки. Прибор можно полностью зарядить за 4 ч.
Двойное хранение данных
Данные измерений могут одновременно храниться как во внутренней памяти приемника, так и в контроллере, благодаря чему можно предотвратить потерю данных.
Компенсация наклона при помощи IMU
Встроенный модуль IMU 4-го поколения учитывает наклон вехи, помогая геодезистам быстро и точно измерять или выносить точки без необходимости держать приемник по уровню.
Антенна УКВ
Антенна УКВ на приемнике направлена вверх, обеспечивая отличный прием и передачу сигнала UHF во всех направлениях.
Технология удержания сигнала базы
Используя технологию отслеживания и захвата сигнала, а также независимые частоты протокола Farlink, ровер G5 может принимать сигнал от базы, даже если другие базовые станции работают поблизости на том же канале.
Высокая интеграция компонентов
Благодаря высокой степени интеграции компонентов, Galaxy G5 работает быстрее и энергоэффективнее своих конкурентов.
Все приемники SOUTH Galaxy G5 оборудованы платой Septentrio Mosaic X5.
Технические характеристики
| SOUTH G5 (IMU) | |
| Количество каналов | 1760 |
| GPS | L1C/A, L1C, L2C, L2P, L5 |
| GLONASS | L1C/A, L2C/A, L2P, L3CDMA |
| BDS | B1I, B1C, B2I, B2a, B3 |
| GALILEO | E1, E5A, E5B, E6, E5AltBOC |
| SBAS | EGNOS, WAAS, GAGAN, MSAS, SDCM(LI ,L5) |
| IRNSS | L5 |
| QZSS | L1 C/A, LIC, L2C, L5, L6 |
| Частота позиционирования: | 1Hz~50Hz |
| Время инициализации: | < 10s |
| Надежность инициализации: | >99.99% |
| Точность позиционирования | |
| DGNSS | план:0.25 м + 1 мм/кмвысота: 0.50 м + 1 мм/км |
| Статика и быстрая статика | план: 2.5 мм + 0.5 мм/кмвысота: 5 мм + 0.5 мм/км |
| Кинематика в реальном времени(RTK) | план: 6 мм + 0.5 мм/кмвысота: 10 мм + 1 мм/км |
| SBAS | Обычно < 5m среднеквадратичное расстояние |
| Время инициализации RTK | 2~8s |
| IMU Погрешность за наклон вехи | 8мм + 0.6мм/градус наклона |
| IMU угол наклона | 0°~60° |
| Физические параметры | |
| Размеры | 165мм×108мм |
| Вес | 1.35 кг (включая батарею) |
| Материал | Корпус из магниевого алюминиевого сплава |
| Производительность оборудования | |
| Рабочая температура | -30℃~+70℃ |
| Температура хранения | -40℃~+80℃ |
| Влажность | 100% Без конденсации |
| Влаго/Пыле защита | IP68 стандарт, защищен от длительного погружения на глубину до 1м, полностью защищен от пыли |
| Удар/Вибрация | Выдерживает падение с высоты 2 метра на плотный грунт естественным путем |
| Источник питания | 6-28V DC, защита от перенапряжения |
| Батарея | встроенная батарея 10000mAh |
| Время работы батареи | 25ч (статика)12ч (режим УКВ база)20ч (режим ровер) |
| Коммуникации | |
| Связь и хранение данных | порт 5PIN LEMO + Rs232, Type-C (зарядка, передача данных, OTG, Ethernet), 1 порт для данных PPS, 1 порт для антенны УКВ, Слот для microSIM |
| Внутренний UHF | Прием и передача, 1W/2W/3W переключаемый |
| Частотный диапазон | 410-470MHz |
| Протокол связи | Farlink, Trimtalk450s, SOUTH, HUACE, Hi-target, Satel |
| Дальность связи | До 15 км с Farlink протоколом |
| Сотовая сеть | 4G |
| Bluetooth | BLEBluetooth 4.0 стандарт, Bluetooth 2.1+EDR |

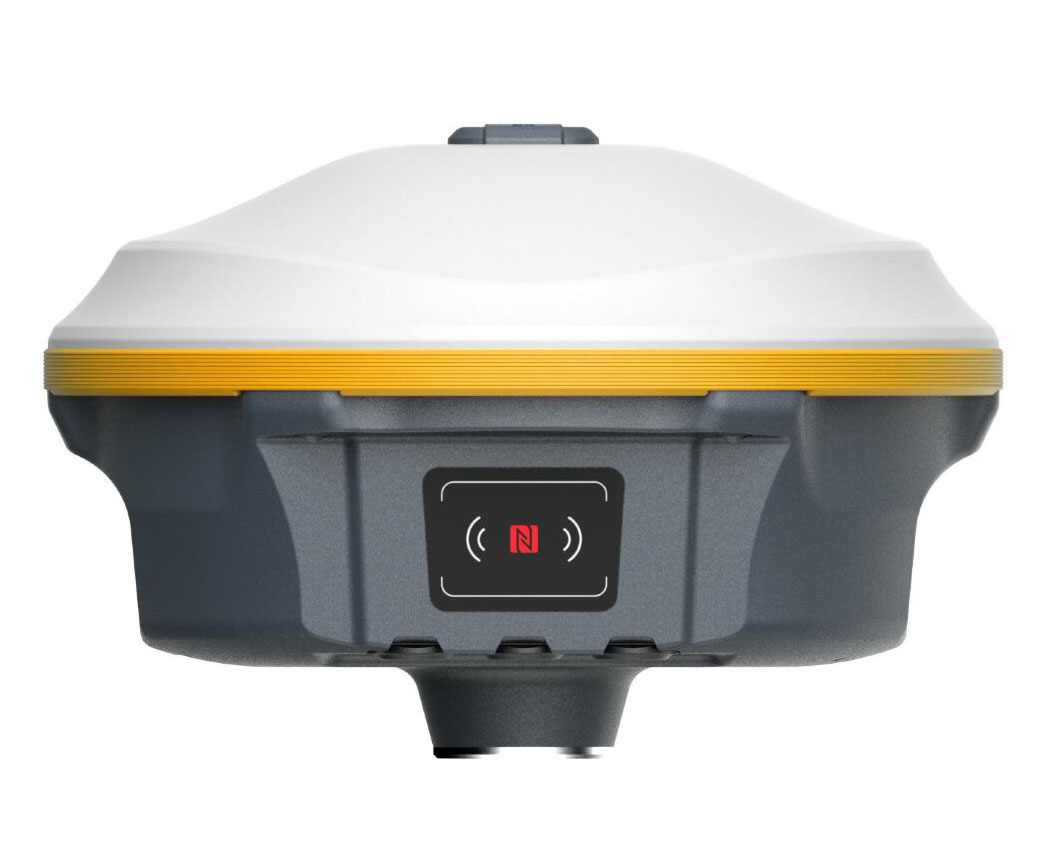

| NFC | для подключения контроллера к приемнику |
| WIFI | |
| Модем | 802.11 b/g |
| WIFI точка доступа | для доступа к Веб-интерфейсу |
| WIFI канал передачи данных | приемник может передавать поправки по WIFI |
| Хранение/Передача данных | |
| Память | внутренняя память 16GB SSD |
| Передача данных | Режим Plug and play передачи данных USBПоддержка загрузки данных FTP/HTTP |
| Формат данных | Формат статических данных: STH, Rinex2.x, Rinex3.x, Формат дифф. поправок: CMR, RTCM 2.x, RTCM 3.x (в т.ч MSM), Формат позиции: NMEA 0183, плановые координаты PJK, SBF, |
| Сенсоры | |
| Электронный уровень | Программное обеспечение контроллера может отображать электронный уровень, проверяя состояние выравнивания пузырькового уровня на вехе в режиме реального времени |
| IMU | Встроенный модуль IMU, не требующий калибровки и невосприимчивый к магнитным помехам |
| Термометр | Встроенный датчик термометра, с интеллектуальной технологией контроля температуры, контролирующий и регулирующий температуру приемника |
| Взаимодействие с пользователем | |
| Операционная система | Linux |
| Кнопки | 2-кнопки и визуальный интерфейс управления |
| Индикаторы | 3 LED индикатора |
| LCD | 1.3 дюймовый HD цветной LCD сенсорный дисплей с разрешение 240*240 |
| Веб-интерфейс | доступ к веб-интерфейсу осуществляется по WI-FI или USB, позволяет отслеживать и управлять приемником |
| Голосовые оповещения | Озвучивает текущий режим работы и выбранный модем передачи данных. Поддерживает различные языки, такие как: Китайский/ Английский/ Корейский/ Испанский/ Португальский/ Русский/ Турецкий |
| Открытая платформа | Обеспечивает вторичный пакет разработки и открывает формат данных наблюдений Opensc и определение интерфейса взаимодействия |
| Облачный сервис | Мощная облачная платформа предоставляет онлайн-сервисы, такие как удаленное управление, обновление прошивки, онлайн — регистрация и т. |
Комплектация
- Приёмник — 1шт;
- УКВ антенна — 1шт;
- Кабель передачи данных USB - Type-C — 1шт;
- Кабель передачи данных Type-C - Type-C — 1шт;
- ЗУ от сети 220В — 1шт;

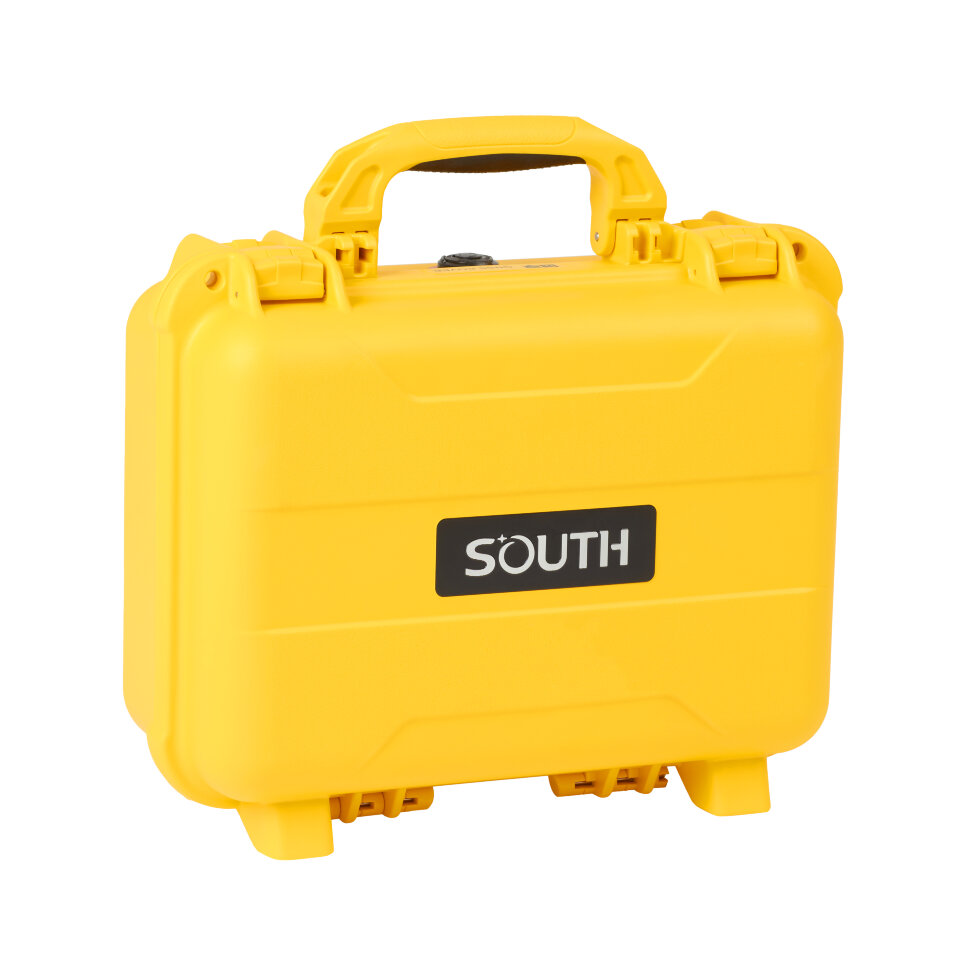

- Ударопрочный кейс — 1шт;
- Пластина на веху для измерения высоты рулеткой — 1шт
- ПО для постобработки.
| Файлы для скачивания | |
| Руководство по эксплуатации | Скачать |
