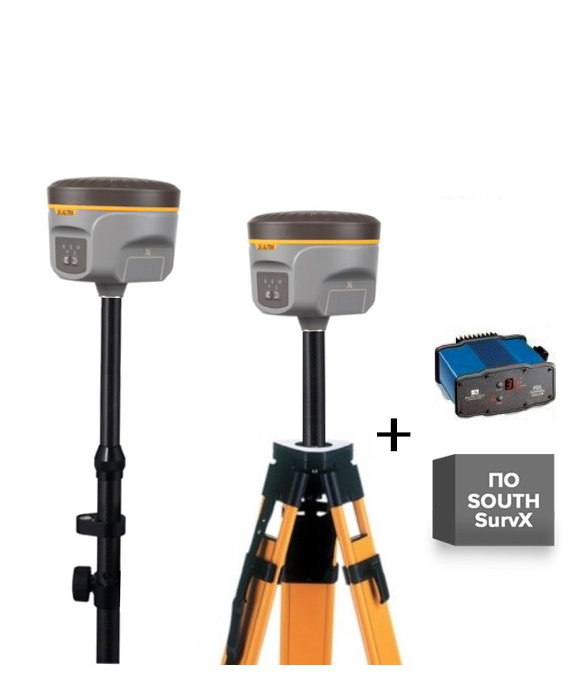

Комплект SOUTH Galaxy G1 Plus (IMU) + Радио 35W + ПО SurvX

Инерциальным датчиком (IMU) оснащаются 336 канальные приемники Galaxy G1 Plus с платой Trimble BD990. Благодаря датчику IMU приемник Galaxy G1 Plus позволяет учитывать наклон вехи даже при наличии электромагнитных помех (подземные высоковольтные кабели, металлические ограды и т.д.). Вы можете выполнять съемку наклоном под линиями электропередач, вблизи трансформаторных будок и прочих излучателей электромагнитных волн, не опасаясь за корректность получаемых данных. Прибор не имеет предельных углов для компенсации угла наклона, а значит, Вы сможете работать наклонной вехой везде, где только возможно, заметно увеличив скорость измерений. Процесс выноса в натуру также стал заметно удобней. Вам больше не придется держать веху по уровню в поисках проектной отметки. Просто положите ее на плечо и ищите точку острием вехи. Это позволит ускорить процесс разбивки в несколько раз. Помимо этого, инерциальный датчик (IMU) не требует калибровки, а процесс активации такого датчика в поле максимально упрощён, достаточно сделать несколько движений вехой с приемником влево-вправо или вперед-назад. Приемники с 692 канальной платой SOUTH оснащаются датчиком угла наклона (МЭМС инклинометр), которые позволяют снимать с углом наклона до 30 градусов и требуют предварительной калибровки. Также модели Galaxy G1 Plus комплектуются электронным уровнем.

Все приемники South Galaxy G1 Plus с платой Trimble BD990 с 1 января 2020 года поставляются с бесплатным сервисом South Slink Assist, который позволяет работать до 5 минут с сантиметровой точностью* при потере поправок от базовой станции.

* Сервис дифференциальной коррекции South SLink Assist доступен для приемников с платой Trimble BD990. Сервис доступен при условии захвата спутников сервиса South SLink (L-Band MSS).

Описание

Новая модель South Galaxy G1 Plus обладает рядом существенных отличий, в сравнении с предыдущим поколением South Galaxy G1. В GNSS приемник установлена новейшая 692 канальная плата SOUTH, которая поддерживает слежение в трех или двух частотных диапазонах систем GPS и ГЛОНАСС, а также Beidou (COMPASS), Galileo и SBAS. Опционально в приемнике может быть установлена самая современная и высокотехнологичная плата Trimble BD990 с поддержкой всех существующих спутниковых систем ГЛОНАСС, GPS, Beidou, Galileo, QZSS, IRNSS, SBAS и всего диапазона имеющихся частот. В плате реализован ряд технически новационных разработок. К ним относится запатентованная технология Advanced RF Spectrum Monitoring, которая позволяет определять некачественные спутниковые сигналы, применяя к ним фильтры смягчения и повышая их стабильность. Наличие данной технологии позволяет получать фиксированное решение в самых труднодоступных местах с плохим качеством покрытия спутниковых сигналов. Многие авторитетные профессиональные источники отмечают максимальный уровень стабильности и качества приема спутниковых сигналов, которые выводят на лидирующие позиции плату Trimble BD990 в сравнении с аналогами. Также, новейшая технология Trimble Maxwell 7 обеспечивает самую быструю и надежную RTK инициализацию. Фиксированое решение доступно спустя несколько секунд после подключения к базовым станциям.

В приемнике установлена новая высококачественная антенна, которая также поддерживает прием дифференциальных поправок (орбиты и ошибки часов спутников GPS, ГЛОНАСС, BeiDou, Galileo и QZSS), которые поступают на приемник по спутниковым каналам L-диапазона, что позволяет работать с глобальным сервисом передачи коррекций South SLink. Таким образом приемник обеспечивает сантиметровую точность без использования базовых станций и сетей сотовой связи при условии отслеживания спутника сервиса SOUTH Slink. Также в приемнике реализована поддержка сервиса SOUTHSLink IP, что позволяет получать дифференциальные поправки через сотовую связь (сеть Интернет) в сложных условиях ограниченной видимости небосвода. Сервис коррекции SOUTHSLink обеспечивает точность менее 4 см в плане и 9 см по высоте 95% времени со временем сходимости до 30 минут (обычно менее 5 минут). Время конвергенции приемника зависит от состояния созвездий GNSS, уровня многолучевости и близости от препятствий, таких как большие деревья и здания.

Особенности

• Время работы приемника увеличено в 2 раза за счет использования 2 аккумуляторных батарей с возможностью горячей замены. Также приемник опционально может поставляться с внешним аккумуляторным блоком, который является продолжением вехи, его использование гарантирует 28 часов работы в условиях отрицательных температур.
• Отдельного внимания заслуживает новый электронный уровень с функцией коррекции наклона. Наличие данной опции дает неоспоримые преимущества при съемке труднодоступных точек, например, углов зданий, осей габаритных объектов, скрытых точек и др. Тесты нашей компании показали, что использование данной функции сокращает до 30% времени на съемку и, соответственно, экономит финансовые затраты исполнителя.
• Наличие в Galaxy G1 Plus обновленного веб-интерфейса, подключиться к которому можно через любой смартфон по WiFi или USB, позволяет пользователю контролировать все параметры работы приемника и настраивать его в любое время.
• Новая функция ретрансляции поправок, при получении поправок от базовой станции, позволяет передавать их дальше другим роверам по УКВ или через Интернет. Таким образом, вы расширяете область работы в RTK.
• Приемник также оснащен высокоскоростным GPRS-модемом, работающим в сетях 4G LTE, 3G, 2G и новым УКВ-модемом мощностью 3 Вт, который обеспечивает работу по радио-каналу на расстоянии до 12 км от базовой станции.
• Galaxy G1 Plus поддерживает беспроводное соединение с контроллером по протоколу Bluetooth 4.0 и NFC с бесконтактной синхронизацией.
• Встроенная SSD память, объемом 8 ГБ, позволяет хранить данные статических измерений за несколько месяцев. Копирование данных доступно прямо в поле без использования дополнительных устройств на внешнюю USB флэш-карту через специальный адаптер. Адаптер поставляется в стандартном комплекте.
• Технология iVoice: Galaxy G1 Plus поддерживает голосовые сообщения о рабочем статусе приемника и производимых операциях. Обеспечена возможность выбора языка голосовых сообщений, в т.ч. есть поддержка русского языка.

Программное обеспечение

Управление приемником осуществляется через полевые программы на базе контроллеров с ОС Windows Mobile или Android.

Для Windows Mobile компания South разработала собственное программное обеспечение EGStar, которое бесплатно доступно на сайте нашей компании. Также работу с приемниками South Galaxy поддерживают ПО MicroSurvey FieldGenius и Carlson SurvCE.

Вы также можете использовать мобильные устройства на базе Android, например, защищенные смартфоны Blackview или полевые контроллеры South H3 Plus, H5, планшет South N80. Для работы с приемником компания South предлагает фирменное Android приложение South SurvX. Данное программное обеспечение обладает простым и понятным интерфейсом и поддерживает подключение ко всей линейке приемников South Galaxy.

Технические характеристики

** Сигналы GLONASS L3 и Galileo E6 не доступны для публичного использования, текущая возможность поддержки этих сигналов в приемнике основана на общедоступной информации и документации (ICD). В приемнике реализована аппаратная поддержка Beidou B3, как только официально будет опубликована документация (ICD) для сигнала B3, будет выпущена прошивка с поддержкой этого сигнала.

Дополнительные опции

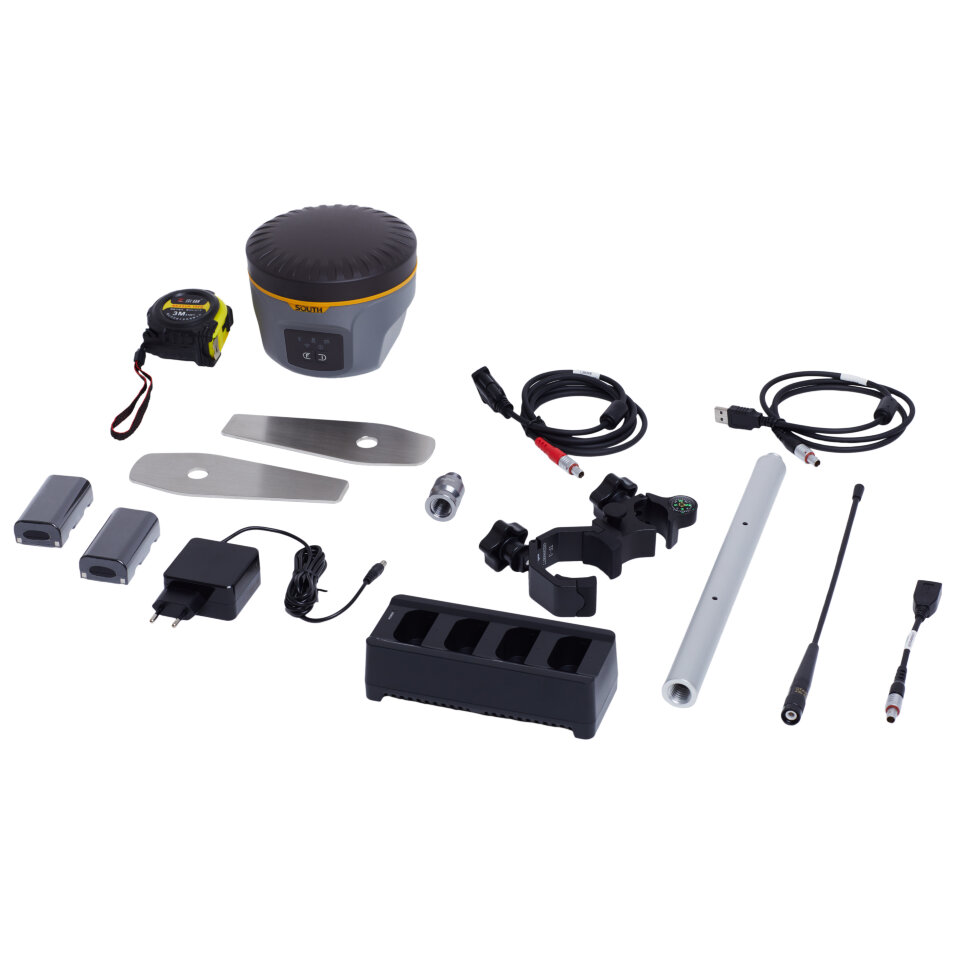

Комплектация

• Приёмник South G1 Plus - 2шт;
• УКВ антенна - 2шт;
• Внешний радиомодем 35W (с комплектующими) - 1 шт;
• Кабель передачи данных - 2шт;
• ЗУ для батарей с адаптером питания от сети 220В - 2шт;
• li-ion батарея 3400мАч - 4шт;

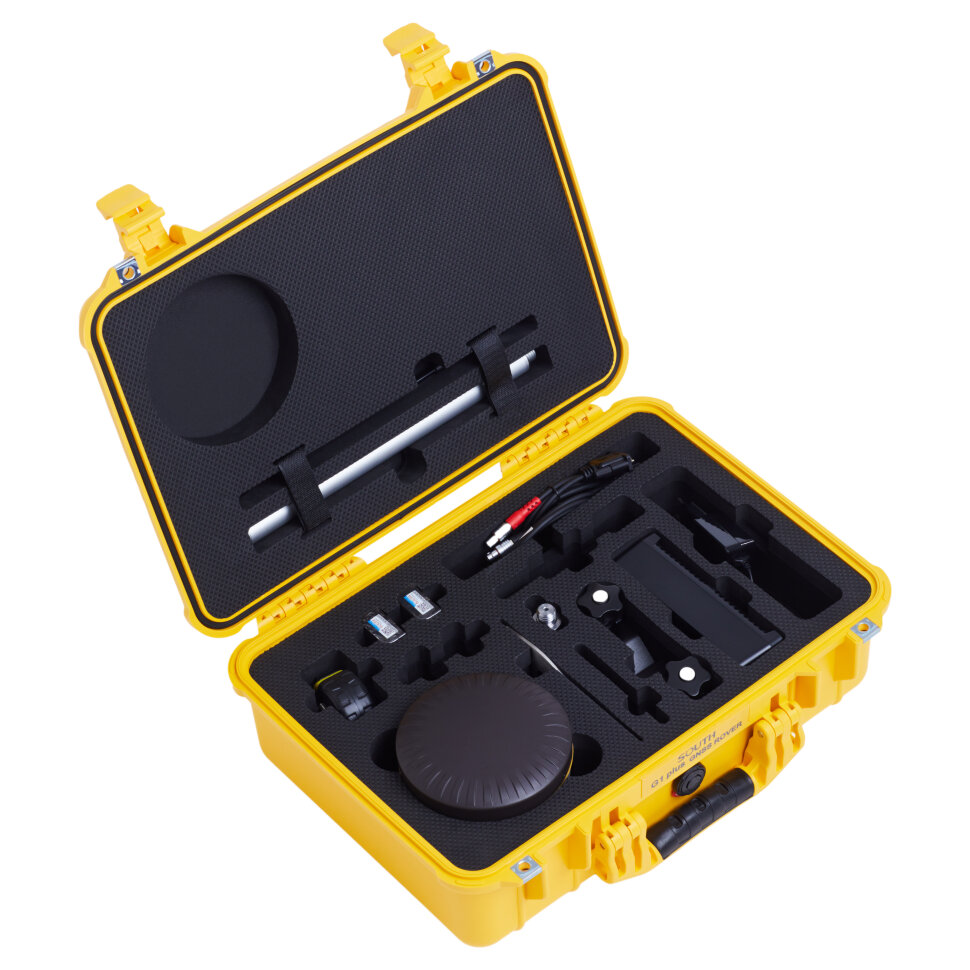

• Ударопрочный кейс - 2шт;
• Измерительная рулетка 3м - 2шт;
• ПО для постобработки;
• ПО SOUTH SurvX (на Ваш андроид);
• При выборе контроллера добавляется Крепление к вехе - 1шт;
• Веха South 2.5м. (Карбон)
• Штатив универсальный - 1шт;
• Трегер с адаптером - 1шт;
• Поверка на приемник - 2шт
• Доступ к базовым станциям "RTKNet".
