GNSS приемник АМСА-3
GNSS приемник АМСА-3 предназначен для приема и усиления радиосигналов ГНСС ГЛOHACC, GPS, GALILEO, BEIDOU, приема и передачи радиосигналов GSM и WiFi и получения высокоточных абсолютных и относительных определений местоположения.
АМСА-3 используется для координатно-временного, навигационного и телекоммуникационного обеспечения высокоточной аппаратуры навигации, связи и мультимедиа.
Особенности
- работа по сигналам ГЛОНАСС/GPS/GALILEO/BeiDou/GSM/WiFi;
- стабильность характеристик;
- жесткие условия эксплуатации.
Область применения
- мониторинг инженерных сооружений;
- строительство;
- сельское хозяйство;
- геодезия;
- картография и гидрография;
- геофизика;
- геология и маркшейдерия;
- робототехника;
- управление машинами и механизмами и др.
Конструктивно приемник состоит из двух функционально законченных узлов: модуля приемника (далее - МП) и гибридного антенного модуля GNSS.
МП представляет собой специализированный навигационный приемник, работающий по сигналам навигационных космических аппаратов глобальных навигационных спутниковых систем. Конструктивно МП состоит из трех плат:
- платы приемника;
- платы интерфейсов;
- платы нагревателя.
На плате приемника расположено шесть отверстий диаметром 2,7 мм для обеспечения монтажа платы в навигационную аппаратуру потребителей, которые расположены по периметру платы приемника и платы интерфейсов. Также на плате приемника размещены все основные компоненты МП и плата интерфейсная, которая обеспечивает подключение питания и всех необходимых сигналов интерфейсов.

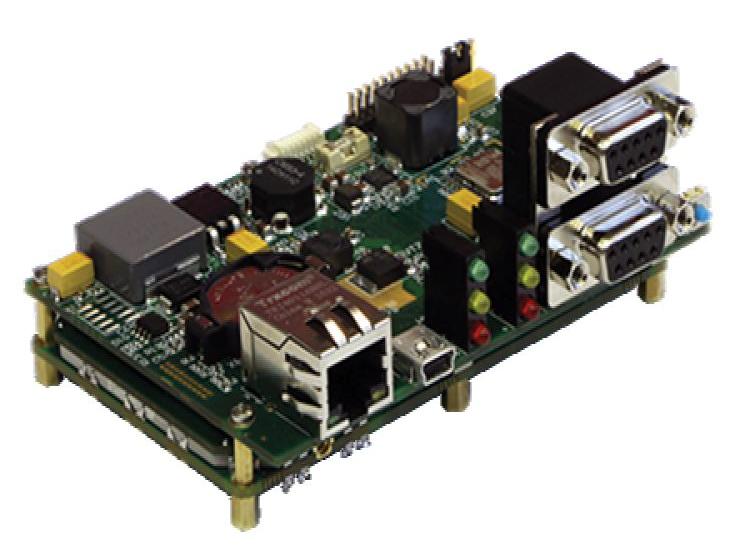

На плате интерфейсов расположены порты RS-232/RS-422 (COM1/COM2), Internet, USB и соединитель для подключения антенны модуля WiFi. Также на плате интерфейсов имеется два блока индикации: блок «А» и блок «Б», с тремя светодиодами в каждом блоке: зеленый, желтый, красный. Данные светодиоды отображают состояние приемника четырехчастного и режимы его работы. Назначение светодиодов для блока «А» следующее: зеленый - WiFi (питание), желтый - WiFi (поиск, соединение, обмен), красный - оперативная система Linux, системное ПО; для блока «Б»: зеленый - загрузка центрального процессора, желтый -нагреватель, красный - питание 3,3 В.

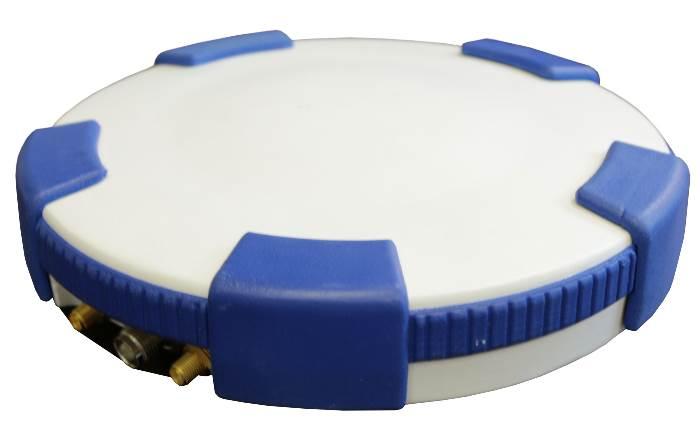

Корпус приемника выполнен из высокопрочного пластика, обеспечивающего защиту внутренних элементов от внешних воздействий.
В состав модуля антенного гибридного ГНСС входят:
- антенный элемент ГНСС;
- малошумящий усилитель ГНСС с фильтрами;
- антенный элемент для мобильной связи диапазонов GSM;
- антенный элемент для беспроводных сетей WiFi.
На боковой поверхности корпуса расположены три коннектора:
- разъем типа TNC Radiall R143324000, предназначена для соединения модуля антенного с приемником ГНСС;
- разъем типа SMA Radiall R125312120, предназначена для соединения модуля антенного с терминалом GSM/UMTS;
- разъем типа SMA Radiall R125312120, предназначена для соединения модуля антенного с терминалом WiFi.

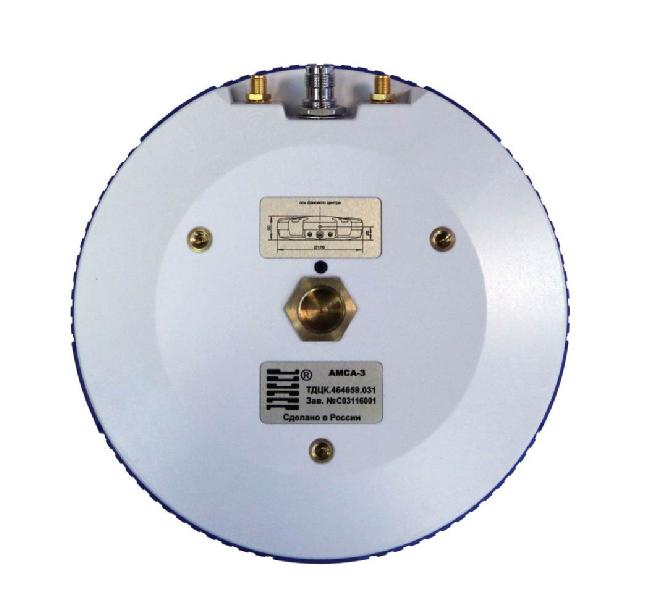

Для определения фазового центра антенны на нижней части корпуса модуля антенного гибридного ГНСС имеется шильд, на котором указана ось фазового центра и положение фазового центра.
Для обеспечения крепления модуля антенного гибридного ГНСС в процессе эксплуатации в нижней части корпуса имеется гайка с резьбой 5/8 дюйма для крепления на вешку или штатив. Для стационарного крепления в нижней части корпуса предусмотрено наличие трех втулок М5 длинной 5 мм.
Пломбирование крепёжных винтов модуля антенного гибридного ГНСС не предусмотрено, ограничение к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.
Технические характеристики
| Количество каналов | 432 |
| Принимаемые сигналы |
ГЛОНАСС: L1, L2, L3 GPS: L1C/A, L2 CL/CM, L5 GALILEO: E1, E5B, E5A BEIDOU: B1, B2 |
|
Режимы «Статика» и «Быстрая статика» Границы допускаемой абсолютной погрешности измерений длины базиса при доверительной вероятности 0,997, мм: - в плане - по высоте (диапазон длин базисов от 0,07 до 30 км) |
±3(5 + 1 x 10-6D) ±3(10 + 1 x 10-6D), где здесь и далее D – измеренная длина базиса в миллиметрах |
|
Режимы «Кинематика с постобработкой» и «Кинематика в реальном времени (RTK)» Доверительные границы абсолютной погрешности измерений длины базиса при доверительной вероятности 0,997, мм: - в плане - по высоте (диапазон длин базисов от 0,07 до 30 км) |
±3(10 + 1 x 10-6D) ±3(15 + 1 x 10-6D) |
|
Режим «Автономный» Доверительные границы абсолютной погрешности измерений координат (при доверительной вероятности 0,997), мм: - в плане - по высоте |
±3600 ±6000 |
|
Режим «Дифференциальные кодовые измерения» Границы допускаемой абсолютной погрешности измерений координат (при доверительной вероятности 0,997), мм: - в плане - по высоте |
±1800 ±2700 |
| Напряжение питания от источника постоянного тока, В | от 9 до 18 |
| Диапазон рабочих температур, °С | от –55 до +70 |
| Уровень защиты | IP67 |
| Разъемы |
ГНСС, TNC (розетка) GSM, Wi-Fi, SMA (розетка) |
| Крепление | резьбовое соединение 5/8 дюйма |
| Габаритные размеры | Ø176 мм × 50 мм |
| Вес, г | 800 |
Программное обеспечение
Приемник поставляется со встроенным программным обеспечением, которое позволяет осуществлять измерительный процесс в полевых условиях. В комплекте с приемниками поставляется также ПО постобработки, устанавливаемое на персональный компьютер. С помощью указанного ПО обеспечивается взаимодействие модулей приемника, настройка и управление рабочим процессом, хранение и передача результатов измерений, а также конвертирование измерений в формат RINEX.
Комплектация
- приемник – 1 шт.;
- комплект монтажных частей – 1 комплект;
- сервисное ПО (компакт-диск) – 1 шт.;
- инструкция – 1 шт.;
- упаковка – 1 шт.
| Файлы для скачивания | |
| Описание приемника | Скачать |
