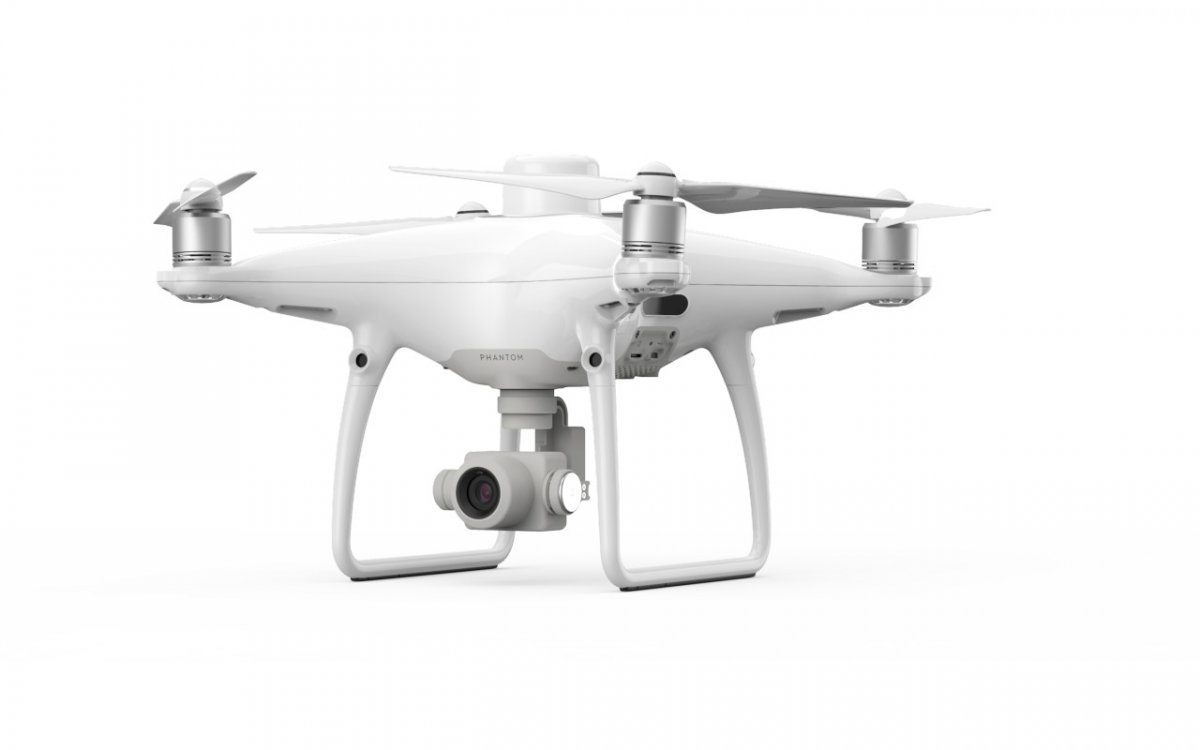

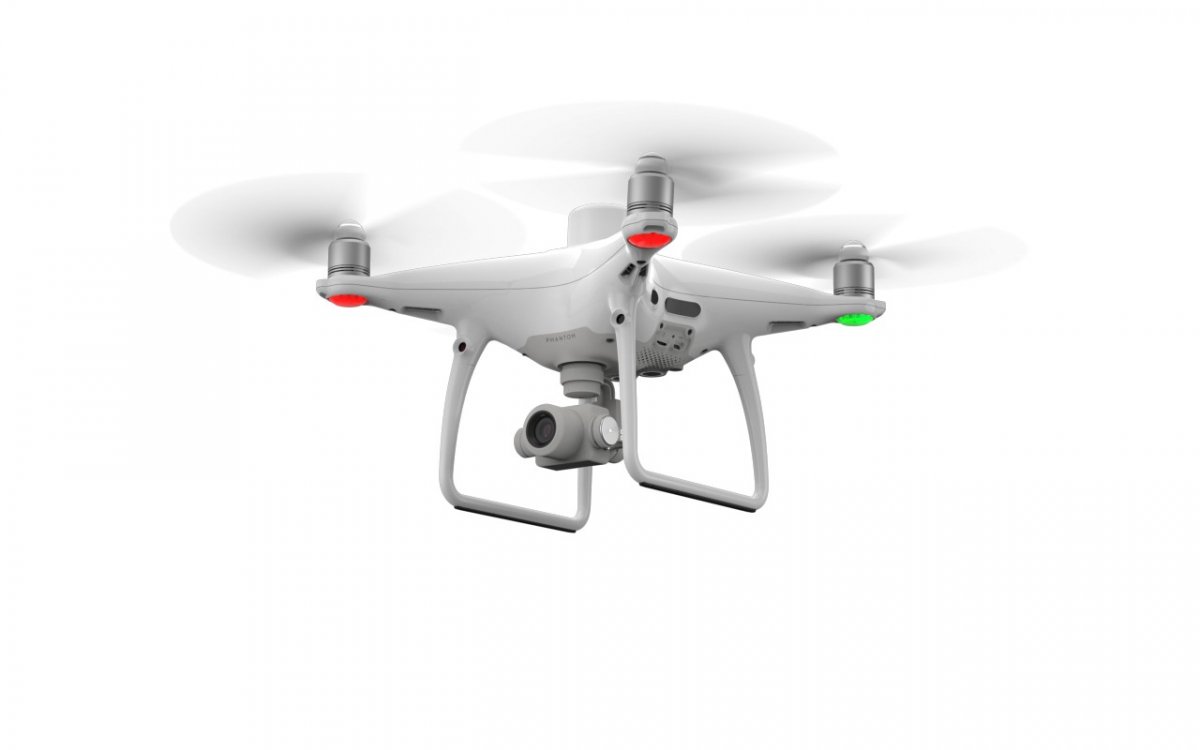

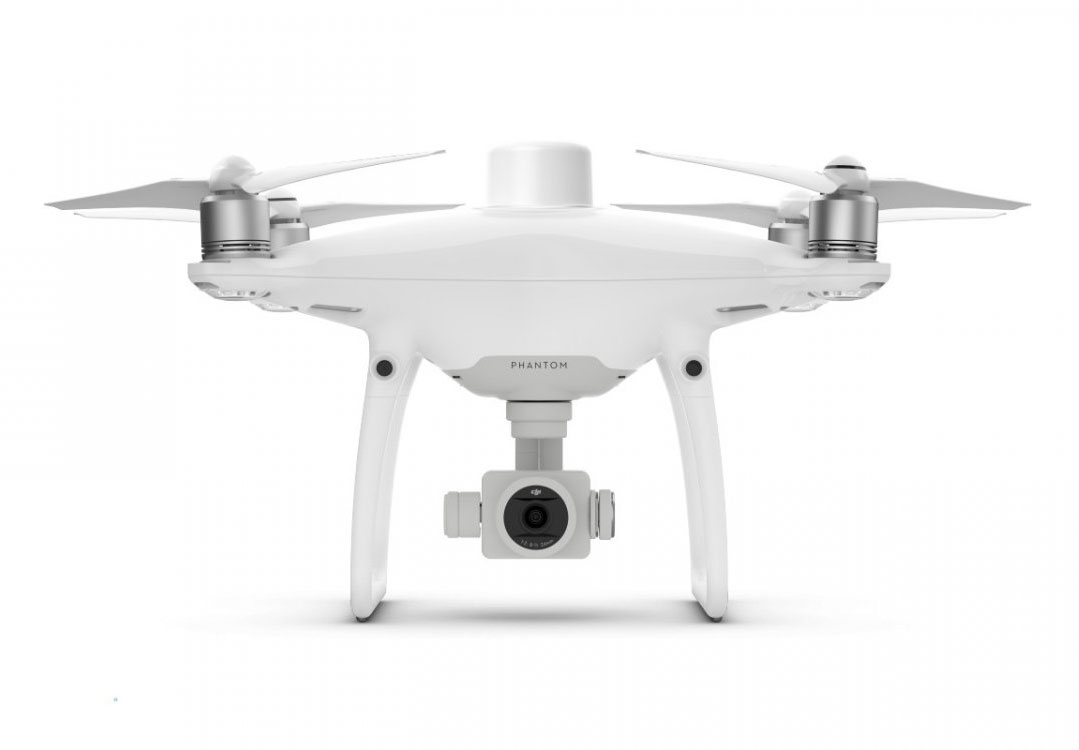

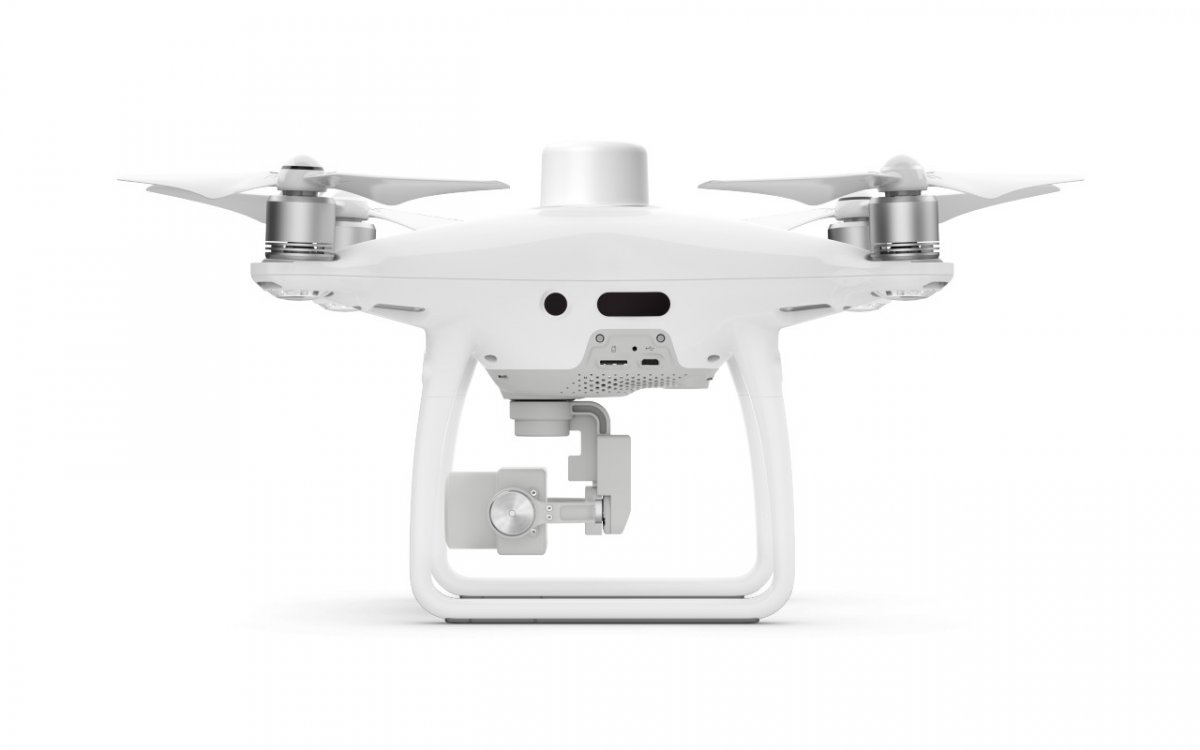

Квадрокоптер DJI Phantom 4 RTK SDK
Квадрокоптер DJI Phantom 4 RTK SDK - профессиональный геодезический дрон, оснащенный модулем RTK для создания карт с высокой точностью до сантиметра. Такие возможности реализуются за счет оснащения мощной цифровой камерой 20 Mп и специальным ПО TimeSync. Вы можете использовать дрон для различных изысканий, удаленно подсоединив к мобильной станции D-RTK 2 через 4G или WiFi. Важное преимущество - модуль спутниковых систем геопозиционирования обеспечивает безопасный полет даже в условиях слабого сигнала.
Технические характеристики
- Максимальная скорость до 58 км/ч.
- Матрица камеры 1" CMOS.
- Формат фото/видео - JPEG/MOV.
- Диапазон обнаружения препятствий от 0.2 до 7 м.
- Размер дисплея 5.5 дюймов.
Особенности работы
Цифровая камера оснащена механическим затвором, который исключает смазанность изображения при движении. Качество камеры позволяет достигать высокого разрешения в 2,74 см с высоты 100 м. С целью достижения максимальной точности объектив DJI Phantom 4 RTK SDK проходит процесс калибровки, во время которого параметры сохраняются в метаданных каждого изображения, что позволяет применить индивидуальный подход в каждом отдельном случае при обработке снимков.
Приложение DJI GS RTK и пульт со встроенным экраном оптимизируют управление квадрокоптером при выполнении картографических и других задач. Приложение позволяет пилотам осуществлять управление дроном в режимах "Фотограмметрия", "Полет по точкам", "Полет над рельефом разной высоты", "Разделение на блоки" и др. Пользователи могут импортировать файлы KML/KMZ для оптимизации задач. Яркий встроенный 5,5-дюймовый экран обеспечивает хороший обзор и возможность эффективного планирования задач. Пользователь также может сохранить спутниковые данные с помощью системы для обработки их в будущем.
Технические характеристики
Квадрокоптер | |
Взлетная масса | 1391 г |
Размер по диагонали | 350 мм |
Макс. потолок над уровнем моря | 6000 м |
Макс. скорость на взлете | 6 м/сек (в автоматическом режиме пилотирования); 5 м/сек (в ручном режиме пилотирования) |
Макс. скорость снижения | 3 м/сек |
Макс. скорость | 50 км/ч (в режиме P-mode), 58 км/ч (в режиме A-mode) |
Макс. полетное время | около 30 мин |
Диапазон рабочих температур | от 0° до 40° |
Рабочие частоты | 2.400 ГГц - 2.483 ГГц (Европа, Япония, Корея) 5.725 ГГц - 5.850 ГГц (США, Китай) |
Мощность передатчика (EIRP) | 2.4 ГГц CECE (Европа) / MIC (Япония) / KCC (Корея): < 20 dBm 5.8 ГГц SRRC(Китай)/ FCC(США)/(Тайвань, Китай):< 26 dBm |
Параметры точности парения | RTK включен и работает нормально: вертикально: ±0.1 м; горизонтально: ±0.1 м RTK выключен: вертикально:±0.1 м (система визуального позиционирования) ±0.5 м (спутниковые системы позиционирования) горизонтально:±0.3 м (система визуального позиционирования) ±1.5 м (спутниковые системы позиционирования) |
Смещение положения изображения | положение центра камеры относительно фазового центра встроенной антенны D-RTK под осью корпуса дрона: (36, 0 и 192 мм) уже применяется к координатам изображения в данных Exif. положительные оси x, y и z корпуса летательного аппарата указывают соответственно вперед, вправо и вниз от дрона. |
Функции картографирования | |
Точность картографирования | соответствует требованиям стандартов точности для цифровых ортофотоснимков класса III Американского общества фотограмметрии и дистанционного зондирования (реальная точность зависит от освещения на месте, состояния, высоты дрона, используемого ПО для картографии и ряда других факторов при съемке |
Размер пикселя по земной поверхности GSD) | (H/36.5) см/пикс, H обозначает высоту дрона относительно снимаемого объекта (единица: м) |
Эффективность обработки данных | макс. рабочая площадь около 1 км2 за один полет (на высоте 182 м, например, GSD составляет около 5 см/пикс, соответствуя требованиям стандартов точности Американского общества фотограмметрии и дистанционного зондирования для цифровых ортофотоснимков класса Ⅲ) |
Визуальная система | |
Диапазон скоростей | ≤50 км/ч при высоте 2 м с соответствующим освещением |
Диапазон высот | 0 - 10 м |
Рабочий диапазон | 0 - 10 м |
Диапазон обнаружения препятствий | 0.7 - 30 м |
Угол обзора | вперед/назад: 60° (по горизонтали), ±27° (по вертикали) вниз: 70° (вперед и назад), 50° (влево и вправо) |
Частота измерения | вперед/назад:10 Гц; Вниз:20 Гц |
Рабочие условия | поверхность с четким рельефом и достаточным освещением (>15 lux) |
Камера | |
Матрица | 1" CMOS; Эффективные пиксели: 20 M |
Объектив | угол обзора 84°; 8.8 мм / 24 мм (35 мм ЭФР 24 мм) f/2.8 - f/11, автофокус при 1 м - ∞ |
Диапазон ISO | видео: 100-3200 (режим Auto) 100-6400 (Ручной режим) фото: 100 - 3200 (режим Auto) 100-12800 (Ручной режим) |
Скорость механического затвора | 8 - 1/2000 сек |
Скорость электронного затвора | 8 - 1/8000 сек |
Макс. размер изображения | 4864 × 3648 (4:3) 5472 × 3648 (3:2) |
Режимы записи видео | H.264, 4K:3840 × 2160 30p |
Формат фото | JPEG |
Формат видео | MOV |
Поддерживаемые файловые системы | FAT32 (≤ 32 Гб) exFAT (> 32 Гб) |
Поддерживаемые карты SD | MicroSD макс. емкостью 128 Гб. Class 10 или UHS-1 при номинальной требуемой скорости записи ≥ 15 Мб/сек |
Диапазон рабочих температур | от 0° до 40° C |
Интеллектуальная полётная батарея (PH4-5870 МАЧ - 15.2 В) | |
Емкость | 5870 мА/ч |
Напряжение | 15.2 В |
Тип батареи | Li-Pol 4S |
Мощность | 89.2 Вт/ч |
Вес-нетто | 468 г |
Диапазон температур для зарядки | от -10° до 40°C |
Макс. мощность зарядки | 160 Вт |
Емкость | 4920 мА/ч |
Напряжение | 7.6 В |
Тип батареи | LiPo 2S |
Мощность | 37.39 Вт/ч |
Диапазон рабочих температур | от -20° до 40°C |
Зарядная станция для полётной батареи (WCH2) | |
Напряжение на входе | 17.3 - 26.2 В |
Напряжение и ток на выходе | 8.7 В, 6 В; 5 В, 2 А |
Диапазон рабочих температур | от 5° до 40 °C |
GNSS | |
Одночастотный, высокочастотный модуль GNSS | GPS+BeiDou+Galileo(Азия) GPS+ГЛОНАСС+Galileo (другие страны) |
Используемая частота | GPS:L1/L2 ГЛОНАСС:L1/L2 BeiDou:B1/B2 Galileo:E1/E5a |
Время до первого определения местоположения | <50с |
Точность позиционирования | в вертикальной плоскости: 1.5 см + 1 мд(среднее квадратическое значение) в горизонтальной плоскости: 1 см + 1 мд(среднее квадратическое значение) 1 мд означает, что погрешность увеличивается на 1 мм с каждым 1 км движения летательного аппарата |
Подвес | |
Стабилизация | 3-осевая (наклон, вращение, поворот) |
Угол наклона | от -90° до +30° |
Макс. управляемая скорость вращения | 90°/сек |
Диапазон угловой вибрации | ±0.02° |
Инфракрасный датчик | |
Диапазон обнаружения препятствий | от 0.2 до 7 м |
Угол обзора | 70° (по горизонтали) ±10° (по вертикали) |
Частота измерения | 10 Гц |
Рабочие условия | поверхность из материала с рассеянным отражением и коэффициентом отражения > 8% (например, стена, деревья, люди и т.п.) |

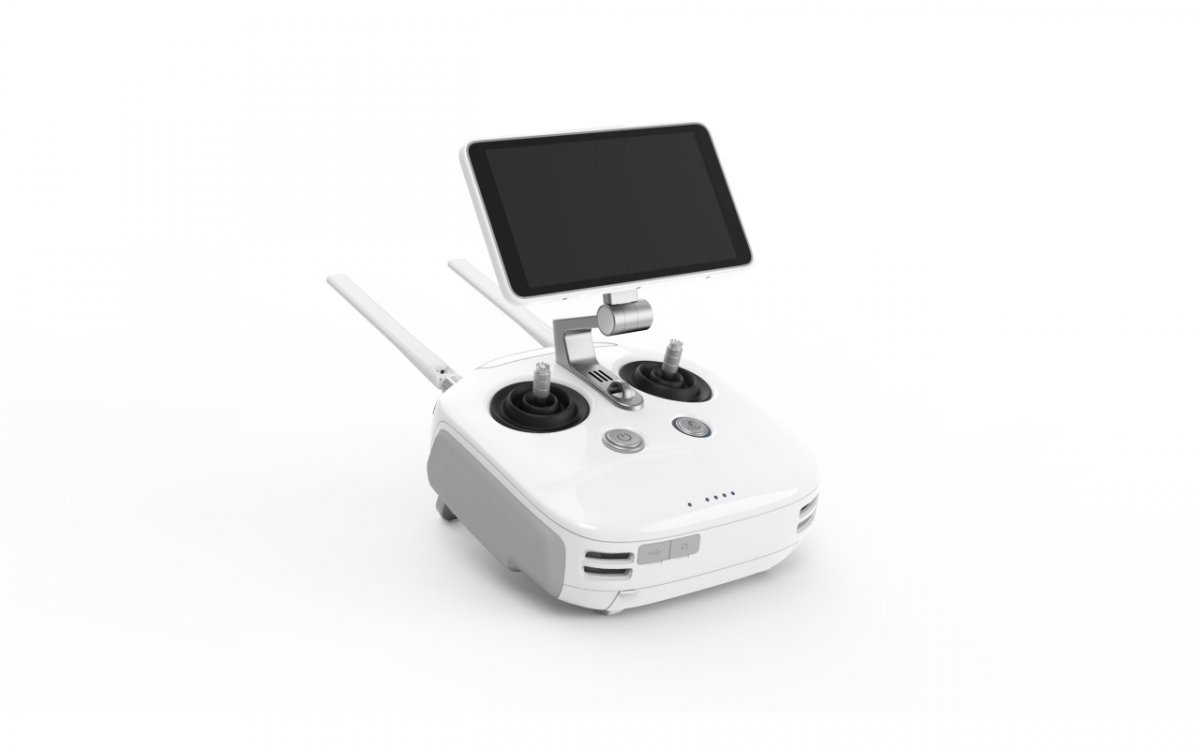

Пульт дистанционного управления | |
Рабочая частота | 2.400 ГГц-2.483 ГГц (Европа, Япония, Корея) 5.725 ГГц - 5.850 ГГц (США, Китай) |
Мощность передатчика (EIRP) | 2.4 ГГц CE / MIC / KCC:< 20 dBm 5.8 ГГц SRRC / FCC:< 26 dBm |
Макс. расстояние передачи сигнала | FCC: 7 км SRRC / CE / MIC / KCC: 5 км (без препятствий и помех) |
Потребление энергии | 16 Вт (типовое значение) |
Дисплей | размер экрана 5.5 дюймов, 1920 × 1080, 1000 кд/м2, ОС Android |
Память | 4 Гб RAM+16 Гб ROM |
Диапазон рабочих температур | от 0° до 40°C |
Зарядная станция интеллектуальной полётной батареи (зарядный хаб для PHANTOM 4) | |
Напряжение | 17.5 В |
Диапазон рабочих температур | от 5° до 40°C |
Емкость | 4920 мА/ч |
Напряжение | 7.6 В |
Тип батареи | LiPo 2S |
Мощность | 37.39 Вт/ч |
Диапазон рабочих температур | от -20° до 40°C |
Адаптер питания переменного тока (PH4C160) | |
Напряжение | 17.4 В |
Номинальная мощность | 160 Вт |
Комплектация
- Квадрокоптер DJI Phantom 4 RTK SDK
- Пульт дистанционного управления
- Пара пропеллеров - 4 шт.
- Интеллектуальная полетная батарея - 2 шт.
- Кабель питания переменного тока
- Адаптер питания переменного тока
- Зарядный концентратор для интеллектуальной полетной батареи
- Руководства и инструкции
