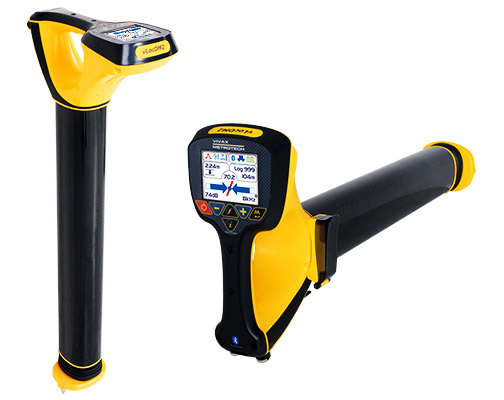

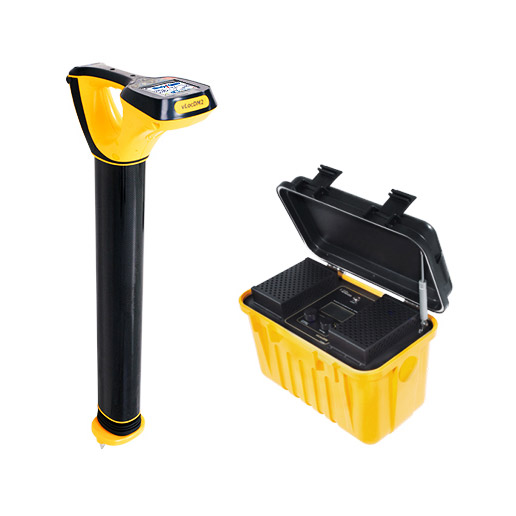

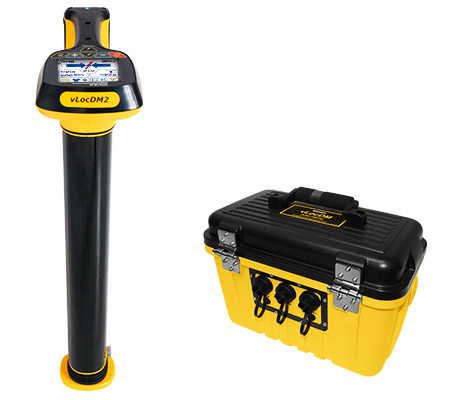

Трассоискатель vLocDM2

Трассоискатель vLocDM2
Трассоискатель vLocDM2
Трассоискатель vLocDM2
Трассоискатель vLocDM2
Трассоискатель vLocDM2
Трассоискатель vLocDM2
по запросу


Запросить счет

Трубопроводный дефектоскоп vLoc-DM2 предназначен для локализации трассы и определения точного местоположения повреждений изоляции газопровода, нефтепровода в условия высоких помех с сохранением данных в приемник и привязкой к системе координат GPS. Дефектоскоп vLoc-DM2 имеет возможность просмотра измерений тока картографирования в режиме On-line на дисплее, функцию "Walk back" для быстрого возврата к важной точке.

Катодная антикоррозионная защита (KKS) используется во всем мире для защиты трубопроводов от коррозии, возникающей в местах повреждения защитной оболочки трубопроводов. Требование состоит в уменьшении размеров и количества повреждений защитной оболочки, чтобы, таким образом, повысить действенность катодной защиты и и минимизировать токи утечки.

Трассопоисковая система vLocDM2 производства компании Vivax-Metrotech была разработана специально для точной локализации и оценки повреждений защитной оболочки трубопроводов. Система может подсоединяться в любом месте подключения катодной защиты. Измерение осуществляется приемником vLocDM2.

Результаты измерений в форме данных и диаграмм представляются в реальном времени на дисплее vLocDM2 или на подключенном через Bluetooth регистраторе данных вместе с координатами GPS.

Преимущества

  • Легкий приемник для неутомительной работы.

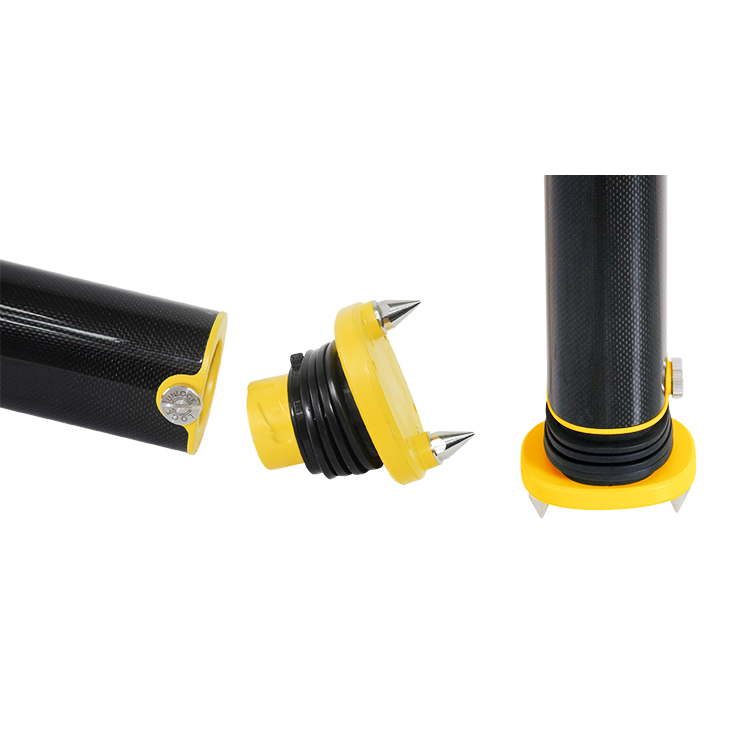

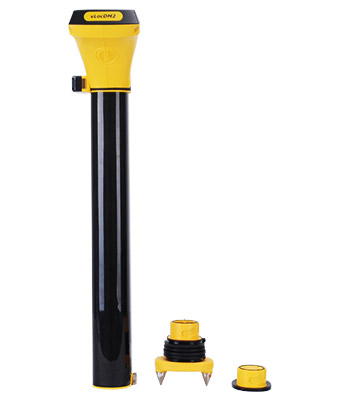

  • Сменное основание.
  • Меньше и легче и с более эргономичным дизайнам.

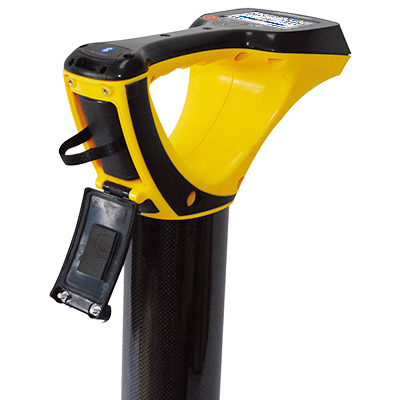

  • Литий-ионные аккумуляторы обеспечивают длительное время автономной работы (на 220% больше).
  • Автоматическое определение типа батареи (литий-ионная/щелочная) и отображение соответствующего статуса.
  • Антибликовый дисплей.
  • Отключение и включение функций по мере надобности.
  • USB регистрация данных.
  • Аналоговый канал.
  • Защита от перегрузки.
  • Мощный 150 Вт генератор.



Технические характеристики

Трубопроводный дефектоскоп vLocDM2

Название

Трубопроводный дефектоскоп и генератор звуковой частоты

Назначение

  • поиск дефектов изоляции подземных трубопроводов
  • построение графиков изменения токов СКЗ
  • обнаружения мест контакта трубопровода с другими металлическими объектами
  • локализация трубопроводов на большой протяженности
  • передача активного сигнала для поиска дефектов изоляции подземных трубопроводов

vLocDM2 приемник

Корпус

  • корпус антенны локатора усилен сверхпрочным углеродистым волокном
  • корпус из ударопрочного пластика
  • ударопрочный пластик секции магнитометра

Вес

2.7 кг

Размеры

262 мм х122 ммх 75 мм

Тип дисплея

цветной высококонтрастный антибликовый ЖК дисплей 89 мм

Принимающие

антенны

2 горизонтальные антенны, 1 вертикальная «нуль» антенна,

1 компас-антенна , 1 магнитометр

батареи

  • аккумуляторные, с зарядным устройством 100-240В переменного тока
  • сменные (6х стандартных щелочных батареек  АА-типа)

Срок работы батарей

  • щелочные –обычно 12 часов непрерывной работы при 21°С
  • литий-ионные аккумуляторы – 40 часа непрерывной работы при 21°С . Перезаряжаемые аккумуляторы примерно 500 циклов.

Bluetooth

  • Plug and play custom Bluetooth (установка пользователем)

Внешнее

подключение

  • 1х разъем для USB аксессуаров и аналоговых аксессуаров
  • 1х мини USB разъем для передачи данных и программирования
  • 1х разъём для зарядного устройства
  • 1х стандартная USB (флешка) для передачи данных  (опция в перспективе)

Стандартный набор аксессуаров

  • Bluetooth
  • приемник GPS (интерфейс Bluetooth)
  • генератор: Loc-150Tx и соединительные провода
  • A-рамка для поиска повреждений
  • кабель для передачи данных через USB порт
  • зарядное устройство 100-240 В  переменного тока ( для литий-ионных аккумуляторов)
  • сумка для переноски (включая сумку для аксессуаров)
  • инструкция пользователя
  • программное обеспечение по управлению и конфигурации
  • регистрация результатов измерения

Дополнительные аксессуары

  • антенна для выбора кабеля из пучка

Функциональность

Информация на дисплее

  • Индикация принимаемого сигнала: графическая и цифровые значения
  • Режим поиска (“Максимум”, “Минимум” и “Максимум с пропорциональными указателями влево/вправо)
  • Пропорциональные указатели влево/вправо
  • Компас: указатель трассы
  • Направление сигнала vLocDM2
  • Plug and play автоматическое распознавание аксессуаров
  • Дополнительный экран
  • Режим работы локация-измерение глубины и тока
  • Измерение тока картографирования
  • Чувствительность (в dB)
  • Выбор частоты
  • Индикация состояния внутренней и внешней батарей
  • Уровень громкоговорителя
  • Рабочие частоты
  • Статус Bluetooth и GPS
  • Конфигурация меню & подменю
  • Стартовый экран – версия программного обеспечения изделия и USB принадлежностей
  • Установка начальной картинки на экране по желанию пользователя
  • Расстояние от места последнего измерения (при активированной функции GPS)
  • Номер измерения
  • Построение графиков падения тока в режиме реального времени с функцией «walk back»
  • Функция “Walk back”, при использовании которой пользователь сможет вернуться назад к интересующему измерению.
  • Построение графиков измерения потенциала с помощью А-рамки в режиме реального времени

Конфигурация

Интуитивное меню настроек позволяет оператору настроить приемник vLocDM2 и использовать приложение MyLocator2 для настройки приемника vLocDM2:

  • Настройка частоты - для переключения кнопка “f
  • Настройка местоположения выбор режима - для переключения кнопка “M
  • Единицы измерения (футы/метры)
  • Промышленная частота 50 Гц или 60 Гц
  • Звук (тон) – нормальный/модулированный
  • Язык
  • Постоянное измерение глубины/тока сигнала (опция)
  • Громкость звука
  • Яркость подсветки дисплея
  • Автоматическое сопряжение Bluetooth, если функция активирована

Хранение и обработка данных

  • Запись до 1000 измерений.
  • Все параметры измерения сохраняются, включая глубину, силу тока, режим, направление сигнала и частоту.
  • Если подключен GPS (через Bluetooth), то так же записываются координаты с датой и временем.
  • Файлы могут быть сохранены с расширением .kml, .txt, .xls, .shp, csv.
  • Передача данных программы MyLocator2 доступно на www.vivax-metrotech.com

Рабочие частоты

vLocDM2 (магнитометр) частоты: 3Гц/6Гц , 4Гц/8Гц

vLocDM2 частоты локации: 98Гц, 128Гц, 512Гц, 640Гц

Режимы поиска

  • Максимум
  • Минимум
  • Максимум с пропорциональными указателями влево/вправо

Хранение данных и обработка данных

  • Запись 1000 измерений
  • Загрузка сохраненных данных посредством
    • Специальных приложений стратегических партнеров
    • На компьютер через приложения Vivax-Metrotech, MyLocator2
    • Доступные форматы .kml, .csv, .xls, .shp, csv.

Чувствительность

Регулировка усиления вручную нажатием кнопок  “+” или “-“ и возврат к центру одним касанием (60% от полной шкалы)

Функциональность при неискаженном сигнале одной частоты

Точность локации:

  • До 3 м 3% от глубины
  • Свыше 3 метров5% от глубины

Точность измерения глубины:

  • 3% от глубины

Точность измерения тока:

  • 3% от номинального значения – до 3 м
  • 5% от номинального значения – свыше 3 м

Диапазон измерения глубины:

  • Гарантируемая высокая точность измерений обеспечивается на глубине до 5 м

Совместимость с генераторами

Loc-150Tx, Loc-10Tx, Loc-5Tx, Loc-1Tx


Генератор Loc-150Tx

Корпус

ударопрочный

Вес

12,5 кг

Размеры

425мм х262мм х328мм

Тип дисплея

Монохромный высококонтрастный ЖК дисплей 60 мм х 32 мм

Питание

  • СКЗ (номинальное напряжение 26В – 60В постоянного тока)
  • 100 – 250В переменного тока
  • или 12В постоянного напряжения от внешней батареи (выходная мощность ограничена при питании от батареи 12В)

Внешнее подключение

  • 100 – 250В переменного тока – трёх контактный  Multi-Con-X разъём (Папа)
  • Вход переменного тока -  двух контактный Multi-Con-X разъем (Папа)
  • Выход генератора – двух контактный Multi-Con-X разъем (Мама)
  • Гнездо предохранителя - входной предохранитель (5А, 250В), выходной предохранитель (10А, 250В)

Защита выходных цепей

Предохранитель на выходе защищает от случайного подключения к линиям под напряжением до 250В постоянного/переменного тока

Соответствие международным стандартам

  • Соответствует Европейскому стандарту CE (Directive 99/5/EC) (Pending)
    • EN 55011
    • EN 61000-4-3
    • EN 61000-4-2: A1 & A2
    • EN 61000-4-8: A1
    • ETSI EN 300 330-2
    • ETSI EN 301 489-1
    • ETSI EN 301 489-3
  • Соответствует требованиям FCC часть 15
    • CFR 47 part 2
    • CFR 47 Part 15

Набор кабелей для подключения (поставляется с генератором)

  • 1 x кабель прямого подключения (двойной, длина каждого кабеля 3.5 м с зажимами типа крокодил)
  •  1 x  кабель питания от напряжения постоянного тока (двойной, длина каждого кабеля 3.5 м с зажимами крокодил)
  • 1 x кабель питания 3 м

Функциональность Loc-150Tx

Информация на дисплее

  • Выходная частота
  • Заданный выходной ток
  • Величина выходного тока
  • Выходное напряжение
  • Рабочая температура (инфоменю)

Способ передачи сигнала

  • Передача сигнала только при прямом подключении - сигнал подаётся через кабель подключения на трубопровод. Заземляющий кабель подключается к независимому заземлению или к подложке анода.

Рабочие частоты (различаются в зависимости от страны эксплуатации)

  • 98Гц, 128Гц, 512Гц, 640Гц, 3Гц/98Гц, 3Гц/128Гц, 4Гц/98Гц, 4Гц/128Гц;
  • ELF1-3Гц/6Гц/98Гц;
  • ELF2-3Гц/6Гц/128Гц;
  • ELF3-4Гц/8Гц/98Гц;
  • ELF4-4Гц/8Гц/128Гц;
  • 3Гц/6Гц/512Гц;
  • 3Гц/6Гц/640Гц;
  • 4Гц/8Гц/512Гц;
  • 4Гц/8Гц/640Гц

По желанию возможны другие мультичастоты в диапазоне от 3Гц до 2kГц

Максимальная выходная мощность

  • При питании от сети переменного тока: 150В
  • При питании от батарей постоянного тока: 12-28В, 50Вт,> 28 В, 150 Вт

Выходное напряжение

Максимальное выходное напряжение 120В (среднеквадратичное значение)

Выходной ток

Максимальный выходной ток 4А (среднеквадратичное значение) на сигнале до двух частот. Выход по току ограничен 3А при передаче трех или четырех частот одновременно.

Ручки управления

Используются две вращающиеся ручки/кнопки, с их помощью выбирается:

  • Частота
  • Выходной ток
  • Информация
  • Одна ручка/кнопка Активный режим /Ожидание
  • Одна ручка/кнопка Вкл/Откл

Совместимость с локатором

vLocDM & vLocDM2


Чувствительность

3Гц DM частота картографирования

1 мA

50Гц/ Power

7.5 мA

Radio

20 мкA

512Гц / 640Гц

400 мкA

8 kГц

40 мкA

32 kГц и выше

25 мкA


Окружающая среда

Температура

Рабочая :         -20ºC до 50ºC

Хранения :      -40ºC до 60ºC

Класс защиты

IP54 и NEMA 4

Вес упаковки

vLocDM2 Приёмник: 5.5 кг

Loc-150Tx Генератор: 20 кг

Размер упаковки

vLocDM2 Приёмник: 330мм x 220мм x 830мм

Loc-150Tx Генератор: 550мм x 385мм x 465мм


Обновления

Программное обеспечение

Программное обеспечение можно обновлять с помощью ПК с USB портом. Программы и программное обеспечение для локатора будет доступно по электронной почте. Дополнительные частоты будут доступны бесплатно.


A-рамка

Конструкция

Сверхлёгкое углеродное волокно

Чувствительность

2MΩ

Вес

1.80кг

Размеры

720мм x 640мм x 40мм

Класс защиты

IP54

Вес упаковки

4.50 кг

Размер упаковки

800мм x 705мм x 115мм


Приемник Holux Bluetooth GPS

Описание

Высокочувствительный Holux M-1200 BluetoothTM GPS приемник, с функциями:  Двойной интерфейс (Bluetooth + GPS - мышь)

  • Bluetooth устройства, совместимые с профилем последовательного порта (SPP)
  • Литий-ионная батарея без внешнего источника питания

Вес

  • 30г

Размеры

  • 67мм x 23мм x 16мм

Назначение

  • Прием до 32 спутников
  • GPS приемник: L1, 1575.42 MГц
  • C/A код: 1.023 MГц
  • Частота обновлений: 1Гц
  • Антенна – встроенная антенна
  • Чувствительность: -159dBm
  • Включение/отключение: ползунковый переключатель
  • Литий-ионная батарея обеспечивает работу устройства в течение 15 часов

Светодиодная индикация

  • Bluetooth
  • Обновление системы навигации
  • Индикатор состояния аккумулятора/зарядного устройства

Температура

  • Хранения        : -20ºC до 60ºC

                                : -30ºC to 80ºC (без литий-ионной батареи)

  • Рабочая  :   -10ºC to 60ºC



Комплектация

  • Приемник vLocDM2.
  • Аккумулятор Li-Ion и зарядное устройство для приемника 100-240 В.
  • Модуль Bluetooth.
  • Приемник Garmin GPS с держателем.
  • Устройство для 6-и батарей типа АА.
  • USB кабель для подключения к ПК.
  • Генератор Loc-150Tx - 150 Вт.
  • Кабели соединительные - 3 шт.
  • А-рамка для поиска повреждений и соединительный кабель.
  • Штырь заземления.
  • Руководство пользователя.
  • Программное обеспечение.
  • Сумка для переноски.



Дополнительная комплектация

  • Внешняя стетоскоп - антенна для выбора кабеля из пучка.
  • Зарядное устройство для приемника от 12 В а/м.
  • Магнит для подключения к металлическим трубопроводам.
  • Катушка – удлинитель с крокодилами 10 м.
Файлы для скачивания
ПаспортСкачать




Корректировка цен на сайте ведется постоянно. Цену и наличие товара уточняйте у менеджеров по продажам.
Приносим свои извинения за неудобства.




Обсуждение: Трассоискатель vLocDM2

нет сообщений на этот товар


Новое сообщение

Имя
Тема
Текст сообщения
code
Добавить сообщение  |  Очистить

Наши филиалы: Москва: +7 (495)no skype addon 668-07-67
Краснодар: +7 (861)no skype addon 203-38-16
Санкт-Петербург: +7 (812)no skype addon 448-53-90
Уфа: +7 (800) 777-29-67
Казань: +7 (843)no skype addon 27-27-050
Екатеринбург: +7 (343)no skype addon 237-27-11
Белгород: +7 (4722) 40-23-36
Тюмень: +7 (3452)no skype addon 56-56-35
