Квадрокоптер DJI Phantom 4 Multispectral

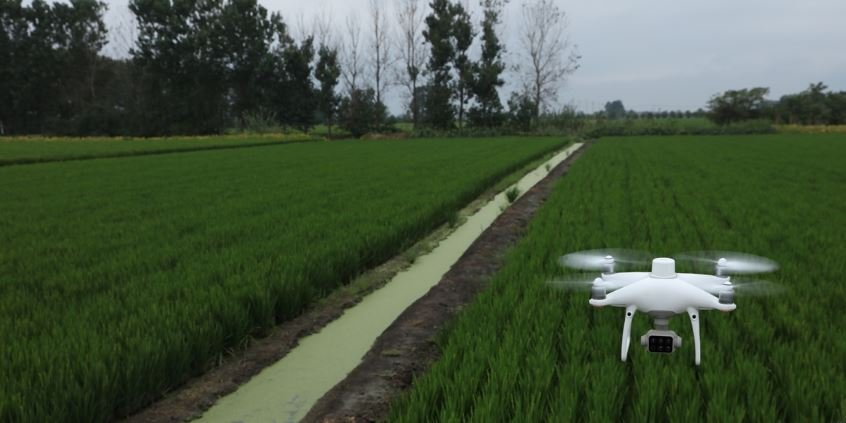

Квадрокоптер DJI Phantom 4 Multispectral разработан специально для решения задач экологического менеджмента и сельскохозяйственных нужд – для реализации технологий точечного земледелия. Дрон предназначен для выполнения мультиспектральной съемки полевых культур, с целью составления карт вегетационных индексов, отображающих состояние биомассы на посевных площадях, по которым можно оценивать "здоровье" и динамику роста растений – для формирования полетных заданий для дифференцированного внесения удобрений или средств защиты с помощью опрыскивающих летательных аппаратов. Регистрируя изображения в режиме мониторинга одновременно в разных частях спектра, такой беспилотник также может быть полезен специалистам силовых органов, поисковых, охранных, пожарных и других служб, когда требуется выявить и распознать малозаметные объекты по результатам обследования местности с воздуха в любое время суток.
Отличительные особенности модели DJI Phantom 4 Multispectral

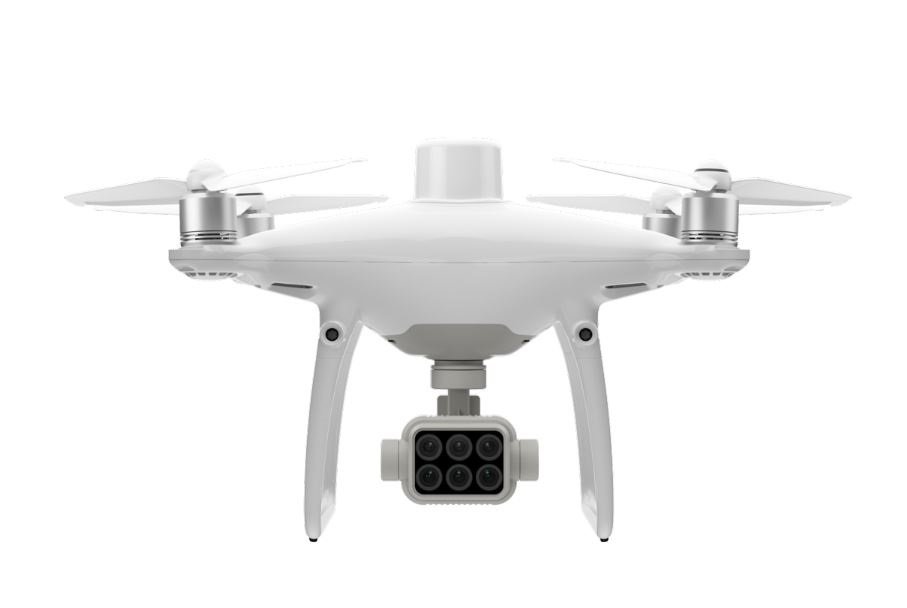

- Система мультиспектральной съемки на интегрированном 3-осевом подвесе регистрирует изображения одновременно по 6 каналам – в видимом, синем, зеленом, красном, и ближнем инфракрасном диапазоне спектра, а также на частоте красного барьера фотосинтеза, благодаря чему нет необходимости выполнять несколько вылетов с камерами разных типов и "сшивать" полученные данные.
- Датчик регистрации интенсивности солнечного излучения служит для коррекции данных съемки с учетом освещенности, обеспечивая получение достоверных показателей индекса NDVI в любое время суток и при разных погодных условиях.
- Встроенная система позиционирования с RTK режимом производит координатную "привязку" полученных фотограмметрических данных с суб-дециметровой точностью для составления карт и полетных заданий.
Преимущества

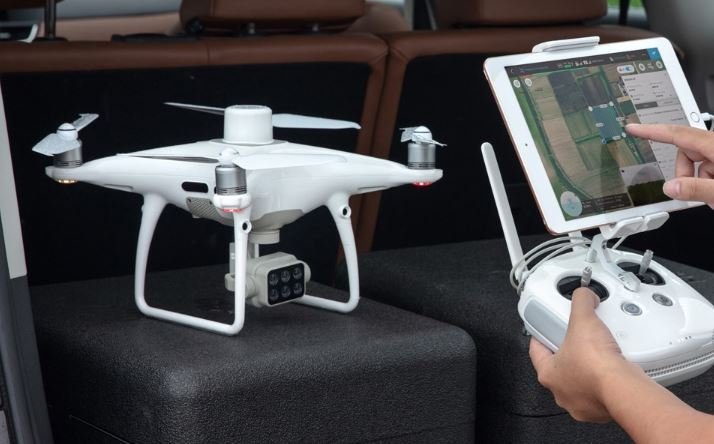

Благодаря компактным размерам, DJI Phantom 4 Multispectral отличается высокой мобильностью. Аппарат можно доставлять к месту выполнения работ в собранном виде, минимизируя время подготовки к полету. Рама из магниевого сплава обеспечивает требуемую прочность конструкции дрона. Батарея повышенной емкости позволяет покрывать в полете круг до 10 километров. За счет интеграции подвеса камеры в корпус квадрокоптера конструкция обладает оптимальной сбалансированностью и улучшенными аэродинамическими качествами. Размещенные на фронтальной части аппарата датчики преодоления препятствий исключают вероятность случайного столкновения и крушения квадрокоптера при полете в сложных условиях.
Технические характеристики
| Дрон | |
| Взлетная масса | 1487 г |
| Размер по диагонали (без пропеллеров) | 350 мм |
| Макс. высота полета над уровнем моря | 19 685 футов (6000 м) |
| Макс. скорость набора высоты | 6 м/с (автоматический полет); 5 м/с (ручное управление) |
| Макс. скорость снижения | 3 м/с |
| Макс. скорость | 50 км/ч (режим P); 58 км/ч (режим A) |
| Макс. время полета | около 27 минут |
| Диапазон рабочих температур | 0°...+40°C |
| Диапазон рабочих частот | 2,4–2,4835 ГГц (Европа, Япония, Корея) |
| Мощность передатчика (ЭИИМ) | < 20 дБм (CE/MIC/KCC) |
| Точность позиционирования | система RTK включена и работает должным образом: по вертикали: ±0,1 м; по горизонтали: ±0,1 м Без использования RTK: в вертикальной плоскости: ±0,1 м (визуальное позиционирование); ±0,5 м (спутниковое позиционирование); в горизонтальной плоскости: ±0,3 м (визуальное позиционирование); ±1,5 м (спутниковое позиционирование) |
| Выравнивание положения изображения | относительное положение центров шести матриц CMOS и центра антенны бортового D-RTK откалибровано и записывается в формате EXIF для каждого изображения |
| Система обзора | |
| Макс. скорость | ≤ 50 км/ч на высоте 2 м над поверхностью земли при хорошем освещении |
| Макс. высота | 0–10 м |
| Рабочий диапазон | 0–10 м |
| Диапазон обнаружения препятствий | 0,7–30 м |
| Условия функционирования | поверхность с видимой текстурой, уровень освещенности > 15 лк |
| Пульт управления | |
| Диапазон рабочих частот | 2,4–2,4835 ГГц (Европа, Япония, Корея) |
| Мощность передатчика (ЭИИМ) | < 20 дБм (CE/MIC/KCC) |
| Макс. дальность передачи сигнала | FCC/NCC: 7 км; CE/MIC/KCC/SRRC: 5 км (при отсутствии препятствий и помех) |
| Система передачи сигнала | OcuSync |
| Встроенный аккумулятор | 6000 мАч, литий-полимерный 2S |
| Рабочий ток/напряжение | 1,2 А при напряжении 7,4 В |
| Держатель для мобильного устройства | планшеты и смартфоны |
| Время работы | ~ 6 часов без подзарядки |
| Диапазон рабочих температур | 0°...+40°C |
| Сетевой адаптер переменного тока (PH4C160) | |
| Напряжение | 17,4 В |
| Номинальная мощность | 160 Вт |
| Спутниковые системы позиционирования | |
| Одночастотная высокочувствительная спутниковая система позиционирования | GPS + BeiDou + Галилео (Азия); GPS + ГЛОНАСС + Галилео (другие регионы) |
| Многополосные многосистемные высокоточные спутниковые системы позиционирования RTK | используемая частота GPS: L1/L2; ГЛОНАСС: L1/L2; BeiDou: B1/B2; Галилео[2]: E1/E5 Начальное зафиксированное время: < 50 cТочность позиционирования: 1,5 см + 1 мд по вертикали (среднеквадратичное значение); 1 см + 1 мд по горизонтали (среднеквадратичное значение). 1 мд означает, что погрешность увеличивается на 1 мм за каждый 1 км движения. Точность скорости: 0,03 м/с |
| Функции создания карт | |
| Размер пикселя по земной поверхности (GSD) | (H/18,9) см/пиксель, где H – высота дрона по отношению к картографируемому участку (единица измерения: м) |
| Сбор данных | макс. рабочая зона около 0,47 км для одного полета на высоте 180 м, т. е. GSD составляет около 9,52 см/пиксель |
| Стабилизатор | |
| Рабочий диапазон углов вращения | наклон: -90°...+30° |
| Камера | |
| Матрицы | шесть 1/2,9-дюймовых матриц CMOS, включая одну матрицу видимого излучения RGB и пять монохромных для формирования мультиспектральных изображений число эффективных пикселей каждой матрицы: 2,08 млн (общее число пикселей: 2,12 млн) |
| Фильтры | синий (blue, B): 450 нм ± 16 нм, зеленый (green, G): 560 нм ± 16 нм, красный (red, R): 650 нм ± 16 нм, красный край (red edge, RE): 730 нм ± 16 нм, ближний инфракрасный (near-infrared, NIR): 840 нм ± 26 нм |
| Линзы | угол обзора: 62,7°Фокусное расстояние: 5,74 мм (40 мм – эквивалент формата 35 мм), автофокус установлен на ∞Диафрагма: f/2.2 |
| Диапазон ISO матрицы RGB | 200–800 |
| Коэффициент усиления монохромной матрицы | 1–8x |
| Электронный глобальный затвор | 1/100–1/20000 с (стандартная камера); 1/100–1/10000 с (мультиспектральные камеры) |
| Макс. разрешение изображения | 1600×1300 (4:3,25) |
| Фотоформаты | JPEG (стандартные изображения) + TIFF (мультиспектральная обработка изображений) |
| Поддерживаемые файловые системы | FAT32 (≤ 32 Гбайт); exFAT (> 32 Гбайт) |
| Типы карт памяти | microSD с минимальной скоростью записи 15 МБ/с. Макс. объем: 128 Гбайт. Класс скорости: Class 10, поддержка UHS-1 |
| Диапазон рабочих температур | 0°...+40° C |
| Аккумулятор INTELLIGENT FLIGHT BATTERY (PH4-5870 МАЧ-15,2 В) | |
| Емкость | 5870 мАч |
| Напряжение | 15,2 В |
| Тип | Литий-полимерный 4S |
| Энергия | 89,2 Вт/ч |
| Масса нетто | 468 г |
| Диапазон рабочих температур | -10°...+40°C |
| Диапазон температур зарядки | +5°...+40°C |
| Макс. мощность зарядки | 160 Вт |
| Зарядный концентратор для аккумулятора INTELLIGENT FLIGHT BATTERY (зарядный концентратор P4 MULTISPECTRAL) | |
| Напряжение | 17,5 В |
| Диапазон рабочих температур | +5°...+40°C |

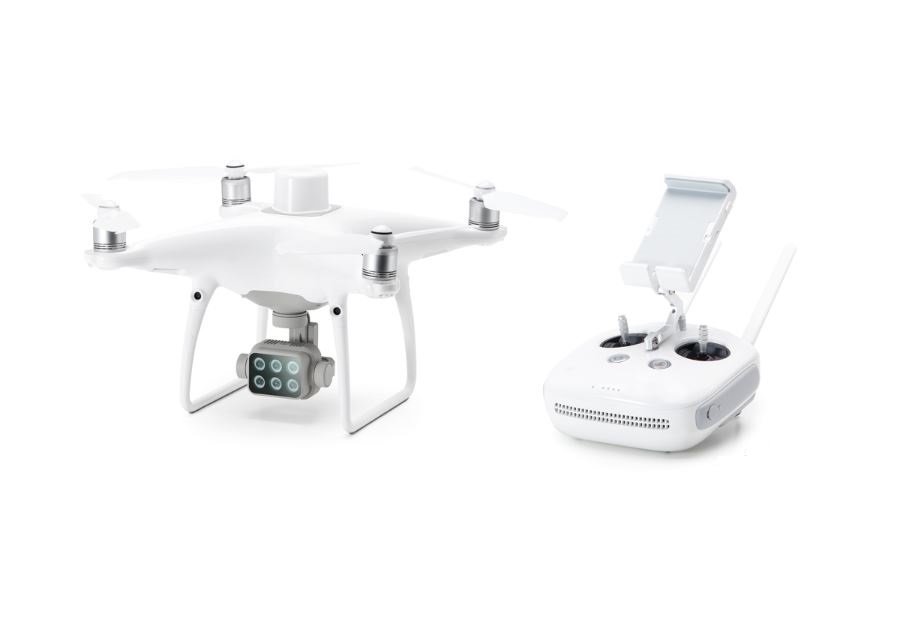

Комплектация
- Квадрокоптер Phantom 4 Pro V2.0
- Пульт дистанционного управления
- Аккумулятор Intelligent Flight Battery - 2 шт.
- Кабель питания
- Адаптер питания
- Пропеллеры (пара) - 4 шт.
- Фиксатор подвеса
- Карта Micro-SD
- Кабель Micro-USB
- Зарядный концентратор для аккумулятора
- Чемоданчик
