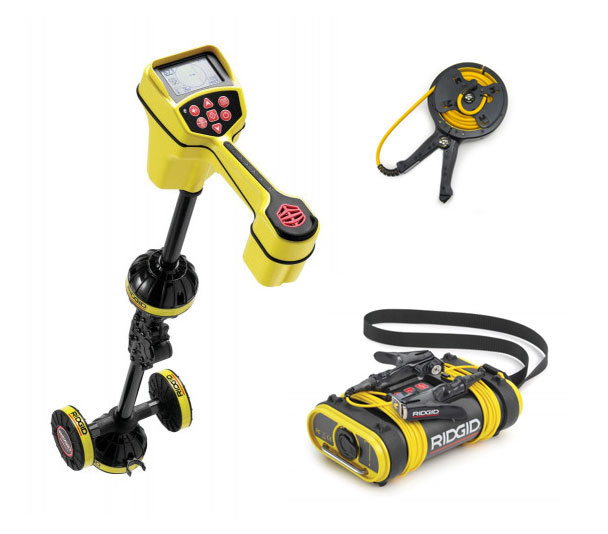

Трассопоисковый комплект Ridgid SeekTech-3

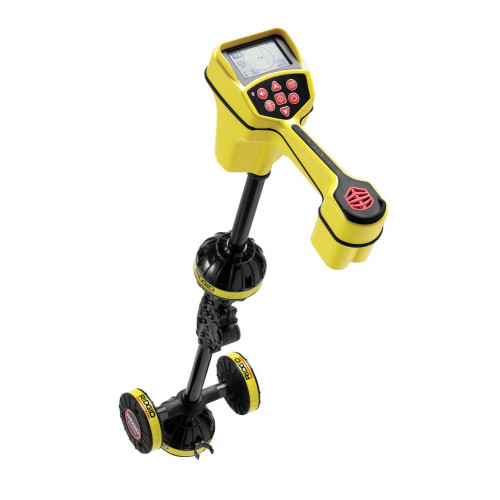

Трассоискатель RIDGID SeekTech SR-20 – трассопоисковый приемник, предназначенный для активного (с использованием линейного передатчика сигналов) и пассивного (поиск магистралей электрических цепей, по которым передаются радиочастотные сигналы или протекает ток с частотой 50 / 60 Гц) обнаружения местоположения инженерных сетей и подземных коммуникаций, а также во время инспектирования для определения места расположения головки видеокамеры, оснащенной передатчиком сигналов, и поиска смываемых плавающих зондов и дистанционных передатчиков, прикрепленных к проталкивающему стержню или дренажному кабелю, в неэлектропроводных тоннелях, трубопроводах или кабелепроводах, с возможностью отслеживания частот от 10 Гц до 35 кГц.
Производитель: RIDGID (РИДЖИД) – США.

Преимущества трассоискателя Ridgid SeekTech SR-20:

• Применяются многонаправленные антенны, направляющие стрелки и простой для считывания информации картографический дисплей, который быстро и точно приводит оператора к искомой коммуникации
• Непрерывное измерение глубины повышает производительность, показывая изменения глубины в режиме реального времени
• Omni-Seek повышает точность и эффективность при поиске в пассивном режиме. Непрерывно осуществляет поиск сигнала и диапазонов радиочастот в пассивном режиме для обнаружения положения и уклонения от неизвестных металлических линий
• Частоты, выбираемые пользователем: можно задать до 30 частот
• Можно настроить на любую частоту от 10 Гц до 35 кГц
• На картографическом дисплее подтверждается хороший сигнал, указывающий местоположение, и распознается искажение на загроможденных участках с использованием следующего:
  – Линия, указывающая на трубу направляет оператора по ходу трассы и показывает изменения в направлении
  – Направляющие стрелки влево-вправо указывают оператору на искомые инженерные сети
  – Индикатор расстояния и интенсивность сигнала помогает оператору центровать трассоискатель ближе к искомому объекту для более уверенного обнаружения
• Отвечает требованиям FCC, класс A, и EN 55022, класс A

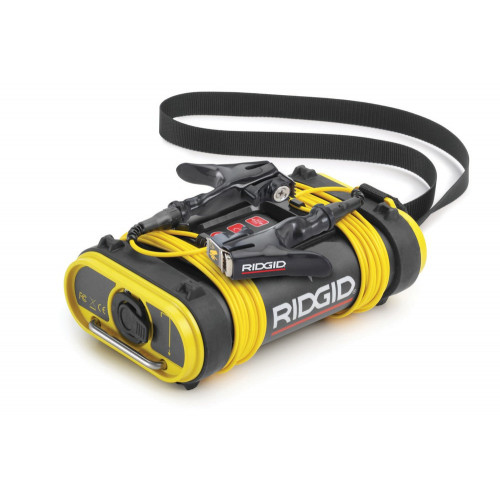

Линейный передатчик SeekTech ST-305 мощностью 5 ватт позволяет подать напряжение на металлические трубопроводы для трассировки.

Генератор сигналов или линейный передатчик сигналов RIDGID SeekTech ST-305 (РИДЖИД СикТэч ST-305) используется в работе с трассоискателями RIDGID SeekTech SR-20 и RIDGID SeekTech SR-60 – диагностические приборы, осуществляющие измерение электромагнитного поля излучаемыми подземными объектами. Эти аппараты предназнаются в помощь пользователю при поиске объектов в грунте, путем определения характеристик линий магнитного поля, которые отображаются на экране монитора. Место расположения обьектов под землей проверяют до выемки их из грунта, потому как линии электромагнитных полей могут иметь помехи и искажения.

Преимущества генератора сигналов RIDGID SeekTech ST-305:

• легкий и компактный, простой и удобный в использовании прибор, обеспечивающий мощность до 5 Вт;
• 3-х уровневая регулировка мощности до 5 Вт;
• может одновременно передавать сигнал с использованием 2-х частот;
• акустическая обратная связь подтверждает хорошее качество цепи перед началом поиска.

Рабочие режимы генератора сигналов RIDGID SeekTech ST-305:

• Прямое подключение: осуществляется через провода с зажимами. Провода генератора сигналов соединяют непосредственно с целевым проводником и с подходящим заземлением. Генератор сигналов может излучать двухчастотный сигнал (одновременно посылая сигналы на 2-х разных частотах в магистраль) в режиме прямого соединения.
• Индукционные клещи: надеваются прямо на трассируемую коммуникацию. Индукционные клещи имеют губки, которые охватывают целевой проводник. Полное отсутствие непосредственного контакта  - металл-металл. (Индукционные клещи - это дополнительная принадлежность к генератору сигналов) RIDGID  SeekTech ST-305).
• Индукционный режим: для излучения сигнала внутренними обмотками нужно положить генератор сигналов RIDGID  SeekTech ST-305 прямо на землю и располагают его сверху, вдоль проводника. Внутренняя антенна данного диагностического прибора создает поле диполя, которое под землей, в целевом проводнике генерирует свою энергию, наводя на него ток.

Длительность работы генератора сигналов RIDGID SeekTech ST-305:

• Типовая длительность работы генератора сигналов RIDGID SeekTech ST-305 практически всегда разная, она зависит от условий окружающей среды и потребляемой мощности тока.
• Химические составы батарей питания (большинство новых высокопроизводительных батарей,  например таких как, Duracell ULTRA, имеют срок службы на 10-20% дольше, чем обычные щелочные элементы питания (батареи или аккумуляторы) для приборов с большим потребляемым током).
• Низкие температурные условия при работе с аппаратом тоже сокращает срок эксплуатации батареи.
• Емкость батарей после работы с большой нагрузкой батареи часто восстанавливается. Батареи могут восстановить свою емкость до нужной величины, достаточной для полного обеспечения работы генератора в течение нескольких часов, нужно только иметь дополнительное время для ожидания зарядки.

Применение линейного передатчика SeekTech ST-305:

• самый идеальный передатчик для трассировки;
• используется с трассоискателями SeekTech;
• используеться с трассоискателями других производителей;
• передаёт выбранную частоту на трубопровод или кабель;
• передача частоты в пасивном и активном режиме;
• хорошее качество цепи перед началом поиска;
• поиск металлических трубопроводов под землей;
• поиск - обнаружение кабеля под землей (телефонный, силовой);
• обслуживание инженерных коммуникаций.

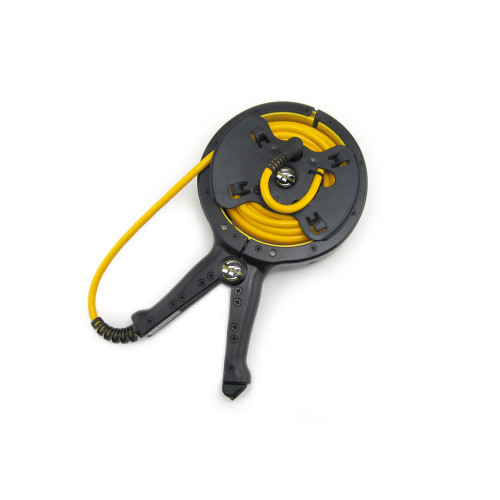

Индукционные клещи RIDGID SeekTech применяются с трассопоисковым оборудованием RIDGID для совместного поиска и обнаружения инженерных коммуникаций в земле. Позволяют пользователям трассопоискового оборудования при активном поиске передать сигнал на изолированную трубу и изолированный кабель, не снимая изоляцию. Совместимы со всеми генераторами - передатчиками RIDGID.


Особенности индукционных клещей RIDGID:

• позволяют пользователям подавать сигнал в кабель или трубу, когда недоступно прямое подключение;
• совместимы со всеми генераторами - передатчиками RIDGID.

Применение индукционных клещей RIDGID:

• подключение к генераторам SeekTech ST-510, ST-33Q, ST-305;
• используется с трассоискателями других производителей;
• передача сигнала на изолированные трубу и кабель;
• поиск металлических трубопроводов под землей;
• поиск - обнаружение кабеля под землей (телефонный, силовой);
• обслуживание инженерных коммуникаций.

Технические характеристики

Комплектация

• Трассоискатель RIDGID SeekTech SR-20 - 1 шт.
• Передатчик линейный RIDGID SeekTech ST-305 5Вт - 1 шт.
• Клещи индукционные RIDGID SeekTech - 1 шт.
