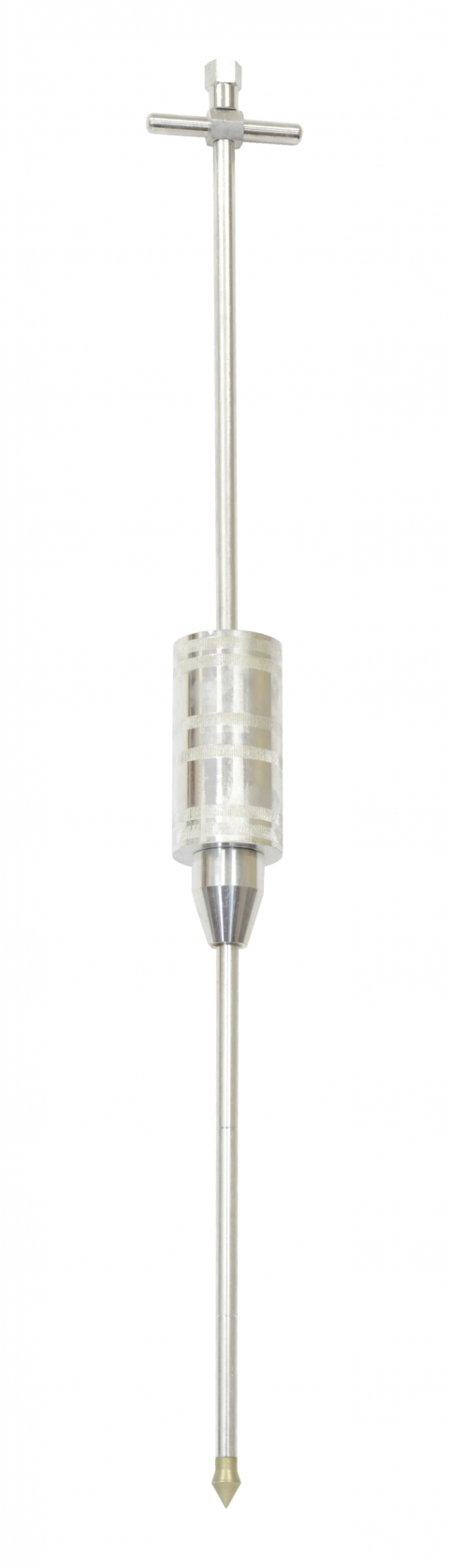

Плотномер динамический Д-51 (Анток) без штампа
Плотномер динамический Д-51 предназначен для оперативного контроля степени уплотнения песчаных и пылевато-глинистых грунтов в земляных сооружениях в процессе строительства, дополнительных слоев оснований автомобильных дорог, аэродромов и прочих объектов. Применим для грунтов, содержащих не более 25% частиц крупнее 2 мм и не находящихся ниже уровня поверхностных и грунтовых вод.
Метод динамического зондирования основан на определении сопротивления грунта погружению зонда (штанги с коническим наконечником) под действием ударов груза постоянной массы, свободно падающего с заданной высоты. Степень уплотнения рассчитывается по количеству ударов необходимых для погружения стержня до риски на штанге. В паспорте к прибору приведены графики определения плотности грунта в зависимости от количества ударов и глубины погружения.
Конусный наконечник, погружаемый в грунт имеет резьбу и вкручивается в стержень плотномера. Дополнительно можно заказать запасной наконечник.
Технические характеристики
| Глубина зондирования, см | до 30 |
| Масса гири, кг | 2,5 |
| Высота падения гири, см | 30 |
| Диаметр основания конуса, мм | 16 |
| Угол при вершине конуса, град | 60 |
| Диаметр штампа, см | 100 |
| Пределы измерений плотности, КУ | 0,85÷1,0 |
| Масса плотномера в сборе, кг | не более 4,5 |
Комплектация
- Стержень зонд - 1шт.
- Конусный наконечник - 1шт.
- Наковальня - 1шт.
- Направляющая штанга с ручкой - 1шт.
- Гиря - 1шт.
- Паспорт - 1шт.
| Файлы для скачивания | |
| Паспорт | Скачать |
