Измеритель прочности бетона ИПС-МГ4.01

Измерители прочности бетона ИПС-МГ4.01, ИПС-МГ4.03, ИПС-МГ4.04 предназначены для определения прочности бетона методом ударного импульса по ГОСТ 22690, на основе предварительно установленной зависимости между прочностью бетона, определенной при испытании образцов в прессе и измеренным ускорением, возникающим при взаимодействии индентора измерителя с бетонным образцом, при постоянной энергии удара (Е=0,12 Дж).

Область применения измерителя - определение прочности бетона, раствора на предприятиях стройиндустрии и объектах строительства, а также при обследовании эксплуатируемых зданий и сооружений. Измерители могут применяться для контроля прочности кирпича и строительной керамики, также позволяет оценивать физико-механические свойства строительных материалов в образцах и изделиях (прочность, твердость, упруго-пластические свойства), выявлять неоднородности, зоны плохого уплотнения и др.

В отличие от аналогов, приборы снабжены:

• устройством ввода коэффициента совпадения Кс для оперативного уточнения базовых градуировочных характеристик в соответствии с Приложением Ж ГОСТ 22690;
• устройством маркировки измерений типом контролируемого изделия (балка, плита, ферма и т.д.);
• функцией исключения ошибочного промежуточного значения.

Измерители имеют энергонезависимую память, режим передачи данных на компьютер через USB-порт и снабжен устройством ввода в программное устройство индивидуальных градуировочных зависимостей, установленных пользователем.

Измерение прочности бетона заключается в нанесении на контролируемом участке изделия серии до 15 ударов, электронный блок по параметрам ударного импульса, поступающим от склерометра, оценивает твердость и упругопластические свойства испытываемого материала, преобразует параметр импульса в прочность и вычисляет соответствующий класс бетона.

Алгоритм обработки результатов измерений включает:

• усреднение промежуточных значений;
• сравнение каждого промежуточного значения со средним, с последующей отбраковкой анормальных значений;
• усреднение оставшихся после отбраковки промежуточных значений;
• индикацию и запись в память конечного значения прочности и класса бетона.

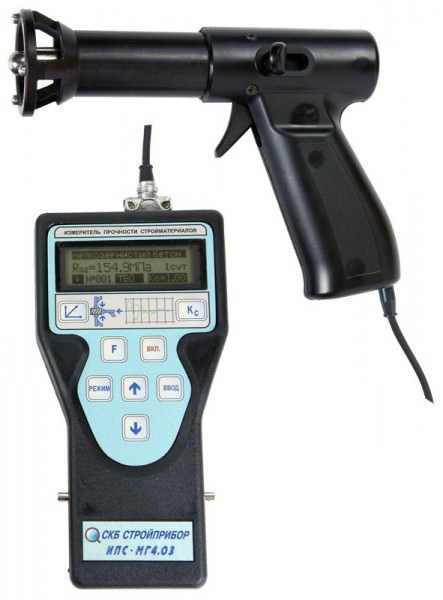

Модификация ИПС-МГ4.03 имеет все возможности измерителя ИПС-МГ4.01, дополнительно оснащена функцией вычисления класса бетона В с возможностью выбора коэффициента вариации, снабжена 44 базовыми градуировочными характеристиками, учитывающими вид бетона, его возраст и режим твердения, имеет подсветку дисплея, часы реального времени, функцию просмотра промежуточных значений прочности бетона и оснащена возможностью уточнения базовых градуировочных характеристик в зависимости от условий твердения и возраста бетона.

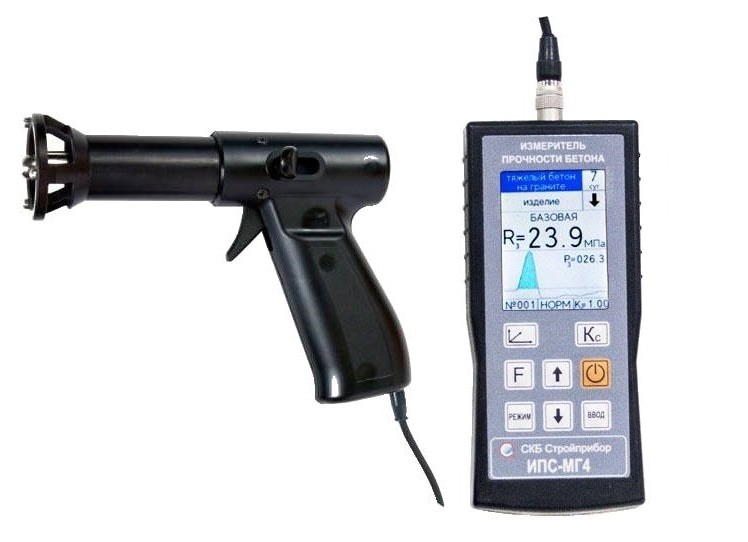

В обновленных версиях приборов ИПС-МГ4.01 и ИПС-МГ4.03 с цветными увеличенными дисплеями имеются дополнительные сервисные функции:

• отображение на дисплее графика изменения ускорения индентора в процессе удара (для оценки достоверности текущего измерения);
• отображение  параметров ударного импульса  (максимального ускорения и отношение максимального ускорения к длительности удара);
• возможность индивидуальной градуировки измерителя либо по параметрам ударного импульса с помощью линейного уравнения или полинома четвертого порядка, либо путем корректировки базовой зависимости (ввод коэффициентов совпадения).

Питание приборов от литий полимерных аккумуляторов повышенной емкости.

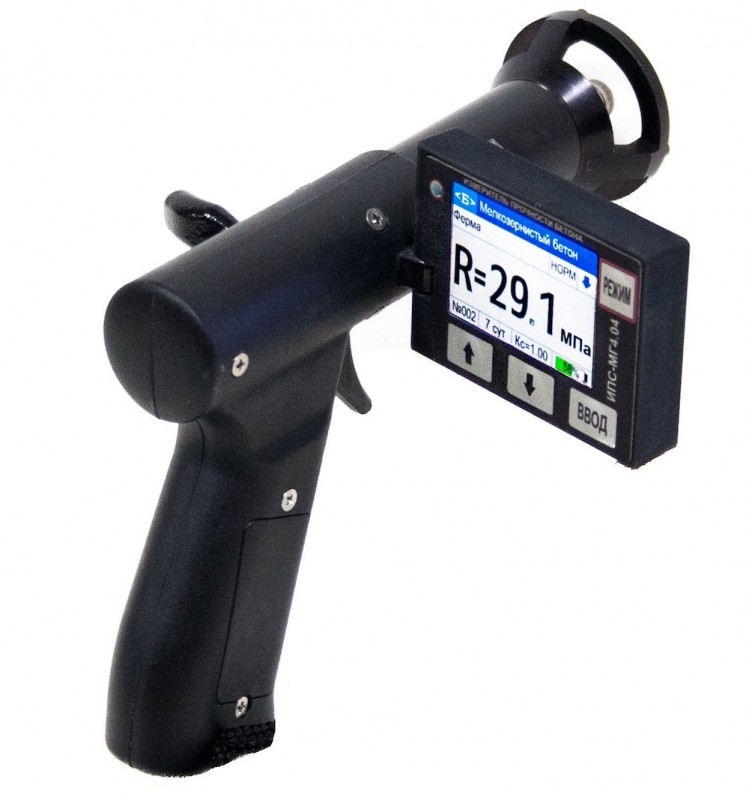

В модификации ИПС-МГ4.04 электронный блок закреплен на корпусе склерометра с возможностью поворота на 90° относительно его продольной оси. Измеритель оснащен устройством автоматического определения направления удара, имеет функцию просмотра промежуточных значений.

С 1.01.2020 г освоен выпуск новой версии измерителя ИПС-МГ4.04 с увеличенным цветным дисплеем и регулируемой подсветкой. Увеличено количество базовых градуировочных зависимостей учитывающих вид заполнителя, режим твердения и возраст бетона аналогично зависимостям, установленным в измерителе ИПС-МГ4.03. Измеритель регистрирует и выводит на дисплей параметр ударного импульса Р, имеется возможность установления зависимости между параметром удара P и прочностью бетона R с помощью полинома четвертого порядка или корректировки базовой зависимости с помощью коэффициентов совпадения.

Примечание: В соответствии с ГОСТ 18105 метод ударного импульса отнесен к косвенным методам определения прочности бетона. В связи с чем, определение прочности бетона производится по предварительно установленным градуировочным зависимостям между прочностью бетона, установленной одним из разрушающих или прямых неразрушающих методов, и косвенными характеристиками измерителя.
Допускается также привязка градуировочной зависимости, установленной в приборе с помощью коэффициента совпадения в соответствии с ГОСТ 22690 (п. 6.1.8, Приложение Ж).

Технические характеристики

Комплектация

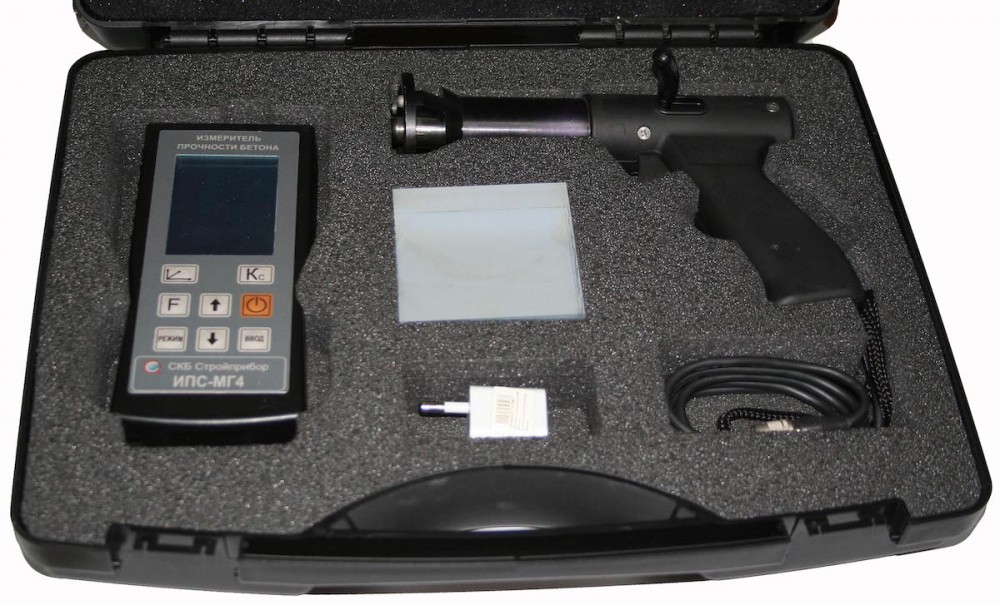

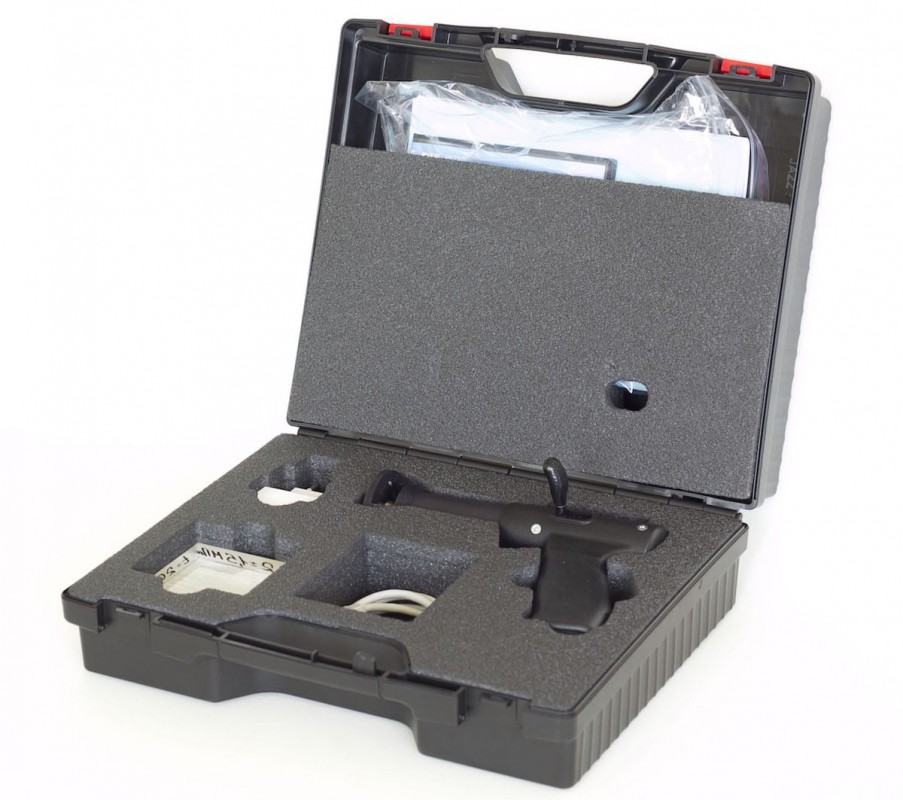

ИПС-МГ4.01 и ИПС-МГ4.03: электронный блок, склерометр, контрольный образец, кабель связи с компьютером, USB флэш-накопитель с программным обеспечением, упаковочный кейс (сумка), руководство по эксплуатации.
ИПС-МГ4.04: склерометр с электронным блоком, контрольный образец, кабель связи с компьютером, USB флэш-накопитель с программным обеспечением, упаковочный кейс, руководство по эксплуатации.
