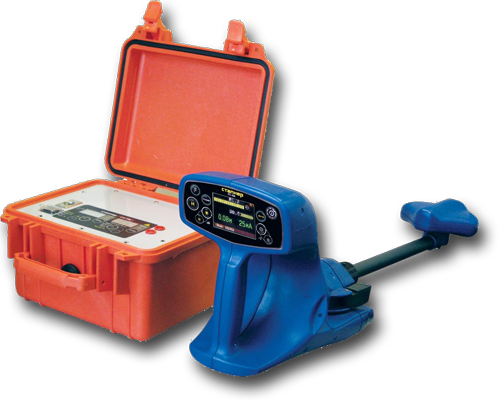

Комплекс трассопоисковый Сталкер 15-04
Особенности трассопоискового комплекса:
• высокая скорость фильтрации
• поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора
• наличие четырех рабочих частот и регулируемая выходная мощность позволяет наиболее эффективно обнаружить трассу, найти место повреждения изоляции и отстроиться от помех
• датчик контроля изоляции "А-Рамка" и "ДКИ-02" позволяю искать повреждения в местах с большой плотностью коммуникаций
• бесконтактный датчик контроля изоляции ДКИ-Е позволяет определить повреждения в условиях мерзлого грунта и под асфальтом
• встроенноезарядное устройство с защитой от избыточного разряда
• влагозащищенный, ударопрочный корпус
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРИЕМНИКА ПТ - 04
| Рабочие частоты, Гц | 273, 526, 1024, 8928 | ||
| Пассивные частоты, Гц | 50, 550, 1450, 100, 300 | ||
| Чувствительность, приведенная ко входу приемника при отношении сигнал шум 6 dB, мкВ |
0,5 | ||
|
Динамический диапазон входных сигналов, dB
|
120 | ||
|
Ширина полосы пропускания для режимов с рабочей частотой
50, 273, 526, 1024 и 8928 Гц, не более, Гц: |
по уровню минус 3 дБ
|
по уровню
минус 60 дБ
|
|
| 9 |
24
|
||
| Полоса пропускания для режима "эфир" | от 48 Гц до 10 кГц | ||
|
Ослабление сигнала переменного тока частотой 50 Гц, дБ
|
80
|
||
| Определение глубины залегания трассы, м |
до 10
|
||
|
Погрешность определения глубины залегания трассы, %, не более
|
5
|
||
|
Время непрерывной работы в нормальных условиях, ч, не менее
|
аккумулятор
|
эл.пит.[АА]
|
|
| 4 | 10 | ||
|
аккумулятор Габаритные размеры, мм, не более
|
675х245х170
|
||
| Масса, кг, не более |
2,3
|
||
|
Диапозон рабочих температур, °С
|
от -30 до + 55
|
||
|
Генератор ГТ-15 |
|
|
Частота выходного сигнала, Гц |
273, 526, 1024, 8928 |
|
Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом, Вт |
От 1 до 10 |
|
Диапазон напряжений питания от источника постоянного тока, В |
от 10,5 до 14 |
| Сила тока, потребляемая от источника постоянного тока, А | не более 1,8 |
| Диапазон рабочих температур | от -30...55С |
| Питание | 12В |
|
Габаритные размеры |
Не более 210х130х100 мм |
|
Масса генератора |
Не более 2,5 кг |
Трассоискатель СТАЛКЕР 15-04 видео
| Файлы для скачивания | |
| Краткий курс для начинающих пользователей локаторов фирмы Radiodetection | Скачать |
| Паспорт | Скачать |
