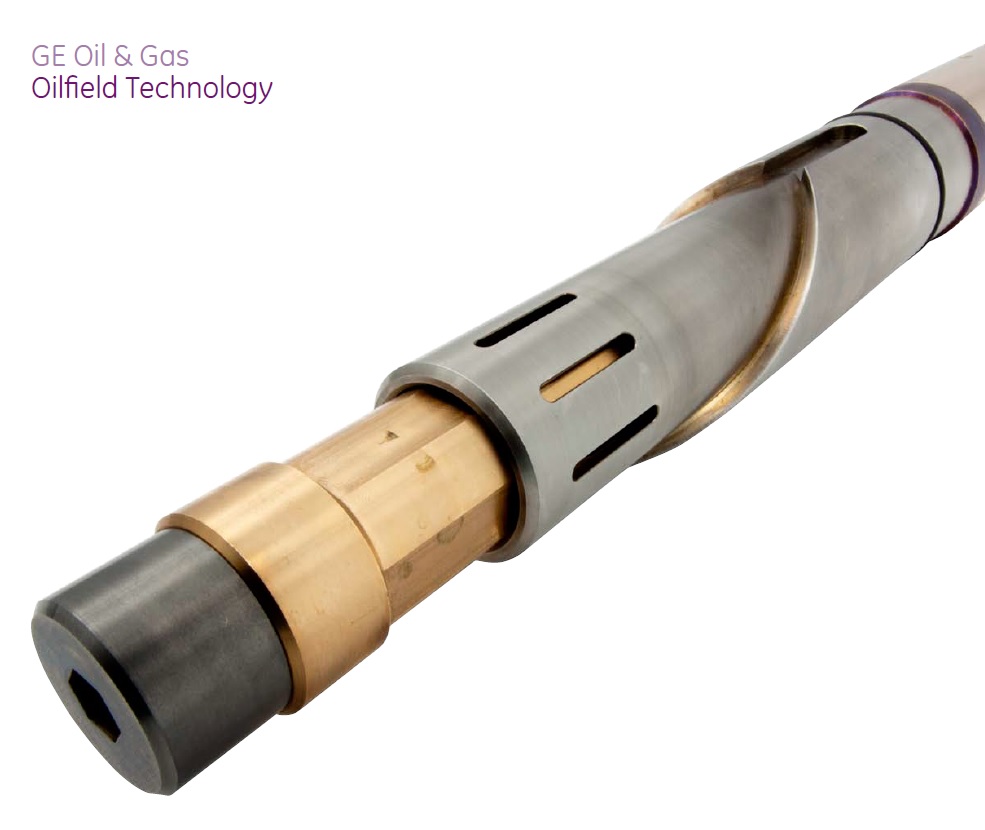

Телесистема с гидравлическим каналом связи «Tensor» производства компании GE Energy

Система Tensor MWD является одновременно извлекаемой и переустанавливаемой, позволяя, тем самым, сократить простои буровой и минимизировать финансовые риски прихвата оборудования в скважине. Модульная телесистема Tensor MWD разработана для легкого и эффективного транспортирования к месту проведения работ и непосредственно монтажа на буровой.
GE Energy предлагает обширный выбор курсов обучения, включая курсы по эксплуатации в полевых условиях, ремонту и обслуживанию оборудования для обеспечения максимально эффективной эксплуатации телесистем её Клиентами. Курсы обучения проводятся высокопрофессиональными специалистами отрасли и могут быть скорректированы в соответствии с потребностями Клиента.

Основываясь на этом опыте, GE Energy пользуется безупречной репутацией поставщика высококачественных и надежных телесистем MWD для нефтегазовой отрасли.
Проверенная временем конструкция телесистем MWD совместима со множеством различных диаметров УБТ от 3½ дюймов (88,9 мм) до 9½ дюймов (241,3 мм) и работает при различной скорости потока от 75 до 1200 галлонов в минуту (от 4,73 до 75,7 литров в секунду).

Характеристики и Преимущества
Извлекаемая и Переустанавливаемая
Зонд телесистемы Tensor MWD может быть извлечен и переустановлен. В случае «прихвата» буровой трубы в скважине, зонд телесистемы MWD может быть «выловлен», сокращая, тем самым, риск потери оборудования. Эта функция также позволяет более эффективно производить обновление зонда и замену батарей, если это требуется при проведении работ.

Возможность эксплуатации при высоких температурах
Телесистема Tensor по праву считается наилучшим выбором для проведения работ в скважинах с высоким температурным режимом. Рабочий диапазон температур для приборов Tensor MWD и LWD находится в пределах 347F (175С).

Модульная конструкция
Гибкая модульная конфигурация позволяет установить сенсор в различных положениях. Для гибкости использования модули взамозаменяемы между различными размерами труб. Короткие, легкие модули экономически более эффективны в плане транспортировки, монтажа и временных затрат на обслуживание.

Рабочие характеристики телеметрической системы Tensor MWD:

Диапазоны расхлода	4,7-10 л/с, Н.Д.УБТ 89,0 мм 6,3-19 л/с, Н.Д.УБТ 120,7 мм 9,5-38 л/с, Н.Д.УБТ 165,0 мм 25,2-75,7 л/с, Н.Д.УБТ 209,6 мм
Перепад давления	6,9 бар при 25,2 л/с
Передача данных	Положительные импульсы
Электропитание/Время работ	Литиевая батарея, работающая при температуре до +150°С или +175°C. Время работы от 175 до 200 часов/комплект батарей.
Рабочие режимы	Полностью выбираемые оператором последовательности и набор передаваемых данных, а также возможности программирования телесистемы с поверхности. Гибкое операционное ПО. Возможность выбора разрешающей способности и частоты обновления - все параметры.
Максимальная погрешность горизонтального смещения	0,8м / 300м или коническая погрешность максимум ±0,15°
Точность измерения канала	±0,1°
Точность измерения положения лицевой метки	±0,5°
Точность измерения магнитного наклонения	±0,1°
Концентрация примесей	40-50 ч/млрд, любой размер

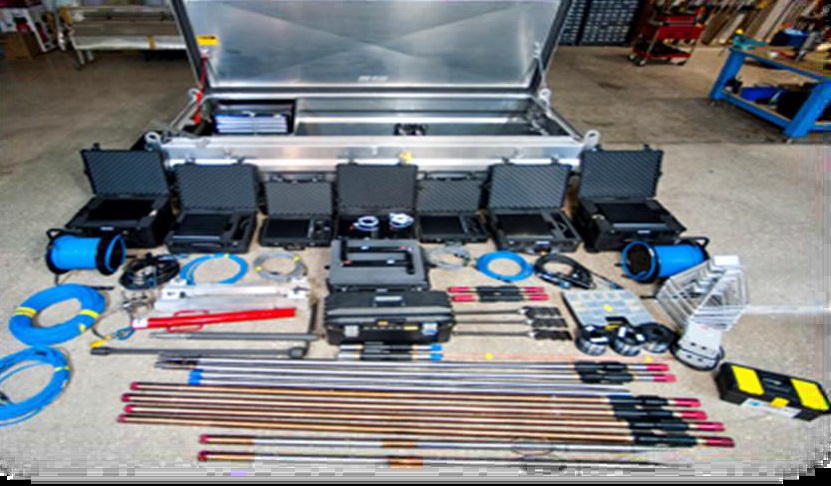

Наземное оборудование:
Монитор бурильщика.
Интерфейс для безопасной зоны.
Датчик давления на стояке.
Система контроля глубины (опционально).
Соединительные кабели.

Скважинное оборудование:
Извлекаемое и устанавливаемое.
Работоспособно при скважинных температурах до 150°C и 175°C. Зонд MWD.
Датчики Ориентирования.
Портативный батарейный источник питания.

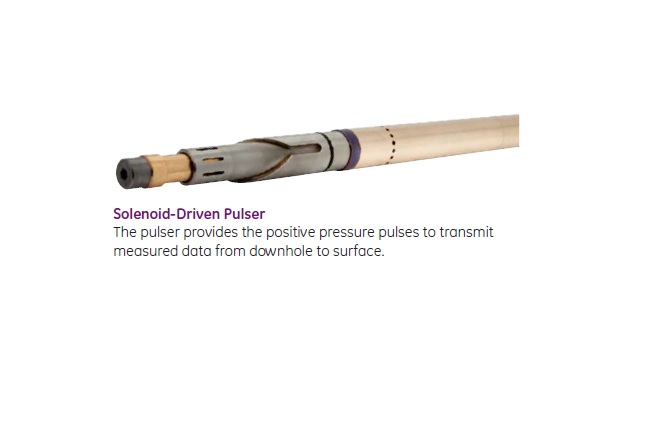

Генератор импульсов / пульсатор.
Опциональный гамма-зонд.

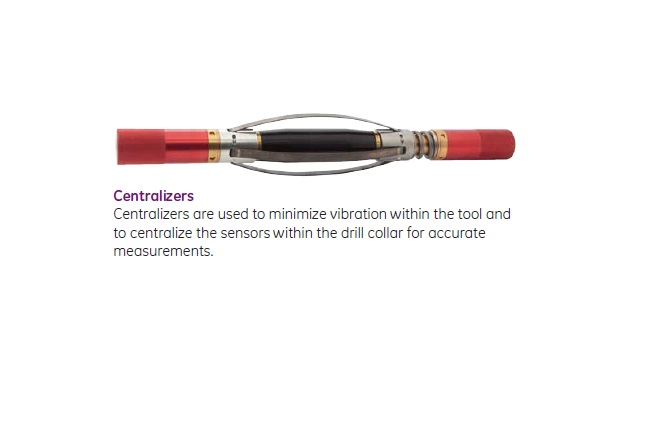

Рессорные или оребренные центраторы.
