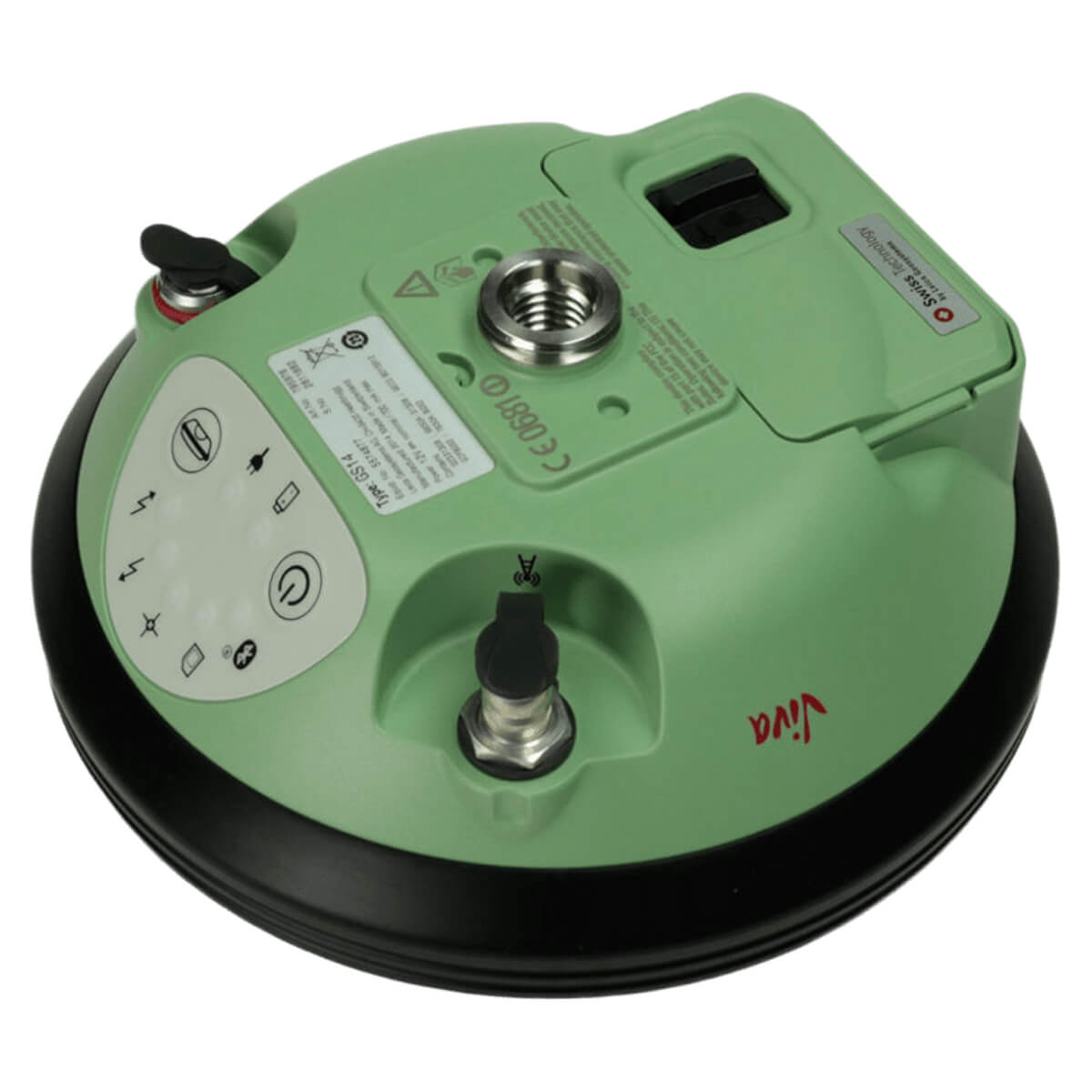

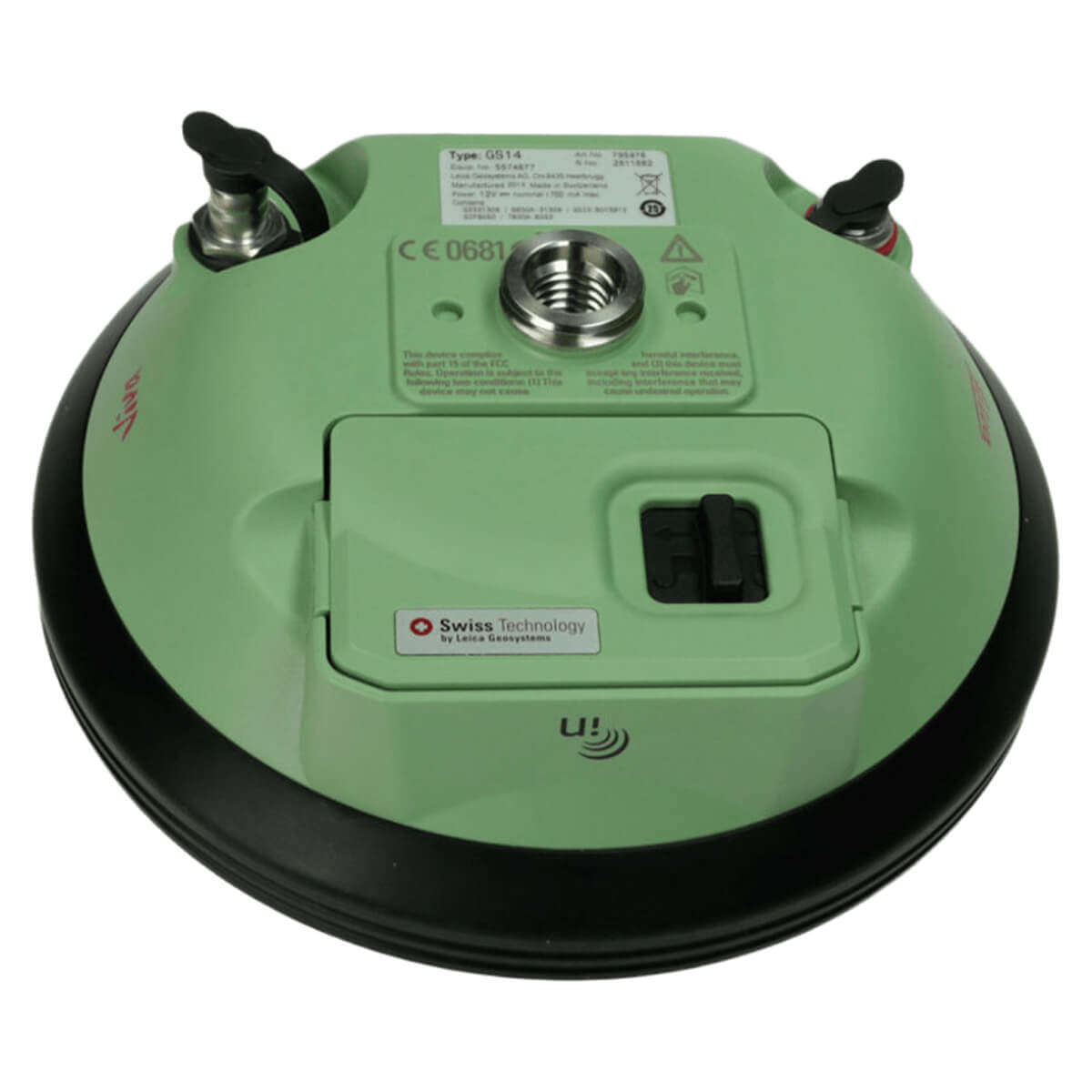

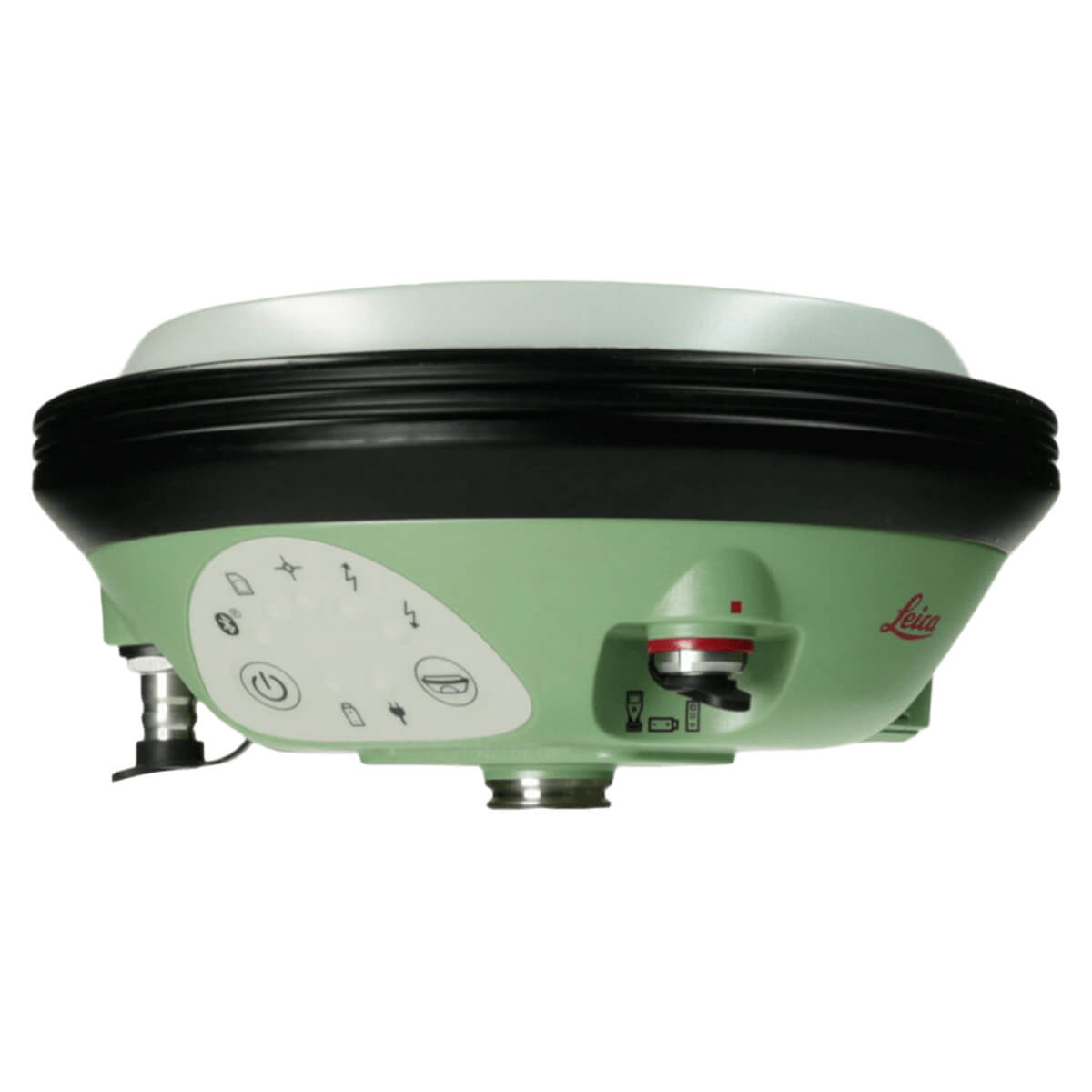

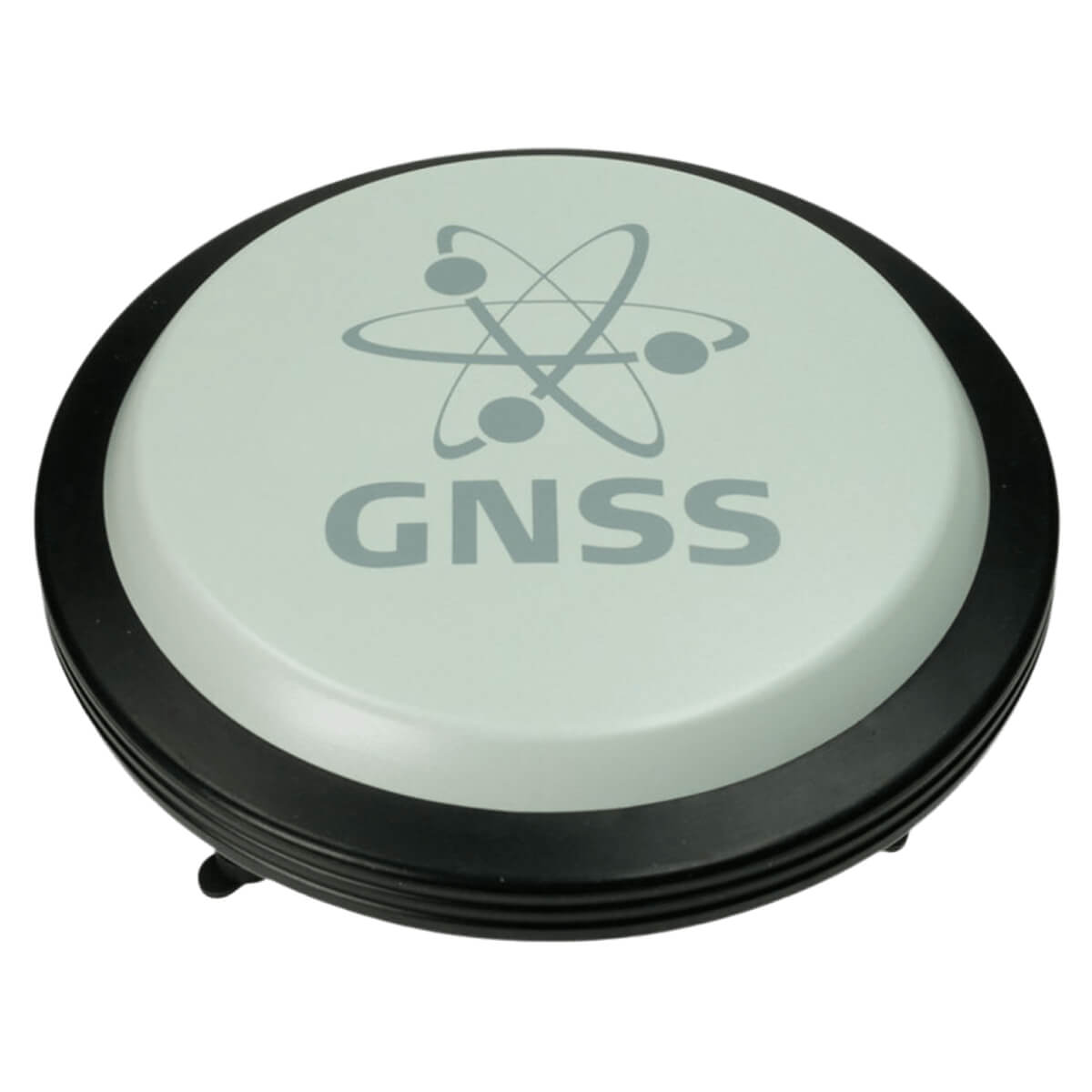

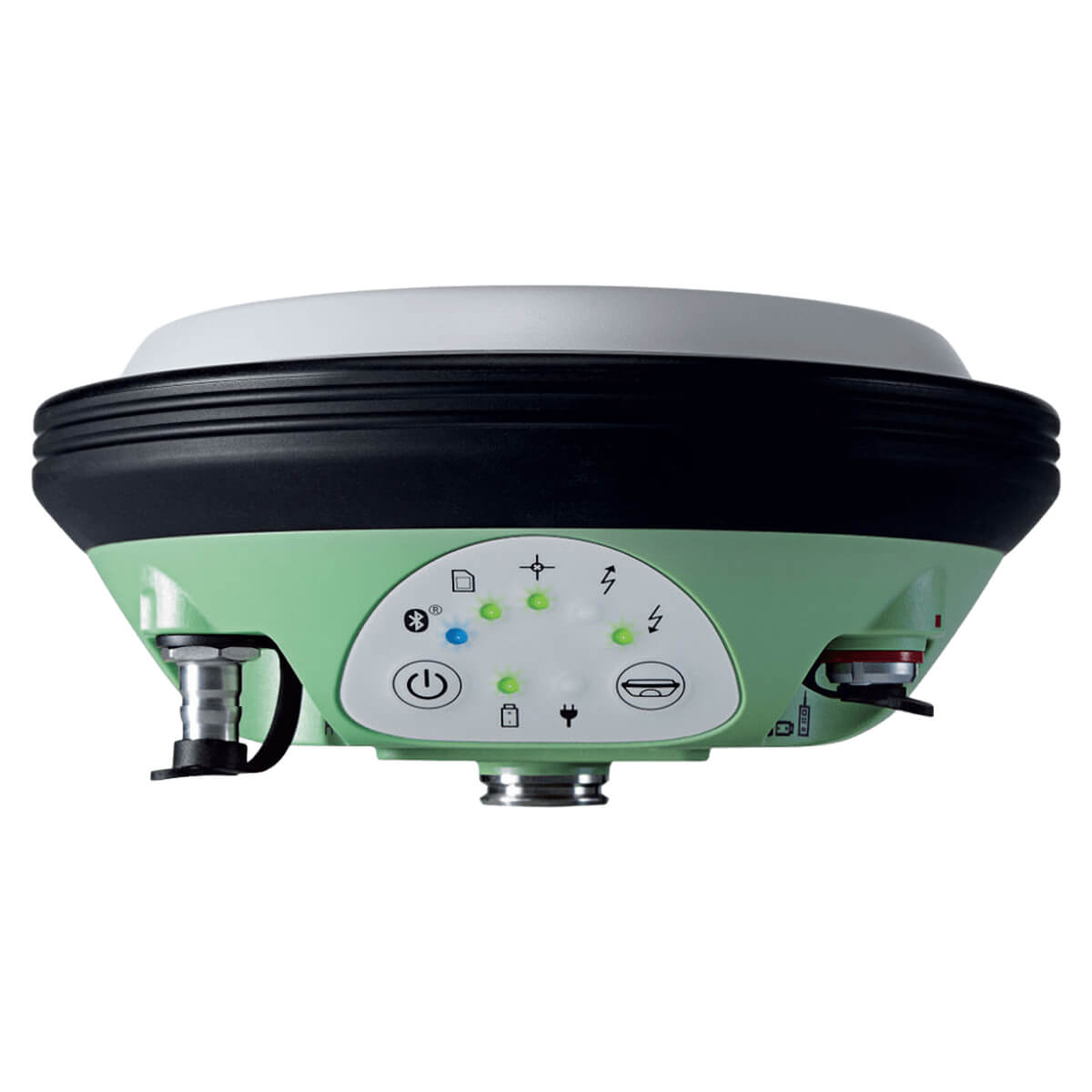

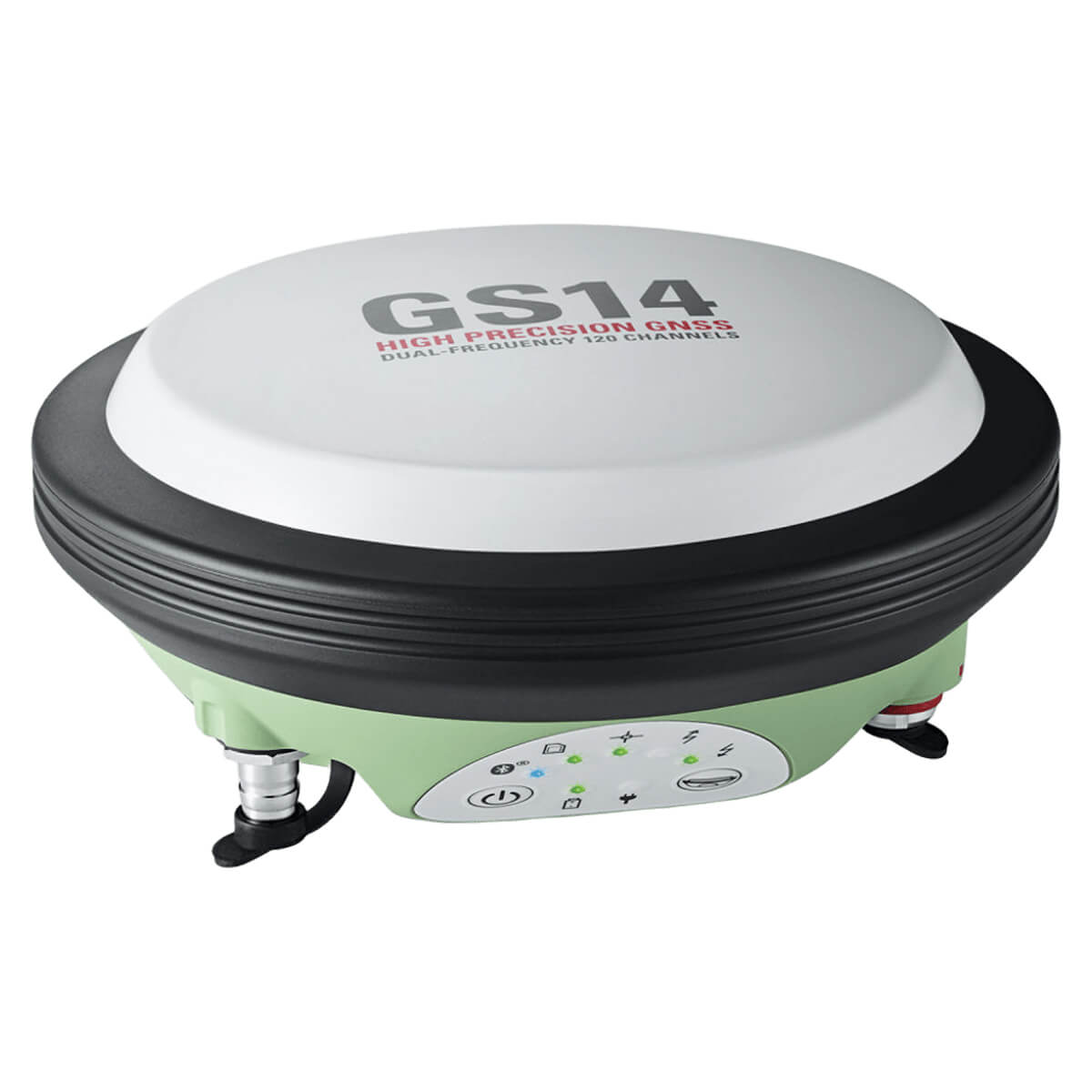

GNSS приемник Leica GS14 3.75G UHF (минимальный)
GNSS приемник Leica GS14 внесен в Госреестр средств измерений №54602-13.
Его можно приобрести с поверкой.
Описание
Компактный и легкий GNSS-приемник GS14 от ведущего мирового производителя геодезического оборудования компании Leica Geosystems – это инновационное доступное решение большинства задач геодезии. Данная модель продолжает серию инновационных продуктов Leica Viva, созданных для точных измерений в поле посредством приема всех известных на сегодняшний день спутниковых сигналов.
GS14 разработан специально для суровых условий. Прибор может работать в температурном диапазоне −40 °C до +65 °C, при неблагоприятных климатических условиях. Выдерживает продолжительное погружение в воду на глубину 1,4 м и имеет максимальную защиту от воздействия пыли и грязи (IP68). Устойчив к сильным вибрациям, падению на твердую поверхность с 1 метра и опрокидыванию с 2-х метровой вехи.
К уже известным по предыдущим моделям серии Viva запатентованным технологиям Leica SmartTrack+ и SmartCheck+ в GNSS-приемнике GS14 добавлена технология Leica xRTK, обеспечивающая получение фиксированных решений в условиях затрудненного приема GNSS-сигналов. Реализована в приборе также GSM технология Intenna, благодаря которой исключается потеря или поломка антенны.
Использованные технологии позволяют Leica GS14 принимать сигналы GPS и GLONASS (L1, L2), Galileo, Compass, а также поправки SBAS в стандартах WAAS, EGNOS, GAGAN, MSAS. Минимальное время инициализации (менее 1 сек) и улучшенный алгоритм сбора и обработки данных делают работу с прибором комфортной, как никогда.
Энергоемкие съемные LI-Ion батареи позволяют GS14 работать до 10 часов в режиме "статика" и 6-7 часов в RTK-режиме на прием по GSM или радиомодему. Для внешнего питания используется аккумулятор NiMh 9 Ач / 12 В. Запись данных производится в форматах Leica GNSS и RINEX на съемную microSD-карту (1Гб).
Прибор оснащен слотом для micro SD карты, Bluetooth-модулем и портом RS-232. Прибор предлагается в 2-х вариантах, с GSM модемом или радиомодемом.
Использование новейших технологий позволяет приемнику GS14 достигать самых высоких показателей точности. При работе в режимах Статика и быстрая статика (с постобработкой данных) достигается погрешность в плане 5 мм + 0.5 ppm, по высоте 10 мм +0.5 мм. При длительных статических измерениях погрешности составят в плане 3 мм + 0.1 ppm, по высоте 3.5 мм + 0.4 ppm. В режиме RTK погрешность в плане составляет 5 мм + 0.5 ppm, по высоте 10 мм + 0.5 ppm - при неподвижных измерениях после выполнения инициализации. В движении после выполнения инициализации точность составит в плане 10 мм + 1 ppm, по высоте 20 мм + 1 ppm.
В начальной комплектации приемник GS14 рассчитан на прием 120 каналов, в версии Unlimited число каналов увеличено до 555. GS14 имеет гибкую настройку практически всех опций – в зависимости от выбранного набора его можно использовать как базу или ровер, а также включать в состав системы SmartStation с тахеометрами Leica. Функция SmartPole позволяет мгновенно переключать режим измерений со спутникового (GNSS) на тахеометрический (TPS) и обратно.
При разработке GS14 учитывались не только имеющиеся на данный момент стандарты GNSS-систем – прибор будет принимать сигналы систем, которые сегодня находятся еще в стадии разработки.
GS14 является эффективным инструментом при выполнении топографо-геодезических работ, в городском кадастре, строительстве, в инженерных изысканиях и многих других отраслях. С развитием спутниковых систем этот приемник не только не устареет, но и станет еще более востребованным, что повлечет за собой расширение сферы его использования в будущем.
Технические характеристики
| Поддерживаемые GNSS сигналы | GPS L2 (включена в комплект)
GLONASS (включена в комплект) Galileo (включена в комплект) |
| Работа в режиме RTK | Прием DGPS/RTCM (включена в комплект)
Прием RTK поправок от одиночной базовой станции, без ограничений по расстоянию (включена в комплект) Прием сетевых RTK поправок (включена в комплект) |
| Опции записи данных измерений и дискретности RTK позиционирования |
Позиционирование с частотой 5 Гц (доступно опционально)
Позиционирование с частотой 20 Гц (включена в комплект) Запись сырых данных (доступно опционально) Запись RINEX (включена в комплект) Вывод NMEA (включена в комплект) |
| Дополнительные характеристики | Работа в качестве RTK базового приемника (включена в комплект)
GSM модем (доступно опционально) Радиомодем (включена в комплект) |
| GNSS технологии | Запатентованная швейцарская технология Leica SmartTrack Усовершенствованный процессор обработки измерений Устойчивость к помехам Высокоточный импульсный коррелятор многолучевости для измерения псевдодальностей Отслеживание спутников на низких углах возвышения Высокое шумоподавление при фазовых измерениях погрешность < 0.5 мм |
| Число каналов | 120 каналов |
| Макс. число одновременно отслеживаемых спутников | До 60 спутников по двум частотам |
| Спутниковые сигналы | GPS: LI, L2, L2C GLONASS: L1, L2 Galileo Compass SBAS: WAAS, EGNOS, GAGAN, MSAS, QZSS |
| Время повторного захвата спутников | < 1 сек |
| Погрешность (СКО) кодовых дефференциальных измерений DGPS / RTCM | |
| DGPS / RTCM | обычно 25 см |
| Погрешность (СКО) измерений в режиме RTK | |
| Стандарт соответствия | ISO17123-8 |
| Быстрая статика (фазовые измерения) Неподвижно после инициализации |
В плане: 5 мм + 0.5 ppm По высоте: 10 мм + 0.5 ppm |
| Кинематика (фазовые измерения) В движении после инициализации |
В плане: 10 мм + 1 ppm По высоте: 20 мм + 1 ppm |
| Погрешность (СКО) измерений с постобработкой данных | |
| Длительные наблюдения статика ( фазовые измерения) |
В плане: 3 мм + 0.1 ppm По высоте: 3,5 мм + 0.4 ppm |
| Статика и быстрая статика ( фазовые измерения) |
В плане: 5 мм + 0.5 ppm По высоте: 10 мм + 0.5 ppm |
| Кинематика (фазовые измерения) | В плане: 10 мм + 1 ppm По высоте: 20 мм + 1 ppm |
| Инициализация на лету (OTF) | |
| RTK технология | Leica SmartCheck technology |
| Надежность инициализации OTF | более 99,00% |
| Время инициализации | Обычно 4 сек |
| Дальность OTF | до 70 км |
| Сети RTK | |
| Поддерживаемые технологии | VRS, FKP, iMAX |
| Стандарты сетей RTK | MAC (Master Auxiliary Concept) под RTCM SC 104 |
| Вес и размеры | |
| Вес (GS14) | 0.93 кг |
| Вес | 2.9 кг для стандартного комплекта RTK ровера (с контролером, аккумуляторами, вехой и креплением) |
| Размеры (диаметр x высота ) | 190 мм х 90 мм |
| Условия эксплуатации | |
| Рабочие температуры | От -40° С до +65° С, в соответствии с ISO9022-10-08, ISO9022-11 -special, MIL STD 810F - 502.4-II, MIL STD 810F-501.4-11 |
| Температура хранения | От -40° С до +80° С, в соответствии с ISO9022-10-08,1509022-11 -special, MIL STD 81QF - 502.4-11, MIL STD 810F - 501.4-11 |
| Влажность | 100% в соответствии c ISQ9022-13-06, ISQ9022-12-04 и MIL STD 81 OF - 507.4-1 |
| Защита от воды, пыли и песка | IP68 в соответствии с IEC60529 и MIL STD 81 OF - 506.4-1, MIL STD 81 OF - 510.4-1 и MIL STD 81 OF-512.4-1 Защита от ливня и пыли. Защита от временного погружения в воду на 1,4 м |
| Вибрации | Выдерживает сильные вибрации в процессе работы в соответствии с ISO9022-36-08 и MILSTD810F-514.5-Cat.24 |
| Падение | Выдерживает падение с 1 м на твердую поверхность |
| Удары | 40г / от 15 до 23 мсек. Нет потери приема сигналов спутников при вариациях вехи до 100 мм |
| Опрокидывание | Выдерживает опрокидывание с 2-х метровой вехи на твердую поверхность |
| Питание | |
| Напряжение | Номинально 12 В DC Диапазон 10.5 – 28 В DC |
| Энергопотребление | Обычно: 2 Вт, 270 мА |
| Внутренний источник питания | 1 съемный Li Ion аккумулятор 2.6 Ач/7.4 В |
| Время работы от внутреннего аккумулятора | 10 ч статических наблюдений аккумулятора 7 ч работы с приемом RTK поправок от встроенного радиомодема5 6 ч работы с приемом RTK поправок от GSM модема |
| Внешний источник питания | Внешняя NiMh батарея 9 Ач / 12 В |
| Сертификат соответствия | Соответствие нормам: FCC, СЕ, PTCRB местным нормам (IC Canada, С-Tick Australia, Japan, China) |
| Память | |
| Устройство хранения данных | Съемная microSD карта: 1 Гб |
| Емкость | 1 Гб хватает на 280 суток GPS + GLO NASS (8+4 спутника) наблюдений, с дискретностью записи данных -15 сек |
| Запись данных | |
| Тип данных | Запись в формате: Leica GNSS RINEX |
| Дискретность записи | до 20 Гц |
| Клавиши | Вкп/Выкл Функциональная клавиша |
| Функциональная клавиша | Назначение: переключение база/ровер определение местоположения "Здесь" |
| Световые индикаторы | Bluetooth®, позиционирование, статус RTK, запись данных, статус внутреннего и внешнего элемента питания |
| Дополнительный интерфейс | Встроенный веб интерфейс - индикатор статуса и конфигурирование |
| Порты связи |
1 x USB / RS232 Lemo 1 x порт Bluetooth®, Bluetooth® v 2.00 + EDR, класс2 |
| Встроенные средства связи | |
| Радиомодем | встроенный принимающий радиомодем поддержка SATEL, Pacific Crest и TrimTalk 400-470 МГЦ |
| Радиоантена | Разъем для внешней радиоантенны [QN] |
| GSM / GPRS модем | встроенный модем возможность замены SIM карты 4-полосный GSM/GPRS: 850/900/1800/1900 МГЦ |
| GSM антенна | Встроенная GSM антенна |
| Внешние устройства связи | |
| Радиомодемы | Поддержка любого подходящего UHF/VHF модема |
| GSM / UMTS / CDMA модемы | Поддержка любого подходящего GSM/GPRS/UMTS/CDMA модема |
| Кабельные модемы | Поддержка любого подходящего кабельного модема |
| Протоколы связи | |
| Форматы передачи и приема данных для для режима измерений в реальном времени | Собственные форматы Leica [Leica, Leica 4G] CMR, CMR+ |
| Форматы передачи и приема данных для режима измерений в реальном времени по стандарту RTCM |
RTCM 2.1, RTCM 2.3, RTCM 3.0, RTCM 3.1 |
| Вывод NMEA | NMEA 0183 V 4.00 и собственный формат Leica |
Опции в комплекте
3.75G GSM модем
Радио модем
GPS L1
Частота записи 5 Гц
Запись сырых данных
Дополнительные опции
Право на использование программного продукта Leica LOP35 (Частота L2/L2C)
Право на использование программного продукта Leica LOP29 (GLONASS)
Право на использование программного продукта Leica LOP30 (Galileo)
Право на использование программного продукта Leica LOP39 (BeiDou)
Право на использование программного продукта Leica LOP31 (Частота записи 20 Гц)
Право на использование программного продукта Leica LOP8 (Запись RINEX)
Право на использование программного продукта Leica LOP15 (Отправка NMEA)
Право на использование программного продукта Leica LOP16 (DGPS позиционирование)
Право на использование программного продукта Leica LOP10 (Работа в RTK от одиночной БС)
Право на использование программного продукта Leica LOP12 (Работа в RTK и сетях БС)
Право на использование программного продукта Leica LOP14 (Апгрейд LOP10->LOP12)
Право на использование программного продукта Leica LOP13 (Передача данных RTK)
