Электроразведочная аппаратура ЦИКЛ

Комплект Аппаратуры ЦИКЛ предназначен для работ методами переходных процессов (МПП). В комплект аппаратуры входят: коммутатор тока, измеритель, датчики, генераторная петля, пульт управления коммутатором тока. Коммутатор подает в генераторную рамку ток в форме биполярных импульсов с паузами (для каждого коммутатора длительности разные), в приемных датчиках возникает переменное поле, принимаемое в паузе измерителем. Измеритель соединяется с датчиком кондуктором. В качестве генераторной рамки может быть использован геофизический провод, разложенный на местности в форме квадрата. Для некоторых моделей коммутаторов требуется управление посредством блока управления. Устройство тестирования TDEM-TEST проверяет аппаратуру в рабочем состоянии, позволяет проводить моделирование переходных процессов и обучение персонала навыкам работы с аппаратурой МПП. Комплектация измерителя радиомодемом дает возможность передачи данных на расстояние до 2 км и реализации многоканального сбора данных под управлением одного оператора с единственного компьютера.

В зависимости от задач может быть сформирован разный комплект аппаратуры.

Комплектация

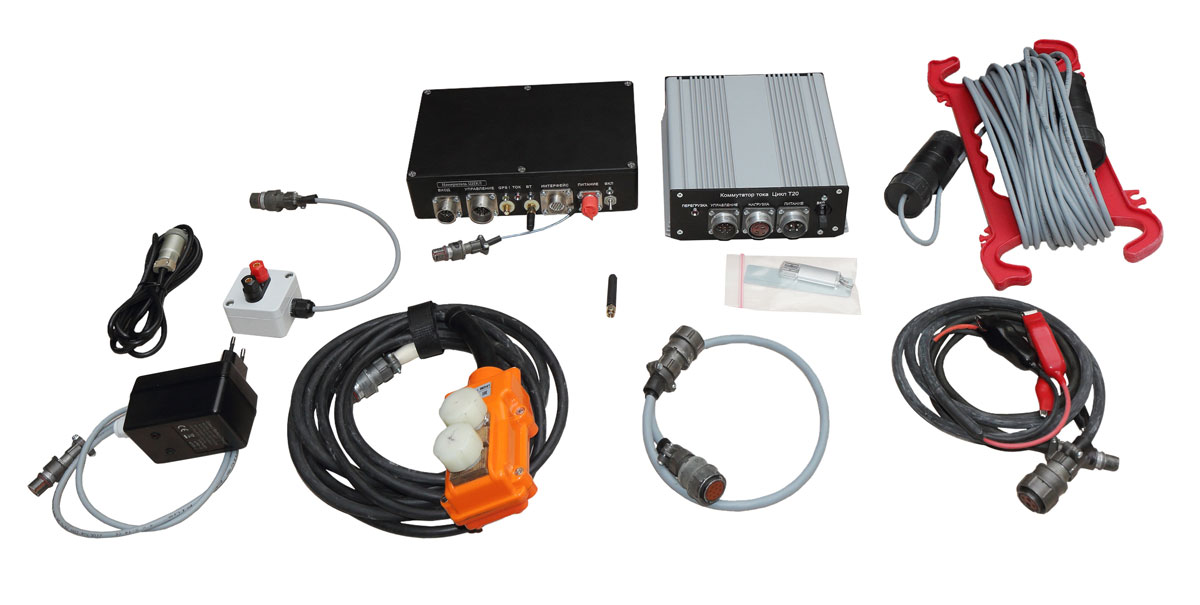

• Комплект компонентов системы ЦИКЛ для малоглубинных исследований:
  • Измеритель Цикл -7
  • Коммутатор тока Цикл КТ-20 (напряжение до 100 В, ток до 20 А)

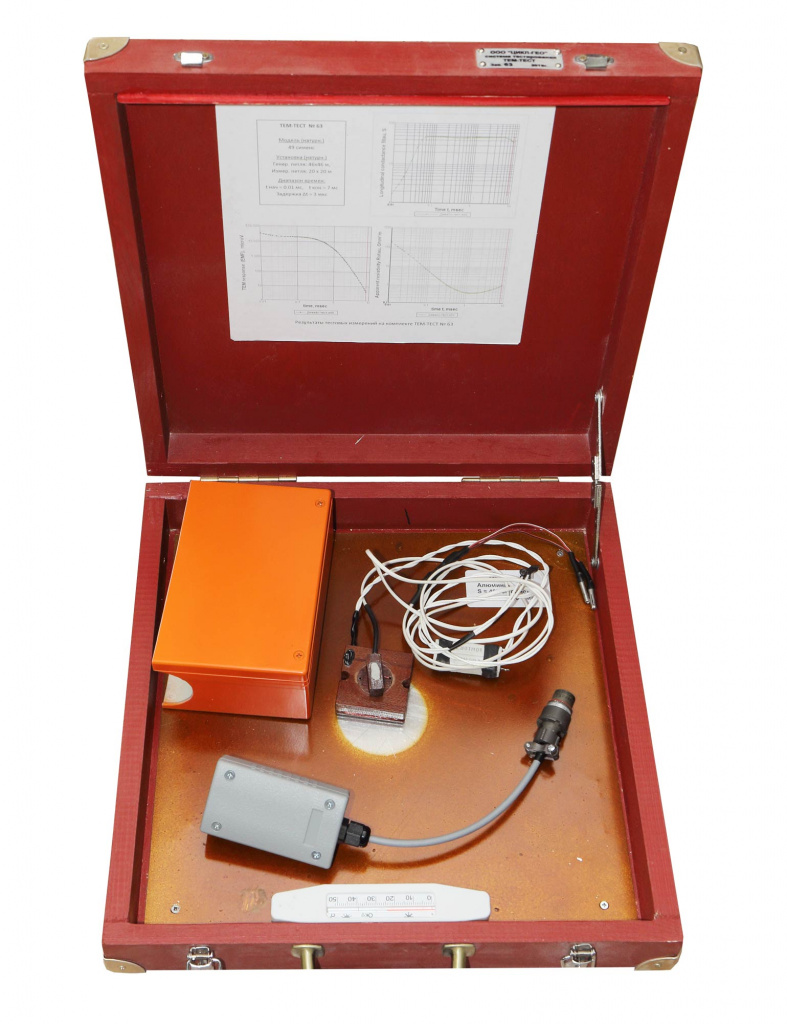

  • Устройство тестирования TDEM-TEST
  • ПДИ-50, эквивалент петли 50х50 м, (жесткий квадрат 0.8х0.8 м)
  • Кондукторы морозостойкие — 40 м
• Комплект компонентов системы ЦИКЛ для профильных глубинных исследований:
  • Измеритель Цикл R8S (со встроенным блоком GPS синхронизации)
  • Блок управления БУКТ
  • Коммутатор тока Цикл-КТ200 в составе:
    • Коммутатор тока Цикл-Т200 (550 В, 200 А)
    • Выпрямитель трехфазный (380 В, 200 А)

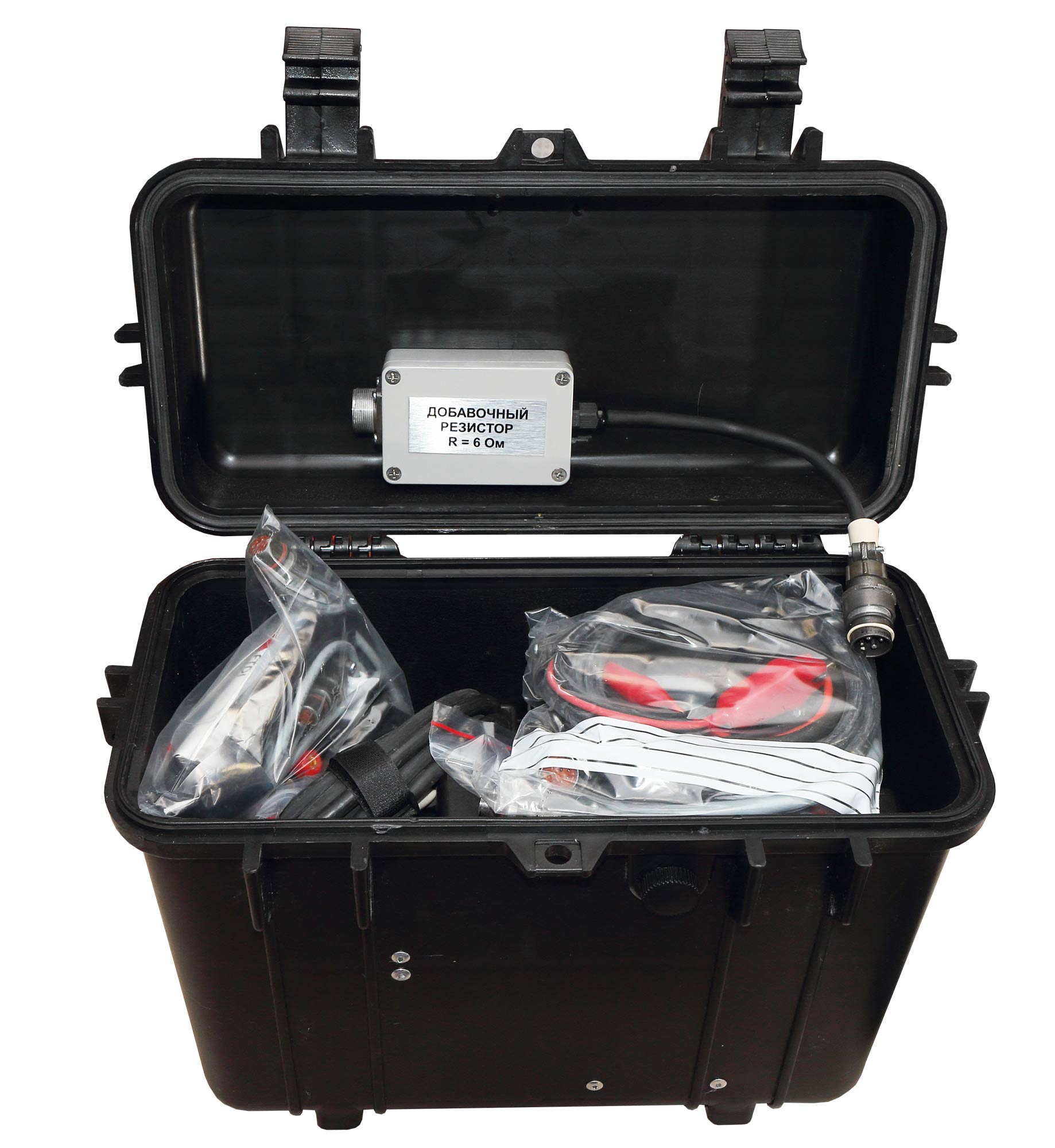

    • Комплект балластных резисторов
    • Датчик ПДИ-400 (мягкий квадрат 3х3 м) с кондуктором 10 м
    • Комплект модемной связи Цикл-Xbee (Xbee, DIGI, 14 шт.)
• Комплект компонентов системы ЦИКЛ для средне-глубинных исследований:
  • Измеритель ЦИКЛ-R8S (со встроенным блоком синхронизации и GPS антенной)
  • Блок управления коммутатором тока БУКТ (со встроенным блоком синхронизации и GPS антенной)
  • Коммутатор тока Цикл КТ-50 (напряжение до 300 В, ток до 50 А)
  • Устройство тестирования TDEM-TEST
  • ПДИ-100, эквивалент петли 100х100 м, (жесткий квадрат 0.8х0.8 м)
  • Кондукторы морозостойкие:
    • 40 м (для петли 50 х 50 м)
    • 15 м (для петли 20 х 20 м)

Конфигурация системы ЦИКЛ
