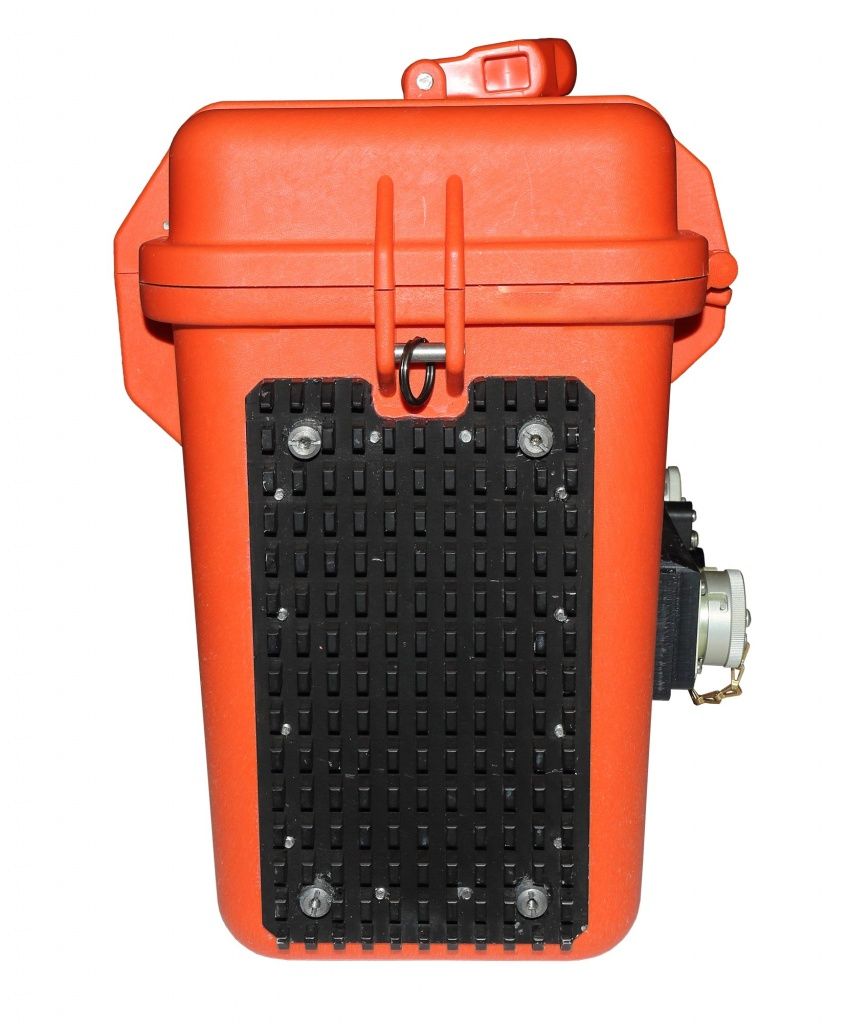

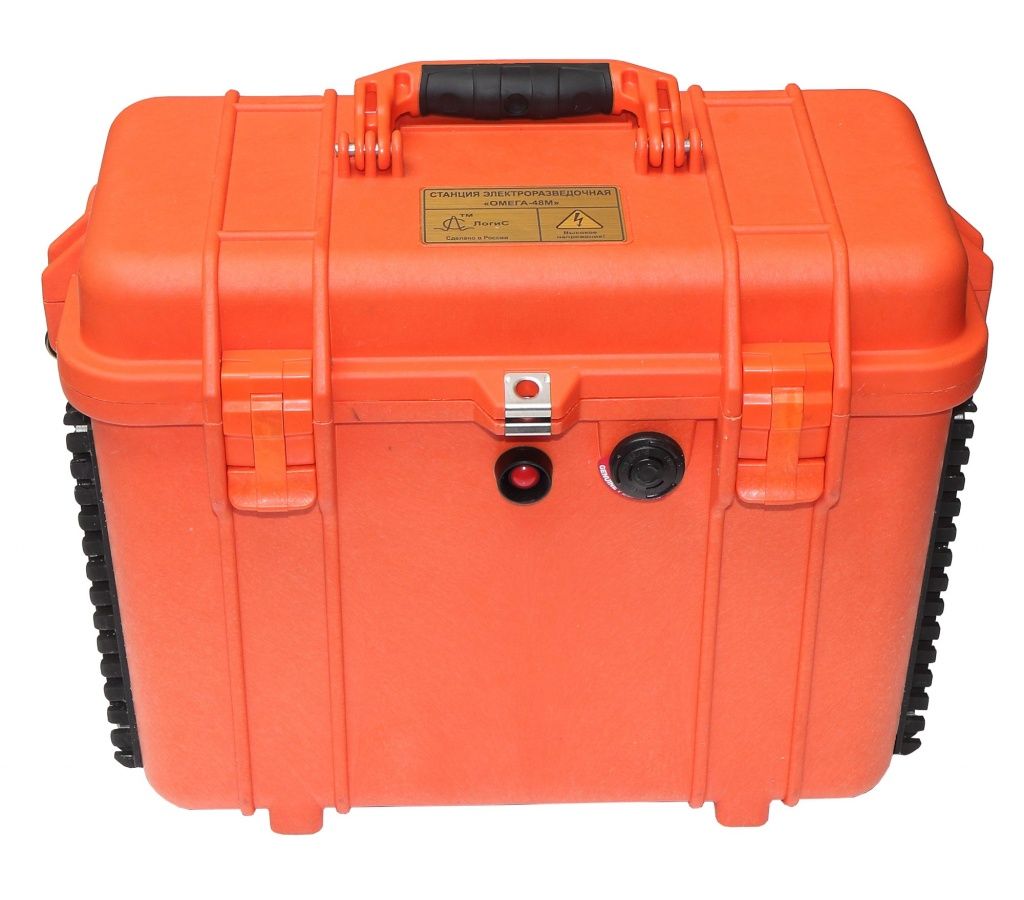

Многоканальный электроразведочный аппаратурно-программный комплекс ОМЕГА-48М2
ОМЕГА-48М2 — электроразведочный комплекс, предназначенный для выполнения наблюдений методами электротомографии сопротивлений и электротомографии вызванной поляризации (ВП), реализованными с размещением приемных и передающих электродов в косе, максимально возможное количество которых равно 48. Благодаря действительно мощному встроенному генератору (250 Вт), обеспечивающему ток до 2 А, и наличию 10-ти измерительных каналов, станция позволяет быстро получать большие объемы качественных данных, что прямо сказывается на детальности исследований и производительности работ. Управление станцией осуществляется через ноутбук, в процессе измерений возможно выполнение первичной обработки и визуализации данных для оценки их качества и внесения изменений в параметры измерительной установки.
Станция измеряет разность потенциалов между приемными и питающими электродами и выходной ток генератора. В методе электротомографии сопротивлений потенциалы измеряются при постоянном токе, и потом пересчитываются с учетом геометрии расстановки последовательно в кажущееся сопротивление и удельное. При работе методом электротомографии ВП разность потенциалов измеряется в паузе, при обработке рассчитывается не только сопротивление, но и поляризуемость.
Минимальный комплект оборудования необходимый для работы состоит из станции, электроразведочных кос, электродов и соединителей коса-электрод. Для создания протокола наблюдений, анализа, обработки и интерпретации данных рекомендуются к приобретению программы ZondRes2d, ZondRes3d, или ЕRTLab.
ОМЕГА-48М2 применяется при проведении работ методами:
- Сопротивлений в варианте 2D и 3D электротомографии
- Электротомографии ВП
Измерительные установки
- Веннера (α, β, γ конфигурации)
- Шлюмберже
- Дипольная осевая
- Трёхэлектродная (прямая и обратная)
- Двухэлектродная
Решаемые задачи
- Уточнение геологического строения
- Определение глубины залегания скальных пород
- Оконтуривание зон рудных полезных ископаемых
- Картирование карстовых структур, зон трещиноватости и повышенной влажности
- Поиск подземных вод
- Мониторинг опасных процессов
Технические характеристики
| Тип комплекса | многоканальный с коммутацией питающих и приемных линий в косе |
| Количество электродов в косе | 48 (76,96), коса разбита на два участка по 24 электрода, комплекс находится в центре |
| Количество одновременно работающих приемных каналов | от 1 до 10 (Пара приемных электродов для каждого канала может выбираться произвольно) |
| Количество одновременно работающих питающих линий | 1 (Передающие электроды могут выбираться произвольно, можно за пределами косы) |
| Шаг между электродами | 1, 2, 3, 5, 10 м |
| Длина косы | от 50 до 500 м (два участка длиной от 25 до 250 м) |
| Форма сигнала | меандр / разнополярные импульсы с паузами (длительность импульсов или пауз: 0.01÷100 с) |
| Длительность импульсов тока | от 0.01 до 100 с |
| Длительность пауз между импульсами тока | от 0.01 до 100 с |
| Выходное напряжение генератора | от 1 до 500 В |
| Точность измерения тока генератора | ±1 % |
| Выходной ток генератора | |
| - от 1В до 25В | от 0.001 до 2 А |
| - от 126В до 500В | от 0.001 до 0,5 А |
| Максимальная выходная мощность | 250 Вт |
| Входное сопротивление приемного канала | 42 МОм |
| Диапазон синфазного сигнала на входах приемного канала | от -15 до +15 В |
| Частота квантования АЦП | 1 000 Гц |
| Диапазон частот по уровню -3дБ | от 0 до 450 Гц |
| Эффективное напряжение шума приемного канала приведенный ко входу | не хуже 1 мкВ |
| Мгновенный динамический диапазон измерений приемного канала | 120 дБ |
| Коэффициент усиления приемного канала | ⅛; ¼; ½; 1; 2; 4; 8; 16; 32; 64 |
| Автоматическая регулировка усиления приемного канала (АРУ) | есть (независимая для каждого канала) |
| Подавление синфазного сигнала, не менее | 100 дБ |
| Мощность, потребляемая Станцией при холостом ходе | не более 15 Вт |
| Мощность, потребляемая Станцией при максимальной нагрузке | не более 300 Вт |
| Ёмкость источника питания БП-12/24 | 12 А·ч |
| Габаритные размеры: | |
| Регистратора «ОМЕГА-48М» | 420×220×340 мм |
| Коммутатора | 420×220×340 мм |
| источника питания БП24/12 | 280×250×170 мм |
| Масса: | |
| Регистратора «ОМЕГА-48М» | 12 кг |
| Коммутатора | 8 кг |
| источника питания БП12/24 | 10 кг |
| Срок службы | 10 лет |
| Средняя наработка на отказ | 35 000 ч |
| Гарантийный срок эксплуатации | 18 мес |
| Условия эксплуатации многоканальной электроразведочной станции «ОМЕГА-ХМ»: | |
| Температура окружающей среды | -40 ÷ 55°C |
| Атмосферное давление | от 84 до 107 кПа |
| Относительная влажность при температуре окружающего воздуха 25 °С | от 20 до 95 % |
| Герметичность | IP66 |

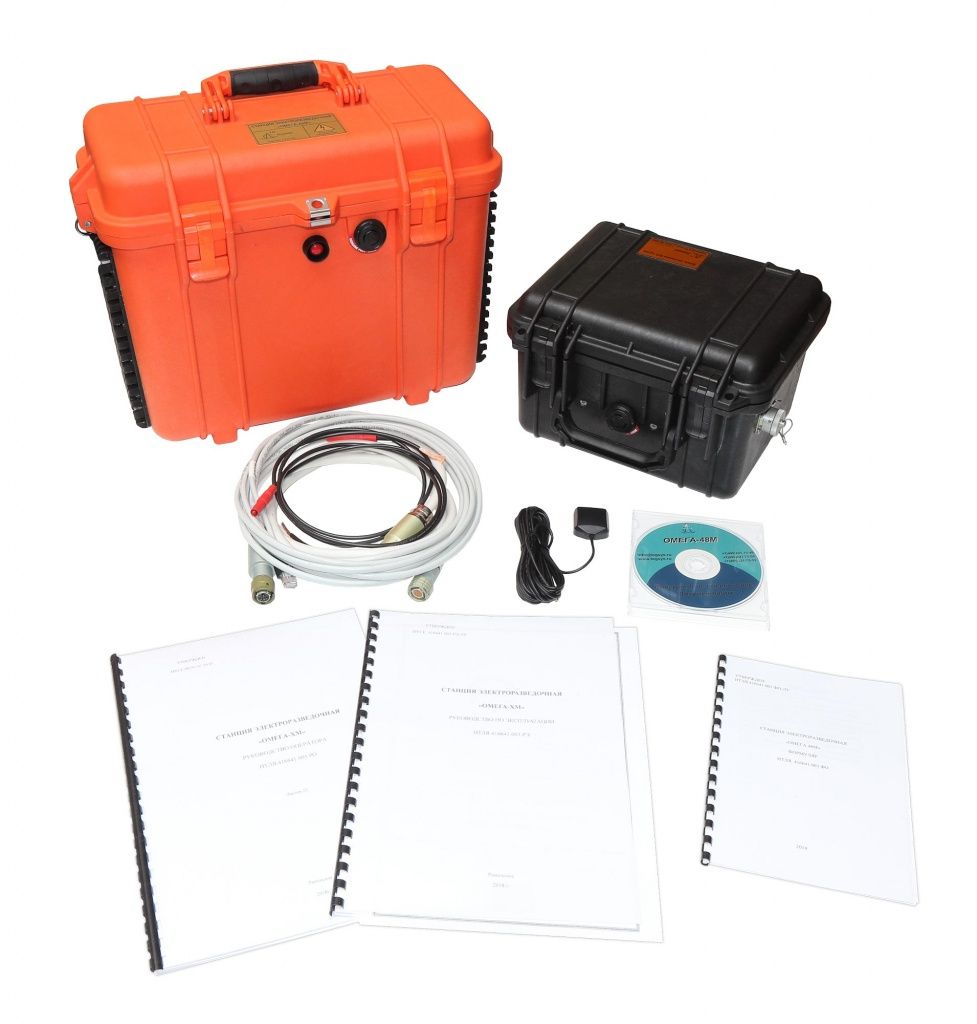

Комплектация
- Базовый комплект:

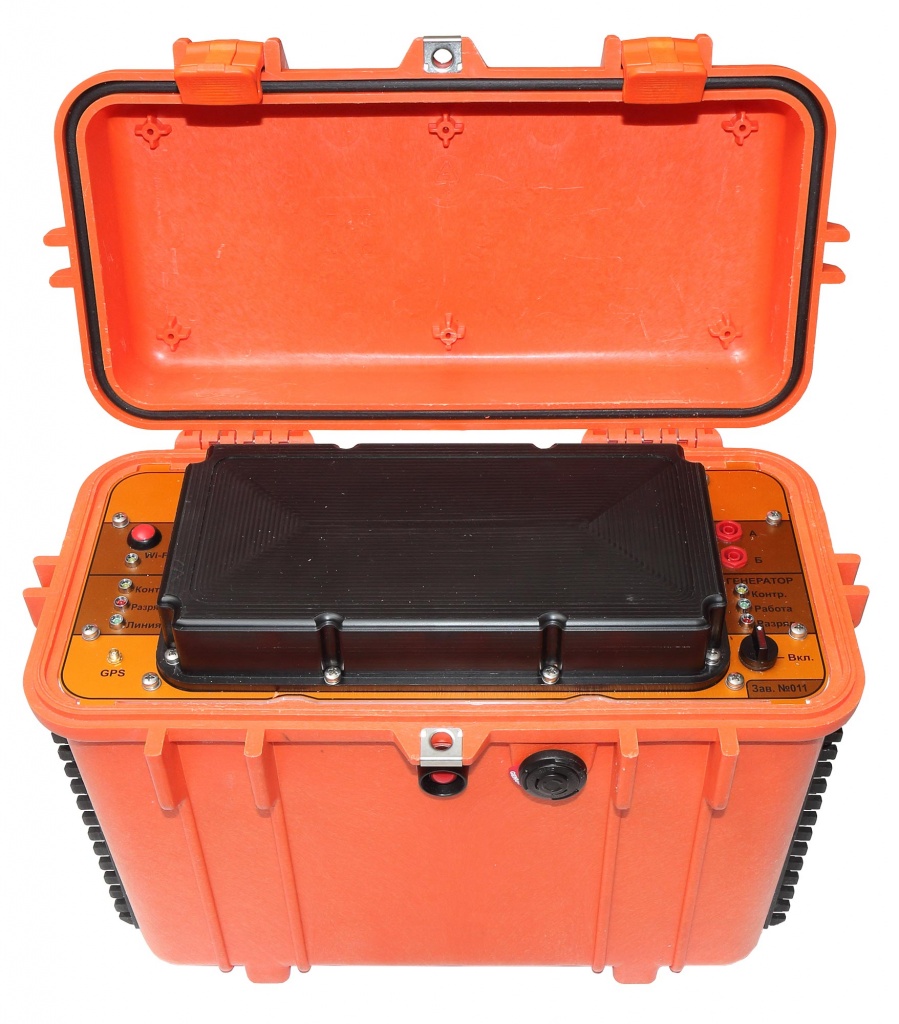

- Станция ОМЕГА-48М2

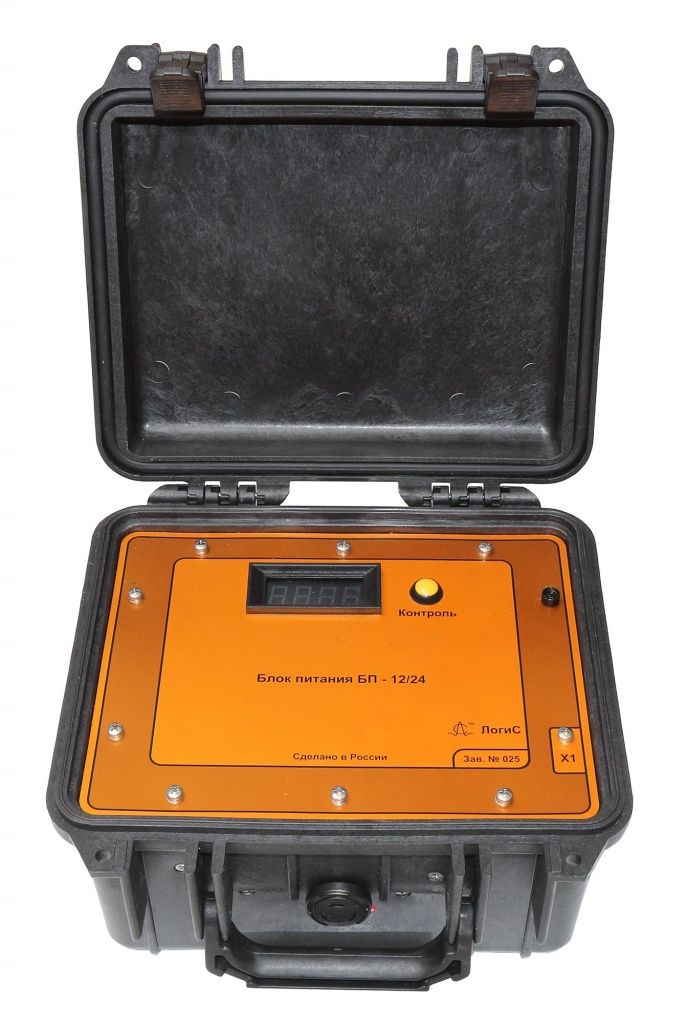

- Блок питания БП-12/24

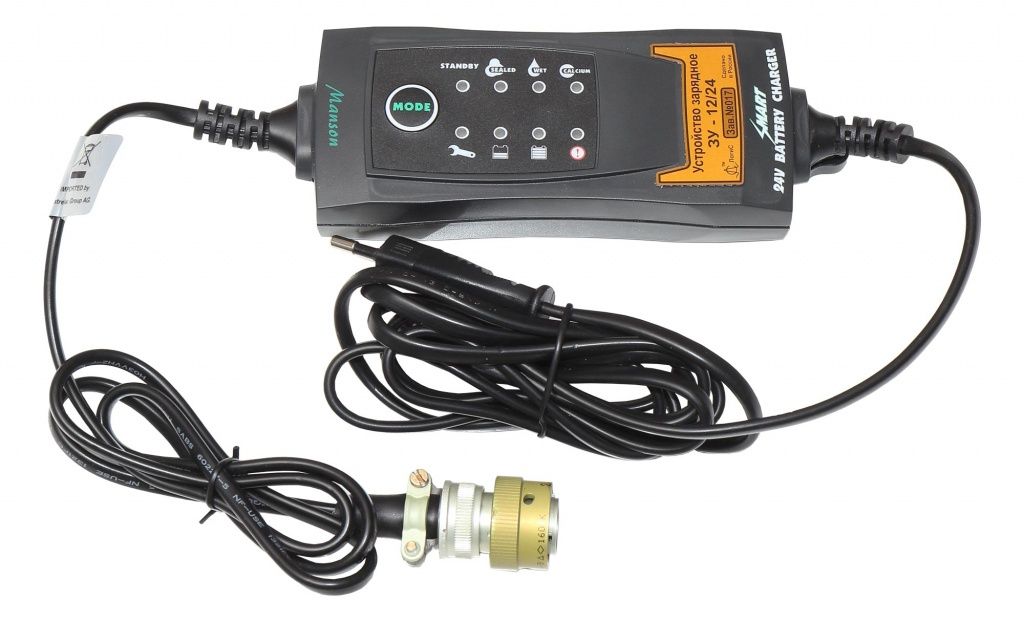

- Зарядное устройство
- Антенна модуля ГНСС
- Кабель питания
- Кабель АКБ
- Кабель Ethernet
- Штекер BP-214
- Программа управления станцией
- Комплект технической документации
- Профессиональный комплект:
- Станция ОМЕГА-48М2
- Блок питания БП-12/24
- Зарядное устройство
- Антенна модуля ГНСС
- Кабель питания
- Кабель АКБ
- Кабель Ethernet
- Штекер BP-214
- Программа управления станцией
- Комплект технической документации
- Коса электроразведочная (24 эл. / шаг 5 м / 2 разъема) — 2 шт.
- Электрод титановый 0,3 м — 50 шт.
- Соединители коса-электрод — 50 шт.
- Сумки-колчаны для электродов (2 шт.)
- Универсальная геофизическая катушка КТ-1С
- Кабель сталемедный Т-143 (1 км.)
- Сумка транспортная для дополнительного оборудования (2 шт.)
Возможна замена электроразведочных кос в комплектах на косы с шагом между электродами 1, 2, 2.5, 3, 5 или 10 метров.
| Файлы для скачивания | |
| Руководство по эксплуатации | Скачать |
