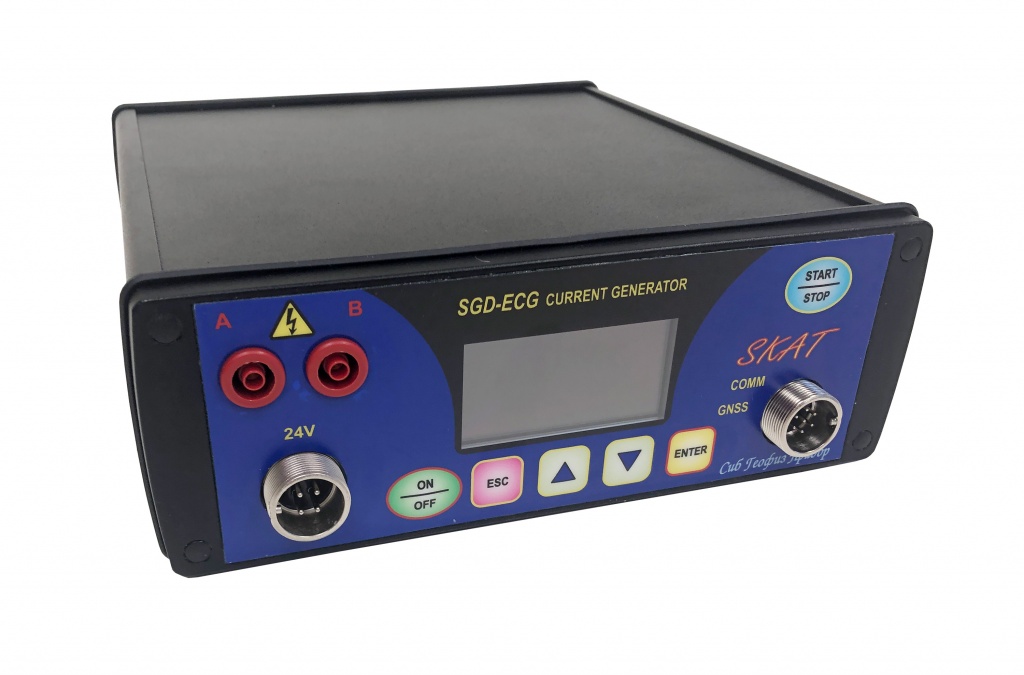

Электроразведочный генератор SGD-EGC SKAT IV
Генератор тока электроразведочный SGD-EGC200 SKAT IV предназначен для формирования прямоугольных разнополярных импульсов с заданной частотой, амплитудой и скважностью. Благодаря простоте управления и небольшим габаритам, он оптимален для решения широкого круга задач инженерной и рудной геофизики.

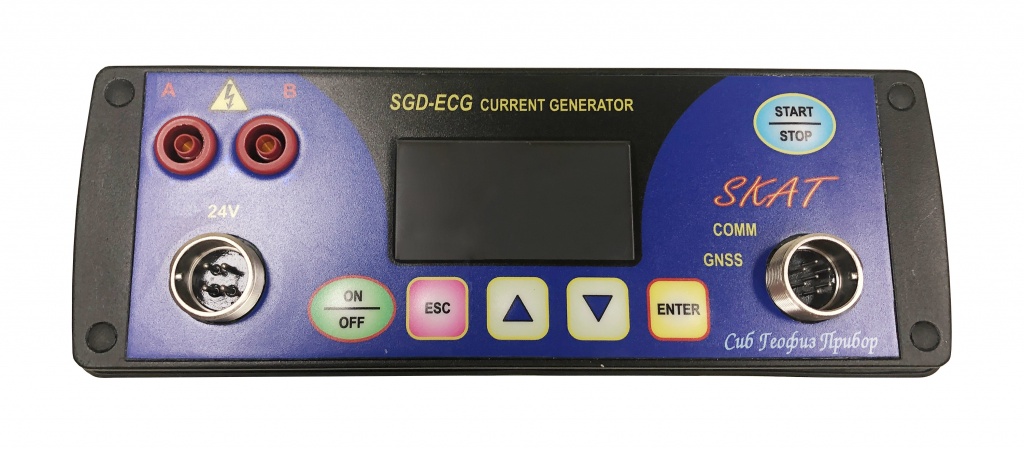

Максимальная выходная мощность (200 Вт) позволяет применять его при геофизических исследованиях на глубину до 100-200 м, а встроенный светодиодный экран и функциональная клавиатура позволяют изменять параметры генерации непосредственно в процессе проведения полевых работ.
Встроенные наборы частот – совместимы с большинством отечественных измерителей. Форма излучаемого стабилизированного сигнала позволяет проводить исследования методами ВП во временной и частотной области.
Генератор SKAT IV применяется при геофизических исследованиях методами:
- Сопротивлений (КС)
- Вызванной поляризации (ВП)
- Частотного зондирования (ЧЗ)
Технические характеристики
| Максимальная выходная мощность генератора | 200 Вт |
| Значения выходного тока генератора | 1, 2, 5, 10, 20, 100, 150, 200, 250, 300, 400, 500, 600, 700, 800, 900 и 1000 мА |
| Максимальный ток утечки (в паузе) выключенного генератора тока | 0.01 мА |
| Максимальное выходное напряжение генератора | ±1 500 В (3 000 В peak-to-peak) |
| Время установления рабочего режима после включения питания | не более 2 сек |
| Форма выходного тока для метода сопротивлений (resistivity mode) | прямоугольные импульсы чередующейся полярности без паузы со скважностью два (Plus-Minus-Plus-Minus) |
| Форма выходного тока для метода вызванной поляризации (Ip mode) | прямоугольные импульсы чередующейся полярности с паузой со скважностью два (Plus-Zero-Minus-Zero) |
| Возможные значения рабочей части периода тока | 50% (с паузой) и 100% (без паузы) |
| Наборов частот | два |
| Рабочие частоты (первый набор) | 0.019, 0.038, 0.076, 0.152, 0.305, 0.61, 1.22, 2.44, 4.88, 9.76, 19.53, 39.06, 78.125, 156.25, 312.5 и 625 Гц |
| Периоды (один импульс тока с паузой) второго набора | 0.5; 1; 2; 4; 8; 16; 32 с |
| Относительная погрешность стабилизации тока на активной нагрузке | не более 0.5% |
| Длительность фронтов импульсов тока на активной нагрузке R=1кОм | не более 1.5 мкс |
| Абсолютная погрешность установки частоты импульсов без использования GNSS | не более ±1•10-6 |
| Относительная нестабильность установки частот импульсов тока без использования GNSS | не более ±0.5•10-6 |
| Встроенные точные часы и календарь | есть |
| Возможность синхронизации внутреннего задающего генератора от внешнего GPS-приемника | есть |
| Основные показатели надежности генератора тока |
1) средняя наработка на отказ не менее 2000 ч; 2) средний срок службы не менее 6 лет; 3) средний срок сохраняемости не менее 3 лет |
| Режим работы генератора тока в рабочем диапазоне температур | непрерывный |
| Питание генератора осуществляется от блока аккумуляторных батарей с выходным напряжением | 20 ÷ 30 В |
| Максимальная потребляемая мощность без нагрузки (AB) | 5.5 Вт |
| Максимальный потребляемый ток генератором тока | не более 12 А |
| Диапазон рабочих температур генератора тока | -40 ÷ +50 °С |
| Степень защиты | IP64 |
| Габариты | 212×77×235 мм |
| Масса | не более 2.8 кг |
| Масса с жилетом-разгрузкой и аккумуляторной батареей | не более 5 кг |

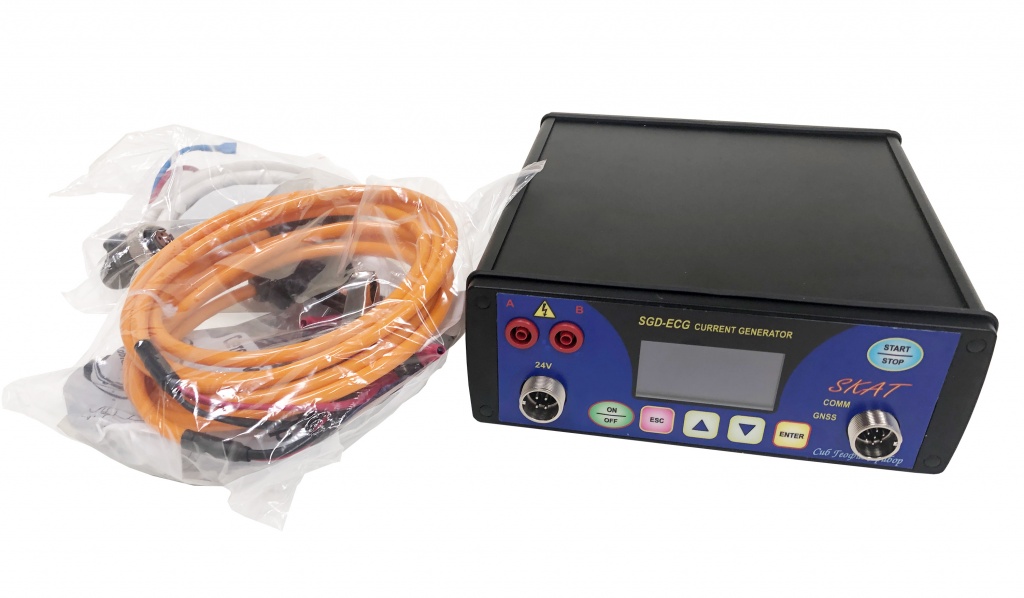

Комплектация
- Стандартный комплект:
- Генератор тока электроразведочный SGD-EGC200 SKAT IV
- Кабель питания ПИТАНИЕ (1 метр)
- Клемма высоковольтная для линии АВ (4 шт.)
- Розетка кабельная 2РМ22КНУ4Г3В1
- Розетка кабельная 2РМ18КУН7Г1А1В

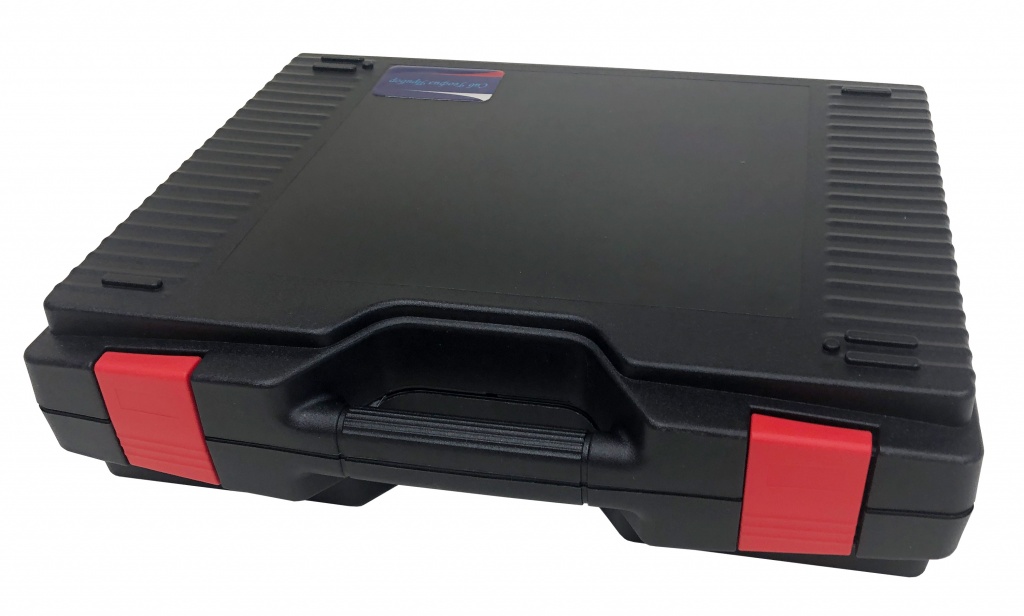

- Кейс транспортировочный
- Система синхронизации GPS/ГЛОНАСС (встроенная или внешняя; опционально)
- Расширенный комплект:
- Генератор тока электроразведочный SGD-EGC200 SKAT IV
- Кабель питания ПИТАНИЕ (1 метр)
- Клемма высоковольтная для линии АВ (4 шт.)
- Розетка кабельная 2РМ22КНУ4Г3В1
- Розетка кабельная 2РМ18КУН7Г1А1В
- Кейс транспортировочный
- Жилет-разгрузка
- Аккумуляторная батарея Li-Ion (2 шт.)
- Зарядное устройство
- Система синхронизации GPS/ГЛОНАСС (встроенная или внешняя; опционально)
