Тахеометры Trimble

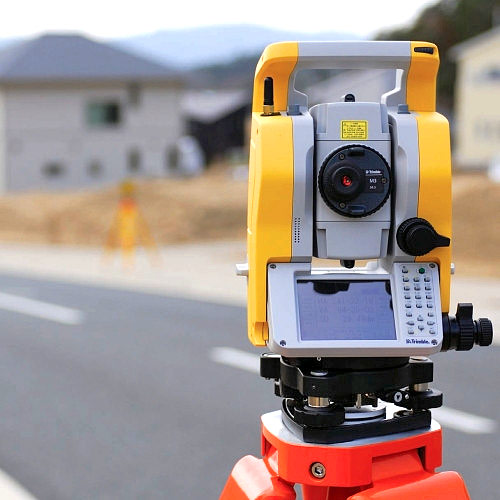

Тахеометры Trimble M3

Тахеометры Trimble серии M3 положили начало автоматизации и роботизации многих процессов геодезических работ. Приборы обеспечивают высокое качество и эффективность съемки, делают ее простой и понятной даже для начинающего пользователя.

В линейке Trimble M3 имеются модели с угловой точностью 1, 2, 3 и 5 секунд, с оптическим и лазерным центриром. Для работы в условиях низких температурах существуют специальные модификации Winterezed, позволяющие работать при температуре до –30°С.

С помощью дальномера DR импульсного типа можно измерять расстояния до 500 метров без отражателя и до 3000 м на отражатель. Линейная точность измерения расстояний на призму составляет ±2 мм +2ppm для моделей с точностью 2" и ±3 мм +2ppm для моделей с точностью 3" и 5".

Лазерный маячок-створоуказатель Trimble Tracklight позволяет ускорить выполнение разбивочных работ.

Тахеометр Trimble M3 имеет продуманное управление и эргономичный дизайн. Клавиатура и два графических дисплея с подсветкой позволяют активировать необходимые функции одним касанием. Главная передняя панель представляет собой сенсорный дисплей со встроенным контроллером на базе Windows Mobile.

Trimble M3 оснащен светосильной оптикой Nikon обеспечивающей 30-кратное увеличение и точность наведения на цель. Встроенный двухосевой компенсатор с увеличенным диапазоном работы позволяет устранять колебания уровня в пределах 3,5’.

Встроенное ПО Trimble Access предназначено для выполнения самого широкого спектра геодезических задач, таких как топографическая съемка, разбивка, вынос в натуру, сгущение сетей, решение задач координатной геометрии, подсчет объемов грунтов и многих других.

Внутренняя память позволяет хранить большой объем – до 10000 строк данных, что дает возможность создать и эффективно управлять 32-мя рабочими проектами. Беспроводную передачу данных в линейке M3 обеспечивает интерфейс Bluetooth.

Система быстрого наведения без применения винтов QuickDrive, или «бесконечные винты» дает существенный прирост производительности съемки, по сравнению с традиционными наводящими винтами.

Тахеометры Trimble C3

В линейке тахеометров Trimble C3 имеются модели с угловой точностью 1, 2, 3 и 5", как с оптическим, так и с лазерным центриром. Для работы в условиях низких температурах существуют модификации Winterezed, позволяющие работать при температуре до –30°С.

Встроенный дальномер позволяет измерять расстояния до 800 метров без отражателя и до 5000 м на отражатель. Линейная точность измерения расстояний на призму составляет ±2 мм +2ppm и на отражатель ±3 мм +2ppm.

Тахеометры С3 имеют два ЖК графических дисплея 128х64 пикс, интерфейсы RS-232C и USB, электронный и пузырьковый уровень.

Внутренняя память на 50 000 точек в сочетании с USB-накопителем и модулем Bluetooth предоставляют широкие возможности для надежного хранения и обмена данными с внешними устройствами.

Trimble C3 оснащен светосильной оптикой Nikon обеспечивающей 30-кратное увеличение и точность наведения. Автофокус помогает при наведении на цель. Для точного наведения на цель, например, на отражатель, достаточно «на глаз» навести зрительную трубу в нужную сторону и начать измерения, прибор же сам выполнит точное наведение.

Две панели управления будут удобны при измерении при правом и левом кругах. За счет расположения панелей управления с двух сторон, вам не нужно менять положение тахеометра Trimble C3 при смене метода взятия отсчетов с риском нарушения горизонтирования прибора.

Для контроля местоположения тахеометров Trimble C3 используется технология L2p-Trimble. Благодаря этой системе, данные о местонахождении тахеометра передаются на ПК, где можно отследить местоположение прибора в данный момент. Эта функция поможет обнаружить прибор не только при его краже или утере, но и для контроля работы геодезистов.

Корпус тахеометров Trimble C3 выполнен из прочного пластика согласно международному стандарту защиты IP66. Тахеометр надежно защищен от попадания пыли и влаги даже во время сильного дождя или брызг воды.

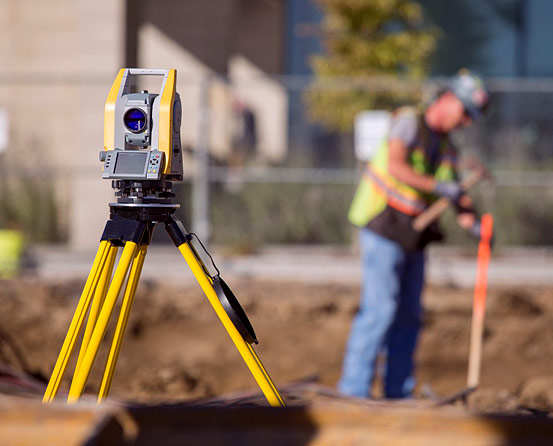

Тахеометры Trimble C5

Тахеометры Trimble серии C5 по техническим характеристикам не отличаются от серии C3, но вместе с программным обеспечением Trimble Access представляют собой инженерную версию тахеометров серии C3.

Встроенное ПО Trimble Access обладает функционалом аналогичных систем для ПК. С помощью этого ПО вы можете прямо во время полевых работ загружать проекты из других тахеометров, синхронизировать прибор с GNSS-приемниками и контроллерами, создавать отчеты, вести абрис с комментариями, конвертировать данные в универсальные форматы и многое другое.

Приборы также имеют два цветных сенсорных ЖК-дисплея.

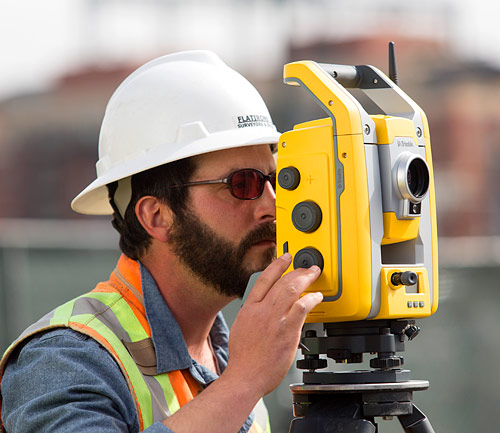

Тахеометры Trimble S5

Тахеометры Trimble серии S5 – это роботизированные сервоприводные геодезические приборы для автоматизированных линейных и угловых измерений в полевых условиях при выполнении широкого спектра геодезических работ. Серия S5 отличается совмещением уникальных технологий DR Plus, MagDrive и SurePoint для максимального повышения дальности, точности, скорости и надежности измерений. Тахеометры S5 выпускаются в модификациях Autolock и Robotic и отличаются друг от друга точностью угловых измерений, которая указана в их маркировке.

Выбор версии тахеометра Trimble S5 Autolock или Robotic производится в зависимости от поставленной геодезической задачи и условий ее выполнения. Функция Autolock, управляя сервоприводами, производит автоматический захват и отслеживание призмы или активного отражателя. Для выполнения роботизированных операций используется опция со специальным держателем Trimble Robotic, который имеет встроенный 2,4-ГГц радиомодем для обеспечения режима высокоскоростной передачи данных.

Для управления процессом измерения используется полевой контроллер Trimble®CU с программным обеспечением ПО Trimble Access, которое поддерживает и TSC3 контроллер. Для выполнения полного спектра работ по съемке и измерению тахеометр можно использовать в комплексе с различным оборудованием Trimble, включая GNSS приемники и панорамную камеру Trimble V10 с технологией VISION.

Фирменная технология DR (Direct Reflex) Plus с импульсным лазерным дальномером позволяет обеспечить высокую дальность измерений в безотражательном режиме в сложных условиях съемки до 1300 м до любых поверхностей, включая мокрые, наклонные, неотражающие и др., а также до узких объектов, например, кабелей или проводов.

Благодаря импульсному дальномеру DR Plus тахеометр Trimble S5 точно рассчитывает расстояние с отражателями и без них по запатентованной методике усреднения за секунду до 20 тысяч лазерных импульсов.

Благодаря использованию на угломерных кругах сервоприводных поворотных механизмов MagDrive Servo, которые совмещены с датчиками углов и имеют прямой э/м привод без трения, обеспечивается высокая скорость передачи точных угловых значений.

Технологии MagDrive и Surepoint дают возможность тахеометру Trimble S5 выполнять в автоматическом режиме:

• коррекцию наклона вертикальной оси;
• коррекцию коллимационных ошибок;
• коррекцию наклона горизонтальной оси вращения;
• усреднение результатов для уменьшения ошибок наведения.

Применение технологии Trimble Locate2Protect позволяет оператору получать подробную информацию о местоположении инструмента, нежелательном воздействии на него или нарушении правил эксплуатации.

С помощью менеджера оборудования Trimble InSphere оператор получает своевременную информацию о необходимости обновления ПО или прошивки, а также проведения техобслуживания тахеометра Trimble S5.

Встроенное интуитивно-понятное и многофункциональное ПО Trimble Access, которое совместимо с любым контроллером Trimble, позволяет применять его для решения широкого спектра геодезических задач. Дальнейшая обработка тахеометрических данных и формирование отчетов производится в офисе с помощью ПО Trimble Business Center.

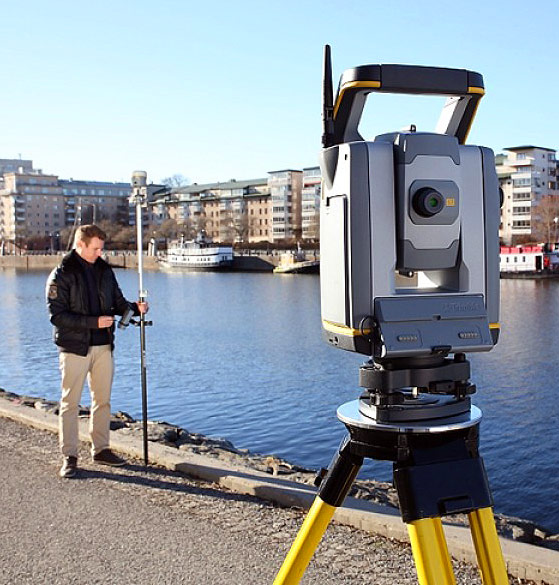

Тахеометры Trimble S7

Тахеометры Trimble серии S7 – электронные высокоточные роботизированные геодезические приборы, способные выполнять линейные и угловые измерения в автоматическом режиме в сложных полевых условиях. Серия S7 предназначена не только для классической геодезической съемки, но и получения подробных фото и видеоотчетов, а также 3D сканов рабочей площадки. Объединение в одном приборе технологий DR Plus, FineLock, SureScan, Trimble Vision позволило максимально повысить точность и скорость измерений, а также визуализировать весь процесс съемки.

Интеграция новых технологий в тахеометре Trimble S7 превратила геодезический прибор в уникальный роботизированный комплекс с целым рядом преимуществ.

В зависимости от поставленной задачи пользователь может выбрать версию тахеометра Trimble S7 Autolock или Robotic. Для роботизированных операций выбирается прибор, оснащенный специальным держателем Trimble Robotic, который имеет встроенный 2,4-ГГц радиомодем для обеспечения режима высокоскоростной передачи данных. Опция Autolock предназначена для автоматического захвата и отслеживания отражателя.

Управление процессом съемки производится посредством установленного на тахеометр полевого контроллера Trimble®CU с полевым ПО Trimble Access. Для выполнения конкретных операций используются специализированные программные модули, такие как Туннели, Трубопроводы, Мониторинг.

Функция Autolock управляет сервоприводами и производит автоматический захват и отслеживание призмы или активного отражателя. В режиме FineLock тахеометр Trimble S7 использует узкое поле зрения и захватывает близко расположенные друг к другу отражатели, точно дифференцируя их, что эффективно при мониторинге и прокладке туннелей с множеством отражателей на небольшом расстоянии.

Функция Trimble SureScan оптимизирует сетку контрольных точек, которая в отличие от стандартной имеет одинаковую плотность на всей сканируемой области. Благодаря технологии SureScan тахеометр Trimble S7 создает цифровые модели рельефа с высокой скоростью, а также измеряет объем и выполняет обычную топографическую съемку.

Встроенная фотокамера передает потоковое видео в реальном времени непосредственно на контроллер и обеспечивает фотосъемку для кадрирования и документирования области сканирования.

Импульсный дальномер тахеометра Trimble S7 обеспечивает измерение расстояний с высокой точностью в безотражательном режиме до 1300 м.

Фирменная технология SurePoint в сочетании с MagDrive используется в тахеометре для автоматической коррекции нежелательных смещений, вызванных движением, просадкой или ветром, с целью быстрого и точного наведения зрительной трубы на цель при каждом измерении.

Технология Trimble Locate2Protect позволяет отслеживать местоположение тахеометра Trimble S7 в любой момент времени, а менеджер оборудования Trimble InSphere оповещает оператора о необходимости обновления ПО или проведения ТО.

Встроенное интуитивно-понятное ПО Trimble Access, которое совместимо с любым контроллером Trimble, позволяет применять его для решения широкого спектра геодезических задач. Дальнейшая обработка тахеометрических данных и формирование отчетов производится в офисе с помощью ПО Trimble Business Center.

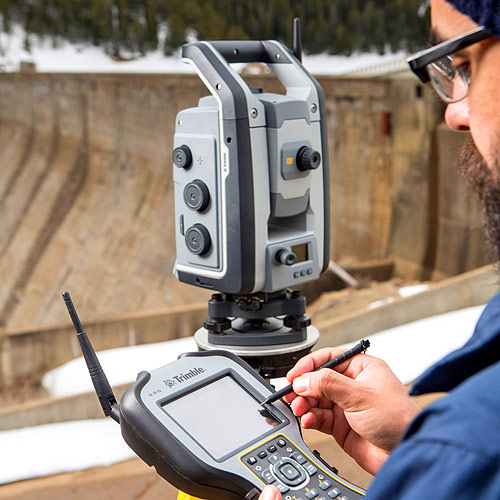

Тахеометры Trimble S9

Тахеометр Trimble серии S9 относится к новой серии прецизионных сервоприводных тахеометров, созданных для выполнения автоматизированных линейных и угловых измерений с очень высокой точностью, быстродействием и надежностью. Серия S9 предназначена для геодезического обеспечения тоннелей, мониторинга деформаций и решения других задач, требующих особой точности. В ряду тахеометров Trimble присутствуют модели, которые отличаются типом дальномера DRPlus или DR HP, угловой точностью 0.5" или 1", а также наличием опций Autolock или Robotic, что указано в маркировке приборов.

Импульсный дальномер DR Plus позволяет тахеометру Trimble S9 измерять большие расстояния до 1300 м в безотражательном режиме с большой точностью, которая обеспечивается усреднением импульсов, по времени прохождения которых до поверхности и обратно определяется расстояние до цели.

Принцип действия дальномера DR HP (High Precision) основан на методе сравнения фаз переданного и отраженного сигнала и позволяет получить очень высокую точность измерения расстояний до 3500 м на одном отражателе.

Сервоприводная система MagDrive с прямым э/м приводом без трения совмещена с датчиками угла и обеспечивает быструю передачу угловых значений процессору для выполнения автоматической коррекции инструментальных ошибок при позиционировании и наведении.

Благодаря технологии Finelock тахеометр может наводиться на цели, расположенные на коротких дистанциях и игнорирует помехи, которые могут создавать расположенные поблизости призмы. В этом режиме используется узкое поле зрения, что позволяет проводить точные измерения на множество отражателей, расположенных близко друг к другу при прокладке тоннелей или мониторинге.

Технология Long Range FineLock внедрена в некоторые модели S9 и отличается использованием второго излучателя с лазерным лучом меньшего радиуса с высокой интенсивностью, которая обеспечивает высокую дальность измерения. Опция лазерного указателя класса 3R – устанавливается на некоторых моделях тахеометров Trimble S9 с целью визуализации точек, удаленных на очень большие расстояния, например, при подземных разработках или прокладках тоннелей.

Технология SurePoint обеспечивает коррекцию наводки зрительной трубы, а также наклона горизонтальной оси вращения в процессе геодезической съемки в реальном времени.

Помимо классической геодезической съемки некоторые модели тахеометра Trimble S9 могут выполнять визуализацию процессов измерения в режиме Trimble VISION, а также сканирование рабочей площадки по технологии SureScan.

Технология Trimble VISION посредством встроенной калиброванной камеры обеспечивает:

• передачу потокового видео на контроллер в режиме реального времени;
• фотосъемку для документирования области сканирования;
• подготовку отчетных материалов с видео и фотоснимками.

Применение технологии Trimble SureScan позволяет:

• не использовать дополнительной сканирующей системы, а работать одним тахеометром Trimble S9;
• получать подробные сканы рабочего пространства;
• создавать цифровые модели рельефа,
• измерять объем;
• выполнять топографическую съемку, используя новую сетку контрольных точек с одинаковой плотностью по всей области сканирования.

Управление процессом геодезической съемки производится с помощью установленного на тахеометр Trimble S9 полевого контроллера Trimble®CU с полевым интуитивно-понятным и многофункциональным ПО Trimble Access. Для выполнения конкретных операций используются специализированные программные модули, такие как Туннели, Трубопроводы, Мониторинг. Дальнейшая обработка тахеометрических данных и формирование отчетов производится в офисе с помощью ПО Trimble Business Center.

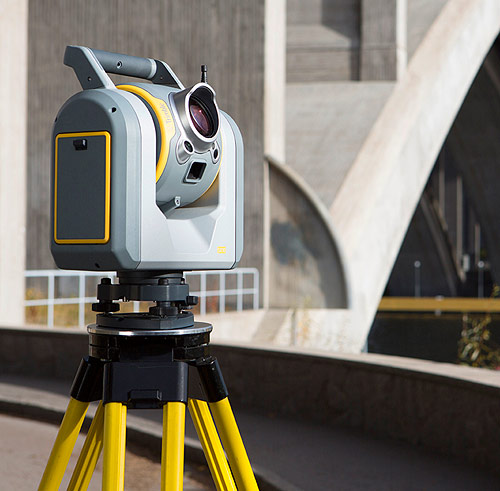

Тахеометры Trimble SX10

Тахеометры Trimble серии SX10 – это комбинированные электронные измерительные приборы, которые могут использоваться как роботизированный тахеометр и лазерный трехмерный сканер. Точность измерения угловых размеров составляет 1". Тахеометры Trimble SX способны замерять расстояния без отражателя на удалении до 800 метров и с отражателями – на 5,5 км. Погрешность измерения линейных размеров не превышает 1,5 мм на километр.

Автоматизация. Устройство наводится на цель и удерживает ее в поле зрения независимо от помех даже при движении с высокой скоростью. Повороты производятся с помощью прецизионно точных сервоприводов, которые работают практически бесшумно и имеют большой ресурс благодаря минимальному количеству трущихся частей.

Тахеометры Trimble SX не имеют собственных элементов управления. Для ввода данных и чтения результатов используются внешние геодезические контроллеры. Они могут связываться с тахеометром не только по Wi-Fi, но и с помощью радиомодуля LRP. Управлять устройством можно на большом удалении, что облегчает процесс полевых геодезических изысканий при работе в одиночку.

Для позиционирования измерительного луча используется технология Lightning 3DM. Благодаря данной технологии сканирование происходит не узкой линией, а широкой полосой. Для направления луча используется не только поворот инструмента по вертикали или горизонтали, но и система вращения призмы, которая позволяет управлять направлением лазера в определенном диапазоне.

Для обработки данных, получаемых с измерительных устройств, используется программное обеспечение ПО Trimble Access. С его помощью можно выполнять все геодезические измерения, а также выносить планы в натуру, вести абрис или рассчитывать координаты недоступных точек. Обработанные результаты могут загружаться в компьютер для составления технической документации и камеральной обработки.

Устройства имеют защищенный корпус по стандарту IP55. Тахеометры не ломаются при попадании на них пыли и грязи, могут использоваться во время дождя.
