Плотномер динамический Д-51А
Плотномер динамический Д-51А предназначен для оперативного контроля степени уплотнения песчаных и пылевато-глинистых грунтов в земляных сооружениях в процессе строительства (без отбора образцов грунта) глубиной до 30 см.
Неприменим для грунтов, содержащих более 25% твердых частиц крупнее 2 мм, а также в мерзлых и переувлажненных грунтов.

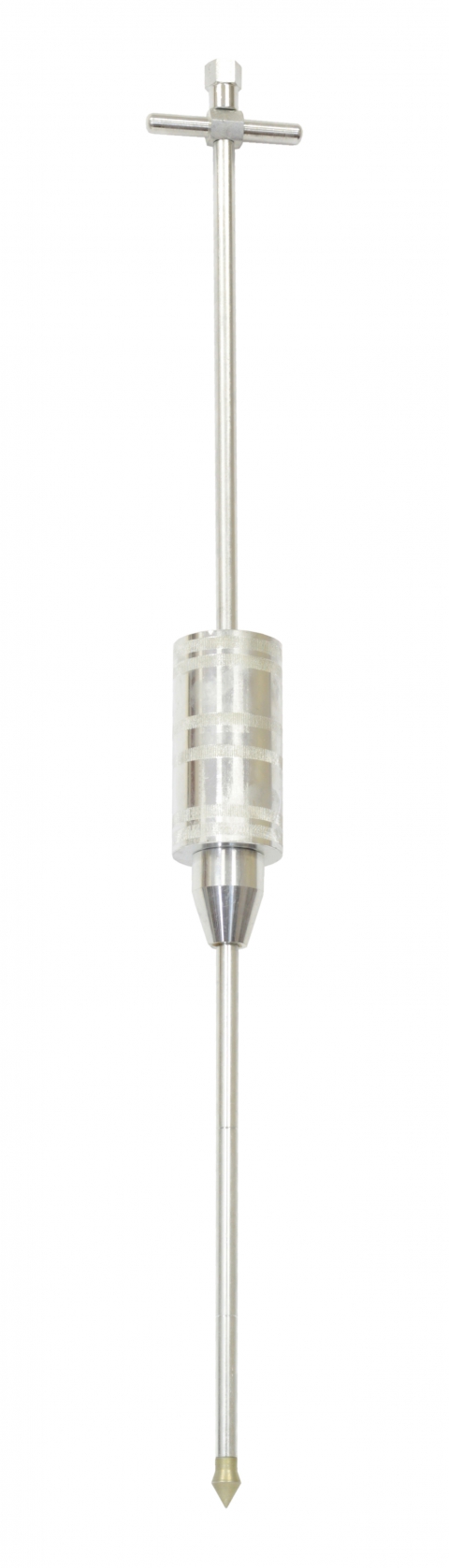

Конусный наконечник, погружаемый в грунт имеет резьбу и вкручивается в стержень плотномера.
Применение
Плотномер динамический применяется в гражданском и промышленном строительстве при возведении мостов, дорог, фундаментов, а также в благоустройстве территорий (укладка тротуарной плитки и др.).
Принцип работы
Во время работы прибор устанавливают вертикально, последовательно поднимают и отпускают груз в свободное падение. По количеству ударов и глубине погружения в грунт согласно приведенному в инструкции графику устанавливают плотность грунта.

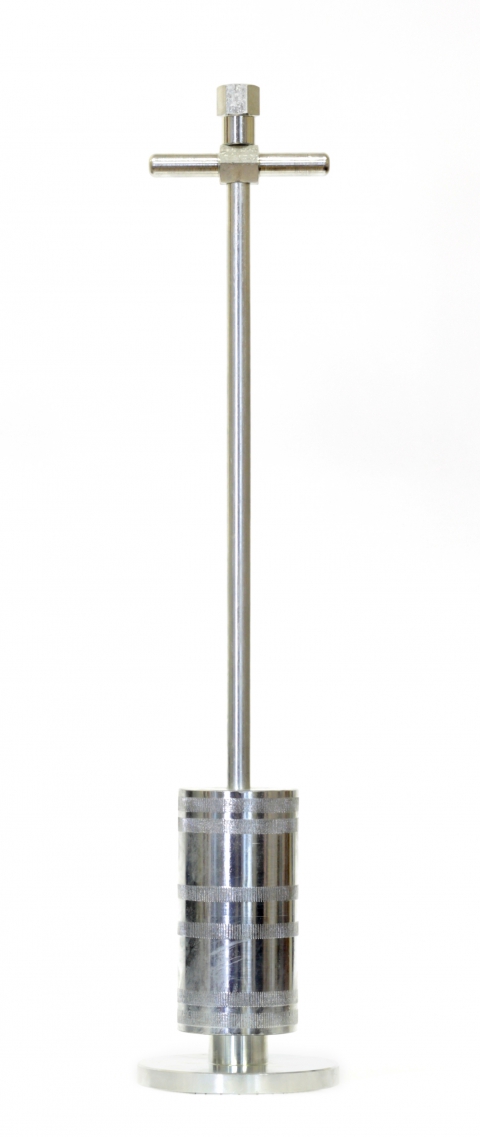

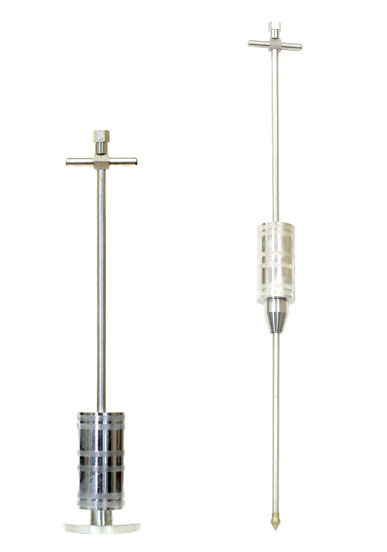

Плотномер динамический для грунтов состоит из штанги со сменным коническим наконечником, направляющей, по которой свободно перемещается груз и на нижнем конце которой на резьбе крепятся сменные части - конус или штамп, наковальни и рукояток для удержания и вытаскивания прибора.
Технические характеристики
Глубина зондирования | 300 ± 2 мм |
Масса гири (ударника) | 2,5 кг |
Высота падения гири | 300 ± 3 мм |
Диаметр основания конуса | 16 мм |
Угол при вершине конуса | 60° |
Диаметр штампа | 100 мм |
Площадь основания конуса | 2 см² |
Масса плотномера в сборе | не более 4 кг |
Время одного измерения | 30 сек |
